一.单臂路由
1.定义
单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN之间的互联互通。
2.优缺点
优点： 实现不同vlan之间的通信，有助理解、学习VLAN原理和子接口概念。
缺点： 容易成为网络单点故障，配置稍有复杂，现实意义不大。
3.链路类型
- 交换机连接主机的端口为access链路
- 交换机连接路由器的端口为Trunk链路
4.配置实验

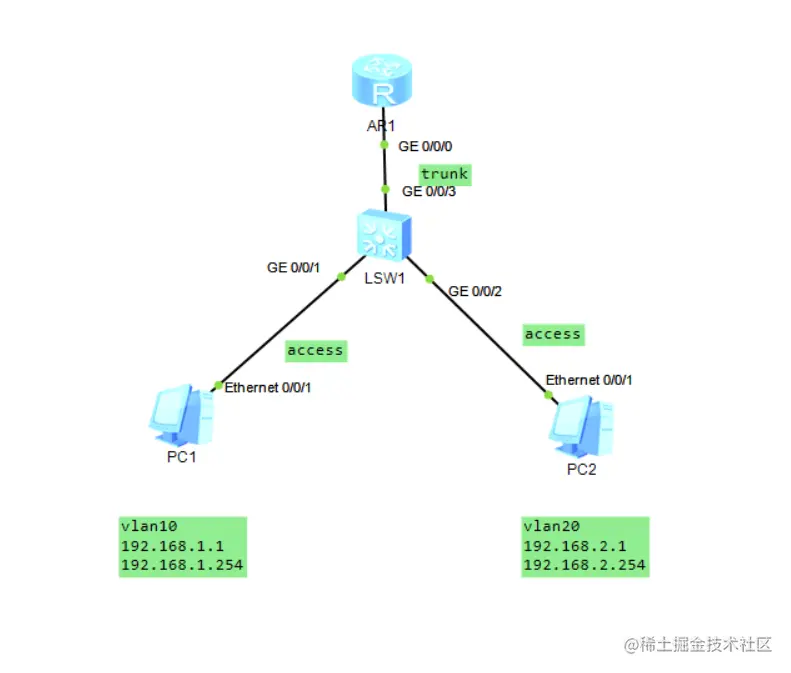

4.1 实验拓扑
4.2交换机配置
<Huawei>undo t m
[SW1]vlan batch 10 20
[SW1]int g0/0/1
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 10
[SW1-Ethernet0/0/1]undo sh
[SW1-Ethernet0/0/1]int g0/0/2
[SW1-Ethernet0/0/2]port 1ink-type access
[SW1-Ethernet0/0/2]port default vlan 20
[SW1-Ethernet0/0/2]undo sh
[SW1-Ethernet0/0/2]int g0/0/3
[SW1-Ethernet0/0/3]port link-type trunk
[SW1-Ethernet0/0/3]port trunk allow-pass vlan all
[SW1-Ethernet0/0/3]undo shutdown
4.3路由配置
[R1]int g0/0/0.10
# 0-4095
[R1-GigabitEthernet0/0/0.10]dot1q termination vid 10
[R1-GigabitEthernet0/0/0.10]ip add 192.168.1.254 24
[R1-Gigabitethernet0/0/0.10]arp broadcast enable
# 一定要开启arp广播
[R1-GigabitEthernet0/0/0.10]undo sh
[R1]int g0/0/0.20
[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20
[R1-GigabitEthernet0/0/0.20]ip add 192.168.2.254 24
[R1-GigabitEthernet0/0/0.20]undo sh
[R1-GigabitEthernet0/0/0.20]arp broadcast enable
4.4实验结果
配置完后尝试ping一下两台pc是否可以通信

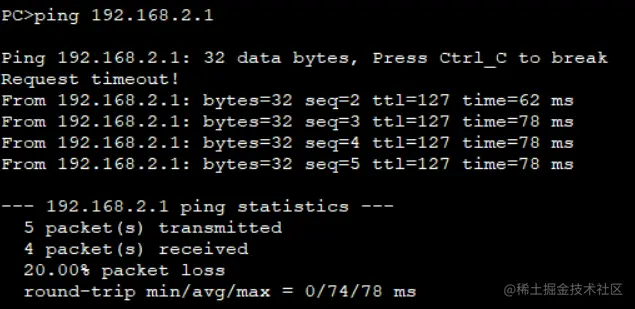

pc1 ping pc2

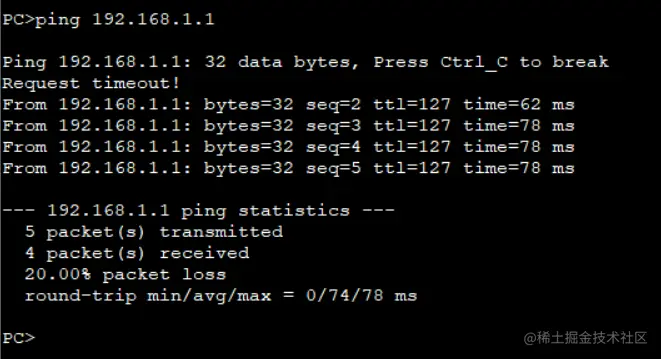

pc2 ping pc1
由此可以看出能相互通信。
二. 三层交换机
1.定义
三层交换机就是具有部分路由器功能的交换机，工作在OSI网络标准模型的第三层：网络层。三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。
对于数据包转发等规律性的过程由硬件高速实现，而像路由信息更新、路由表维护、路由计算、路由确定等功能，由软件实现。
2.优势
高可扩充性
高性价比
内置安全机制
适合多媒体传输
计费功能
3.三层交换机的虚接口
三层交换机具备路由功能，所以两个VLAN之间可以互相访问，每一个VLAN虚接口就是该网段的网关。
4.配置实验

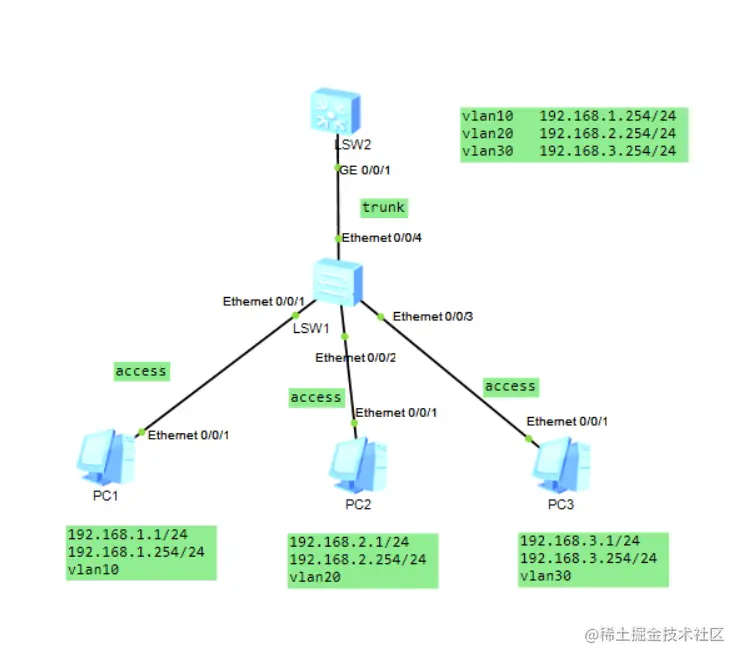

4.1实验拓扑
4.2交换机SW1
[sw1]vlan batch 10 20 30
int e0/0/1
port link-type acces
port default vlan 10
int e0/0/2
port link-type acces
port default vlan 20
int e0/0/3
port link-type acces
port default vlan 30
int e0/0/4
port link-type trunk
port trunk allow-pass all
4.3交换机SW2
[sw2]vlan batch 10 20 30
int vlanif10
ip address 192.168.1.254 255.255.255.0
int vlanif20
ip address 192.168.2.254255.255.255.0
int vlanif30
ip address 192.168.3.254 255.255.255.0
int g0/0/1
port link-type trunk
port trunk allow-pass vlan all

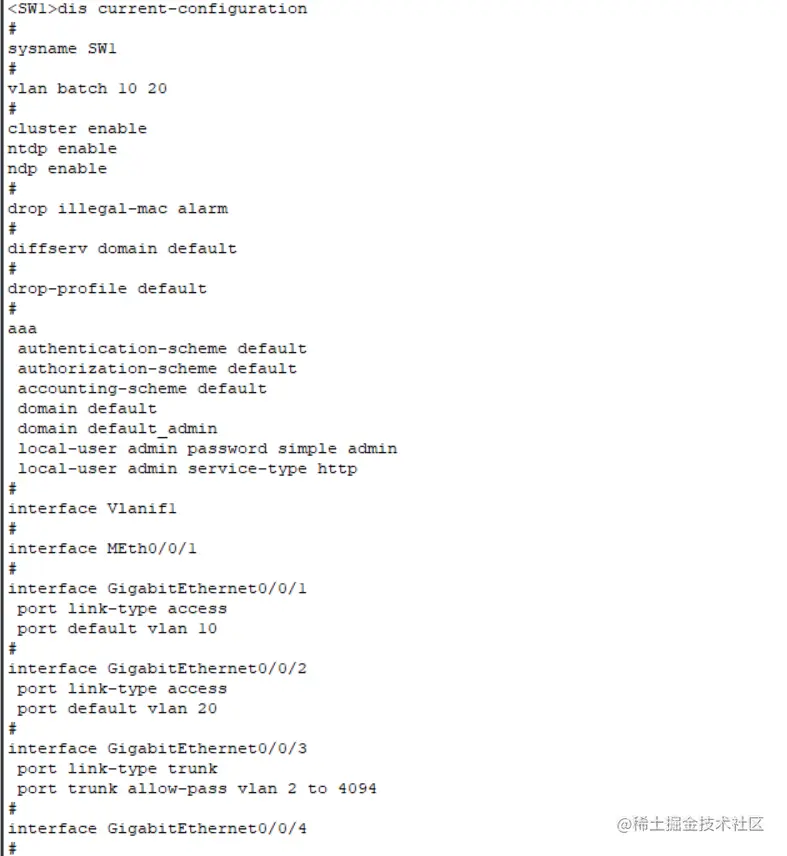

4.4查看当前配置
dis current-configuration
4.5实验结果
配置完后尝试ping一下pc之间是否可以通信

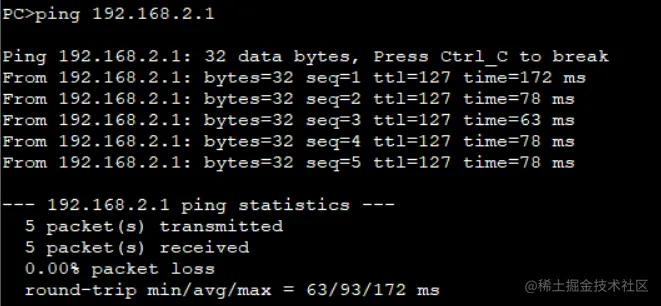

pc1 ping pc2

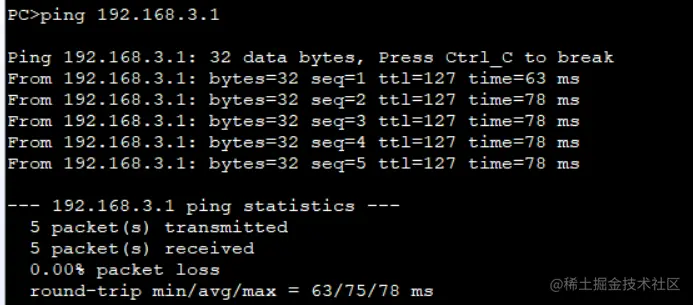

pc1 ping pc3
pc2 ping pc3
由此可以看出能相互通信。
总结：
由于单臂路由依旧是个路由器，在数据转发方面始终不如三层交换机，三层交换机可以高速转发数据以及不一样数据之间的交换，因此，当电脑数量不多的时候，运用单臂路由就足够了，但是，如果局域网电脑速度比较多，最好选择三层交换机，这样就不会影响局域网电脑网络传输速率。
三层交换技术在第三层实现了数据包的高速转发，从而解决了传统路由器低速、负责所造成的网络瓶颈问题。
