AMQP简介及RabbitMQ搭建

SK_Jaco
317 阅读8分钟

1.AMQP简介

AMQP (Advanced Message Queuing Protocol)是一种允许符合要求的客户端应用和消息中间件(messaging middleware broker)进行通信的消息传递协议。消息中间件代理的作用：从发布者接收消息，通过路由规则将消息发送给消费者。

1.1 AMQP 0-9-1模型

AMQP 0-9-1模型 首先发布者(publisher)将消息(message)发送给交换机(exchanges)，交换机再根据路由规则分发到绑定(bindings)的队列(queues)，最后AMQP将消息发送给队列的消费者。队列(queues)，交换机(exchanges)和绑定(bindings)统称为AMQP实体(AMQP entities)

1.2 队列(Queues)

队列(Queues)用于存储被消费者(Consumer)消费的消息。生产者把消息发布到交换机上，消息最终到达队列，被消费者接受。队列收到的消息将以轮询的方式发送给消费者，每条消息都只会有一个订阅的消费者。队列的作用

  • 队列是AMQP消息通信的基础模块，为消息提供了处所，消息在队列中等待消费者消费
  • 队列对于负载均衡是较好方案，只需要一堆消费者，并轮询的方式分配消息即可

队列在声明（declare）后才能被使用。如果一个队列尚不存在，声明一个队列会创建它。如果声明的队列已经存在，并且属性完全相同，那么此次声明不会对原有队列产生任何影响。如果声明中的属性与已存在队列的属性有差异，那么一个错误代码为406的通道级异常就会被抛出。队列的主要属性：

  • Name
  • Durable（消息代理重启后，队列依旧存在）
  • Exclusive（只被一个连接（connection）使用，而且当连接关闭后队列即被删除）
  • Auto-delete（当最后一个消费者退订后即被删除）

1.3 绑定（Binding）

绑定（Binding）是交换机（exchange）将消息（message）路由给队列（queue）所需遵循的规则。如果要指示交换机“E”将消息路由给队列“Q”，那么“Q”就需要与“E”进行绑定。绑定操作需要定义一个可选的路由键（routing key）属性给某些类型的交换机。路由键的意义在于从发送给交换机的众多消息中选择出某些消息，将其路由给绑定的队列。 路由键（routing key）决定了交换机将消息分发的到的队列，通过路由键的设置可以决定消息发送给一个或者多个需要的消费者。 拥有了交换机这个中间层，很多由发布者直接到队列难以实现的路由方案能够得以实现，并且避免了应用开发者的许多重复劳动。 如果AMQP的消息无法路由到队列（例如，发送到的交换机没有绑定队列），消息会被就地销毁或者返还给发布者。如何处理取决于发布者设置的消息属性。

1.4 交换机(Exchanges)

交换机是消息发送实体，交换机将消息发送给一个或者零个队列(queue)当中，交换机类型和绑定(bindings)决定了路由算法。AMQP 0-9-1提供了四种交换机类型：

  • 直连交换机(Direct exchange)
  • 扇形交换机(Fanout exchange)
  • 主题交换机(Topic exchange)
  • 头交换机(Headers exchange)

在设置交换机时通常会设置几个重要的属性：

  • Name：交换机名称
  • Durability：持久化，即代理重启后交换机依然存活
  • AutoDelete：自动删除，当队列最后一个消息完成对交换机的使用后自动删除交换机

默认交换机(Default Exchange)

默认交换机（default exchange）实际上是一个由消息代理预先声明好的没有名字（名字为空字符串）的直连交换机（direct exchange）。它有一个特殊的属性使得它对于简单应用特别有用处：那就是每个新建队列（queue）都会自动绑定到默认交换机上，绑定的路由键（routing key）名称与队列名称相同。 特点：

  • 交换机名字(Name)为空字符串
  • 路由键名与队列(queue)名相同

直连交换机(Direct exchange)

直连型交换机(Direct exchange)是最基本的交换机，用于处理单播路由。根据路由键(routing key)将消息发送到对应的队列中。首先将队列绑定到交换机上，同时设置一个路由键，当一个携带该路由键的消息发送到直连交换机时，交换机则把他路由到相同路由键的队列中。

Direct exchange

特点：

  • 明确路由键，并根据路由键发送消息
  • 负载均衡发生在消费者之间

扇形交换机(Fanout exchange)

扇形交换机(Fanout exchange)将消息分发到所有绑定到交换机上的队列，不用关心绑定的路由键，类似于广播。常用案例：

  • 大规模多用户在线（MMO）游戏可以使用它来处理排行榜更新等全局事件
  • 体育新闻网站可以用它来近乎实时地将比分更新分发给移动客户端
  • 分发系统使用它来广播各种状态和配置更新

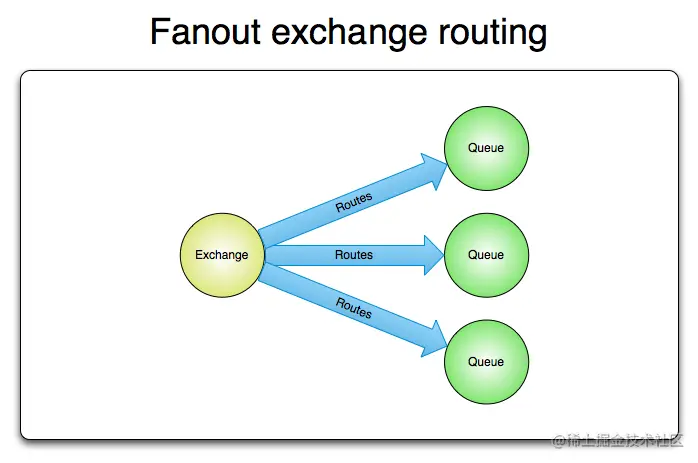

  • 在群聊的时候，它被用来分发消息给参与群聊的用户。（AMQP没有内置presence的概念，因此XMPP可能会是个更好的选择） Fanout exchange 特点：
  • 不理会绑定的路由键
  • 消息分发到所有绑定队列中

主题交换机(Topic exchange)

主题交换机(Topic exchange)通过对发送到交换机的消息的路由将进行匹配，将消息发送到一个或者多个队列当中，主题交换机通常用来实现消息的多播路由。使用案例：

  • 分发有关于特定地理位置的数据，例如销售点
  • 由多个工作者（workers）完成的后台任务，每个工作者负责处理某些特定的任务
  • 股票价格更新（以及其他类型的金融数据更新）
  • 涉及到分类或者标签的新闻更新（例如，针对特定的运动项目或者队伍）
  • 云端的不同种类服务的协调
  • 分布式架构/基于系统的软件封装，其中每个构建者仅能处理一个特定的架构或者系统

特点：

  • 通过*和#进行路由键匹配
  • 多播路由

头交换机(Headers exchange)

头交换机（headers exchange）使用多个消息属性来代替路由键建立路由规则。通过判断消息头的值能否与指定的绑定相匹配来确立路由规则。头交换机可以视为直连交换机的另一种表现形式。头交换机能够像直连交换机一样工作，不同之处在于头交换机的路由规则是建立在头属性值之上，而不是路由键。路由键必须是一个字符串，而头属性值则没有这个约束，它们甚至可以是整数或者哈希值（字典）等。

1.5 相关参考

rabbitmq官方文档 rabbitmq翻译文档

2.RabbitMQ搭建

2.1 单点搭建

官方给出的RabbitMQ和Erlang对应版本

RabbitMQ版本Erlang最低版本Erlang最高版本
3.7.1520.3.x22.0.x
3.7.14、3.7.13、3.7.12、3.7.11
3.7.10、3.7.9、3.7.8、3.7.7		20.3.x21.3.x
3.7.6、3.7.5、3.7.4、3.7.3
3.7.2、3.7.1、3.7.0		19.320.3.x

选用版本：

  • Erlang:21.0(otp_src_21.0.tar.gz)
  • RabbitMQ:3.1.16(rabbitmq-server-3.7.16-1.el7.noarch.rpm)

Step 1. 安装各种依赖模块

yum -y install make gcc gcc-c++ kernel-devel m4 ncurses-devel openssl-devel

在configure后会出下如下报错

*********************************************************************
**********************  APPLICATIONS DISABLED  **********************
*********************************************************************

odbc           : ODBC library - link check failed

*********************************************************************
*********************************************************************
**********************  APPLICATIONS INFORMATION  *******************
*********************************************************************


wx             : wxWidgets not found, wx will NOT be usable

安装unixODBC和unixODBC-devel即可，至于第二错报错wxWidgets可以不安装

yum install unixODBC unixODBC-devel

至此安装环境准备完毕

Step 2. Erlang安装

1.解压安装包

tar -xvf otp_src_21.0.tar.gz

安装包没有用gzip格式压缩，所以不加z参数，如果使用tar -zxvf解压则会报错

tar -zxvf otp_src_21.0.tar.gz

gzip: stdin: not in gzip format
tar: Child returned status 1
tar: Error is not recoverable: exiting now

2.进入文件夹（otp_src_21.0）

./configure --prefix=/usr/local/erlang
make && make install

--prefix后为自定义安装路径 3.配置环境变量 在/etc/profile文件中追加

export ERLANG_HOME=/usr/local/erlang
export PATH=$JAVA_HOME/bin:$PATH:$ERLANG_HOME/bin

执行命令 source /etc/profile 加载配置文件 4.验证 输入erl进入控制台

[root@localhost bin]# erl
Erlang/OTP 21 [erts-10.0] [source] [64-bit] [smp:1:1] [ds:1:1:10] [async-threads:1] [hipe]

Eshell V10.0  (abort with ^G)
1>

Erlang安装完成

Step 3. RabbitMQ安装

执行命令

rpm -ivh --nodeps rabbitmq-server-3.7.16-1.el7.noarch.rpm

启动rabbitmq服务(rabbitmq-server restart):

[root@localhost /]# rabbitmq-server restart

  ##  ##
  ##  ##      RabbitMQ 3.7.16. Copyright (C) 2007-2019 Pivotal Software, Inc.
  ##########  Licensed under the MPL.  See https://www.rabbitmq.com/
  ######  ##
  ##########  Logs: /var/log/rabbitmq/rabbit@localhost.log
                    /var/log/rabbitmq/rabbit@localhost_upgrade.log

              Starting broker...
 completed with 0 plugins.

RabbitMQ已安装完成，启动管理插件

[root@localhost /]# rabbitmq-plugins enable rabbitmq_management
Enabling plugins on node rabbit@localhost:
rabbitmq_management
The following plugins have been configured:
  rabbitmq_management
  rabbitmq_management_agent
  rabbitmq_web_dispatch
Applying plugin configuration to rabbit@localhost...
The following plugins have been enabled:
  rabbitmq_management
  rabbitmq_management_agent
  rabbitmq_web_dispatch

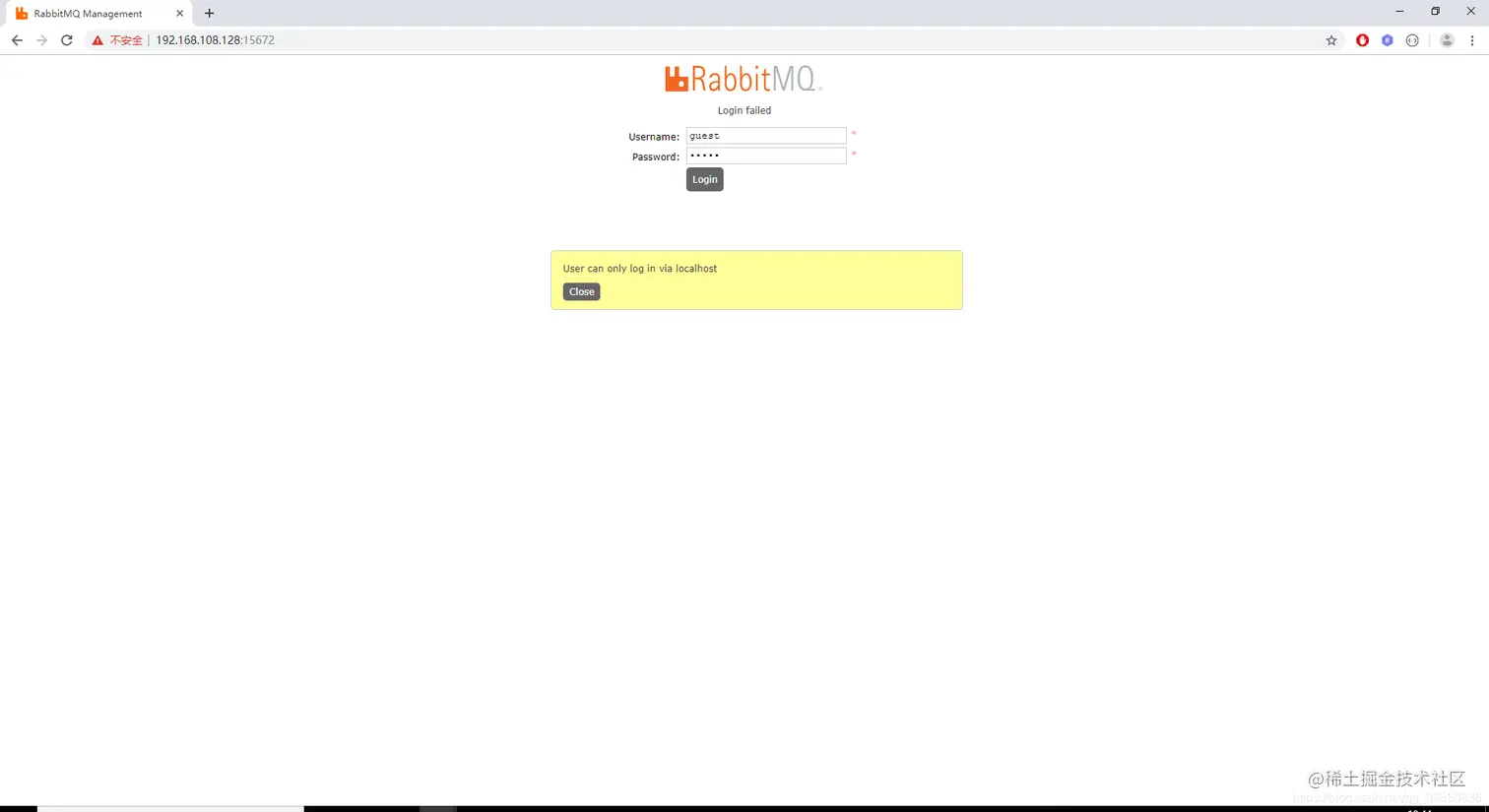

再重启RabbitMQ服务，访问http://192.168.108.128:15672/ 进入管理页面 RabbitMQ管理页面

2.2 安装中遇到的问题

问题1： erlang >= 20.3 被 rabbitmq-server-3.7.16-1.el7.noarch 需要

错误：依赖检测失败：
	erlang >= 20.3 被 rabbitmq-server-3.7.16-1.el7.noarch 需要
	socat 被 rabbitmq-server-3.7.16-1.el7.noarch 需要

解决： 添加参数--nodeps

rpm -ivh --nodeps rabbitmq-server-3.7.16-1.el7.noarch.rpm

问题2： socat 被 rabbitmq-server-3.7.16-1.el7.noarch 需要 安装依赖socat

wget http://ftp.tu-chemnitz.de/pub/linux/dag/redhat/el6/en/x86_64/rpmforge/RPMS/socat-1.7.2.4-1.el6.rf.x86_64.rpm

问题3： 安装socat时tcp_wrappers 被 socat-1.7.2.4-1.el6.rf.x86_64 需要

错误：依赖检测失败：
	tcp_wrappers 被 socat-1.7.2.4-1.el6.rf.x86_64 需要

解决： 安装tcp_wrappers

yum -y install tcp_wrappers

2.3 集群搭建

一般集群

集群服务器三台

服务器名ip
node1192.168.108.128
node2192.168.108.129
node3192.168.108.130

1.进入/var/lib/rabbitmq文件夹中，查看.erlang.cookie内容，保证三台服务器的.erlang.cookie文件内容一致 2.启动三台服务器的RabbitMQ服务 3.在node2、node3上关闭RabbitMQ应用

[root@node2 ~]# rabbitmqctl stop_app
[root@node3 ~]# rabbitmqctl stop_app

4.将服务器node2、node3加入到服务器节点node1中

[root@node2 ~]# rabbitmqctl join_cluster --ram rabbit@node1
[root@node3 ~]# rabbitmqctl join_cluster --ram rabbit@node1

5.开启无服务的RabbitMQ应用

[root@node2 ~]# rabbitmqctl start_app
[root@node3 ~]# rabbitmqctl start_app

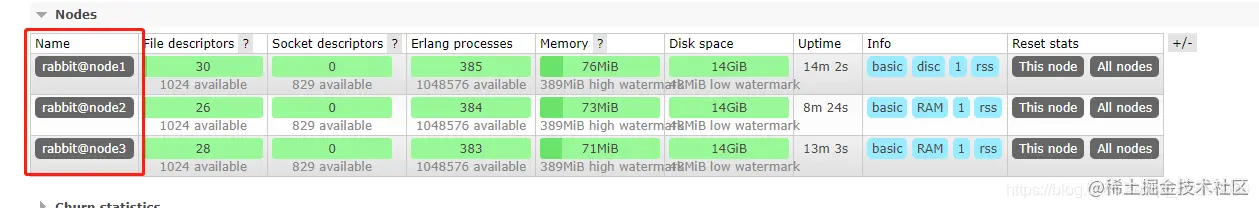

6.在node1管理界面查看节点情况 RabbitMQ管理页面 集群配置成功

HA集群

RabbitMQ集群搭建参考官方文档： RabbitMQ HA集群搭建

2.4 参考

初识RabbitMQ——AMQP 0-9-1

SpringBoot整合RabbitMQ——Direct交换机

SpringBoot整合RabbitMQ——Fanout交换机

SpringBoot整合RabbitMQ——Topic交换机

SpringBoot整合RabbitMQ——Headers交换机
