资料
- 源码
https://github.com/wch853/mybatis-3- 博客
https://wch853.github.io/posts/mybatis/MyBatis%E6%BA%90%E7%A0%81%E5%88%86%E6%9E%90%EF%BC%88%E4%B8%80%EF%BC%89%EF%BC%9AMyBatis%E7%AE%80%E4%BB%8B%E5%92%8C%E6%95%B4%E4%BD%93%E6%9E%B6%E6%9E%84.html#mybatis-%E7%AE%80%E4%BB%8B
概述

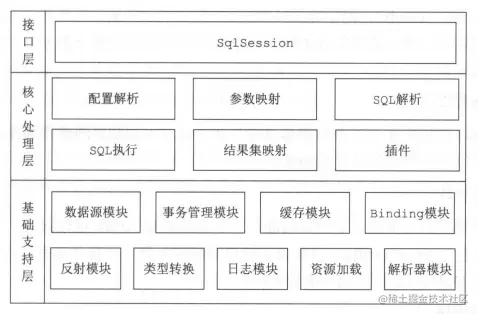

整体架构
接口层
SqlSession接口定义了暴露给应用程序的的API, 接口层在收到请求后会调用核心处理层的相应模块完成具体的数据库操作。
核心处理层
- 配置解析：

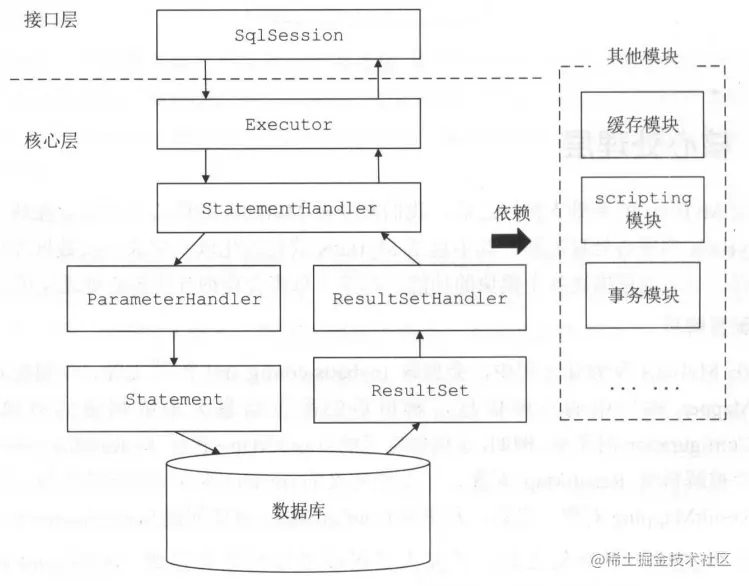

MyBatis初始化时会加载配置文件、映射文件和Mapper接口的注解信息，解析后会以对象的形式保存到Configuration对象中。 SQL解析与scripting模块：MyBatis支持通过配置实现动态SQL，即根据不同入参生成SQL。SQL执行与结果解析：Executor负责维护缓存和事务管理，并将数据库相关操作委托给StatementHandler，ParmeterHadler负责完成SQL语句的实参绑定并通过Statement对象执行SQL，通过ResultSet返回结果，交由ResultSetHandler处理。
基础支持层
反射模块：提供封装的反射API，方便上层调用。类型转换：为简化配置文件提供了别名机制，并且实现了Java类型和JDBC类型的互转。日志模块：能够集成多种第三方日志框架。资源加载模块：对类加载器进行封装，提供加载类文件和其它资源文件的功能。数据源模块：提供数据源实现并能够集成第三方数据源模块。事务管理：可以和Spring集成开发，对事务进行管理。缓存模块：提供一级缓存和二级缓存，将部分请求拦截在缓存层。Binding模块：在调用SqlSession相应方法执行数据库操作时，需要指定映射文件中的SQL节点，MyBatis通过Binding模块将自定义Mapper接口与映射文件关联，避免拼写等错误导致在运行时才发现相应异常。
### 反射模块
- `org.apache.ibatis.reflection.Reflector`：缓存类的字段名和getter/setter方法的元信息，使得反射时有更好的性能。
- `org.apache.ibatis.reflection.invoker.Invoker:`：用于抽象设置和读取字段值的操作。
- `org.apache.ibatis.reflection.TypeParameterResolver`：针对Java-Type体系的多种实现，解析指定类中的字段、方法返回值或方法参数的类型。
- `org.apache.ibatis.reflection.ReflectorFactory`：反射信息创建工厂抽象接口。
- `org.apache.ibatis.reflection.DefaultReflectorFactory`：默认的反射信息创建工厂。
- `org.apache.ibatis.reflection.factory.ObjectFactory`：MyBatis对象创建工厂，其默认实现DefaultObjectFactory通过构造器反射创建对象。
- `org.apache.ibatis.reflection.property`：property工具包，针对映射文件表达式进行解析和Java对象的反射赋值。
- `org.apache.ibatis.reflection.MetaClass`：依赖PropertyTokenizer和Reflector查找表达式是否可以匹配Java对象中的字段，以及对应字段是否有getter/setter方法。
- `org.apache.ibatis.reflection.MetaObject`：对原始对象进行封装，将对象操作委托给ObjectWrapper处理。
- `org.apache.ibatis.reflection.ywrapper.ObjectWrapper`：对象包装类，封装对象的读取和赋值等操作。
### 类型转换
- `org.apache.ibatis.type.TypeHandler`：类型转换器接口，抽象 `JDBC` 类型和 `Java` 类型互转逻辑。
- `org.apache.ibatis.type.BaseTypeHandler`：`TypeHandler` 的抽象实现，针对null和异常处理做了封装，具体逻辑仍由相应的类型转换器实现。
- `org.apache.ibatis.type.TypeHandlerRegistry`：`TypeHandler` 注册类，维护 `JavaType`、`JdbcType` 和 `TypeHandler` 关系。
### 别名注册
- `org.apache.ibatis.type.TypeAliasRegistry`：别名注册类。注册常用类型的别名，并提供多种注册别名的方式。
### 日志配置
- `org.apache.ibatis.logging.Log`：`MyBatis` 日志适配接口，支持 `trace`、`debug`、`warn`、`error` 四种级别。
- `org.apache.ibatis.logging.LogFactory`：`MyBatis` 日志工厂，负责适配第三方日志实现。
- `org.apache.ibatis.logging.jdbc`：`SQL` 执行日志工具包，针对执行 `Connection`、`PrepareStatement`、`Statement`、`ResultSet` 类中的相关方法，提供日志记录工具。
### 资源加载
- `org.apache.ibatis.io.Resources`：`MyBatis` 封装的资源加载工具类。
- `org.apache.ibatis.io.ClassLoaderWrapper`：资源加载底层实现。组合多种 `ClassLoader` 按顺序尝试加载资源。
- `org.apache.ibatis.io.ResolverUtil`：按条件加载指定包下的类。
### 数据源实现
- `org.apache.ibatis.datasource.DataSourceFactory`：数据源创建工厂接口。
- `org.apache.ibatis.datasource.unpooled.UnpooledDataSourceFactory`：非池化数据源工厂。
- `org.apache.ibatis.datasource.pooled.PooledDataSourceFactory`：池化数据源工厂。
- `org.apache.ibatis.datasource.unpooled.UnpooledDataSource`：非池化数据源。
- `org.apache.ibatis.datasource.pooled.PooledDataSource`：池化数据源。
- `org.apache.ibatis.datasource.pooled.PooledConnection`：池化连接。
- `org.apache.ibatis.datasource.pooled.PoolState`：连接池状态。
### 事务实现
- `org.apache.ibatis.transaction.Transaction`：事务抽象接口
- `org.apache.ibatis.session.TransactionIsolationLevel`：事务隔离级别。
- `org.apache.ibatis.transaction.TransactionFactory`：事务创建工厂抽象接口。
- `org.apache.ibatis.transaction.jdbc.JdbcTransaction`：封装 `JDBC` 数据库事务操作。
- `org.apache.ibatis.transaction.managed.ManagedTransaction`：数据库事务操作依赖外部管理。
### 缓存实现
- `org.apache.ibatis.cache.Cache`：缓存抽象接口。
- `org.apache.ibatis.cache.impl.PerpetualCache`：使用 `HashMap` 作为缓存实现容器的 `Cache` 基本实现。
- `org.apache.ibatis.cache.decorators.BlockingCache`：缓存阻塞装饰器。保证相同 `key` 同一时刻只有一个线程执行数据库操作，其它线程在缓存层阻塞。
- `org.apache.ibatis.cache.decorators.FifoCache`：缓存先进先出装饰器。按写缓存顺序维护缓存 `key` 队列，缓存项超出指定大小，删除最先入队的缓存。
- `org.apache.ibatis.cache.decorators.LruCache`：缓存最近最久未使用装饰器。基于 `LinkedHashMap` 维护了 `key` 的 `LRU` 顺序。
- `org.apache.ibatis.cache.decorators.LoggingCache`：缓存日志装饰器。查询缓存时记录查询日志并统计命中率。
- `org.apache.ibatis.cache.decorators.ScheduledCache`：缓存定时清理装饰器。
- `org.apache.ibatis.cache.decorators.SerializedCache`：缓存序列化装饰器。
- `org.apache.ibatis.cache.decorators.SynchronizedCache`：缓存同步装饰器。在缓存操作方法上使用 `synchronized` 关键字同步。
- `org.apache.ibatis.cache.decorators.TransactionalCache`：事务缓存装饰器。在事务提交后再将缓存写入，如果发生回滚则不写入。
- `org.apache.ibatis.cache.decorators.SoftCache`：缓存软引用装饰器。使用软引用 + 强引用队列的方式维护缓存。
- `org.apache.ibatis.cache.decorators.WeakCache`：缓存弱引用装饰器。使用弱引用 + 强引用队列的方式维护缓存。
### Binding 模块
- `org.apache.ibatis.binding.MapperRegistry`： `Mapper` 接口注册类，管理 `Mapper` 接口类型和其代理创建工厂的映射。
- `org.apache.ibatis.binding.MapperProxyFactory`：`Mapper` 接口代理创建工厂。
- `org.apache.ibatis.binding.MapperProxy`：`Mapper` 接口方法代理逻辑，封装 `SqlSession` 相关操作。
- `org.apache.ibatis.binding.MapperMethod`：封装 `Mapper` 接口对应的方法和 `SQL` 执行信息。
## 核心处理层
### 配置解析
- `org.apache.ibatis.builder.BaseBuilder`：为 `MyBatis` 初始化过程提供一系列工具方法。如别名转换、类型转换、类加载等。
- `org.apache.ibatis.builder.xml.XMLConfigBuilder`：`XML` 配置解析入口。
- `org.apache.ibatis.session.Configuration`：`MyBatis` 全局配置，包括运行行为、类型容器、别名容器、注册 `Mapper`、注册 `statement` 等。
- `org.apache.ibatis.mapping.VendorDatabaseIdProvider`：根据数据源获取对应的厂商信息。
- `org.apache.ibatis.builder.annotation.MapperAnnotationBuilder`：解析 `Mapper` 接口。
- `org.apache.ibatis.builder.xml.XMLMapperBuilder`：解析 `Mapper` 文件。
- `org.apache.ibatis.builder.MapperBuilderAssistant`：`Mapper` 文件解析工具。生成元素对象并设置到全局配置中。
- `org.apache.ibatis.builder.CacheRefResolver`：缓存引用配置解析器，应用其它命名空间缓存配置到当前命名空间下。
- `org.apache.ibatis.builder.IncompleteElementException`：当前映射文件引用了其它命名空间下的配置，而该配置还未加载到全局配置中时会抛出此异常。
- `org.apache.ibatis.mapping.ResultMapping`：返回值字段映射关系对象。
- `org.apache.ibatis.builder.ResultMapResolver`：`ResultMap` 解析器。
- `org.apache.ibatis.mapping.ResultMap`：返回值映射对象。
- `org.apache.ibatis.builder.xml.XMLStatementBuilder`：解析 `Mapper` 文件中的 `select|insert|update|delete` 元素。
- `org.apache.ibatis.parsing.GenericTokenParser.GenericTokenParser`：搜索指定格式 `token` 并进行解析。
- `org.apache.ibatis.parsing.TokenHandler`：`token` 处理器抽象接口。定义 `token` 以何种方式被解析。
- `org.apache.ibatis.parsing.PropertyParser`：`${}` 类型 `token` 解析器。
- `org.apache.ibatis.session.Configuration.StrictMap`：封装 `HashMap`，对键值存取有严格要求。
- `org.apache.ibatis.builder.xml.XMLIncludeTransformer`：`include` 元素解析器。
- `org.apache.ibatis.mapping.SqlSource`：`sql` 生成抽象接口。根据传入参数生成有效 `sql` 语句和参数绑定对象。
- `org.apache.ibatis.scripting.xmltags.XMLScriptBuilder`：解析 `statement` 各个 `sql` 节点并进行组合。
- `org.apache.ibatis.scripting.xmltags.SqlNode`：`sql` 节点抽象接口。用于判断当前 `sql` 节点是否可以加入到生效的 sql 语句中。
- `org.apache.ibatis.scripting.xmltags.DynamicContext`：动态 `sql` 上下文。用于保存绑定参数和生效 `sql` 节点。
- `org.apache.ibatis.scripting.xmltags.OgnlCache`：`ognl` 缓存工具，缓存表达式编译结果。
- `org.apache.ibatis.scripting.xmltags.ExpressionEvaluator`：`ognl` 表达式计算工具。
- `org.apache.ibatis.scripting.xmltags.MixedSqlNode`：`sql` 节点组合对象。
- `org.apache.ibatis.scripting.xmltags.StaticTextSqlNode`：静态 `sql` 节点对象。
- `org.apache.ibatis.scripting.xmltags.TextSqlNode`：`${}` 类型 `sql` 节点对象。
- `org.apache.ibatis.scripting.xmltags.IfSqlNode`：`if` 元素 `sql` 节点对象。
- `org.apache.ibatis.scripting.xmltags.TrimSqlNode`：`trim` 元素 `sql` 节点对象。
- `org.apache.ibatis.scripting.xmltags.WhereSqlNode`：`where` 元素 `sql` 节点对象。
- `org.apache.ibatis.scripting.xmltags.SetSqlNode`：`set` 元素 `sql` 节点对象。
- `org.apache.ibatis.scripting.xmltags.ForEachSqlNode`：`foreach` 元素 `sql` 节点对象。
- `org.apache.ibatis.scripting.xmltags.ChooseSqlNode`：`choose` 元素 `sql` 节点对象。
- `org.apache.ibatis.scripting.xmltags.VarDeclSqlNode`：`bind` 元素 `sql` 节点对象。
- `org.apache.ibatis.mapping.MappedStatement`：`statement` 解析对象。
- `org.apache.ibatis.mapping.BoundSql`：可执行 `sql` 和参数绑定对象。
- `org.apache.ibatis.scripting.xmltags.DynamicSqlSource`：根据参数动态生成有效 `sql` 和绑定参数。
- `org.apache.ibatis.builder.SqlSourceBuilder`：解析 `#{}` 类型 `token` 并绑定参数对象。
