一、什么是VLAN

VLAN（Virtual Local Area Network）的中文名为"虚拟局域网"，虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。

一般分为物理分割与逻辑分割

二、LAN的优势

1.广播风暴防范

限制网络上的广播，将网络划分为多个VLAN可减少参与广播风暴的设备数量。VLAN分段可以防止广播风暴波及整个网络。VLAN可以提供建立防火墙的机制，防止交换网络的过量广播。使用VLAN，可以将某个交换端口或用户赋予某一个特定的VLAN组，该VLAN组可以在一个交换网中或跨接多个交换机，在一个VLAN中的广播不会送到VLAN之外。同样，相邻的端口不会收到其他VLAN产生的广播。这样可以减少广播流量，释放带宽给用户应用，减少广播的产生。

2.安全

增强局域网的安全性’含有敏感数据的用户组可与网络的其余部分隔离，从而降低泄露机密信息的可能性。不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其他VLAN内的用户直接通信，如果不同VLAN要进行通信，则需要通过路由器或三层交换机等三层设备。

3.成本降低

成本高昂的网络升级需求减少，现有带宽和上行链路的利用率更高，因而可节约成本。

4.性能提高

将第二层平面网络划分为多个逻辑工作组(广播域)可以减少网络上不必要的流量并提高性能。

5.提高人员工作效率

VLAN为网络管理带来了方便，因为有相似网络需求的用户将共享同一个VLAN。

6。简化项目管理或应用管理

VLAN将用户和网络设备聚合到一起，以支持商业需求或地域上的需求。通过职能划分，项目管理或特殊应用的处理都变得十分方便，例如可以轻松管理教师的电子教学开发平台。此外，也很容易确定升级网络服务的影响范围。

7.增加了网络连接的灵活性

借助VLAN技术，能将不同地点、不同网络、不同用户组合在一起，形成一个虚拟的网络环境，就像使用本地VLAN一样方便、灵活、有效。VLAN可以降低移动或变更工作站地理位置的管理费用，特别是一些业务情况有经常性变动的公司使用了VLAN后，这部分管理费用大大降低。

三、静态VLEN

静态VLAN是基于端口划分静态VLAN 利用交换机的端口来划分VLAN成员。被设定的端口都在同一个广播域中。例如，一个交换机的1，2，3，4，5端口定义为虚拟网AAA，同一交换机的6，7，8端口组成虚拟网BBB。

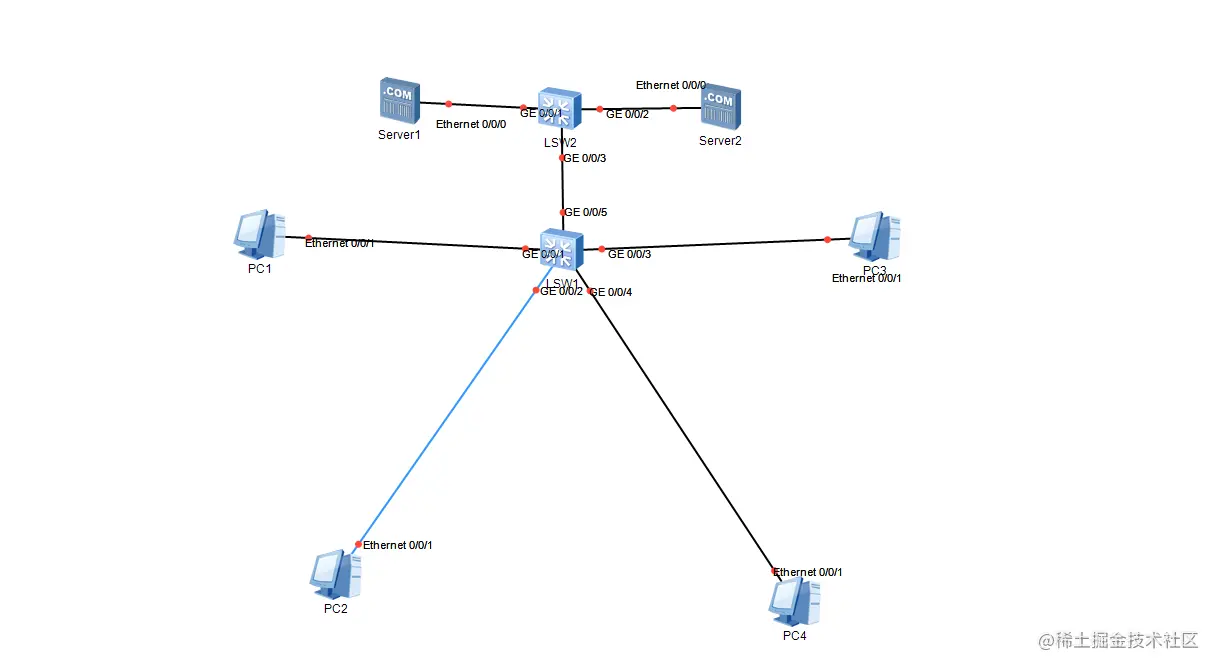

四、配置实验

1）配置pc和服务器

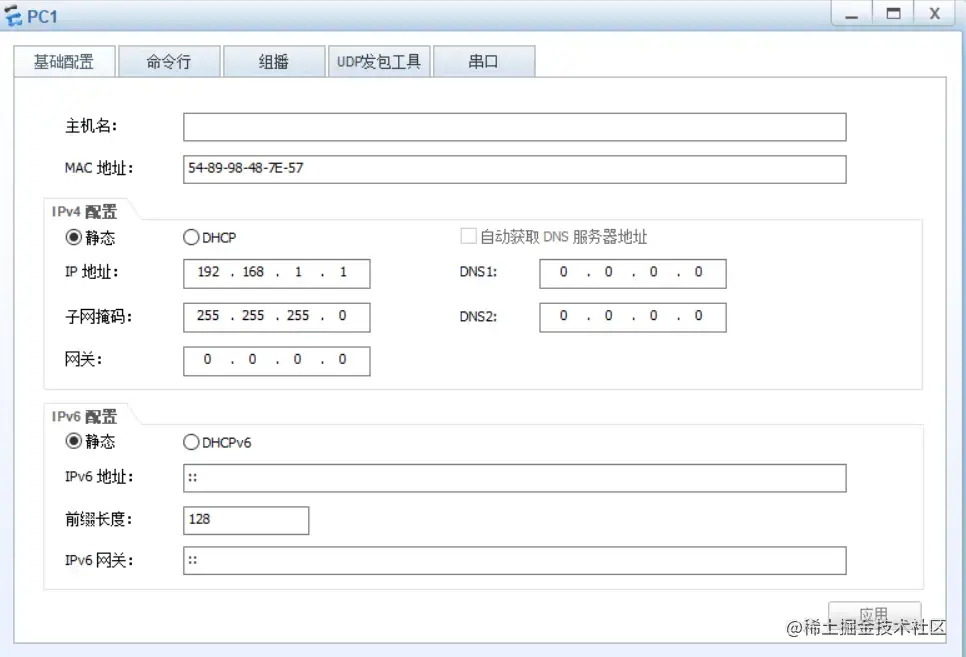

PC1

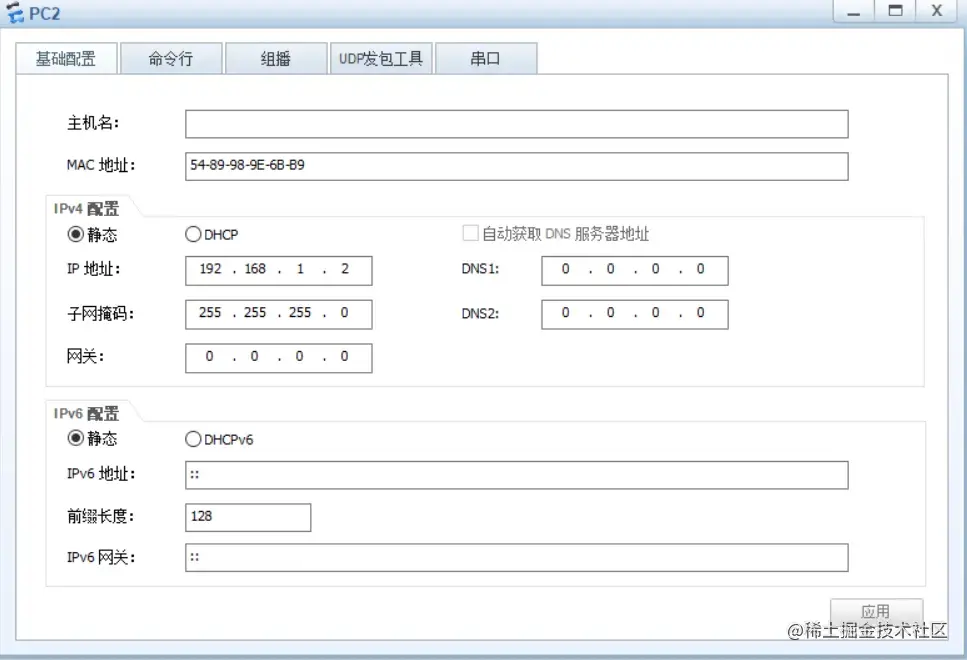

PC2

PC3

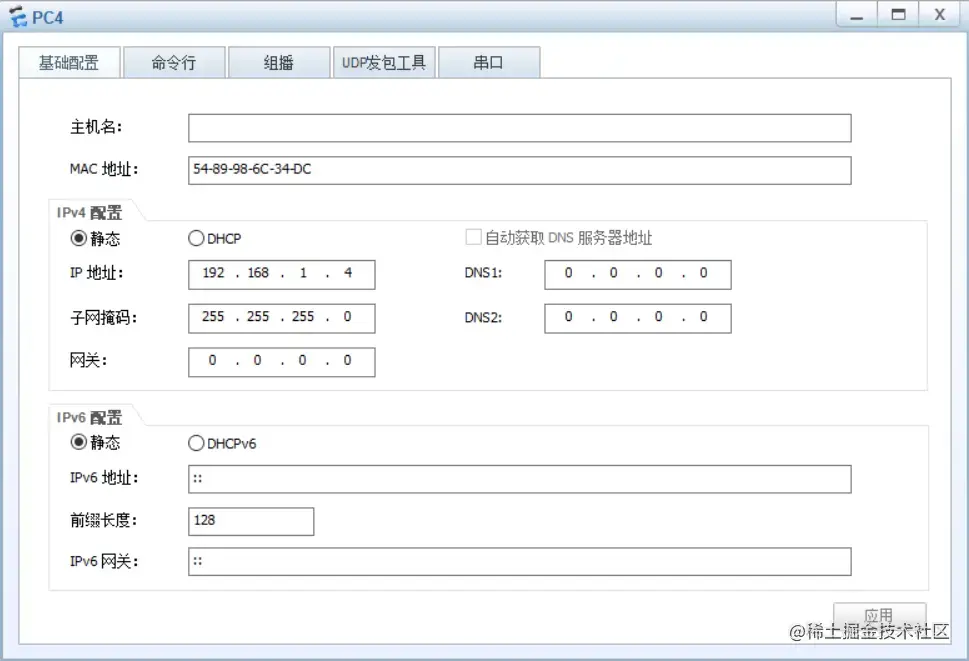

PC4

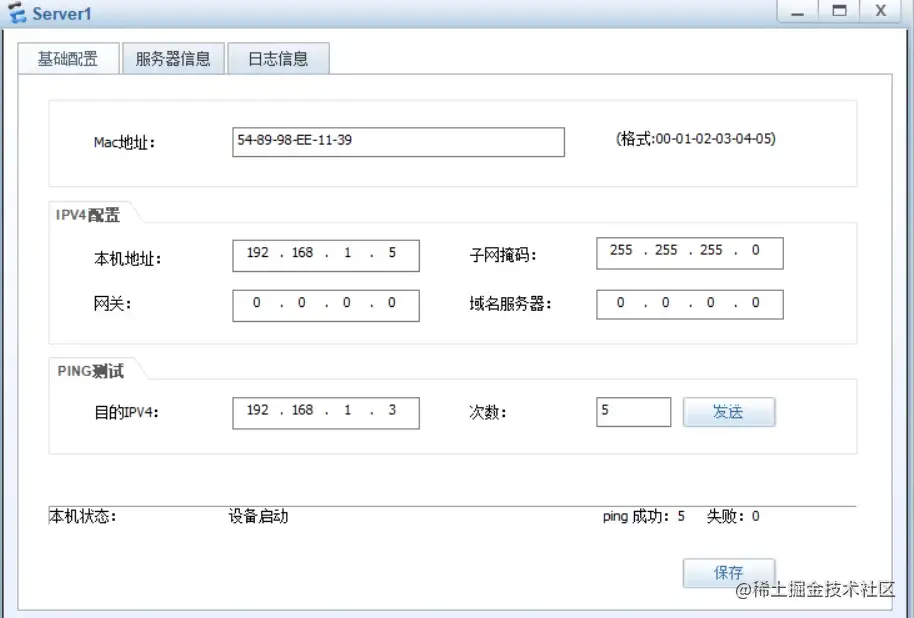

Server1

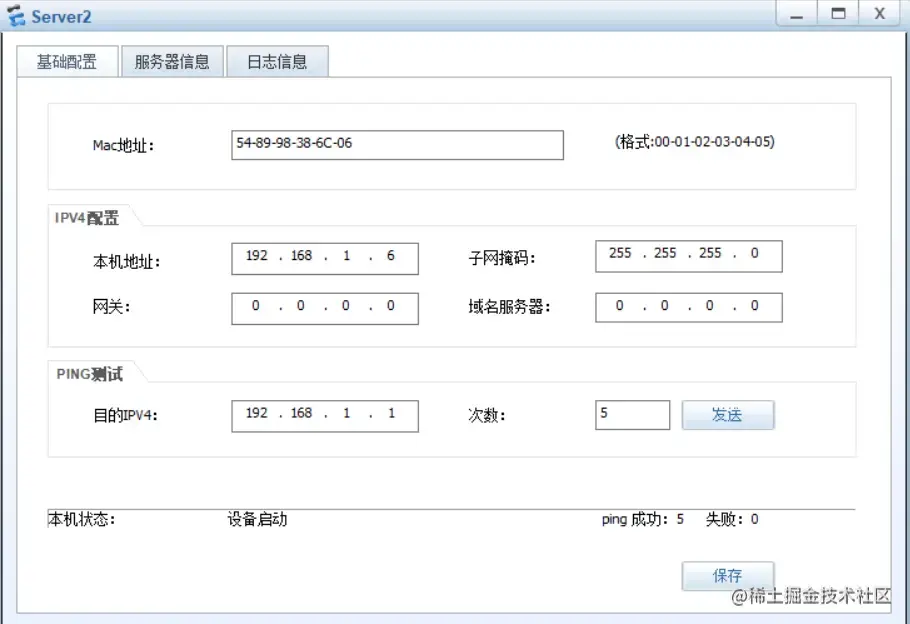

Server2

2)在交换机中创建VLAN，将端口加入到相应的VLAN中

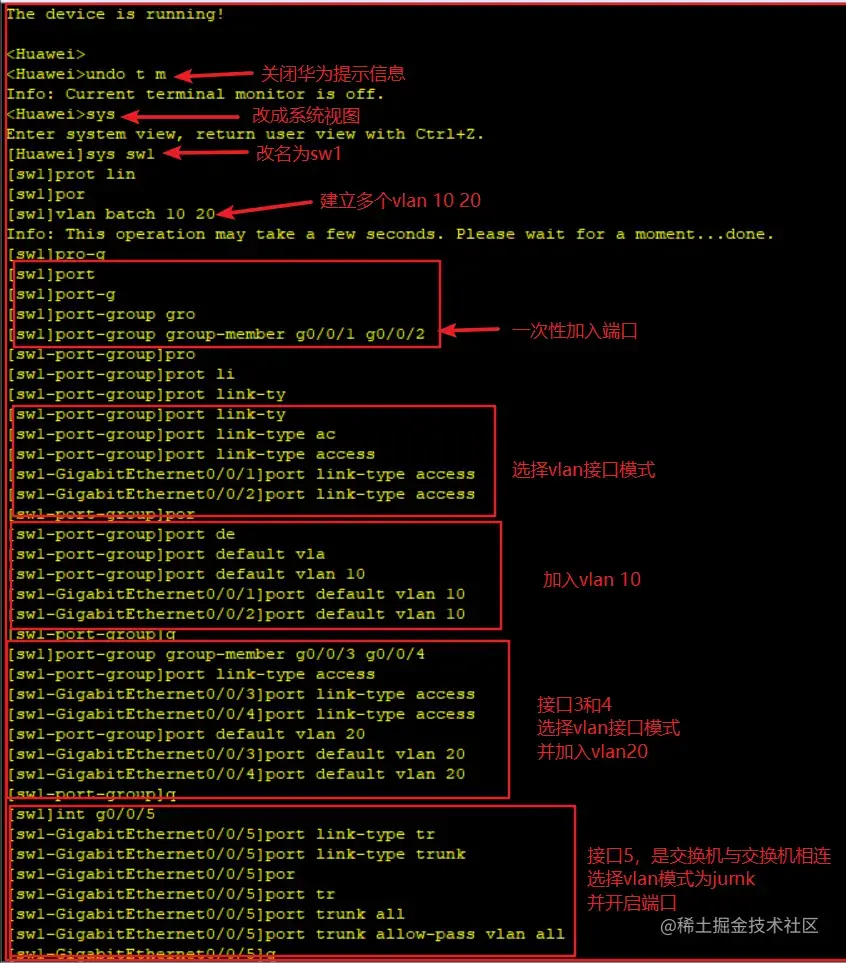

SW1，创建vlan10和vlan20。

接口g0/0/1设置为access模式，加入vlan10；

接口g0/0/2设置为access模式 ，加入vlan10；

接口g0/0/3设置为access模式 ，加入vlan20；

接口g0/0/4设置为access模式 ，加入vlan20；

接口g0/0/5设置为trunk模式 ，允许所有vlan通过.

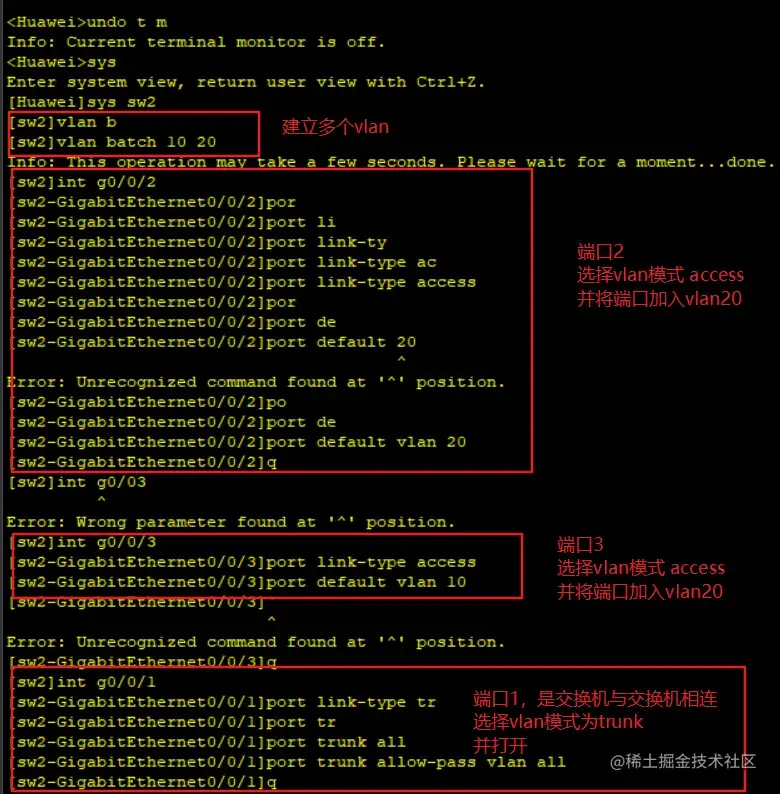

Sw2：创建vlan10和vlan20。

接口g0/0/3设置为access模式 ，加入vlan10；

接口g0/0/2设置为access模式 ，加入vlan20；

接口g0/0/1设置为trunk模式 ，允许所有vlan通过

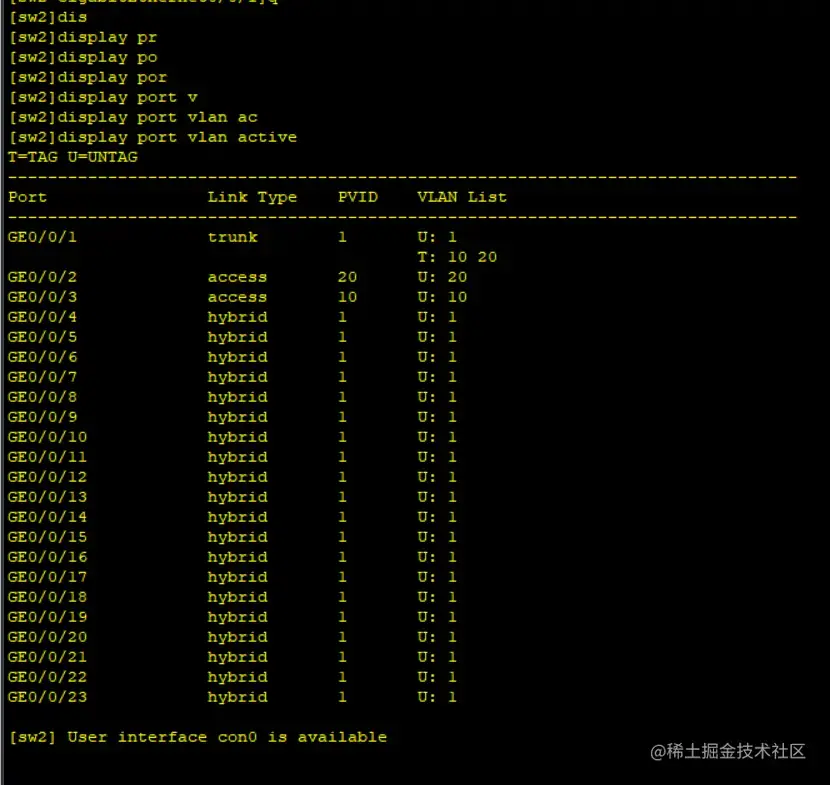

3)检查vlan

display port vlan active

验证是否完成

验证成功，试验完成。

五、总结

1、VLAN是逻辑隔离的虚拟局域网。

2、VLAN能够隔离广播，提高安全性，简化管理，方便管理。

3、VLAN分为动态VLAN和静态VLAN。

4、静态VLAN有两种配置方式：VLAN数据库和全局配置。
