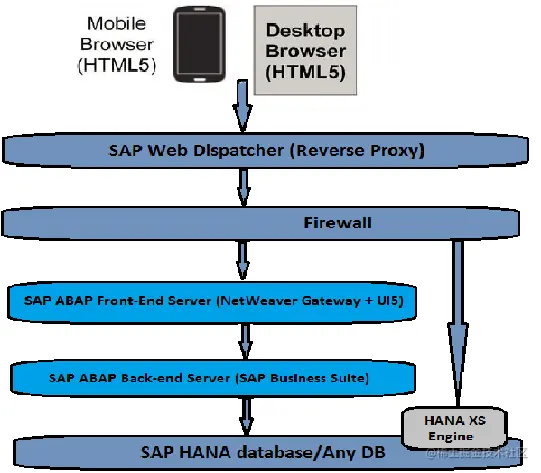

SAP Fiori架构高级景观的关键组成部分如下。
SAP Web Dispatcher（反向代理）
SAP Web调度程序是SAP Fiori架构中最终用户的第一个联系人。这可以通过移动设备或笔记本电脑处理来自最终用户的所有Web浏览器请求。
它是所有HTTP / HTTPS请求的入口点，并定义系统是否必须接受或拒绝请求以及请求应该去的服务器。它可以拒绝或接受与SAP Fiori系统的连接。
事务应用程序可以在任何数据库上运行，但事实表和分析应用程序需要运行SAP HANA数据库。
SAP ABAP前端服务器
SAP ABAP前端服务器包含Fiori系统和NetWeaver网关的所有UI组件。这些UI组件由中央UI添加，SAP UI5控制库和SAP Fiori Launchpad组成。它还包含产品特定的UI。附件包含各种业务套件的UI开发，如ERP，SCM，SD，MM等。
SAP NetWeaver Gateway用于设置SAP业务套件与目标客户端，平台和框架之间的连接。它提供开发和生成工具来为不同的客户端开发工具创建OData服务。
SAP ABAP后端服务器
SAP ABAP后端服务器用于包含业务逻辑和后端数据。资料单和SAP业务套件的搜索模型包含在ABAP后端服务器中。
SAP HANA数据库和HANA XS Engine
HANA XS引擎用于运行SAP Fiori中的所有分析应用程序。它包含Fiori应用程序内容和通过SAP HANA Live提供的虚拟数据模型重用内容。
HANA XS Engine由两部分组成 -
- 商业套件的HANA Live App内容。
- 带有KPI Modeler的Smart Business组件。
HANA Live内容包含VDM重用内容，可用于扩展性目的。
笔记 -
- SAP Fiori中的事务应用程序不一定要求SAP HANA数据库运行并可以在任何数据库上运行。
- 事实表，分析应用程序和智能业务只能在SAP HANA数据库上运行，其后不得例外
- HANA是Fact Sheet搜索模型功能所必需的。
- 通过搜索模型在Fact Sheets中请求的数据直接从HANA数据库中提取。
SAP Fiori架构：应用类型
SAP Fiori应用程序分为三类。它们的功能和基础设施要求是有区别的。
如前所述，SAP Fiori中的事务应用程序不一定要求SAP HANA数据库运行并可以在任何数据库上运行。事实表，分析应用程序和智能业务仅在SAP HANA数据库上运行，也不例外。

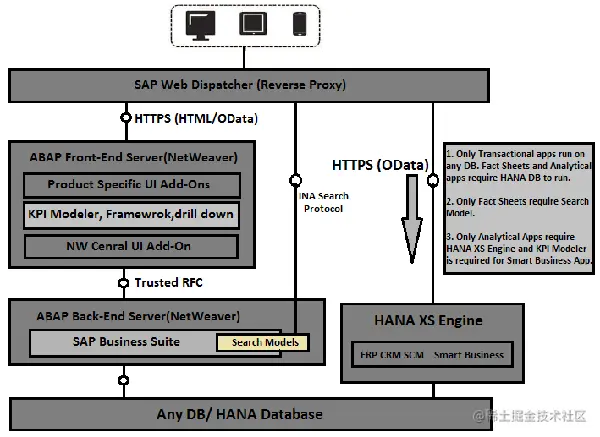

下图给出了SAP Fiori不同应用程序类型的SAP Fiori架构。
资料表要求搜索模型在Fiori Apps中执行搜索功能。资料表用于在业务操作中钻取关键信息和上下文信息。在SAP Fiori图块中，您可以深入了解更多详细信息。它还允许您从一个概况表导航到所有相关的概况表。
分析应用程序和Smart Business应用程序数据来自HANA数据库，通过HANA XS Engine。
HANA Live内容包含虚拟数据模型重用内容，可用于扩展性目的。
用户通过Web浏览器使用HTTPS发出请求。受信任的RFC用于在ABAP前端和后端服务器之间进行通信。
硬件和软件要求
在安装和配置SAP Fiori应用系统时，建议根据Fiori应用程序的要求，检查安装不同组件的最低硬件和软件要求。
了解安装在ABAP前端服务器上的UI Add-Ons和NetWeaver Gateway，支持包的概念很重要。SAP UI5控制库和Launchpad需要中央UI附加组件。NetWeaver Gateway用于通过创建OData服务来建立与后端服务器的连接。
- 如果您为前端服务器安装NW 7.4，则所有中央UI附加组件和网关组件都是安装的一部分。
- 如果为前端服务器安装NW 7.31 SPS04，则必须单独安装中央UI附加组件和网关组件。
| 产品版本 | 所需的SAP NW网关安装 | 组件自动安装SAP NW Gateway |
|---|---|---|
| EHP3 for SAP NETWEAVER 7.0（AS ABAP） | SAP NETWEAVER GATEWAY 2.0 SPS07（网关服务器核心NW 703/731）如果您希望安装“批准请求”应用程序，您还必须安装 - SAP NETWEAVER GATEWAY 2.0 SPS07> SAP IW PGW 100 | GW_CORE 200SAP IW FND 250SAP WEB UIF 731IW_BEP 200 |
| SAP NETWEAVER 7.4（AS ABAP），SAP NETWEAVER 7.4 FOR SUITE（AS ABAP） | 所有必需的组件都包含在SAP NetWeaver安装（SAP_GWFND）中如果您希望安装“批准请求”应用程序，您还必须安装 - SAP NETWEAVER GATEWAY 2.0 SPS07> SAP IW PGW 100 |
SAP NW安装先决条件
SAP NetWeaver Gateway前端服务器的最低硬件要求如下：
| 要求 | 产品规格 |
|---|---|
| 处理器 | 双核（2个逻辑CPU）或更高，2 GHz或更高 |
| 随机存取存储器（RAM） | 8 GB以上 |
| 硬盘容量 | 80 GB主要或更高 |
HANA 1.0数据库要求仅适用于资料表和分析应用程序。
HANA Live包含在HANA中的套件，但它可以作为单独的包装来安装。SAP HANA Live使用集成方案意味着SAP HANA Live与业务套件共享SAP HANA设备。****
| SAP HANA Live for SAP ERP | |
|---|---|
| 产品 | SAP HANA Live for SAP ERP |
| 发布 | 1.0 SPS10 |
| 软件组件 | HCO_HBA_ECC |
| 基于 | SAP HANA设备软件SPS 08或更高版本 |
| 文件发布 | 2015年4月 |
您将此软件组件作为SAP HANA的附件安装。SAP HANA设备软件预先安装在与领先的SAP硬件合作伙伴一起交付的特定设备硬件系统上。
SAP Fiori系统景观要求

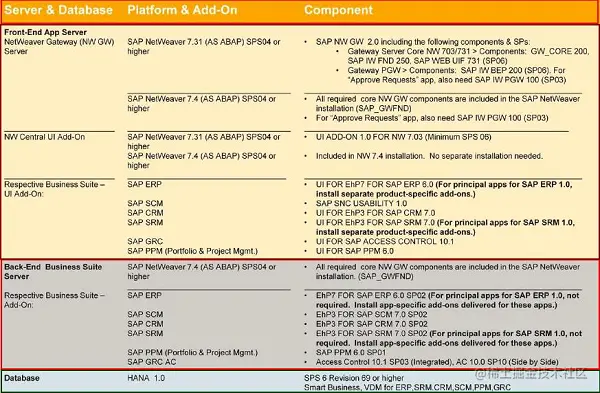

SAP Fiori的系统景观要求总结如下表所示。
