【k8s学习】NGINX Ingress Controller安装以及项目演示

伊丽莎白2015
2,191 阅读4分钟

【前置文章】

【环境】

  • 环境：MacOS
  • Minikube version: v1.25.2 （minikube start --vm-driver=hyperkit，使用的是hyperkit驱动）

1. 介绍

参考：docs.nginx.com/nginx-ingre…

1. Ingress组件 vs Service组件

通常情况下，k8s中的服务需要暴露给集群外部，可以通过以下几种方式：

  • a. 通过Ingress组件，(官网文档)，一般正式环境会选用这种方式。
  • b. 通过Service组件，有几种方式，具体可以参考我之前的文章：www.jianshu.com/p/36978c9d8…：
    • NodePort Service
    • LoadBalancer Service
    • ClusterIP Service使用externalIPs对外暴露服务

1.2 Ingress vs Ingress Controller

我们都知道，除了安装Ingress组件之外，我们还需要一个Ingress的实现（Implementation），这个实现就是Ingress Controller，Ingress Controller也是运行在Pod中的，即我们可以创建一个Pod，叫Ingress Controller Pod。

Ingress Controller是干什么的？它是用来解析上述Ingress yaml中的rules规则的，即需要怎样的跳转。（如一级域名，二级域名等等，诸如此类的跳转规则的实现）。

1.3 Ingress Controller版本

关于Ingress Controller，目前就很多种：

  • 社区版本，即Ingress NGINX Controller，是Kubernetes下的基于NGINX开发的一个Ingress controller。
  • NGINX版本，即 NGINX Ingress Controller，是NGINX团队开发的，目前分两个版本：
    • 开源版本，【本文用的就是这个开源版本】
    • NGINX Plus版本，即商业版，功能更为丰富。

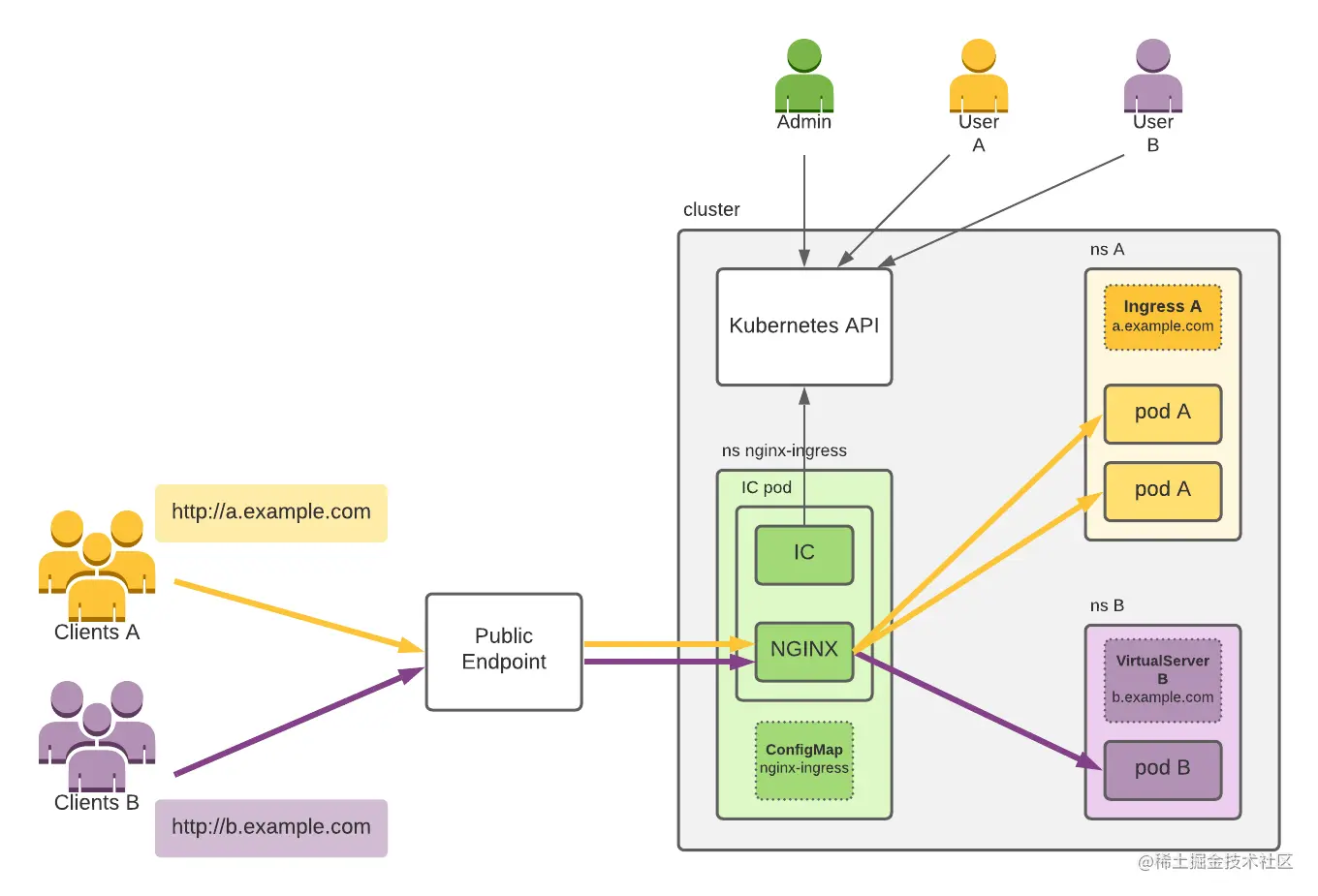

1.4 NGINX Ingress Controller工作图解

这块官网介绍的挺好的，详见：docs.nginx.com/nginx-ingre…

图来源官网： image.png

1.5 NGINX Ingress Controller 资源

2. 通过helm chart 安装 NGINX Ingress Controller

参考：docs.nginx.com/nginx-ingre…

2.1 Helm Repository

helm repo add nginx-stable helm.nginx.com/stable


helm repo update

2.2 安装Helm chart

helm install my-release nginx-stable/nginx-ingress --set enableSnippets=true

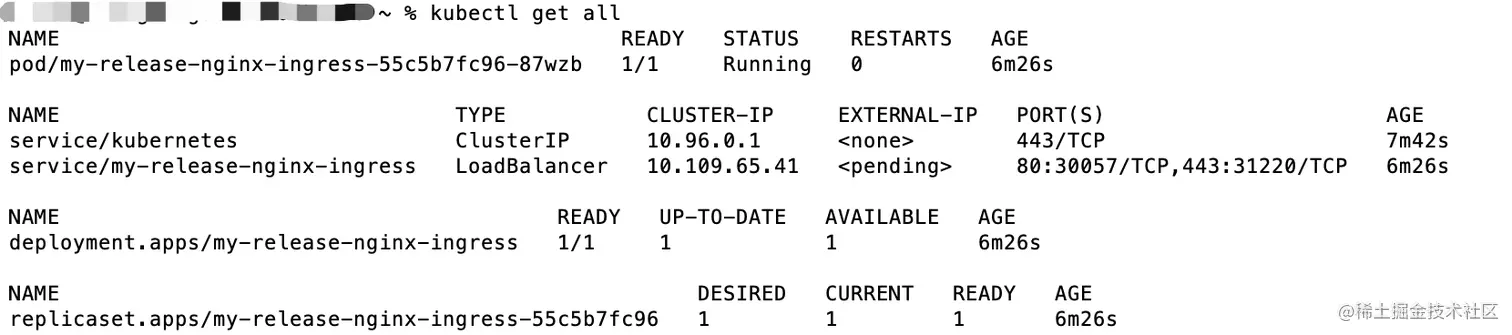

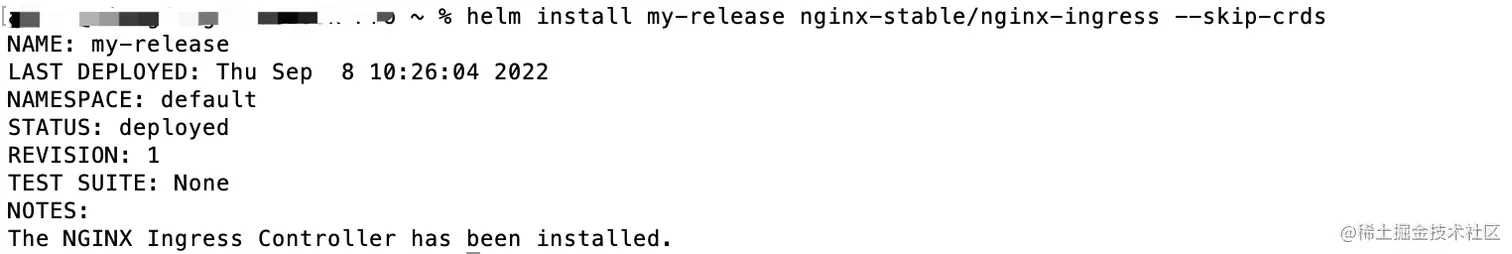

安装成功： image.png

可以看到安装了：

  • pod：my-release-nginx-ingress

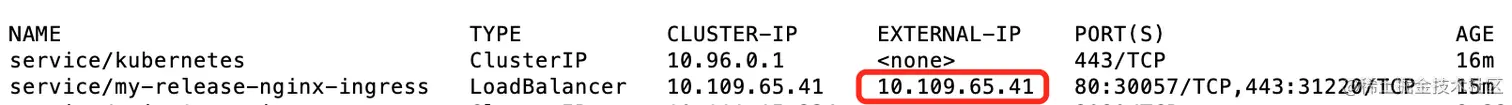

  • service：my-release-nginx-ingress，类型为LoadBalancer，即可以从集群外部访问，我们看到EXTERNAL-IP为<pending>，参考了别的文章，应该是因为装在Minikube中的原因，可以执行命令：minikube tunnel，执行完命令，External-IP 很快就会出现：


2.3 除了pod和service，还安装了其它资源：

介绍：docs.nginx.com/nginx-ingre…

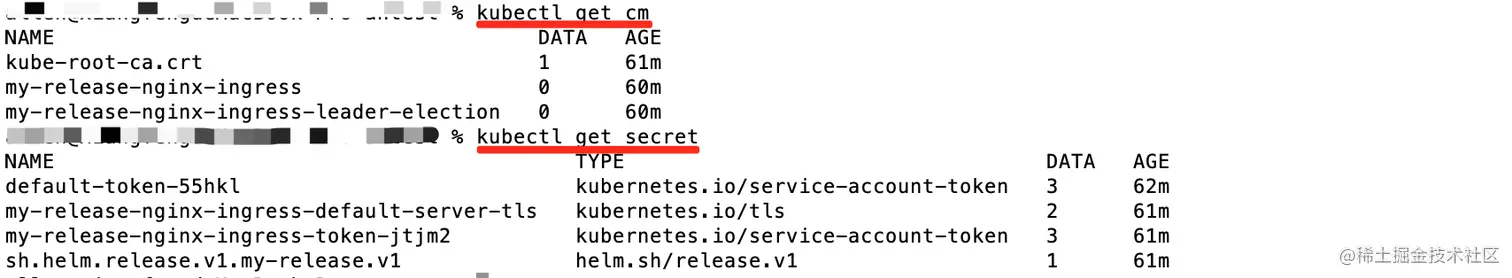

ConfigMap和secret： image.png

Resource Type=IngressClass：
可以看到Helm chart还为我们装了Ingress Class，如果没有IngressClass资源，那么Ingress Controller将失效。


3. 安装两个项目用于测试

3.1 安装两个项目

在第2章我们安装了NGINX Ingress Controller，下面我们尝试集成两个app来进行测试。

  • app1=nginx1 context-path=/nginx1，有个api=/version，返回 "hello Nginx_1.0"。
  • app2=nginx2 context-path=/nginx2，有个api=/version，返回 "hello Nginx_2.0"。

编写基本的deployment.xml和service.xml（这里略）。

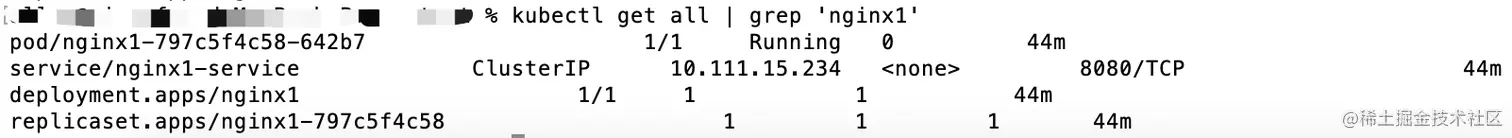

可以看到app1安装： image.png

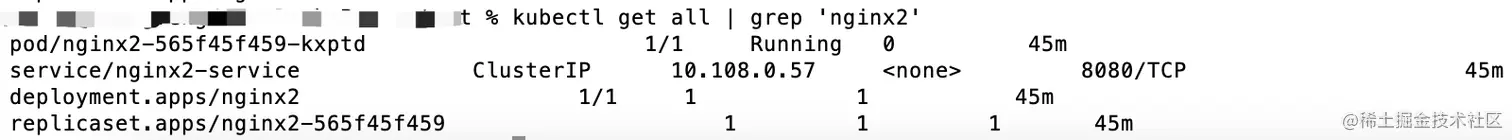

可以看到app2安装： image.png

总结下pod和service的安装情况： 未命名文件 (1).png

3.2 编写Ingress

创建ingress.yaml：

  • 在这里我们需要指定ingressClassName = nginx。
    1.18及以后版本需要通过ingressClassName指定使用的controller，或者在ingressClass中设置默认controller，否则ingress不生效。
    这里的值为nginx，可以参考
  • 这里定义了host=testnginx.com.abc
  • 定义了两个path规则：
    • url以/nginx1/开头的 --> 转发到nginx1-service上。
    • url以/nginx2/开头的 --> 转发到nginx2-service上。
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: test-ingress
spec:
  ingressClassName: nginx
  rules:
    - host: testnginx.com.abc
      http:
        paths:
          - path: /nginx1/
            pathType: Prefix
            backend:
              service:
                name: nginx1-service
                port:
                  number: 8080
          - path: /nginx2/
            pathType: Prefix
            backend:
              service:
                name: nginx2-service
                port:
                  number: 8080

安装：

kubectl apply -f ingress.yaml


3.3 修改hosts

我这里是MacOS的方式，如果是windows，去百度查下。

sudo vim /etc/hosts

在内容中追加：

10.109.65.41    testnginx.com.abc

这里的ip是上述第2章: my-release-nginx-ingress service的external ip。

3.4 测试：

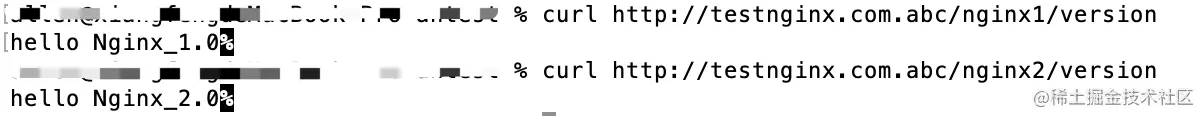

转发成功： image.png

4. 查看nginx-ingress pod配置

4.1 进入pod

kubectl exec -it {nginx-ingress-pod} bash

4.2 查看核心配置nginx.conf

进入容器后，在/etc/nginx下有nginx.conf文件： image.png

可以看到文件include了其它的config： image.png

进入/etc/nginx/conf.d 目录后，查看default-test-ingress.conf，可以看到nginx1和nginx2的相关配置： image.png

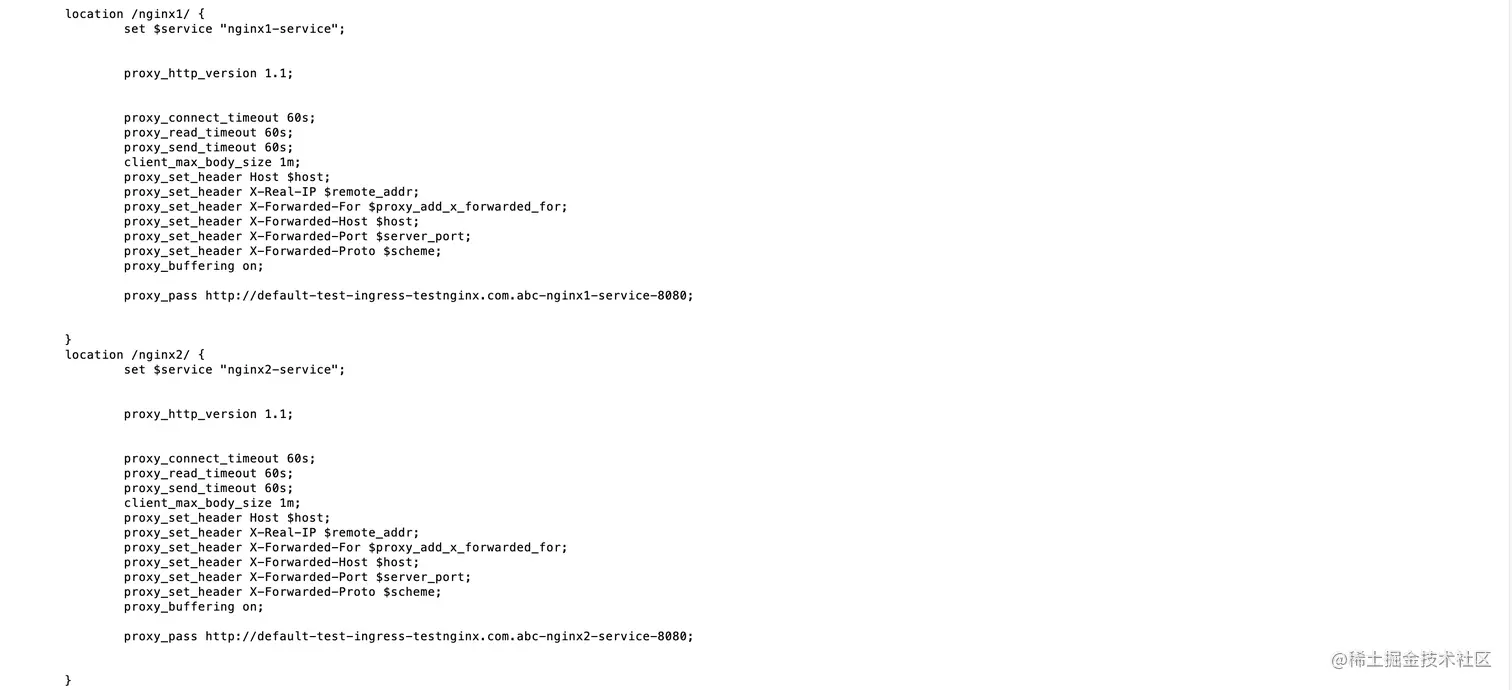

可以看到更为详细的配置，这个跟我们平常的nginx配置几乎一样了： image.png

5. 通过 nginx.org/location-snippets 增加Header

需求，上述的nginx1和nginx2，我们希望在NGINX中加上一些header，比如如果是传统的nginx，我们可以在nginx.conf中配置：

location / {
    proxy_set_header X-Real-IP $remote_addr;
}

那么怎么在NGINX Ingress Controller中配置呢？

参考：docs.nginx.com/nginx-ingre…

5.1 首先要开启Snippets功能

我们在第2章通过 helm 安装pod = my-release-nginx-ingress的时候，默认情况下，snippets是false。

【怎么知道是false呢？有两种方法：】

  • a. 通过helm show values可以看下需要安装的values文件，导出到本地：

helm show values nginx-stable/nginx-ingress > ./nginx-ingress-helm-value.yaml

controller:
    enableSnippets: false

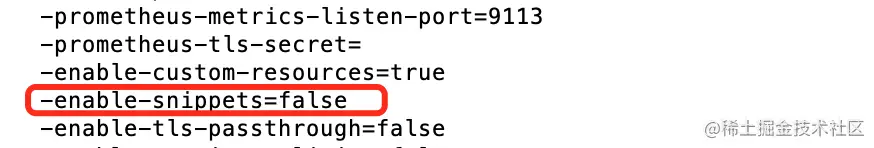

  • c. 我们在第2章已经安装了pod my-release-nginx-ingress-xxxx，我们可以通过kubectl describe {pod name}来查看配置：


【如何开启？】
 我们在第2章通过 helm 安装，可以指定增加values：

helm install my-release nginx-stable/nginx-ingress --set controller.enableSnippets=true

ps. 重新安装后，记得改下hosts里的ip，可能会不一样了。

【检查配置：】

kubectl describe pod my-release-nginx-ingress-6697bbfb89-4w6w4

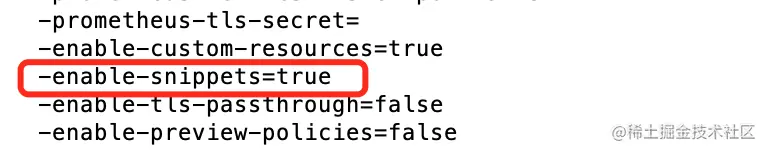

可以看到已经改为true了： image.png

5.2 在我们的nginx1和nginx2中增加测试API

加上API:

@GetMapping("request/x-real-ip")
public String realIP(HttpServletRequest request) {
    return request.getHeader("X-Real-IP");
}

5.3 在ingress.yaml中增加header配置

【重要】传统的nginx.conf的内容，可以通过annotations的方式加上，详细如下：

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: test-ingress
  annotations:
    nginx.org/location-snippets: |
      proxy_set_header X-Real-IP $remote_addr;
spec:
  ingressClassName: nginx
  rules:
      // 略

重新安装：

kubectl apply -f ingress.yaml

5.4 测试

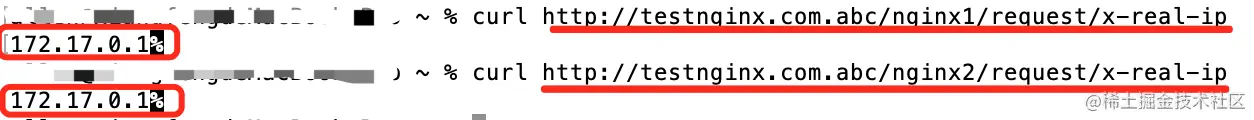

可以看到header被成功加上了： image.png
