如何配置VLAN

一、VLAN的概念与作用

首先，在学习如何配置vlan时我们先要了解一下为什么要配置vlan？vlan在平常的工作中有什么作用？

vlan：虚拟的划分网段即虚拟网络，在平常的工作中主要作用是在逻辑上对广播域进行划分，vlan的技术主要运用于交换机上。

交换机的主要作用：提供更多的接口，当单个交换机无法满足使用的需求，我们会使用以下两种方式来满足需求

级联:通过一根双绞线（网线）在任何网络设备厂家的交换机之间，或者交换机与集线器（Hub）之间完成

级联的优势：成本低，兼容性强即所有厂家都适用

堆叠：只能使用同一型号且有堆叠功能的交换机才可以使用

1.1 VLAN的优势

控制广播
增强网络安全性
简化网络管理

1.2 VLAN的类型

静态：端口和vlan的id相对应，配置在端口上和主机无关

静态的种类主要有三种：

access：用于连接主机和路由器，只允许相同的VLAN之间进行通讯
trunk：主要存在于交换机和交换机之间进行通讯
hybrid：华为设备特有，华为交换机的默认模式（需要手动配置）

动态：mac地址和vlan的id相关

1.3 VLAN的范围

vlan ID的范围为0-4095，其中可用范围为1-4094

二、配置静态vlan的步骤及实验操作

创建VLAN
将交换机的端口加入到相应的VLAN中
验证VLAN的配置

实验内容

在两台交换机连接的简单网络中，SW1和SW2分别连接着四台主机和两台服务器。现在要求通过配置VLAN来实现PC1和PC2、Serve1之间能够通信，PC3和PC4、Server2能够通信，但PC1和PC3、p4、serve1之间不能通信。

实验拓扑

实验步骤

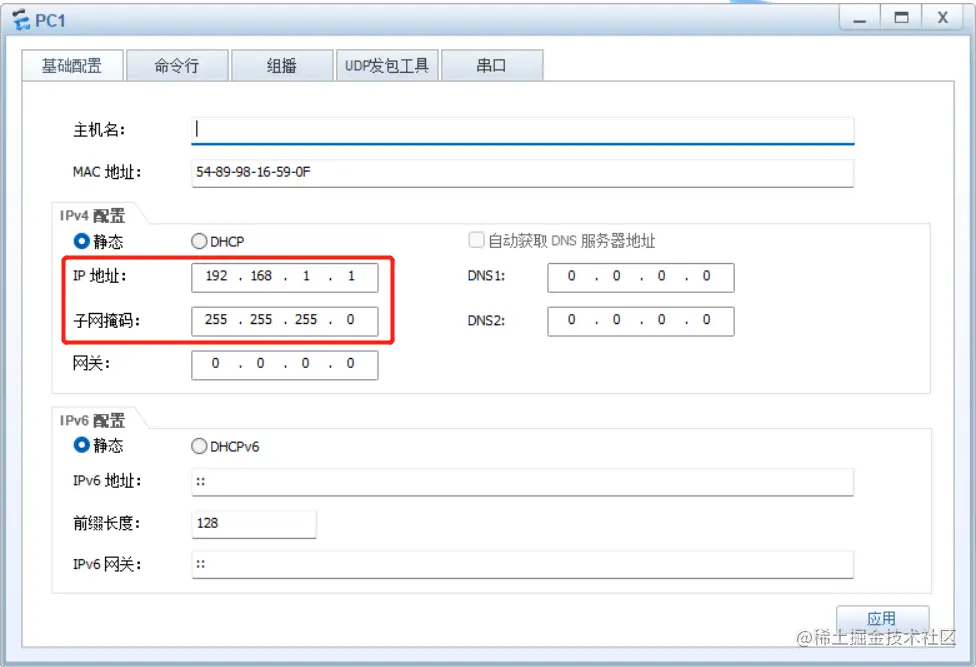

1、设置四台主机的IP地址和子网掩码。

PC1:192.168.1.1/24 （255.255.255.0）
PC2:192.168.1.2/24 （255.255.255.0）
PC3:192.168.1.3/24 （255.255.255.0）
PC4:192.168.1.4/24 （255.255.255.0）

PC2、PC3、PC4按照上图方法依次设置

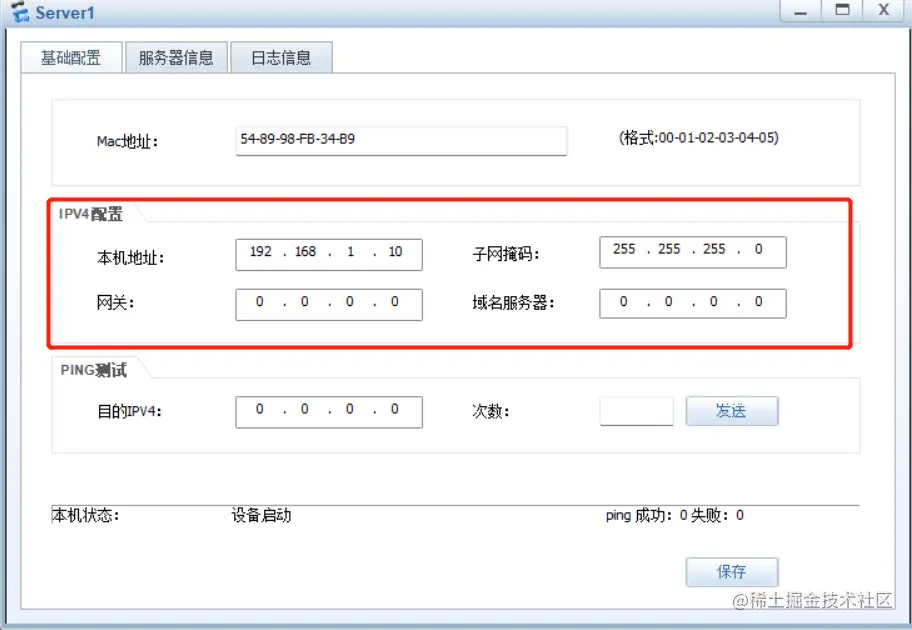

2、设置两台服务器的IP地址

Server1:192.168.1.10/24
Server2:192.168.1.20/24

Server2按照上图方法设置

3、在交换机中创建VLAN，将端口加入到相应的VLAN中。

SW1，创建vlan10和vlan20。

接口g0/0/1 , g0/0/3设置为access模式、加入vlan10；

接口g0/0/2 , g0/0/4设置为access模式、加入vlan20；

接口g0/0/5设置为trunk模式，允许所有vlan通过该接口。

命令如下：


[sw1]port-group group-member g0/0/1 g0/0/3                       ----创建一个临时组1

[sw1-port-group]port link-type access                            ----设置接口模式为access模式

[sw1-port-group]port default vlan 10                             ----将两个接口加入 VLAN10

[sw1]port-group group-member g0/0/2 g0/0/4                       ----创建一个临时组2

[sw1-port-group]port link-type access                            ----设置接口模式为access模式

[sw1-port-group]port default vlan 20                             ----将两个接口加入 VLAN20

[sw1]int g0/0/5                                                  ----进入接口g0/0/5

[sw1-GigabitEthernet0/0/5]port link-type trunk                   ----设置接口模式为trunk模式

[sw1-GigabitEthernet0/0/5]port trunk allow-pass vlan all         ----允许所有vlan通过该接口

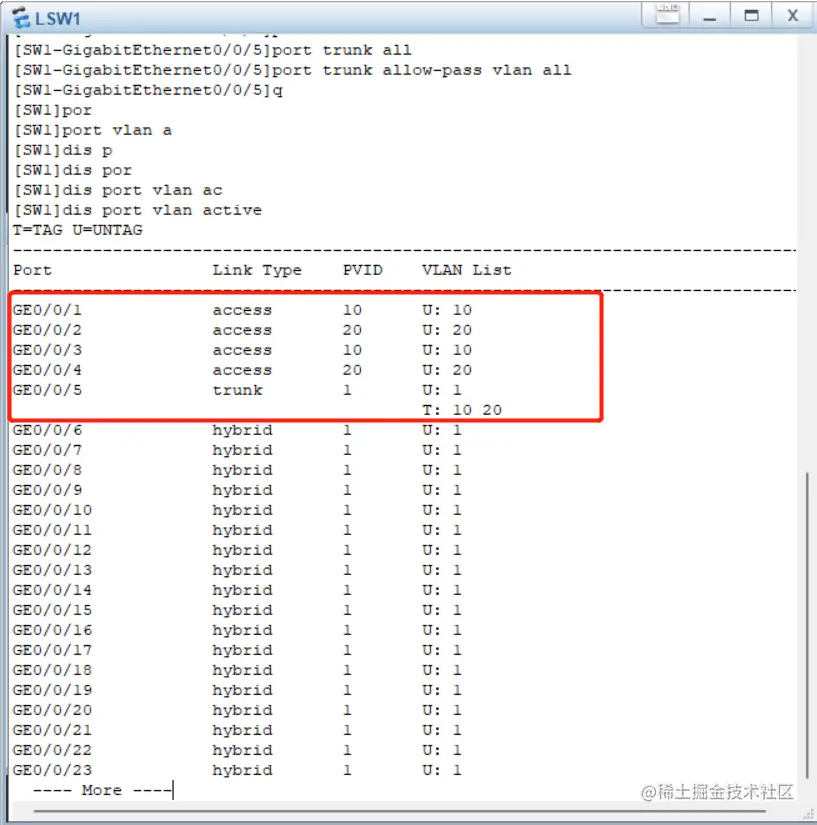

[sw1-GigabitEthernet0/0/5]Display port vlan active               ----查询设备上所有动态表项信息

SW2，创建vlan10和vlan20。

接口g0/0/2设置为access模式、加入vlan10；

接口g0/0/3设置为access模式、加入vlan20；

接口g0/0/1设置为trunk模式，允许所有vlan通过该接口。


[sw2]int g0/0/1                                                ***进入接口g0/0/1

[sw2-GigabitEthernet0/0/1]port link-type trunk                 ***设置接口模式为trunk模式

[sw2-GigabitEthernet0/0/1]port trunk allow-pass vlan all       ***允许所有vlan通过该接口

[sw2]int g0/0/2                                                ***进入接口g0/0/2

[sw2-GigabitEthernet0/0/2]port link-type access                ***设置接口模式为access模式

[sw2-GigabitEthernet0/0/2]port default vlan 10                 ***将接口加入 VLAN20

[sw2]int g0/0/3                                                ***进入接口g0/0/3

[sw2-GigabitEthernet0/0/3]port link-type access                ***设置接口模式为access模式

[sw2-GigabitEthernet0/0/3]port default vlan 20                 ***将接口加入 VLAN20

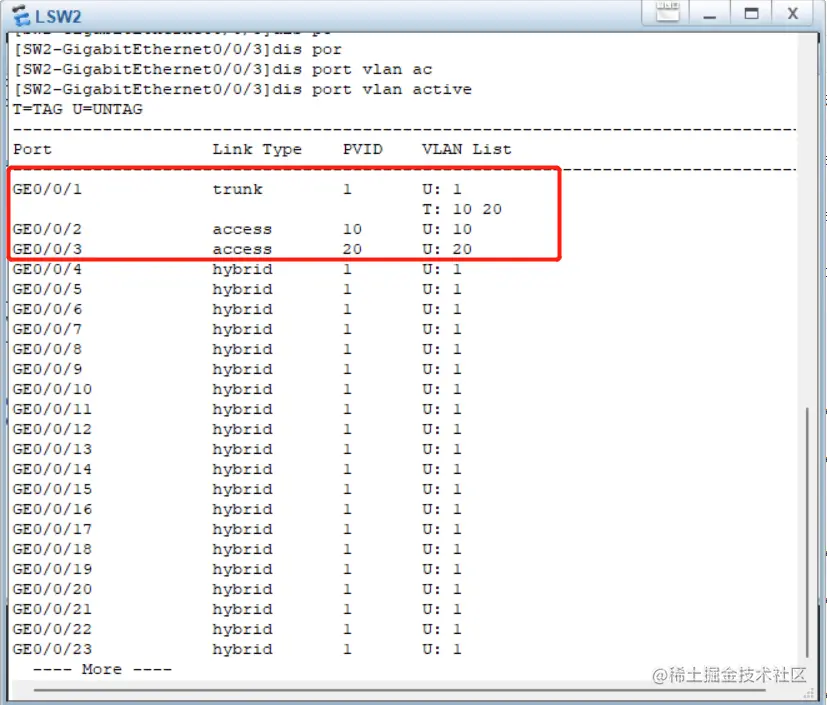

[sw2-GigabitEthernet0/0/3]Display  port  vlan  active          ***查询设备上所有动态表项信息

4、验证实验结果。各台主机之间互ping，测试能否相互通信。

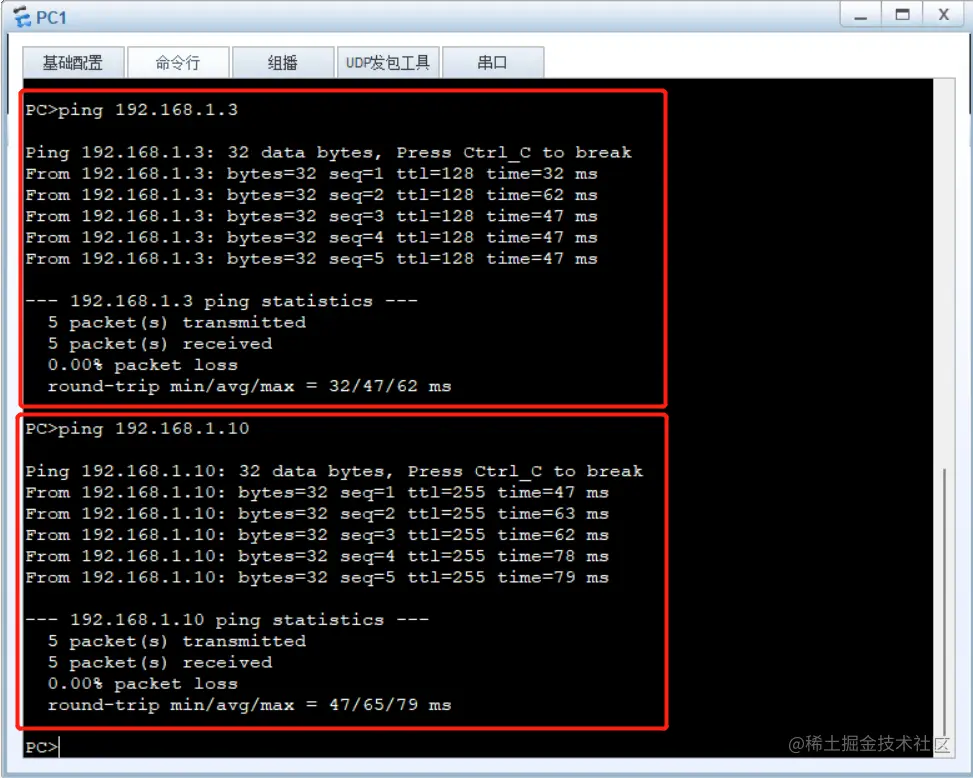

PC1 ping PC3、Server1，发现能够进行通信：

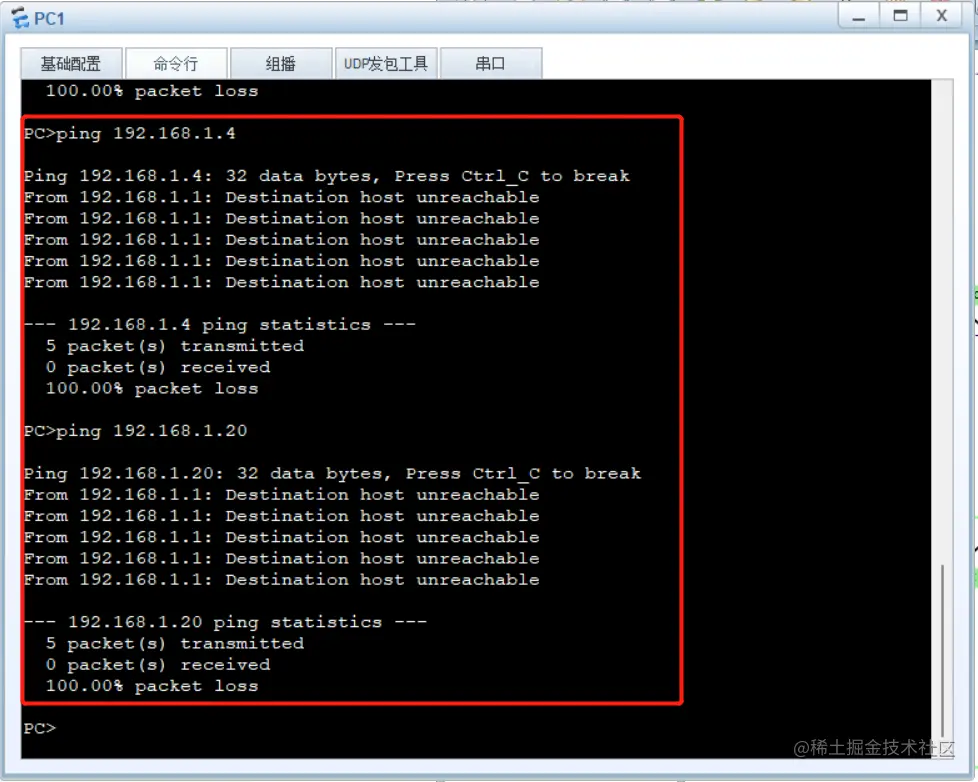

PC1 ping PC2、PC4，发现无法通信。PC1 ping Server2，也无法通信：

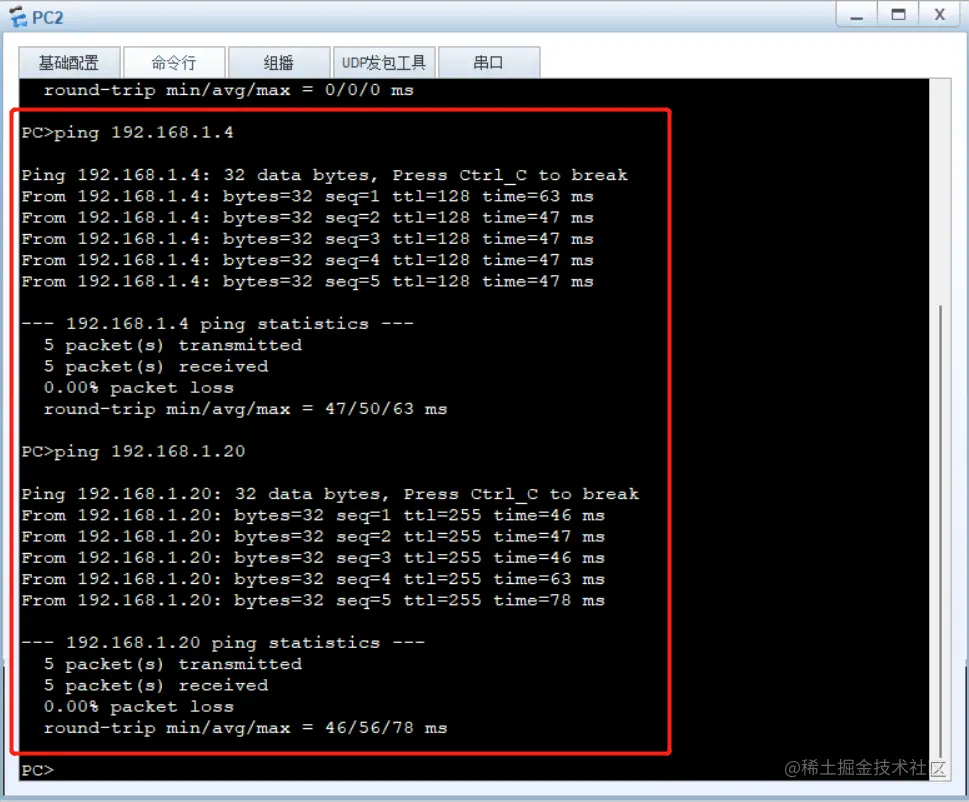

PC2 ping PC4、Server2,发现能进行通信：

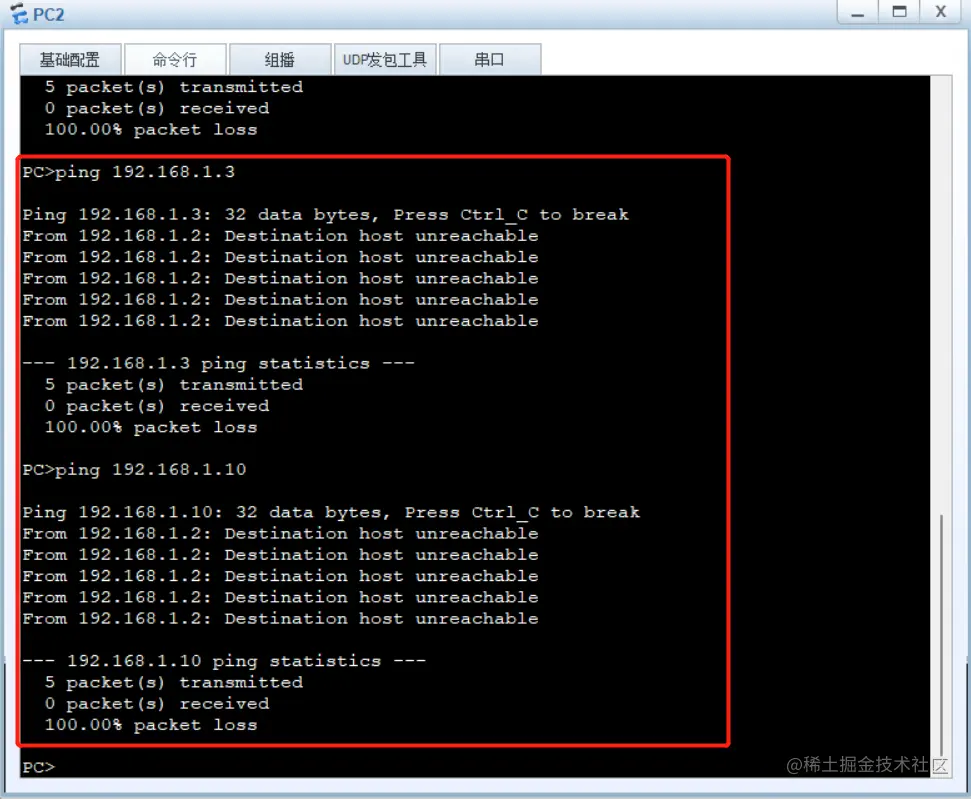

PC2 ping PC1、PC3，发现无法通信。PC2 ping Server1，也无法通信：

5、通过实验来实现PC1和PC2、Serve1之间能够通信，PC3和PC4、Server2能够通信，但PC1和PC3、p4、serve1之间不能通信。

总结

VLAN是逻辑隔离的虚拟局域网
VLAN能够隔离广播，提高安全性，简化管理
VLAN分为动态VLAN和静态VLAN
静态VLAN有两种配置方式：VLAN数据库和全局配置
