IDEA - PlantUML插件安装

嗯嗯__
572 阅读1分钟

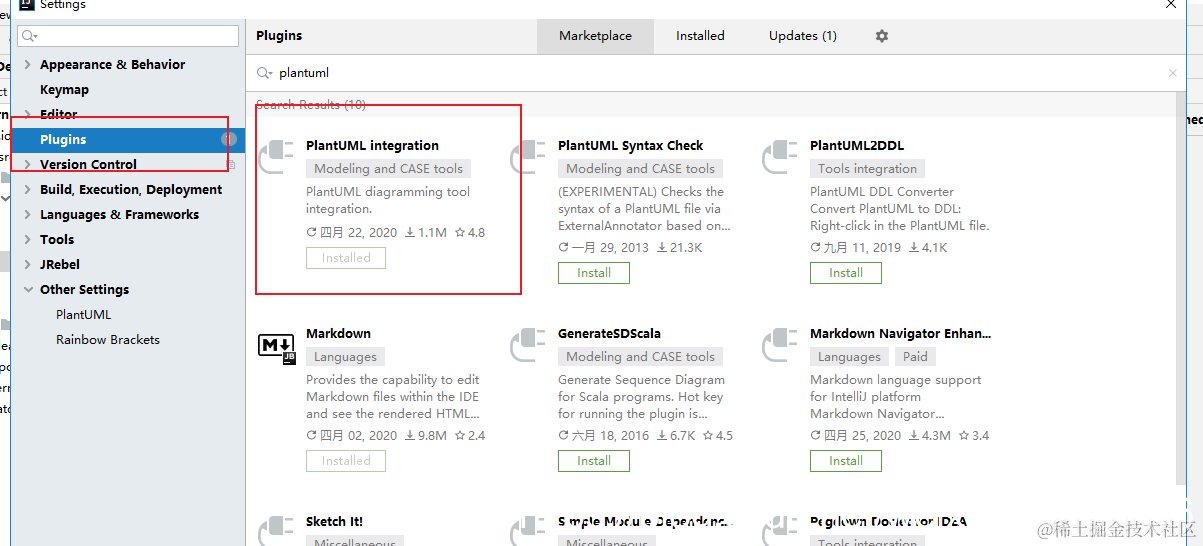

  1. 安装plantUML插件
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-imetCNCO-1587870114694)(en-resource://database/33180:1)]

 

  1. 画类图出现下列情况
    [外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-qXaAY9um-1587870114716)(en-resource://database/33182:1)]

 

  1. 安装Graphviz画图软件 – 注意是软件！软件！软件！！！！- 安装前先看第四步

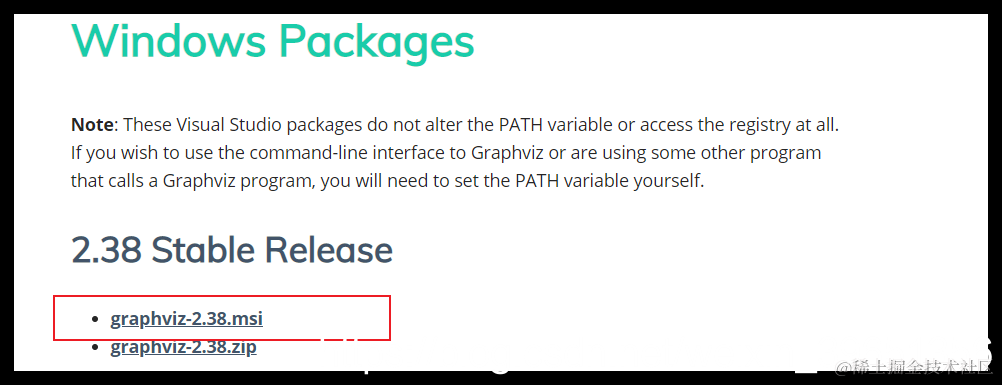

下载地址：graphviz.gitlab.io/_pages/Down…

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-HZkOT1Ip-1587870114723)(en-resource://database/33186:1)]

 

  1. Graphviz安装方式

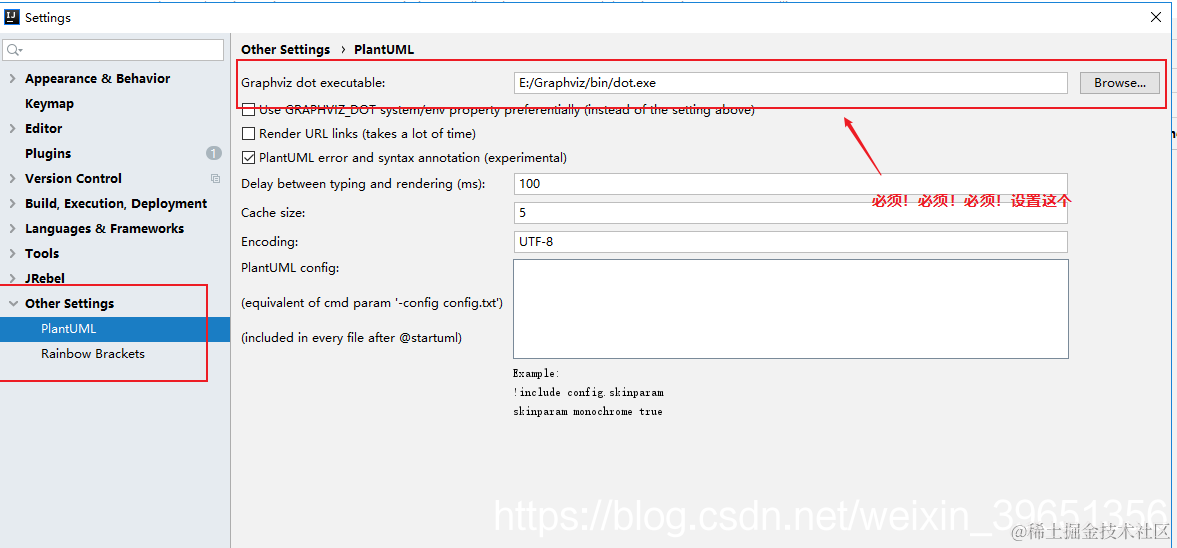

4.1 自定义目录安装 - 可以不需要设置全局Path变量 - 但需要配置下图

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-l5alpXUB-1587870114732)(en-resource://database/33188:1)]

 

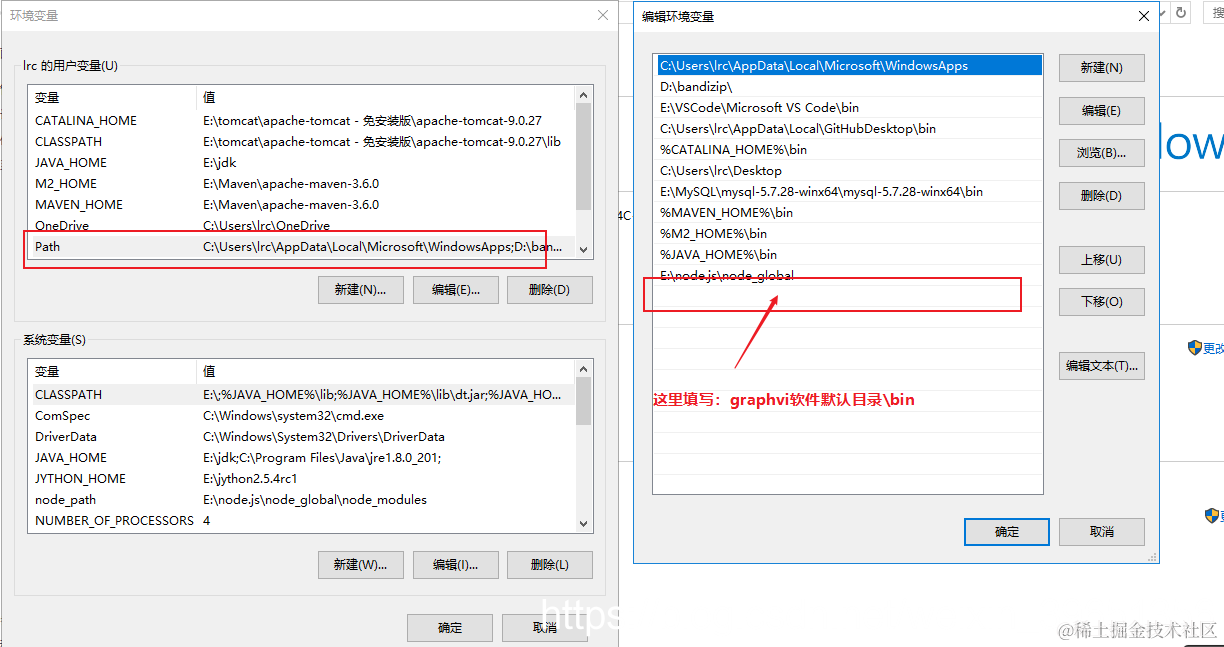

4.2 默认目录安装 - 需要设置全局目录Path变量

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-DMOOWMDM-1587870114741)(en-resource://database/33190:1)]
