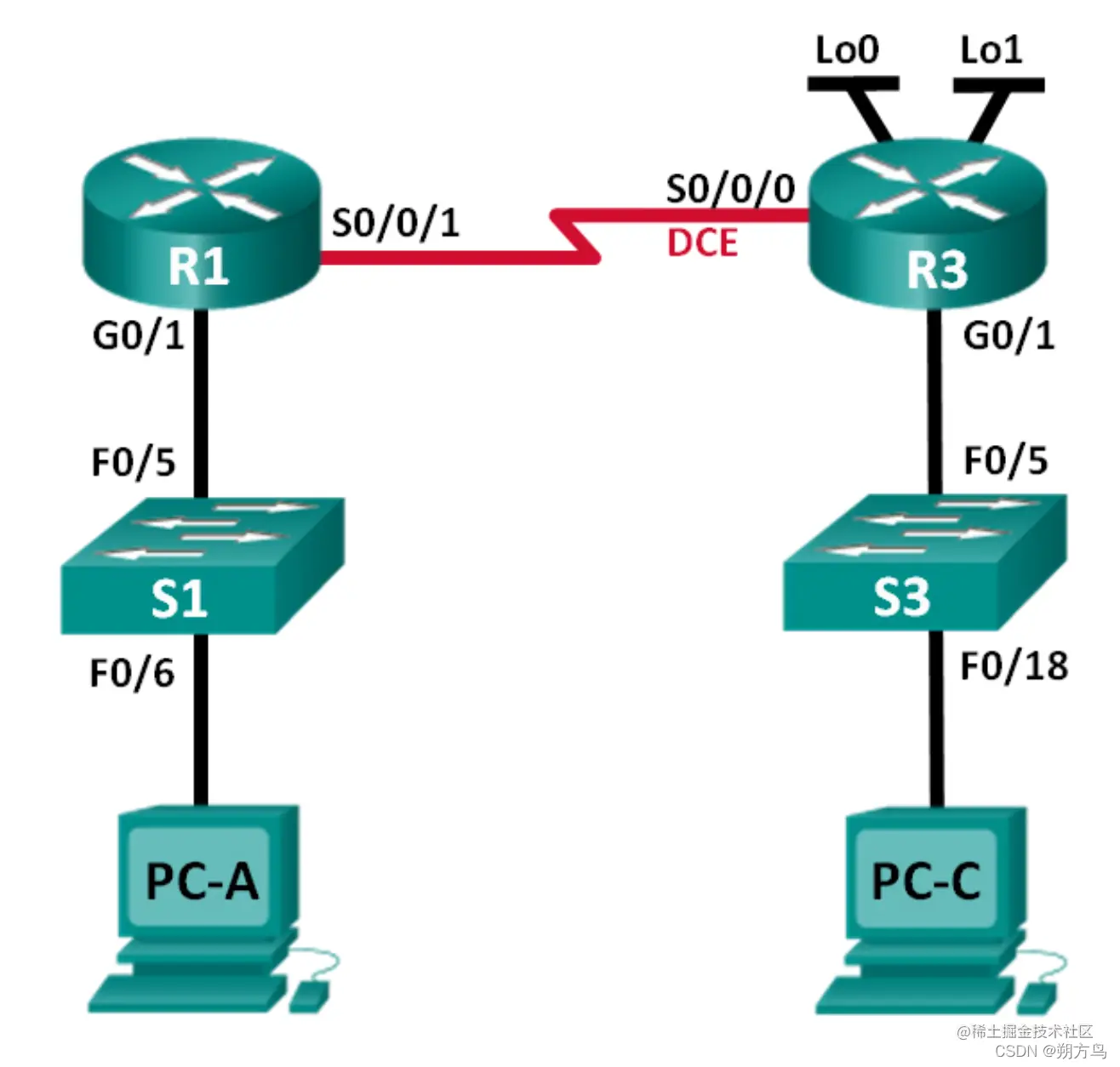

一、拓扑
二、地址分配
| 设备 | 接口 | IP 地址 | 子网掩码 | 默认网关 |
|---|---|---|---|---|
| R1 | G0/1 | 192.168.0.1 | 255.255.255.0 | 不适用 |
| S0/0/1 | 10.1.1.1 | 255.255.255.252 | 不适用 | |
| R3 | G0/1 | 192.168.1.1 | 255.255.255.0 | 不适用 |
| S0/0/0 (DCE) | 10.1.1.2 | 255.255.255.252 | 不适用 | |
| Lo0 | 209.165.200.225 | 255.255.255.224 | 不适用 | |
| Lo1 | 198.133.219.1 | 255.255.255.0 | 不适用 | |
| PC-A | NIC | 192.168.0.10 | 255.255.255.0 | 192.168.0.1 |
| PC-C | NIC | 192.168.1.10 | 255.255.255.0 | 192.168.1.1 |
三、目标
第 1 部分：设置拓扑并初始化设备
第 2 部分：配置基本设备设置并验证连接
第 3 部分：配置静态路由
-
配置递归静态路由。
-
配置直连静态路由。
-
配置和删除静态路由。
第 4 部分：配置和验证默认路由
四、配置过程
第 1 部分：设置拓扑并初始化设备
步骤 1 ： 建立如拓扑图所示的网络。
在配置拓扑图时，由于路由器上默认没有相应的Serial接口，需要通过加板槽的方式添加，操作如下：

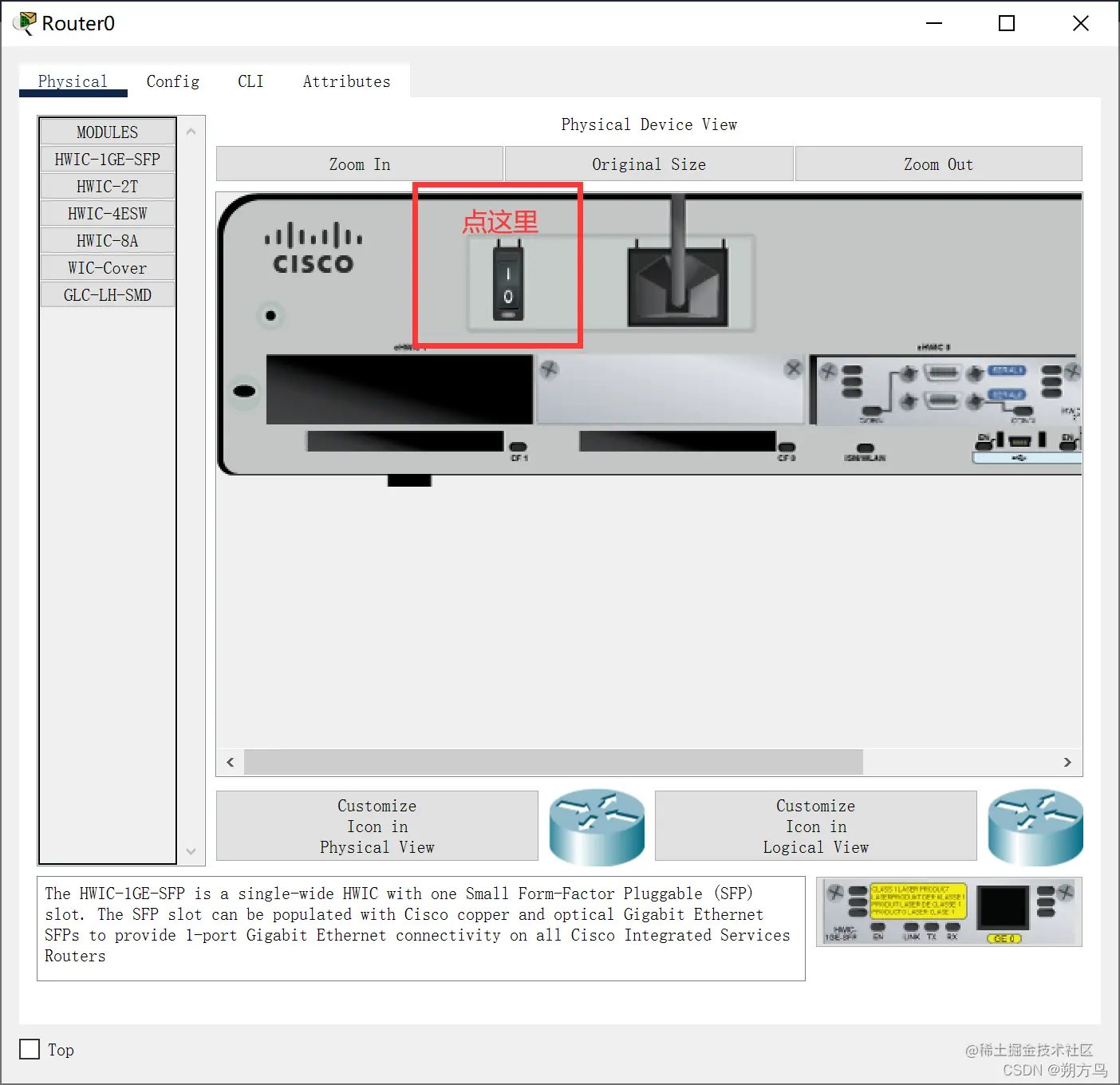

① 将设备关机

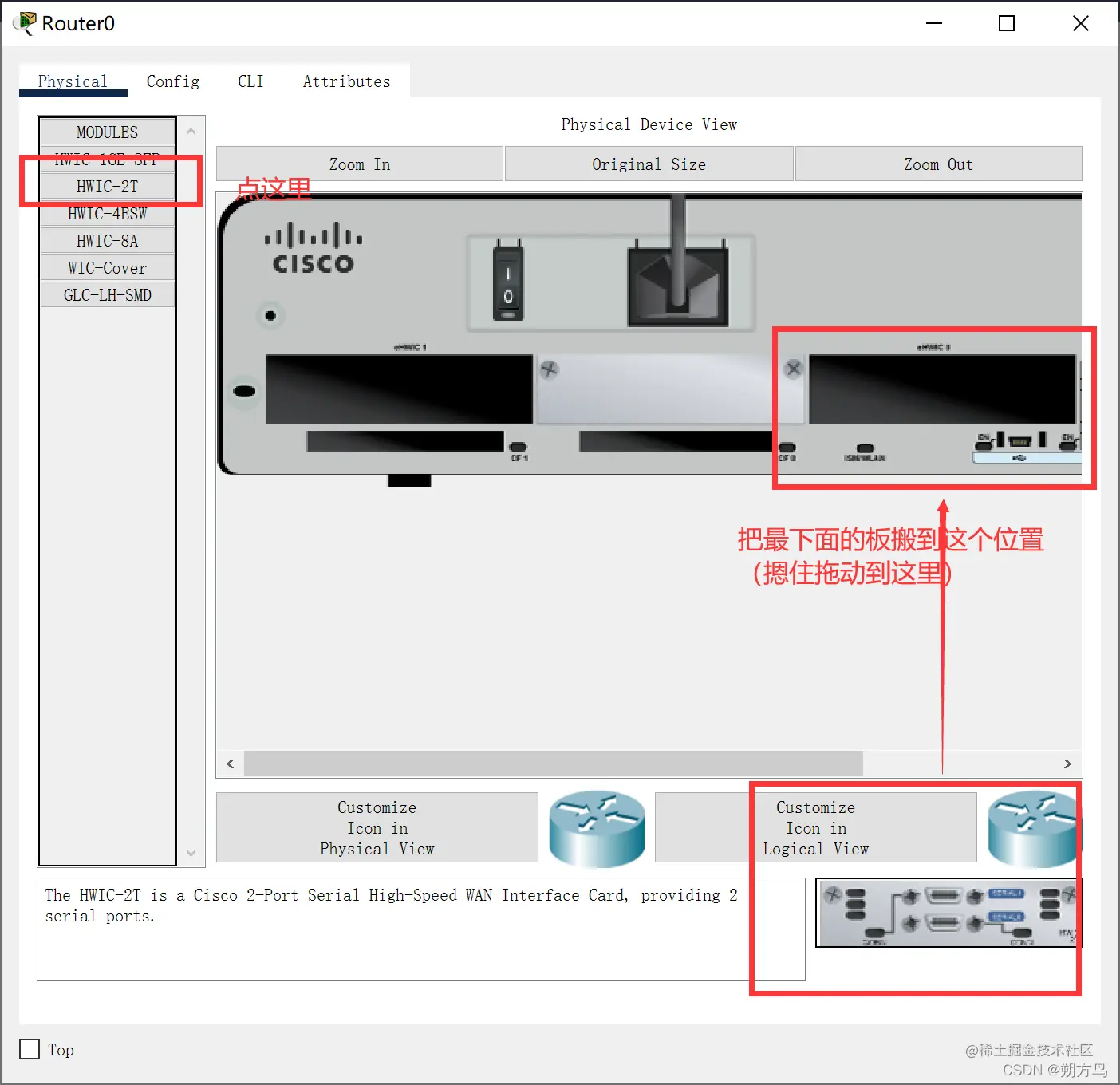

② 添加相应的模块
③ 添加完成后开机

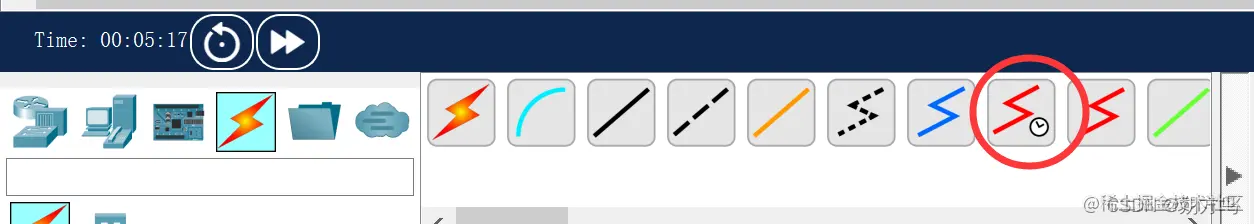

两台路由器都添加后就可以连接Serial接口了，根据本题的要求，需要用DCE线（标记的这根）。
步骤 2 ： 初始化并重新加载路由器和交换机。（略）
第 2 部分：配置基本设备设置并验证连接
步骤 1 ： 配置 PC 接口。（略）
步骤 2： 在路由器上配置基本设置。
① 配置设备名称，如拓扑和地址分配表所示。
② 禁用 DNS 查找。
③ 分配 class ****作为启用密码，以及 cisco ****作为控制台和 vty 密码。
④ 将运行配置保存到启动配置文件中。
备注：相应配置在实验一中都配置过，请自行查看实验一 使用 IOS CLI 配置基本路由器设置。
步骤 3 ： 在路由器上配置 IP 设置。
① 根据地址表分配R1和R3接口的IP地址
② S0/0/0 连接是 DCE 连接，要求使用 clock ****rate ****命令。R3 S0/0/0 配置如下所示
R3(config)# interface s0/0/0
R3(config-if)# ip address 10.1.1.2 255.255.255.252
R3(config-if)# clock rate 128000
R3(config-if)# no shutdown
步骤4：验证LAN连接。
说明：在这里就是根据要求一通ping就行了，因为没有配置静态，很多都是ping不通的，正常。问题的答案请自行查看实验二 IPv4和IPv6的静态路由配置问题答案。
步骤5：收集信息
说明：这一部分根据要求输入指令就可以， 问题的答案请自行查看实验二 IPv4和IPv6的静态路由配置问题答案。
使用的指令包括：
show ****ip ****interface brief
show ****ip ****route
第 3 部分：配置静态路由
步骤 1 ： 配置递归静态路由。
R1(config)# ip route 192.168.1.0 255.255.255.0 10.1.1.2
步骤2：配置直连静态路由。
R3(config)# ip route 192.168.0.0 255.255.255.0 S0/0/0
步骤3：配置静态路由。
R1(config)# ip route 198.133.219.0 255.255.255.0 10.1.1.2
R1(config)# ip route 198.133.219.0 255.255.255.0 S0/0/1
步骤4：删除环回地址的静态路由。
R1(config)#int lo0
R1(config-if)#no ip address
R1(config)#int lo1
R1(config-if)#no ip address
第4部分：配置和验证默认路由
R1(config)# ip route 0.0.0.0 0.0.0.0 S 0/0/1
备注：该实验的配置部分到这里就完成了，问题部分请自行查看我之前的博文实验二 IPv4和IPv6的静态路由配置问题答案，建议在配置实验时根据配置答案来做，加深一下理解。
配置出现问题或者文章有错误请评论或联系我，谢谢。
