网络的功能

定义了基于IP协议的逻辑地址，就是ip地址

• 连接不同的媒介类型

• 选择数据通过网络的最佳路径，完成逻辑地址寻址



数据封装的时候在网络层会封装ip地址的头部，形成ip数据包

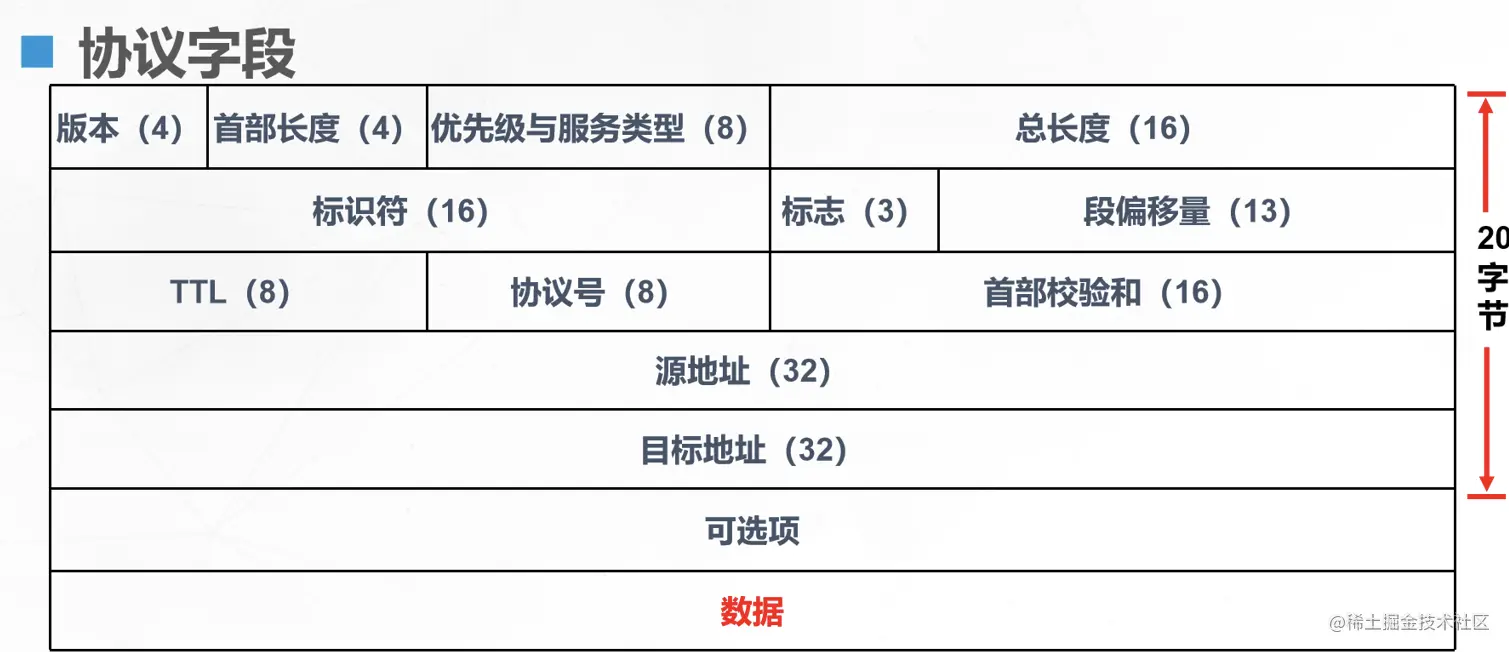

IP数据包格式（分为20字节的固定部分，表示每个ip数据包必须包含的部分，和40字节的可变长部分

通过 TTL的  返回值  确定你的  系统类型

1. win    128  左右

2. linux   64   左右

版本号（4bit）：指IP协议版本。并且通信双方使用的版本必须一致，目前我们使用的是IPv4，表示为0100   十进制  是4

----协议字段

• 首部长度（4）：IP数据包的包头长度（不包括数据）

• 优先级与服务类型（8）：该字段用于表示数据包的优先级和服务类型。通过在数据包中划分一定的优先级，服务类型定义了如何处理数据一般没有使用

• 总长度（16）：IP数据包的总长度，最长为 65535 字节，包括包头和数据。

• 标识符（16）：该字段用于表示IP数据包的标识符。当IP对上层数据进行分片时，它将给所有的分片数据分配一组编号，然后将这些编号放入标识符字段中，保证分片不会被错误地重组。标识符字段用于标志一个数据包，以便接收节点可以重组被分片的数据包



• 标志（3）：和标识符一起传递，指示不可以被分片或者最后一个分片是否发出(完整)



• 段偏移量（13）：一个数据包需要分片，指明这个分片举例原始数据开始的位置，作用重组数据



• TTL（time  to  live）生命周期（8）：可以防止一个数据包在网络中无限循环的转发下去，每经过一个路由器 -1,当TTL的值为0时，该数据包将被丢弃 0-255



• 协议号（8）：封装的上层哪个协议，ICMP:1 TCP:6 UDP:17



• 首部校验和（16）：这个字段只检验数据报的首部，不包括数据部分。这是因为数据报每经过一次路由器，都要重新计算一下首部校验和（因为，一些字段如生存时间、标志、片偏移等可能发生变化）



• 源地址（32）：源ip地址，表示发送端的IP地址



• 目标地址（32）：目标ip地址，表示接收端的IP地址

• 可选项：选项字段根据实际情况可变长，可以和IP一起使用的选项有多个。例如，可以输入创建该数据包的时间等。在可选项之后，就是上层数据

Type**** | Code | 描述***     |

| -------- | -------- | --------- |

| 0        --| 0        | Echo Reply   |

| 3        --| 0        | 网络不可达   |

| 3        --| 1        | 主机不可达   |

| 3       -- | 2        | 协议不可达   |

| 3        --| 3        | 端口不可达   |

| 11       --| 0       | 超时         |

| 8       -- | 0        | Echo Request

PING：

Ping是网络设备、Windows、Unix和Linux平台上的一个命令，其实是一个小巧而实用的应用程序，该应用基于ICMP协议。

Ping常用于探测到达目的节点的网络可达性。

PING的选项

显示自己 IP地址----   ipconfig

ping  --help--------   显示帮助命令

-t            ------------ 长ping

-l size       ----------- 发送缓冲区大小。

-w             超时等待时间

-n             指定ping 几次

ping  -t  ip地址  长ping   -----------ctrl+c  停止



ping  -l  指定包的大小（1600 2000）   ip地址



ping  -w  指定等待时间（默认是秒：2 ）  ip 地址



ping  -n  指定的次数（5） ip 地址
