数据库设计

1 - 数据库设计简介

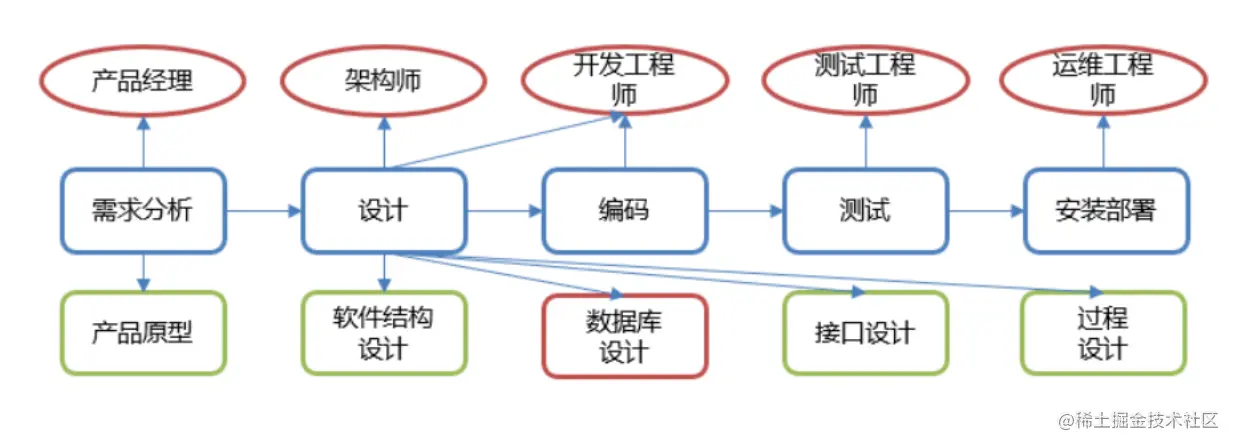

软件的研发步骤

数据库设计概念
- 数据库设计就是根据业务系统的具体需求，结合我们所选用的 DBMS，为这个业务系统构造出最优的数据存储模型
- 建立数据库中的表结构以及表与表之间的关联关系的过程
- 有哪些表？表里有哪些字段？表和表之间有什么关系？
数据库设计的步骤
- 需求分析（数据是什么? 数据具有哪些属性? 数据与属性的特点是什么?）
- 逻辑分析（通过 ER 图对数据库进行逻辑建模，不需要考虑我们所选用的数据库管理系统）

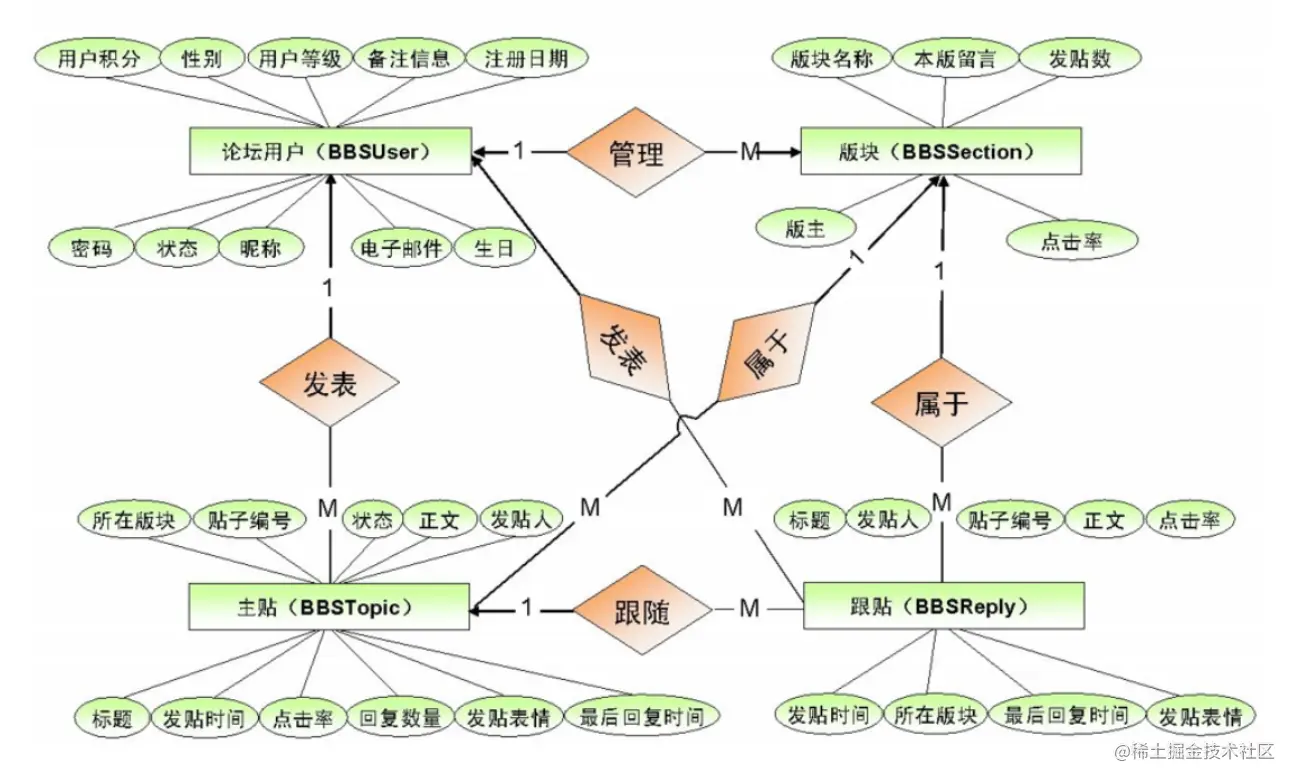

  如下图就是 ER(Entity/Relation) 图：

物理设计（根据数据库自身的特点把逻辑设计转换为物理设计）
维护设计（对新的需求进行建表；表优化）
表关系
- 一对一
  - 如：用户和用户详情
  - 一对一关系多用于表拆分，将一个实体中经常使用的字段放一张表，不经常使用的字段放另一张表，用于提升查询性能
- 一对多
  - 如：部门和员工

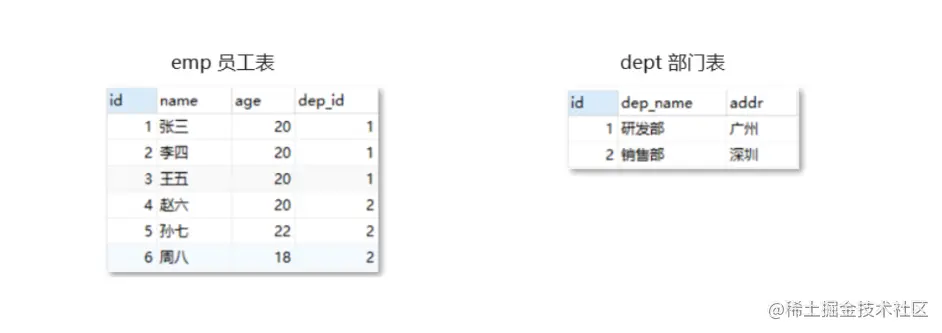

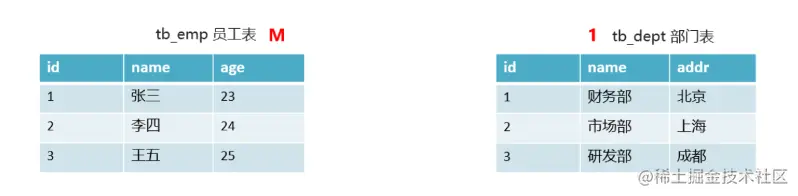

  - 一个部门对应多个员工，一个员工对应一个部门，如下图：

多对多
- 如：商品和订单
- 一个商品对应多个订单，一个订单包含多个商品

2 - 表关系：一对一

一对一
- 如：用户和用户详情
- 一对一关系多用于表拆分，将一个实体中经常使用的字段放一张表，不经常使用的字段放另一张表，用于提升查询性能
实现方式

在任意一方加入外键，关联另一方主键，并且设置外键为唯一(UNIQUE)

案例

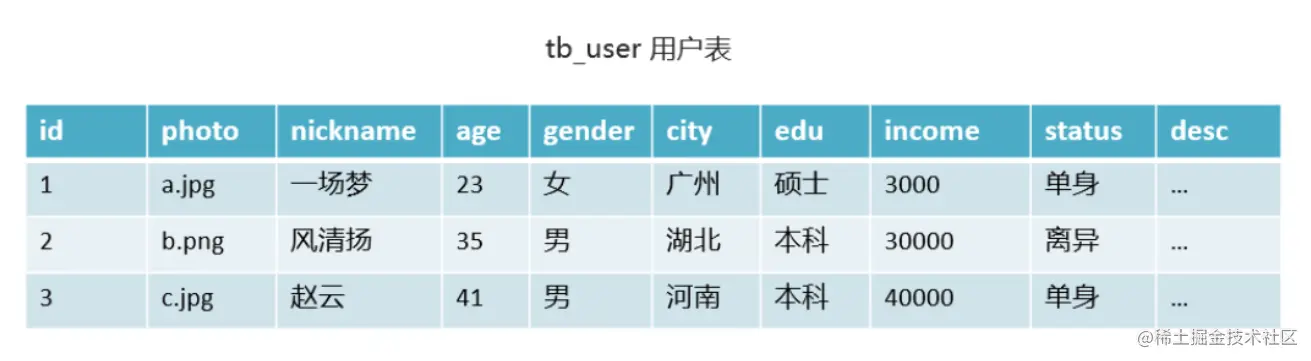

我们以用户表举例：

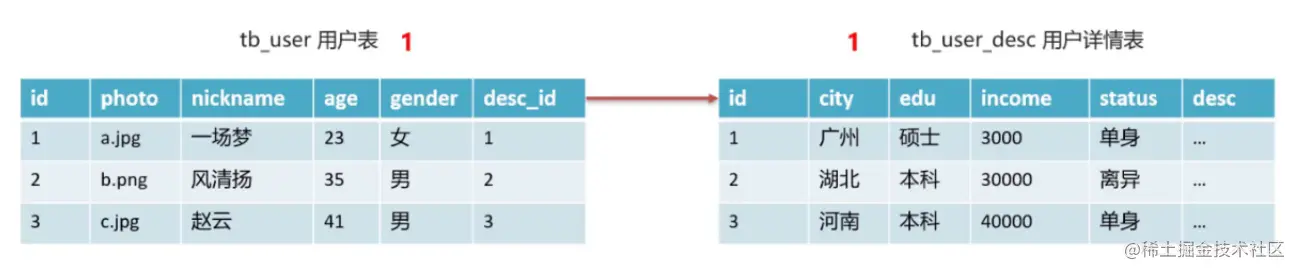

而在真正使用过程中发现 id、photo、nickname、age、gender 字段比较常用，此时就可以将这张表查分成两张表

建表语句如下：

create table tb_user_desc (
        id int primary key auto_increment,
        city varchar(20),
        edu varchar(10),
        income int,
        status char(2),
        des varchar(100)
);

create table tb_user (
        id int primary key auto_increment,
        photo varchar(100),
        nickname varchar(50),
        age int,
        gender char(1),
        desc_id int unique,

        -- 添加外键
        CONSTRAINT fk_user_desc FOREIGN KEY(desc_id) REFERENCES tb_user_desc(id)
);

3 - 表关系：一对多

一对多
- 如：部门和员工
- 一个部门对应多个员工，一个员工对应一个部门
实现方式

在多的一方建立外键，指向一的一方的主键
案例

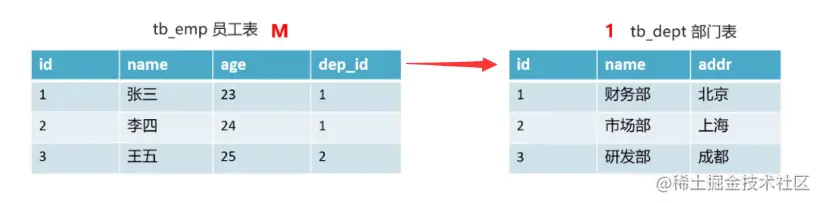

我们还是以员工表和部门表举例：

经过分析，员工表属于多的一方，而部门表属于一的一方，此时我们会在员工表中添加一列（dep_id），指向于部门表的主键（id）：

建表语句如下：

-- 删除表
DROP TABLE IF EXISTS tb_emp;
DROP TABLE IF EXISTS tb_dept;

-- 部门表
CREATE TABLE tb_dept(
	id int primary key auto_increment,
	dep_name varchar(20),
	addr varchar(20)
);
-- 员工表
CREATE TABLE tb_emp(
	id int primary key auto_increment,
	name varchar(20),
	age int,
	dep_id int,

	-- 添加外键 dep_id 关联 dept 表的 id 主键
	CONSTRAINT fk_emp_dept FOREIGN KEY(dep_id) REFERENCES tb_dept(id)
);

4 - 表关系：多对多

多对多
- 如：商品和订单
- 一个商品对应多个订单，一个订单包含多个商品
实现方式

==建立第三张中间表，中间表至少包含两个外键，分别关联两方主键==
案例

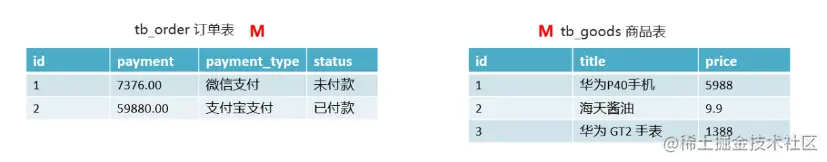

我们以订单表和商品表举例：

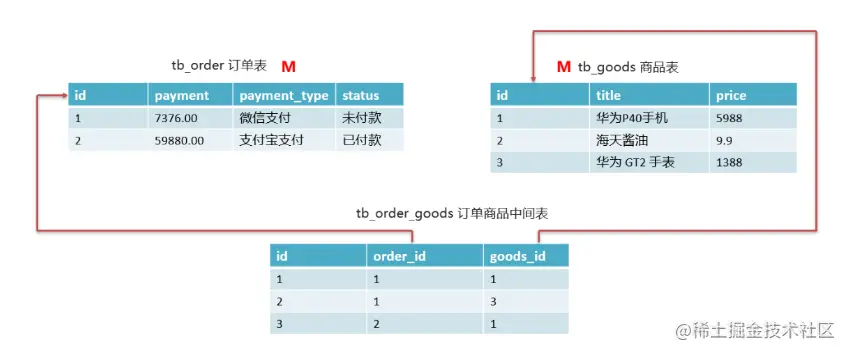

经过分析，订单表和商品表都属于多的一方，此时需要创建一个中间表，在中间表中添加订单表的外键和商品表的外键指向两张表的主键：

建表语句如下：

-- 删除表
DROP TABLE IF EXISTS tb_order_goods;
DROP TABLE IF EXISTS tb_order;
DROP TABLE IF EXISTS tb_goods;

-- 订单表
CREATE TABLE tb_order(
	id int primary key auto_increment,
	payment double(10,2),
	payment_type TINYINT,
	status TINYINT
);

-- 商品表
CREATE TABLE tb_goods(
	id int primary key auto_increment,
	title varchar(100),
	price double(10,2)
);

-- 订单商品中间表
CREATE TABLE tb_order_goods(
	id int primary key auto_increment,
	order_id int,
	goods_id int,
	count int
);

-- 建完表后，添加外键
alter table tb_order_goods add CONSTRAINT fk_order_id FOREIGN key(order_id) REFERENCES tb_order(id);
alter table tb_order_goods add CONSTRAINT fk_goods_id FOREIGN key(goods_id) REFERENCES tb_goods(id);

5 - 数据库设计案例

根据下图设计表及表和表之间的关系：

经过分析，我们分为专辑表、曲目表、短评表、用户表 4 张表

一个专辑可以有多个曲目，一个曲目只能属于某一张专辑，所以专辑表和曲目表的关系是 一对多

一个专辑可以被多个用户进行评论，一个用户可以对多个专辑进行评论，所以专辑表和用户表的关系是 多对多

一个用户可以发多个短评，一个短评只能是某一个人发的，所以用户表和短评表的关系是 一对多
