网络层IP数据包

目录：

• 网络层功能
• IP数据包
• ICMP协议
• ARP协议

网络层功能：

1. 定义基于皮协议的逻辑地址
2. 连接不同的媒介类型
3. 通过网络获取最佳路径

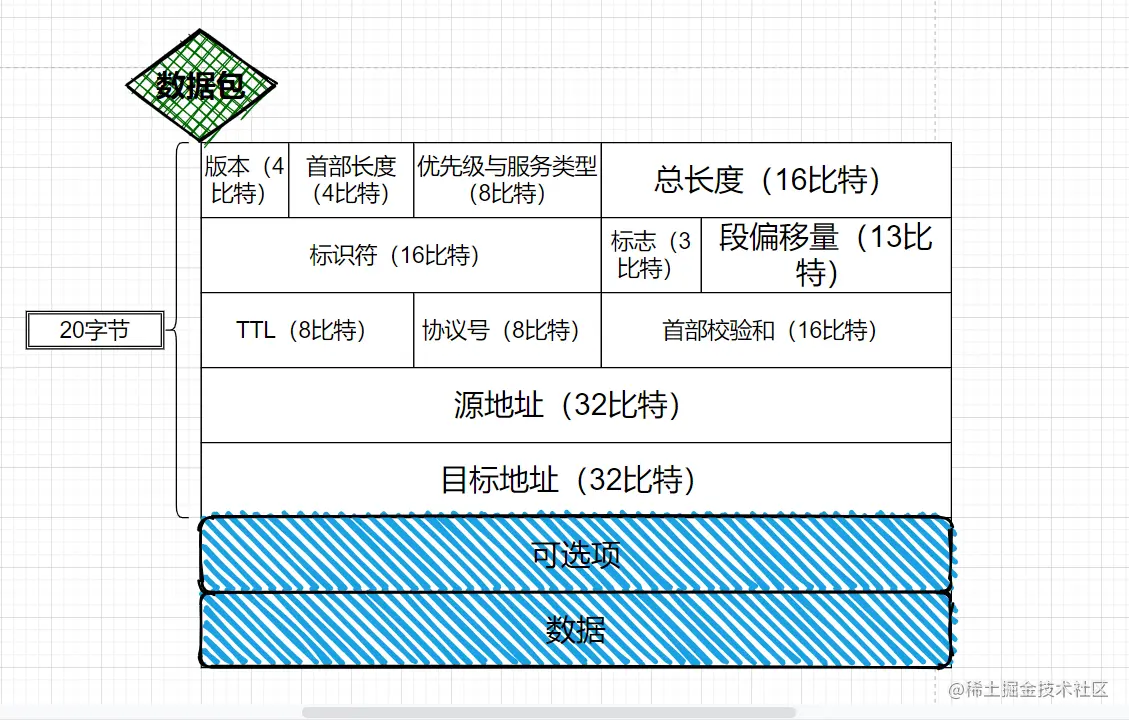

IP数据包：

简单描述作用：

• 版本号：IP协议的版本（目前为IPV4）
• TTL生命周期：根据返回的值，确定所用的系统类型；并且可以防止数据包一直转发
• 段偏移量：将数据包重组
• 标识符：将数据进行分片
• 标志：看分片是否完整
• 优先级与服务类型：表示数据包的优先级
• 协议号：封装上层用的那个协议
• 可选项：增强ip数据包功能

ICMP协议：

控制消息协议是IP协议的辅助协议

ping格式：

• ping 空格 ip地址 [选项]

ping的基本命令：

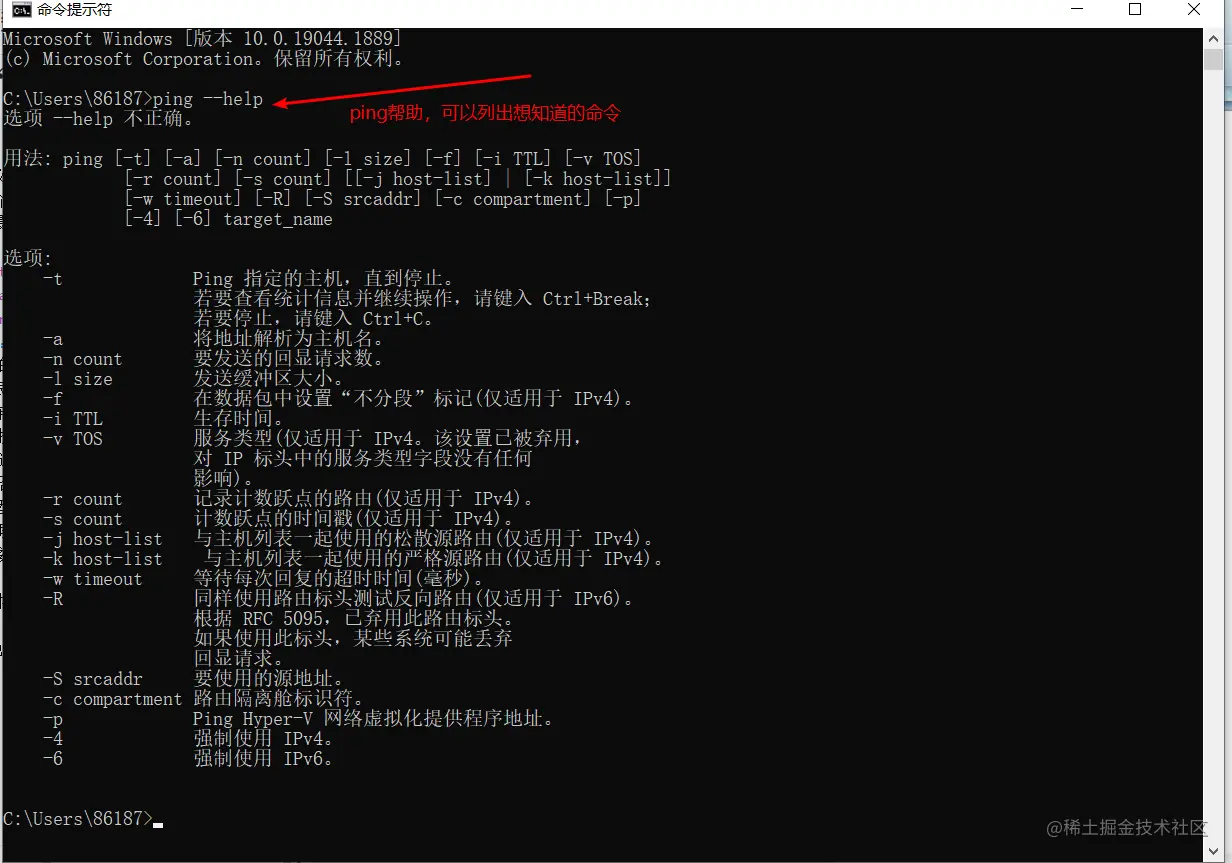

• ping --help

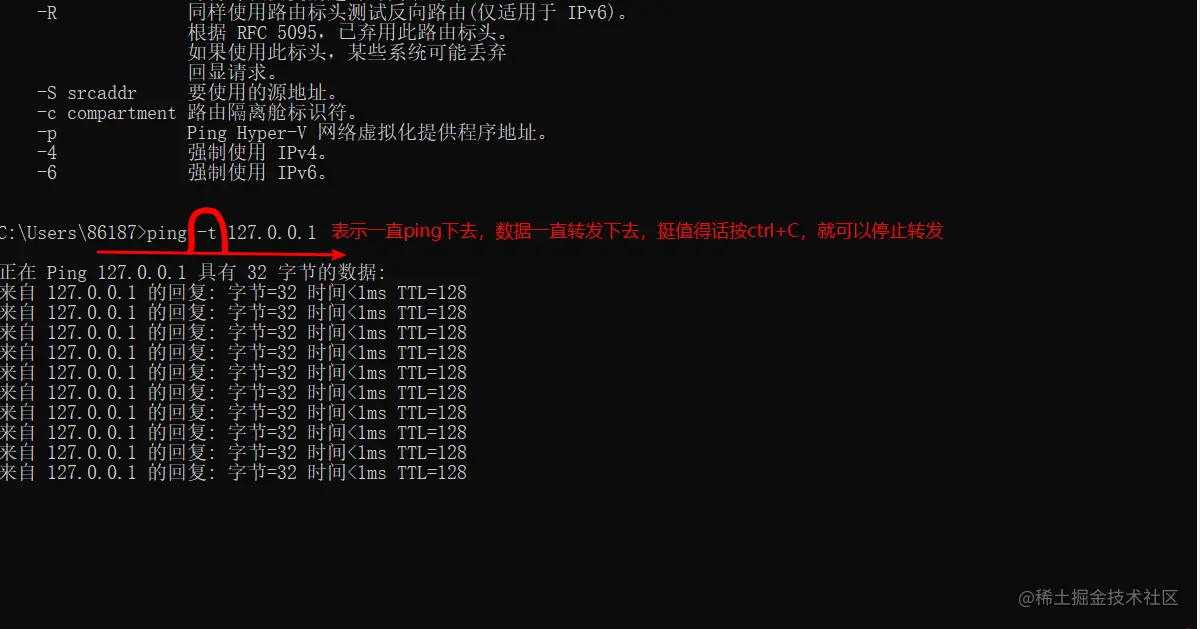

• ping -t ip地址

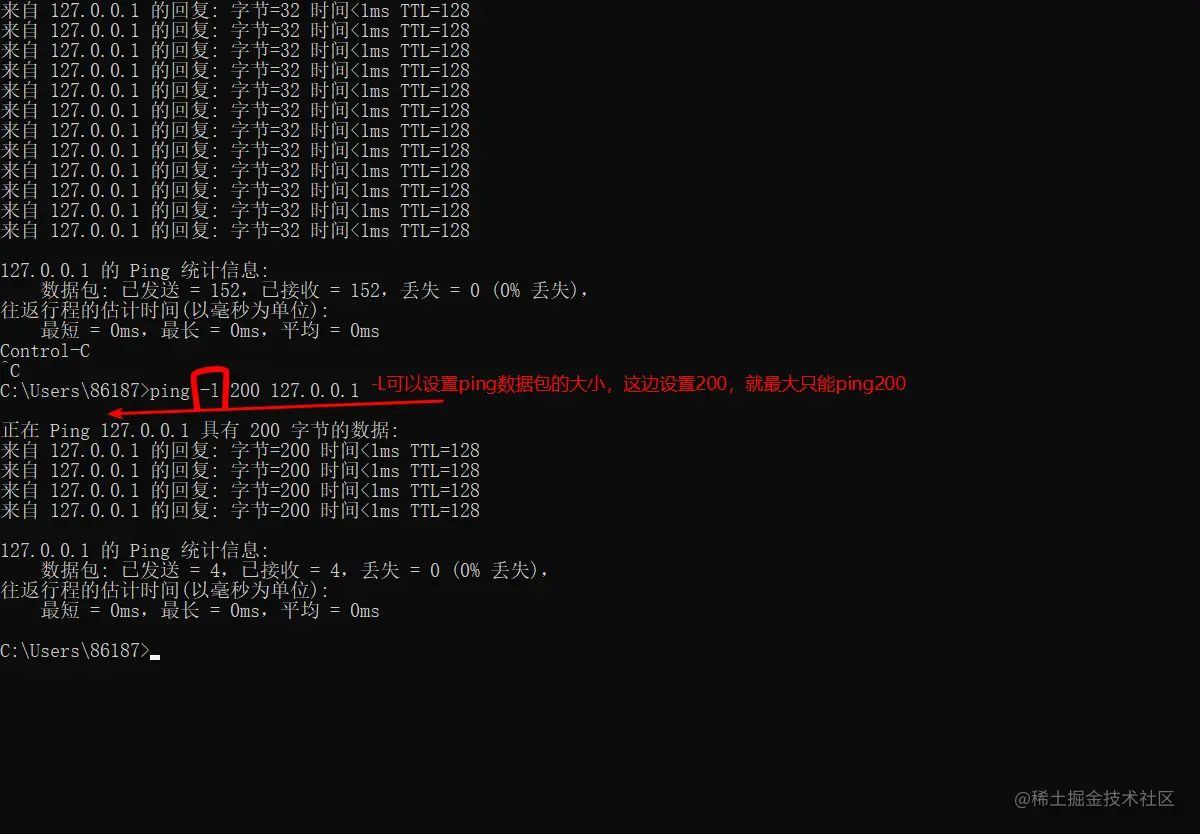

• ping -l [指定包大小] ip地址

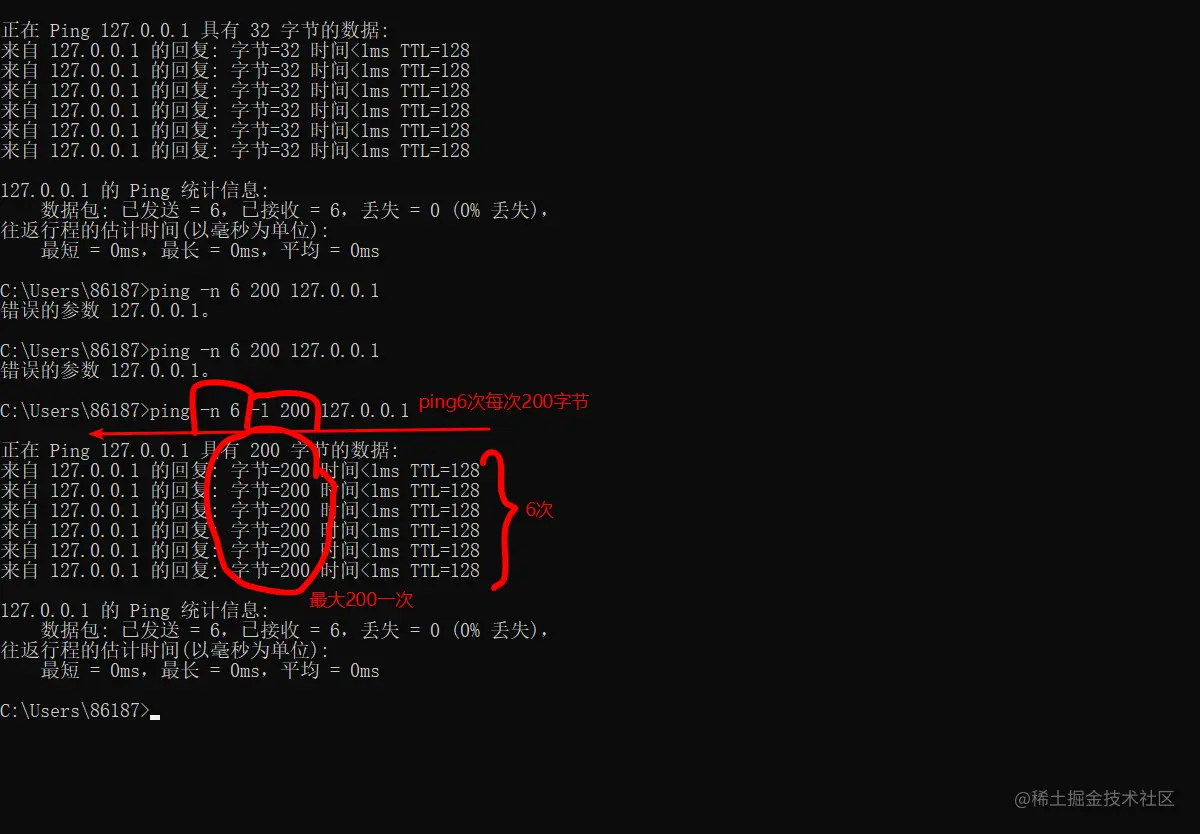

• ping -n [指定ping次数] ip 地址 命令也可以一起使用

网络波动与ping不通的区别：

• 网络波动：偶尔丢包，但是会ping的通
• ping不通：没有一个数据包能到达
• （tip:ping不通不一定代表不通）

ARP协议：

1. 地址解析协议：通过IP地址得到MAC地址
2. 免费ARP报文作用：检测是否有地址重复（设置重复了，windows不会提示，路由器会提示）

ARP协议工作过程：

1. 如果PC1想和PC2通信，就要先知道PC2 192.168.1.2的mac地址。

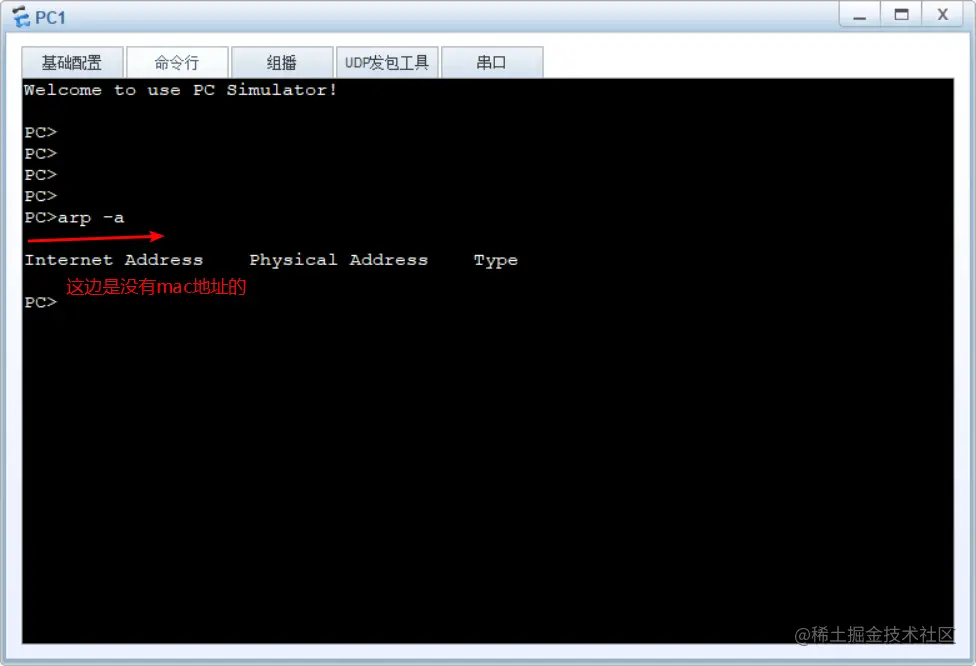

2. 首先PC1会看本机的ARP地址缓存表中有没有PC2的mac地址，有就直接通信过去
3. 没有的话，就发送广播，询问那个PC机有192.168.1.2的mac地址

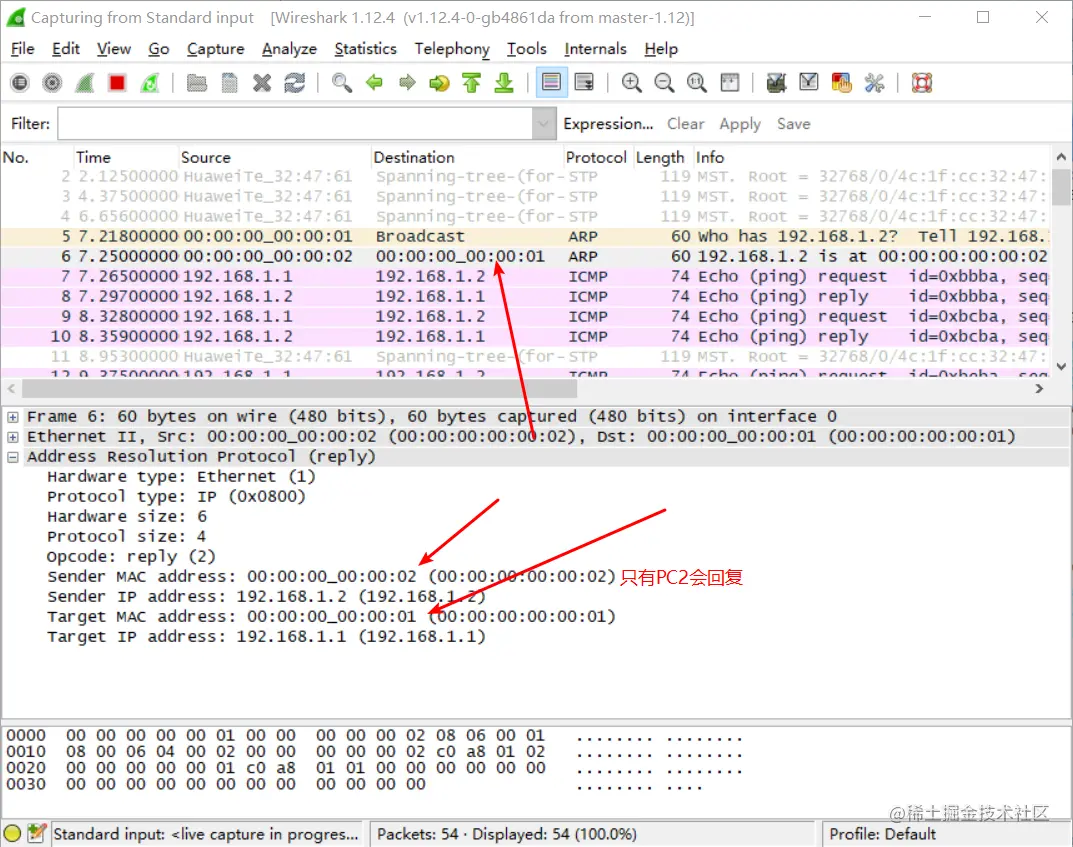

4. 同一网段的全部机器都会收到广播，但是只有PC2会回复（因为是发给PC2的。其他机器，发现不是他们的，就会丢弃）

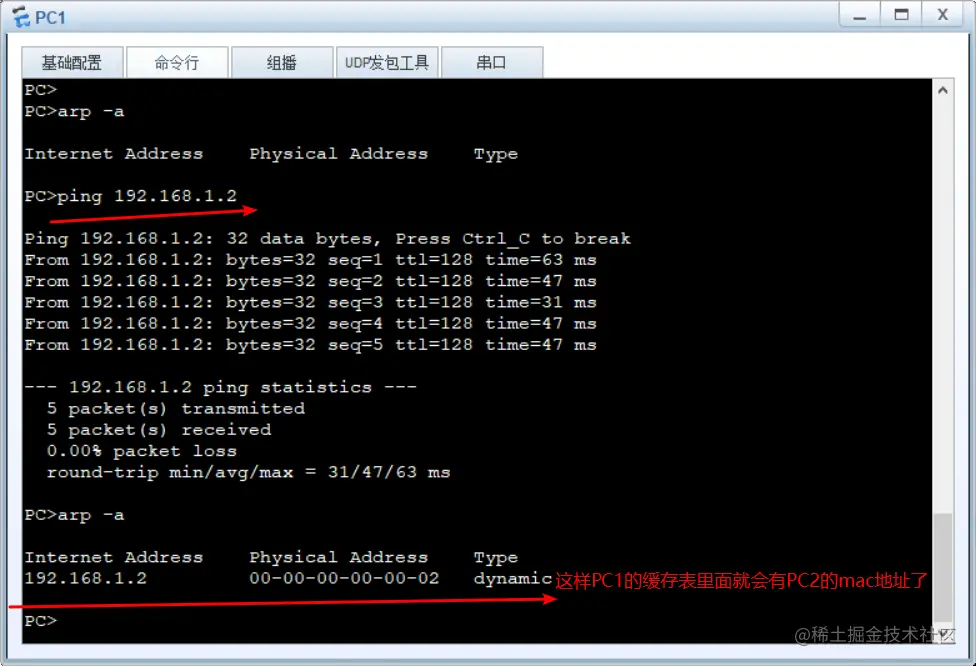

5. PC1收到PC2的回复的数据包，数据包里面就会携带PC2的mac地址 通过ARP协议知道mac地址后，进行数据帧的封装。
