一、环境介绍
操作系统: win10 64位
QT版本: QT5.12.6
编译器: MinGW 32
ffmpeg版本: 4.2.2
二、功能介绍
使用QT+ffmpeg设计的流媒体播放器，实时播放RTMP、RTSP视频流渲染显示。
测试大华摄像头、海康摄像头、CCTV直播频道等视频均可正常播放，实测延迟时间在1秒以内。

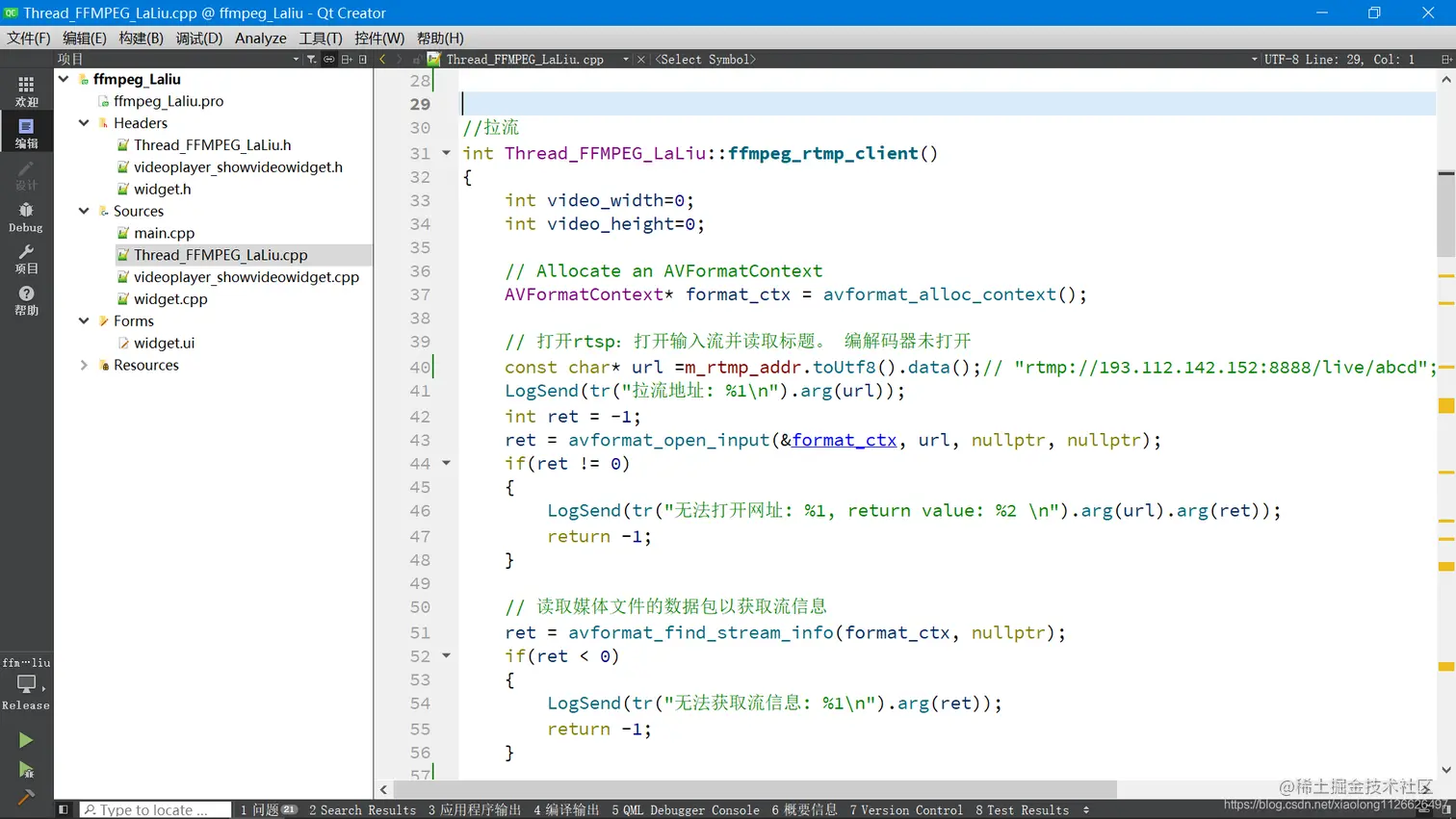

部分工程代码截图:

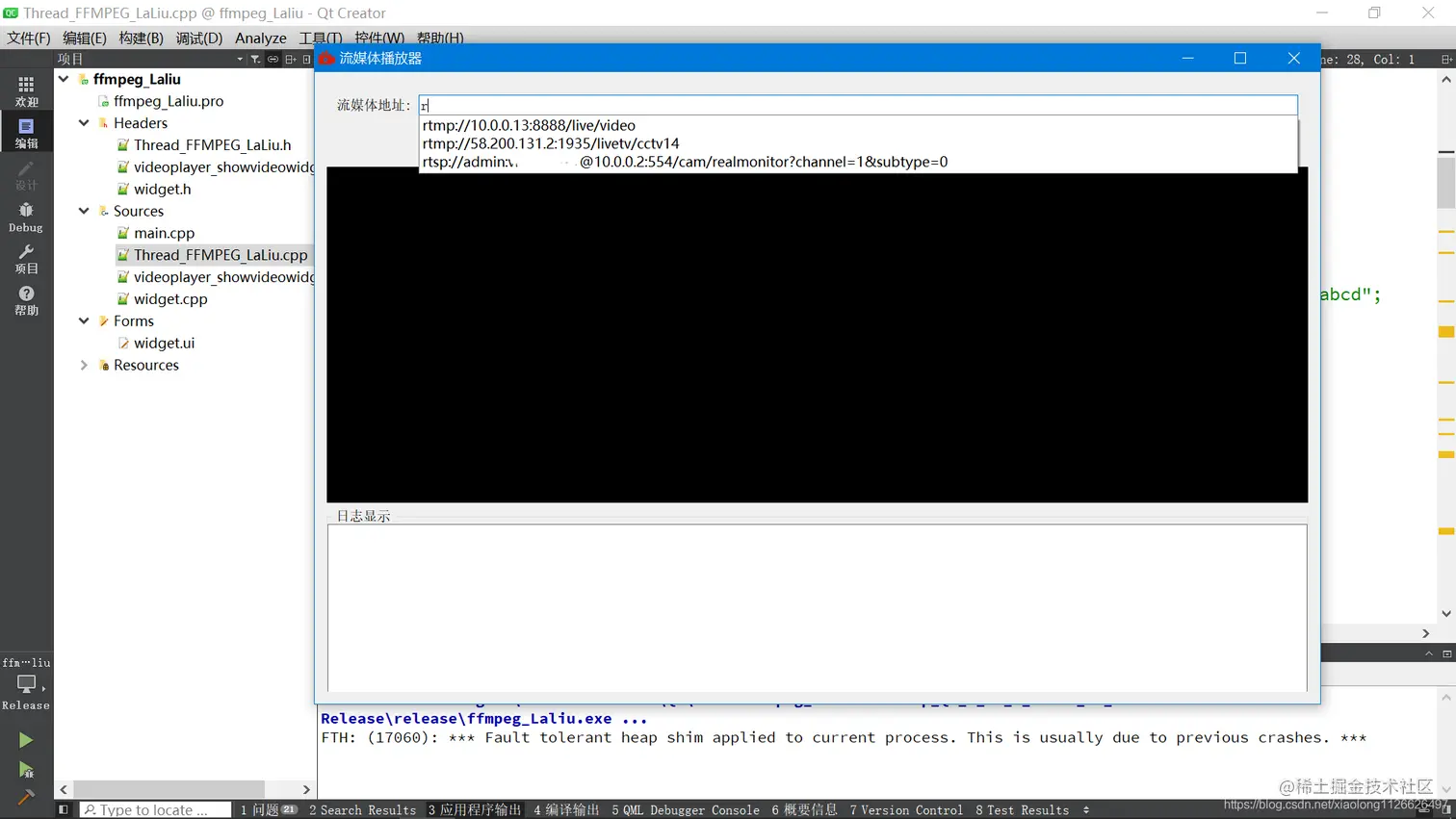

软件运行效果:

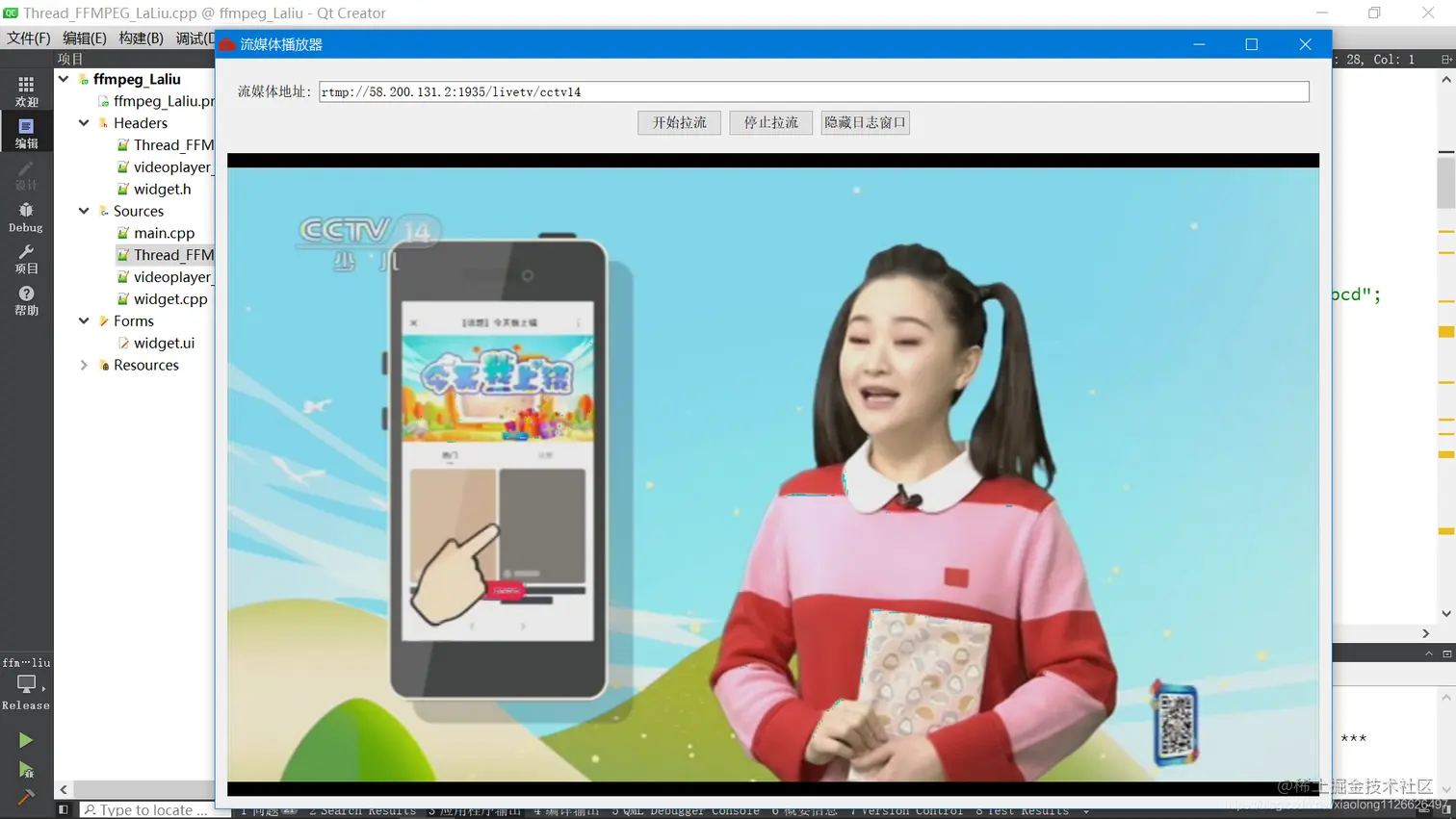

CCVT的RTMP流拉取效果:

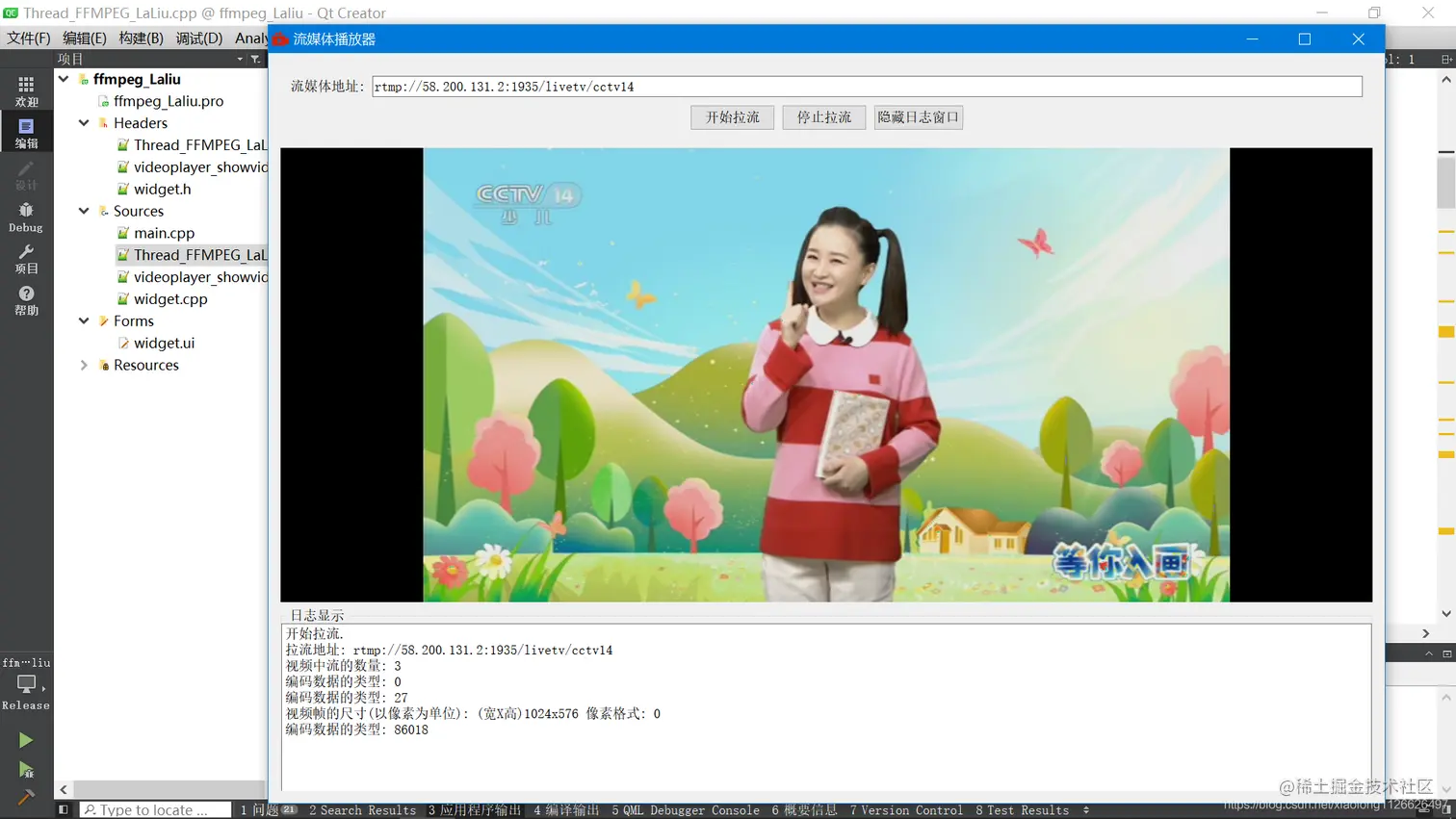

CCVT的RTMP流拉取效果--隐藏日志窗口:
大华摄像头的RTMP流拉取效果:

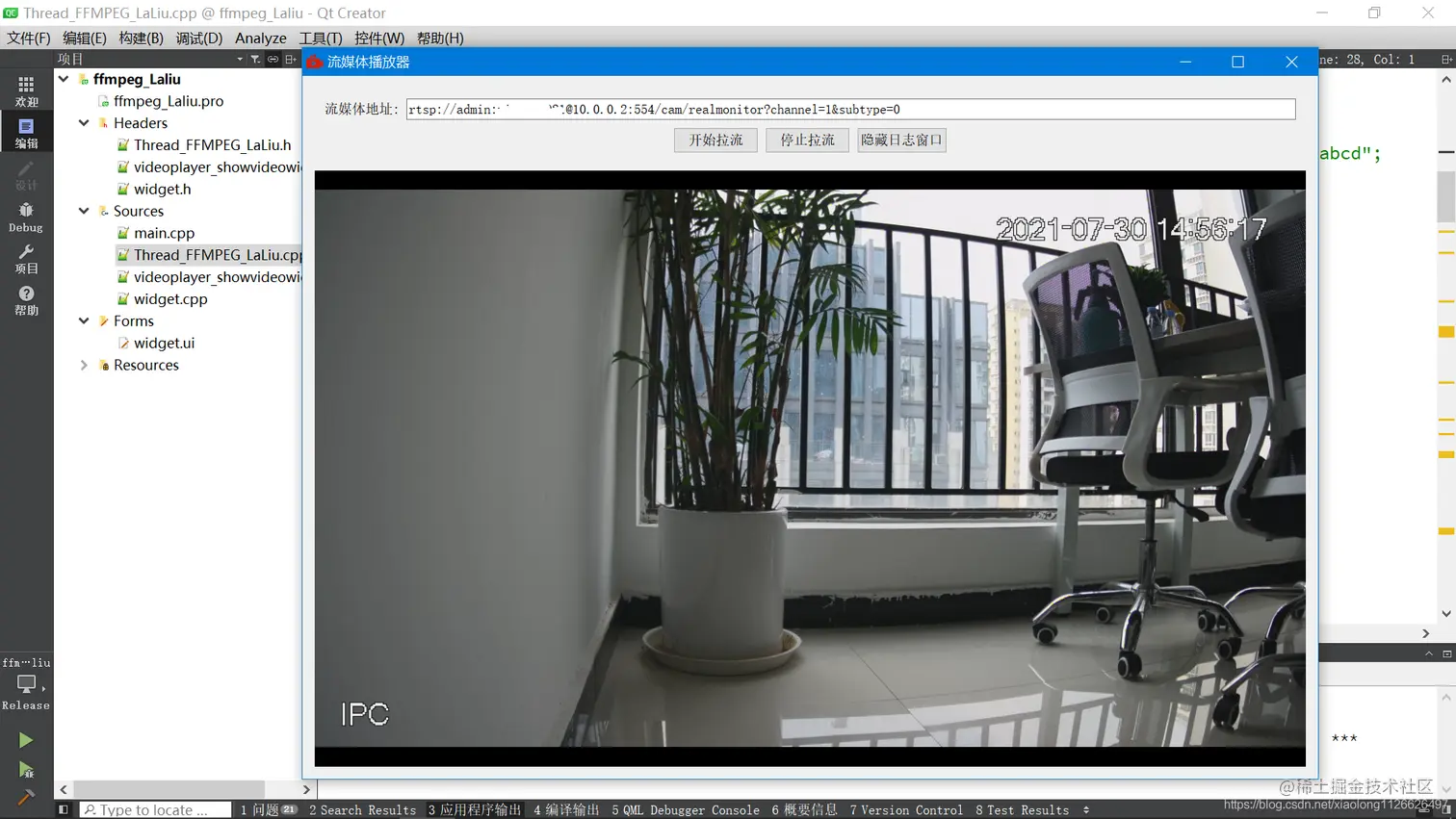

大华摄像头的RTSP流拉取效果:
三、RTMP与RTSP协议介绍
RTMP
RTMP是Real Time Messaging Protocol（实时消息传输协议）的首字母缩写。该协议基于TCP，是一个协议族，包括RTMP基本协议及RTMPT/RTMPS/RTMPE等多种变种。RTMP是一种设计用来进行实时数据通信的网络协议，主要用来在Flash/AIR平台和支持RTMP协议的流媒体/交互服务器之间进行音视频和数据通信。支持该协议的软件包括Adobe Media Server/Ultrant Media Server/red5等。RTMP与HTTP一样，都属于TCP/IP四层模型的应用层。
RTMP又是Routing Table Maintenance Protocol（路由选择表维护协议）的缩写。 在 AppleTalk 协议组中，路由选择表维护协议（RTMP，Routing Table Maintenance Protocol）是一种传输层协议，它在 AppleTalk 路由器中建立并维护路由选择表。RTMP 基于路由选择信息协议（RIP）。正如 RIP 一样，RTMP 使用跳数作为路由计量标准。一个数据包从源 网络发送到目标网络，必须通过的路由器或其它中间介质节点数目的计算结果即为跳数。
RTSP
RTSP（Real Time Streaming Protocol），RFC2326，实时流传输协议，是TCP/IP协议体系中的一个应用层协议，由哥伦比亚大学、网景和RealNetworks公司提交的IETF RFC标准。该协议定义了一对多应用程序如何有效地通过IP网络传送多媒体数据。RTSP在体系结构上位于RTP和RTCP之上，它使用TCP或UDP完成数据传输。HTTP与RTSP相比，HTTP请求由客户机发出，服务器作出响应；使用RTSP时，客户机和服务器都可以发出请求，即RTSP可以是双向的。RTSP是用来控制声音或影像的多媒体串流协议，并允许同时多个串流需求控制，传输时所用的网络通讯协定并不在其定义的范围内，服务器端可以自行选择使用TCP或UDP来传送串流内容，它的语法和运作跟HTTP 1.1类似，但并不特别强调时间同步，所以比较能容忍网络延迟。而前面提到的允许同时多个串流需求控制（Multicast），除了可以降低服务器端的网络用量，更进而支持多方视讯会议（Video Conference）。因为与HTTP1.1的运作方式相似，所以代理服务器〈Proxy〉的快取功能〈Cache〉也同样适用于RTSP，并因RTSP具有重新导向功能，可视实际负载情况来转换提供服务的服务器，以避免过大的负载集中于同一服务器而造成延迟。
四、FFMPEG介绍
FFmpeg是一套可以用来记录、转换数字音频、视频，并能将其转化为流的开源计算机程序。采用LGPL或GPL许可证。它提供了录制、转换以及流化音视频的完整解决方案。它包含了非常先进的音频/视频编解码库libavcodec，为了保证高可移植性和编解码质量，libavcodec里很多code都是从头开发的。
多媒体视频处理工具FFmpeg有非常强大的功能包括视频采集功能、视频格式转换、视频抓图、给视频加水印等。
FFmpeg在Linux平台下开发，但它同样也可以在其它操作系统环境中编译运行，包括Windows、Mac OS X等。这个项目最早由Fabrice Bellard发起，2004年至2015年间由Michael Niedermayer主要负责维护。许多FFmpeg的开发人员都来自MPlayer项目，而且当前FFmpeg也是放在MPlayer项目组的服务器上。项目的名称来自MPEG视频编码标准，前面的"FF"代表"Fast Forward"。FFmpeg编码库可以使用GPU加速。
五、核心代码
5.1 xxx.pro :MinGW配置方式
QT += core gui
QT += multimediawidgets
QT += xml
QT += multimedia
QT += network
QT += widgets
QT += serialport
greaterThan(QT_MAJOR_VERSION, 4): QT += widgets
CONFIG += c++11
# The following define makes your compiler emit warnings if you use
# any Qt feature that has been marked deprecated (the exact warnings
# depend on your compiler). Please consult the documentation of the
# deprecated API in order to know how to port your code away from it.
DEFINES += QT_DEPRECATED_WARNINGS
# You can also make your code fail to compile if it uses deprecated APIs.
# In order to do so, uncomment the following line.
# You can also select to disable deprecated APIs only up to a certain version of Qt.
#DEFINES += QT_DISABLE_DEPRECATED_BEFORE=0x060000 # disables all the APIs deprecated before Qt 6.0.0
SOURCES += \
Thread_FFMPEG_LaLiu.cpp \
main.cpp \
videoplayer_showvideowidget.cpp \
widget.cpp
HEADERS += \
Thread_FFMPEG_LaLiu.h \
videoplayer_showvideowidget.h \
widget.h
FORMS += \
widget.ui
# Default rules for deployment.
qnx: target.path = /tmp/$${TARGET}/bin
else: unix:!android: target.path = /opt/$${TARGET}/bin
!isEmpty(target.path): INSTALLS += target
win32
{
message('运行win32版本')
INCLUDEPATH+=C:/FFMPEG/ffmpeg_x86_4.2.2/include
LIBS+=C:/FFMPEG/ffmpeg_x86_4.2.2/bin/av*
LIBS+=C:/FFMPEG/ffmpeg_x86_4.2.2/bin/sw*
LIBS+=C:/FFMPEG/ffmpeg_x86_4.2.2/bin/pos*
}
RESOURCES += \
image.qrc
RC_ICONS=main.ico
5.2 xxx.pro: VS编译器配置方式
QT += core gui
QT += multimediawidgets
QT += xml
QT += multimedia
QT += network
QT += widgets
QT += serialport
greaterThan(QT_MAJOR_VERSION, 4): QT += widgets
CONFIG += c++11
# The following define makes your compiler emit warnings if you use
# any Qt feature that has been marked deprecated (the exact warnings
# depend on your compiler). Please consult the documentation of the
# deprecated API in order to know how to port your code away from it.
DEFINES += QT_DEPRECATED_WARNINGS
# You can also make your code fail to compile if it uses deprecated APIs.
# In order to do so, uncomment the following line.
# You can also select to disable deprecated APIs only up to a certain version of Qt.
#DEFINES += QT_DISABLE_DEPRECATED_BEFORE=0x060000 # disables all the APIs deprecated before Qt 6.0.0
SOURCES += \
Thread_FFMPEG_LaLiu.cpp \
main.cpp \
videoplayer_showvideowidget.cpp \
widget.cpp
HEADERS += \
Thread_FFMPEG_LaLiu.h \
videoplayer_showvideowidget.h \
widget.h
FORMS += \
widget.ui
# Default rules for deployment.
qnx: target.path = /tmp/$${TARGET}/bin
else: unix:!android: target.path = /opt/$${TARGET}/bin
!isEmpty(target.path): INSTALLS += target
win32
{
message('运行win32版本')
INCLUDEPATH+=C:/FFMPEG/ffmpeg_x86_x64_3.3.2/include
LIBS+=C:/FFMPEG/ffmpeg_x86_x64_3.3.2/lib/avcodec.lib
LIBS+=C:/FFMPEG/ffmpeg_x86_x64_3.3.2/lib/avformat.lib
LIBS+=C:/FFMPEG/ffmpeg_x86_x64_3.3.2/lib/avfilter.lib
LIBS+=C:/FFMPEG/ffmpeg_x86_x64_3.3.2/lib/avutil.lib
LIBS+=C:/FFMPEG/ffmpeg_x86_x64_3.3.2/lib/swresample.lib
LIBS+=C:/FFMPEG/ffmpeg_x86_x64_3.3.2/lib/swscale.lib
}
RESOURCES += \
image.qrc
RC_ICONS=main.ico
5.3 widget.h
#ifndef WIDGET_H
#define WIDGET_H
#pragma execution_character_set("utf-8")
#include <QWidget>
#include <QCompleter>
#include "Thread_FFMPEG_LaLiu.h"
QT_BEGIN_NAMESPACE
namespace Ui { class Widget; }
QT_END_NAMESPACE
//主线程
class Widget : public QWidget
{
Q_OBJECT
public:
Widget(QWidget *parent = nullptr);
~Widget();
void SetStyle(const QString &qssFile);
void Log_Text_Display(QPlainTextEdit *plainTextEdit_log,QString text);
private slots:
void Log_Display(QString text);
void VideoDataDisplay(QImage image);
void on_pushButton_start_clicked();
void on_pushButton_stop_play_clicked();
void on_pushButton_no_display_clicked();
private:
Ui::Widget *ui;
bool log_widge_state=true;
};
#endif // WIDGET_H
5.4 widget.cpp
#include "widget.h"
#include "ui_widget.h"
/*
* 设置QT界面的样式
*/
void Widget::SetStyle(const QString &qssFile) {
QFile file(qssFile);
if (file.open(QFile::ReadOnly)) {
QString qss = QLatin1String(file.readAll());
qApp->setStyleSheet(qss);
QString PaletteColor = qss.mid(20,7);
qApp->setPalette(QPalette(QColor(PaletteColor)));
file.close();
}
else
{
qApp->setStyleSheet("");
}
}
Widget::Widget(QWidget *parent)
: QWidget(parent)
, ui(new Ui::Widget)
{
ui->setupUi(this);
/*基本设置*/
// this->SetStyle(":/images/blue.css"); //设置样式表
this->setWindowIcon(QIcon(":/main.ico")); //设置图标
this->setWindowTitle("流媒体播放器");
//构建默认地址
QStringList listyear;
listyear<<"rtmp://10.0.0.13:8888/live/video"
<<"rtmp://58.200.131.2:1935/livetv/cctv14"
<<"rtsp://admin:vioovi2021@10.0.0.2:554/cam/realmonitor?channel=1&subtype=0"
; //列表
QCompleter *year = new QCompleter(listyear);//构建自动补全器
ui->lineEdit_rtmp_url->setCompleter(year); //设置自动补全器功能
//连接拉流线程的图像输出信号
connect(&thread_laliu,SIGNAL(VideoDataOutput(QImage )),this,SLOT(VideoDataDisplay(QImage )));
//连接拉流线程的日志信息
connect(&thread_laliu,SIGNAL(LogSend(QString)),this,SLOT(Log_Display(QString)));
}
Widget::~Widget()
{
delete ui;
}
//视频刷新显示
void Widget::VideoDataDisplay(QImage image)
{
ui->widget_display->slotGetOneFrame(image);
}
/*日志显示*/
void Widget::Log_Text_Display(QPlainTextEdit *plainTextEdit_log,QString text)
{
plainTextEdit_log->insertPlainText(text);
//移动滚动条到底部
QScrollBar *scrollbar = plainTextEdit_log->verticalScrollBar();
if(scrollbar)
{
scrollbar->setSliderPosition(scrollbar->maximum());
}
}
//日志显示
void Widget::Log_Display(QString text)
{
Log_Text_Display(ui->plainTextEdit_log,text);
}
//开始拉流
void Widget::on_pushButton_start_clicked()
{
on_pushButton_stop_play_clicked();
//设置地址
thread_laliu.SetRTMPAddr(ui->lineEdit_rtmp_url->text());
//开始运行线程
thread_laliu.start();
}
/*
工程: ffmpeg_Laliu
日期: 2021-07-30
作者: DS小龙哥
环境: win10 QT5.12.6 MinGW32
功能: 停止播放
*/
void Widget::on_pushButton_stop_play_clicked()
{
if(thread_laliu.isRunning())
{
thread_laliu.Exit_process();
thread_laliu.quit();
thread_laliu.wait();
}
}
/*
工程: ffmpeg_Laliu
日期: 2021-07-30
作者: DS小龙哥
环境: win10 QT5.12.6 MinGW32
功能: 隐藏日志窗口
*/
void Widget::on_pushButton_no_display_clicked()
{
log_widge_state=!log_widge_state;
ui->groupBox->setVisible(log_widge_state);
}
5.5 widget渲染窗口--渲染视频画面
#include "videoplayer_showvideowidget.h"
#include <QPainter>
VideoPlayer_ShowVideoWidget::VideoPlayer_ShowVideoWidget(QWidget *parent) :
QWidget(parent)
{
m_nRotateDegree=0;
this->setMouseTracking(true);
}
VideoPlayer_ShowVideoWidget::~VideoPlayer_ShowVideoWidget()
{
}
void VideoPlayer_ShowVideoWidget::Set_Rotate(int Rotate)
{
m_nRotateDegree=Rotate;
}
void VideoPlayer_ShowVideoWidget::paintEvent(QPaintEvent *event)
{
QPainter painter(this);
painter.setRenderHint(QPainter::Antialiasing);
painter.setRenderHint(QPainter::TextAntialiasing);
painter.setRenderHint(QPainter::SmoothPixmapTransform);
painter.setRenderHint(QPainter::HighQualityAntialiasing);
painter.setBrush(Qt::black);
painter.drawRect(0,0,this->width(),this->height()); //先画成黑色
if (mImage.size().width() <= 0) return;
//将图像按比例缩放成和窗口一样大小
QImage img = mImage.scaled(this->size(), Qt::KeepAspectRatio, Qt::SmoothTransformation); //这里效率比较低下 还不知道如何优化
//画面旋转
if(m_nRotateDegree > 0)
{
QTransform matrix;
matrix.rotate(m_nRotateDegree);
img = img.transformed(matrix, Qt::SmoothTransformation);
}
int x = this->width() - img.width();
int y = this->height() - img.height();
x /= 2;
y /= 2;
painter.drawImage(QPoint(x,y),img); //画出图像
}
void VideoPlayer_ShowVideoWidget::slotGetOneFrame(QImage img)
{
src_mImage =mImage = img;
update(); //调用update将执行 paintEvent函数
}
/*
工程: QtAV_VideoPlayer
日期: 2021-03-24
作者: DS小龙哥
环境: win10 QT5.12.6 MinGW32
功能: 获取原图数据
*/
QImage VideoPlayer_ShowVideoWidget::GetImage()
{
return src_mImage.copy();
}
/*
工程: QtAV_VideoPlayer
日期: 2021-03-25
作者: DS小龙哥
环境: win10 QT5.12.6 MinGW32
功能: 鼠标双击事件
*/
void VideoPlayer_ShowVideoWidget::mouseDoubleClickEvent(QMouseEvent *e)
{
emit s_VideoWidgetEvent(1);
}
