交换机原理及配置

目录：

• 交换机的工作原理
• 交换机4大功能
• 数据链路层协议
• 数据链路层协议

交换机的工作原理：

• 初始状态
• mac地址学习
• 广播未知数据帧
• 接收方回应
• 交换机实现单播通信

交换机4大功能：

• 学习功能：数据帧经过交换机时候，交换机会自动学习数据帧中的mac源地址
• 转发功能：数据帧经过交换机的时候，会查询数据帧中的mac地址，查询成功，就可以直接转发数据给查询到的目的接口
• 查询功能：数据帧经过交换机时候，会在mac地址中查询目的地址接口，没找到，就会给所有接口发送消息，通过泛洪找，回应的就是目的接口
• 刷新功能：五分钟一次格式化

数据链路层协议：

• 以太网协议
• 传输层以上是端到端
• 传输层一下是点到点
• 0806表示ARP协议
• 0800表示ip协议（IPv4）

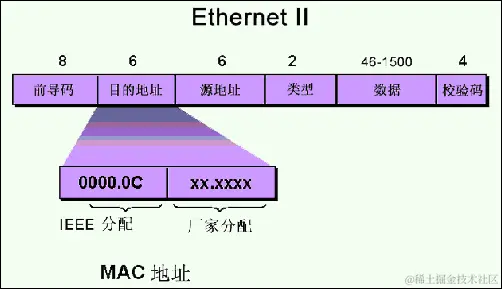

以太网地址：

• 帧校验：根据算法，查看数据是否完整
• 以太网中用的协议不同，字段就不同
• 值大于600位用type，值小于600位用length
• 如果传输的数据文件大于1500，就分批次传输（空间会有消耗）

mac地址48位二进制组成，表现为16进制

mac地址的第8个比特如果为

• 0---单播mac地址
• 1---组播mac地址

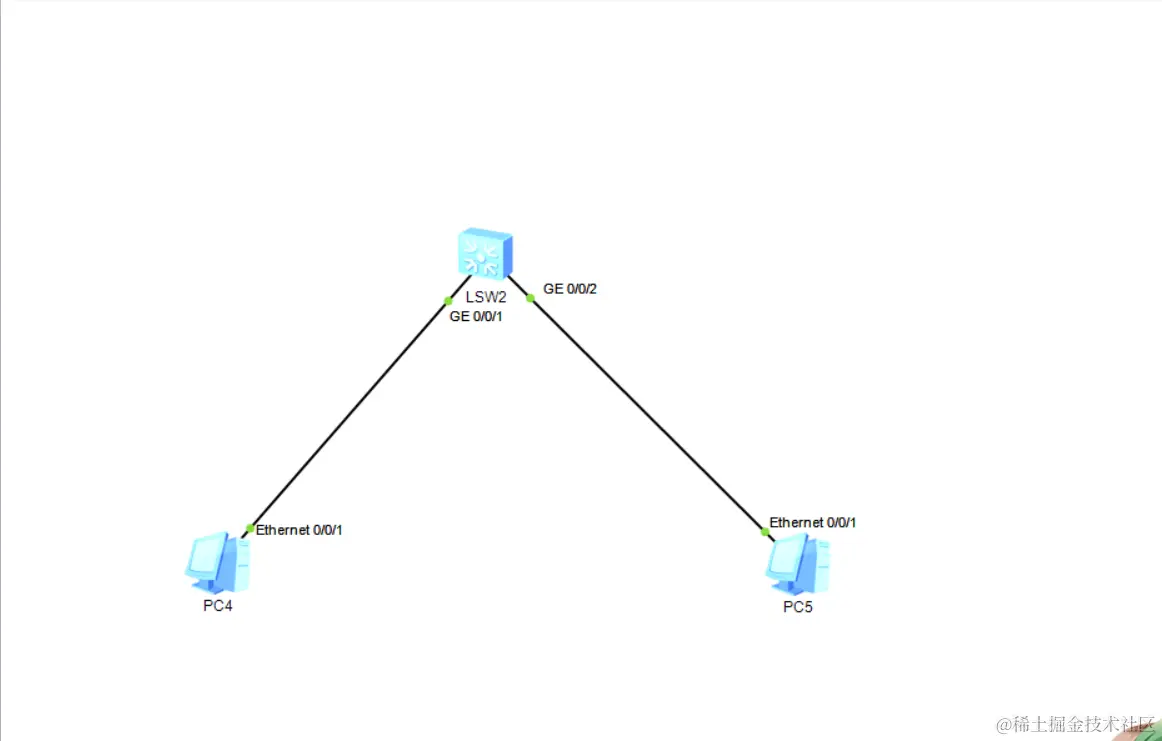

ENSP代码意思：

• system-view

• 将用户视图模式<Huawei>切换到系统视图模式[Huawei]，也可以用：sys


• [Huawei] quit；Ctrl+z

• 退出系统视图模式


• [Huawei] display history-command

• 查询历史命令


• [Huawei] sysname no1

• 修改主机名位no1（自定义）


• display version

• 查看VRP版本


• display users

• 查看用户终端信息


• [no1]int e0/0/1

• 给路由器接口配置ip地址


• [no1-GigabitEthernet0/0/1]dis this

• 查看当前视图下的配置信息


• ip add 192.168.x.x 24

• 设置e0/0/1接口的ip地址


• [no1]display saved-configuration

• 查看设备保存的信息


• [no1]display current-configuration

• 查看设备当前配置


• save

• 保存配置


• reset saved-configuration

• 擦除存储设备的配置文件（初始化）


• compare configuration

• 比较当前配置信息与存储设备中的保存文件是否一致


• [no1]undo info-center enable

• 关闭华为的信息提示


• 或者用
• undo terminal monitor
• 永不超时
• [no1]user-interface console 0

• 或


• [no1-ui-console0]idle-timeout 0 0
