基于TCP/IP协议轻量化嵌入式协议栈LwIP方案-综合3

1 NETCONN 接口编程

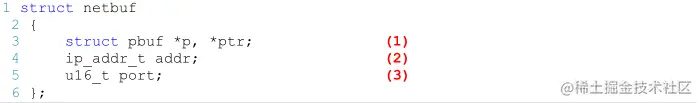

1.1 netbuf 结构体

• LwIP 为了更好描述应用线程发送与接收的数据，并且为了更好管理这些数据的缓冲区， LwIP 定义了一个 netbuf 结构体，它是基于 pbuf 上更高一层的封装，记录了主机的 IP 地址 与端口号，在这里再提醒一下大家，端口号对应的其实就是应用线程。在接收的时候，应 用程序肯定需要知道到底是谁发数据给自己，而在发送的时候，应用程序需要将自己的端 口号与IP地址填充到netbuf结构体对应字段中

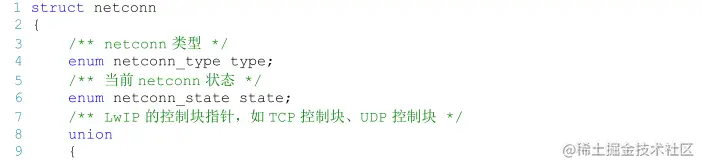

1.2 netconn结构体

• 在 LwIP 中，如 TCP 连接，UDP 通信，都是需要提供一个编程接口给用户使用的，那 么为了描述这样子的一个接口，LwIP 抽象出来一个 nettonn 结构体，它能描述一个连接， 供应用程序使用，同时内核的 NETCONN API接口也对各种连接操作函数进行了统一的封 装，这样子，用户程序可以很方便使 netconn和编程函数，我们暂且将 netconn称之为连接 结构体。

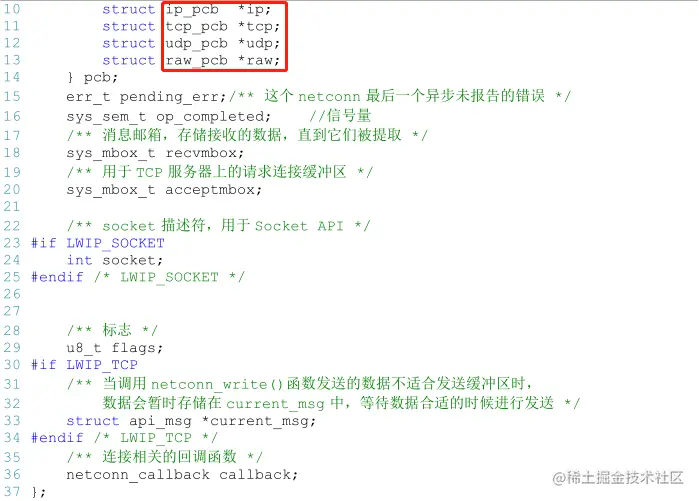

• 一个连接结构体中包含的成员变量很多，如描述连接的类型，连接的状态（主要是在 TCP 连接中使用），对应的控制块（如 UDP 控制块、TCP 控制块等等），还有对应线程的 消息邮箱以及一些记录的信息

1.3 netconn相关函数

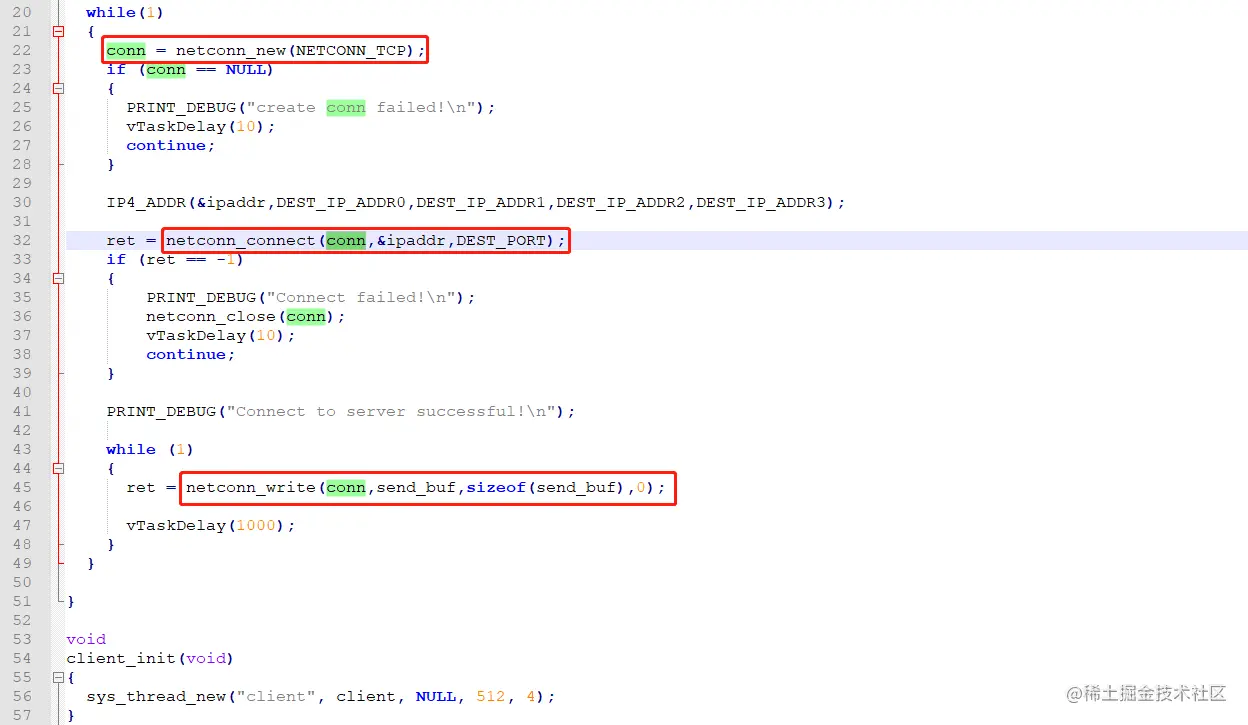

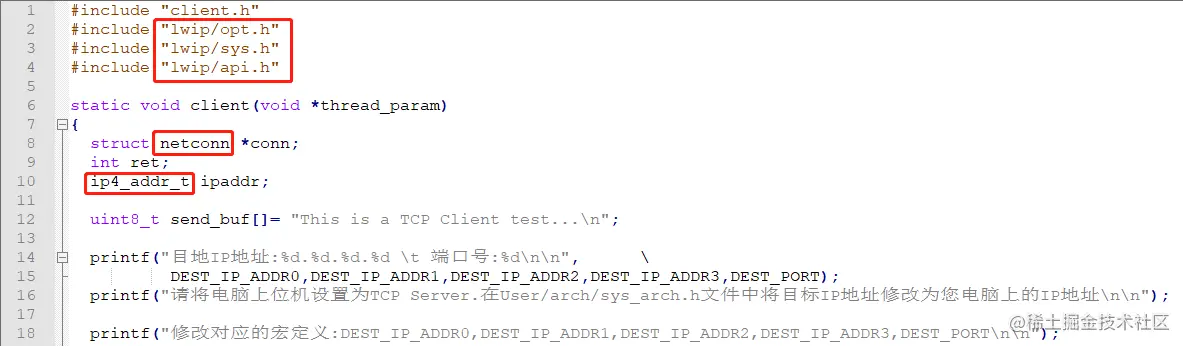

1.4 TCP Client

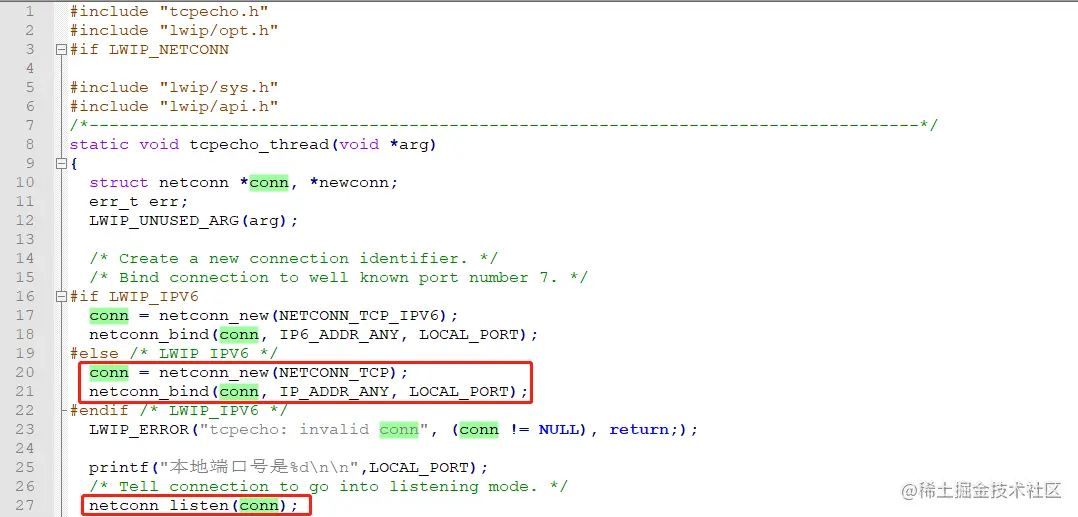

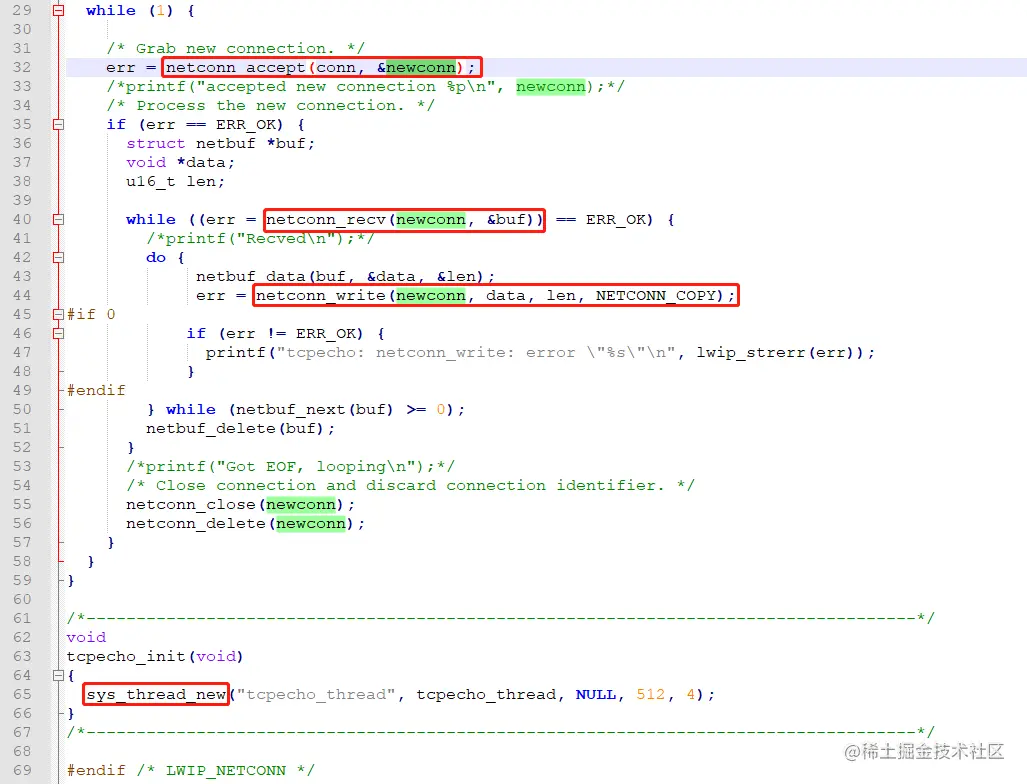

1.5 TCP Server

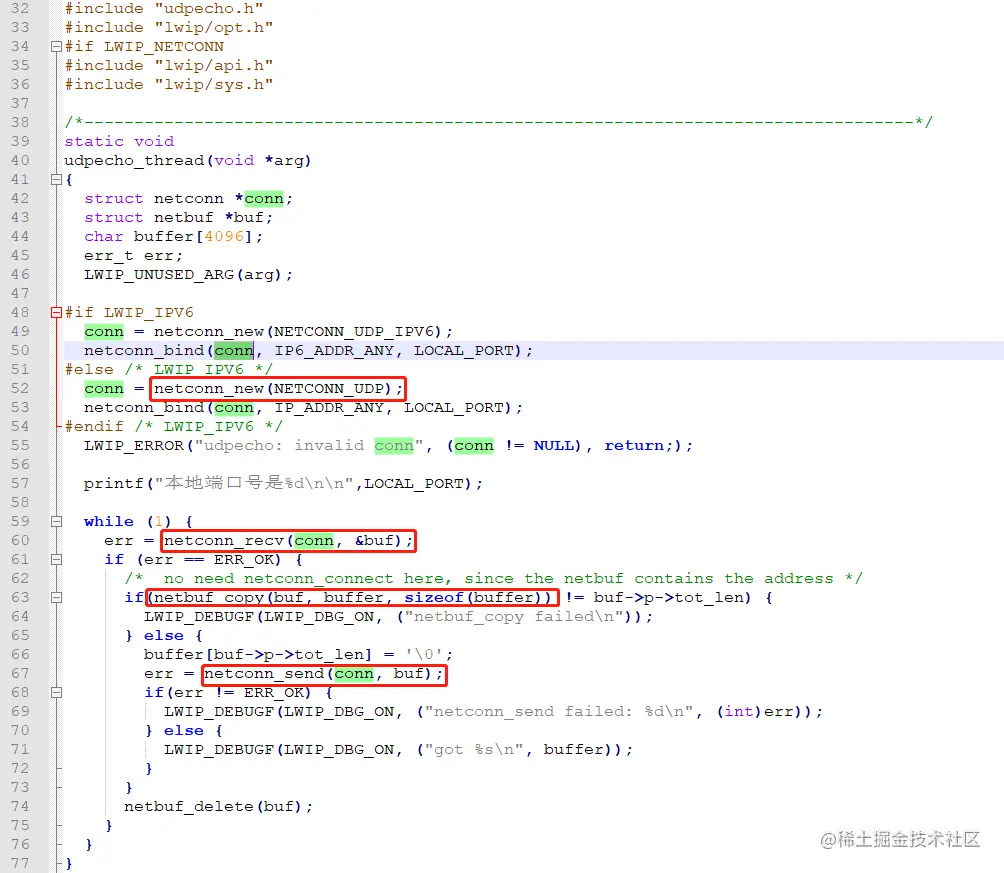

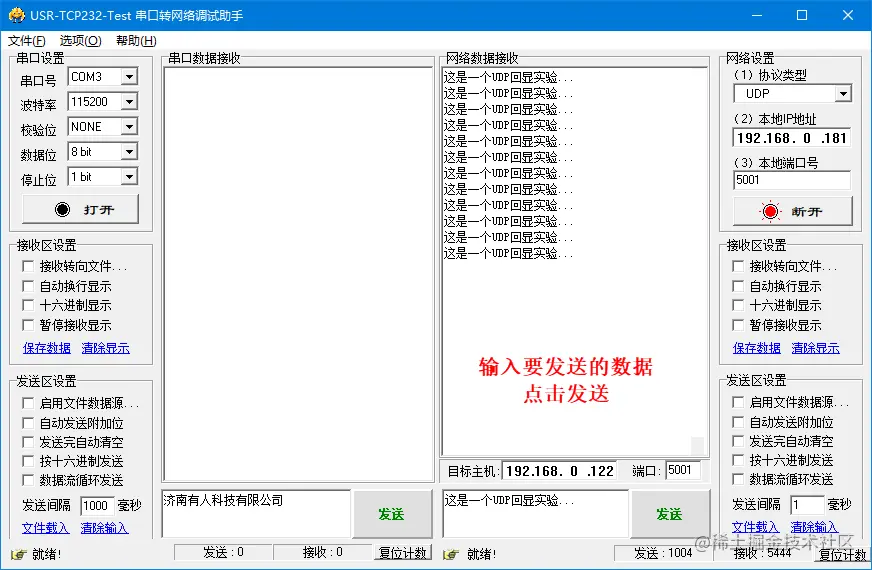

1.6 UDP 实验

2 Socket接口编程

• 在 Socket中，它使用一个套接字来记录网络的一个连接，套接字是一个整数，就像我们操作文件一样，利用一个文件描述符，可以对它打开、读、写、关闭等操作，类似的，在网络中，我们也可以对 Socket套接字进行这样子的操作，比如开启一个网络的连接、读取连接主机发送来的数据、向连接的主机发送数据、终止连接等操作

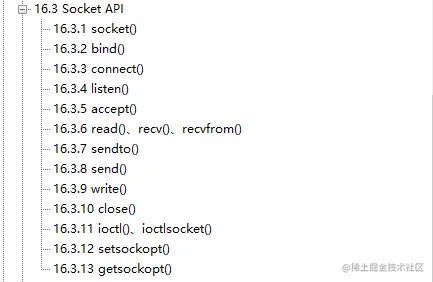

2.1 Socket相关函数

•

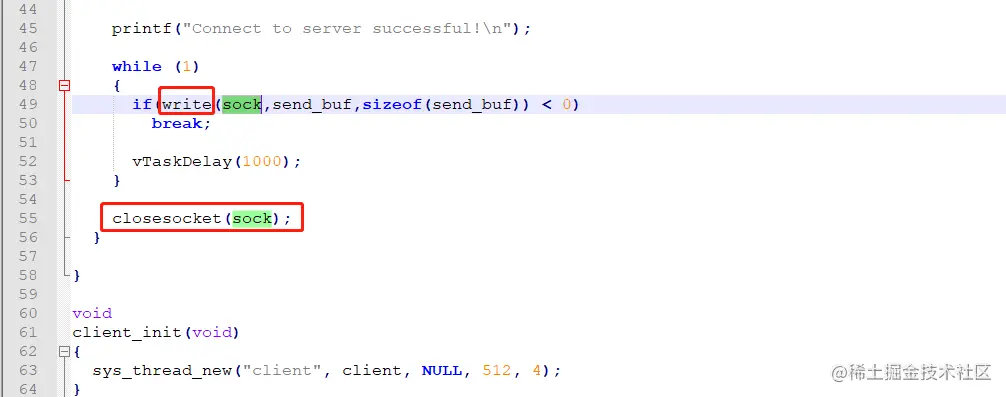

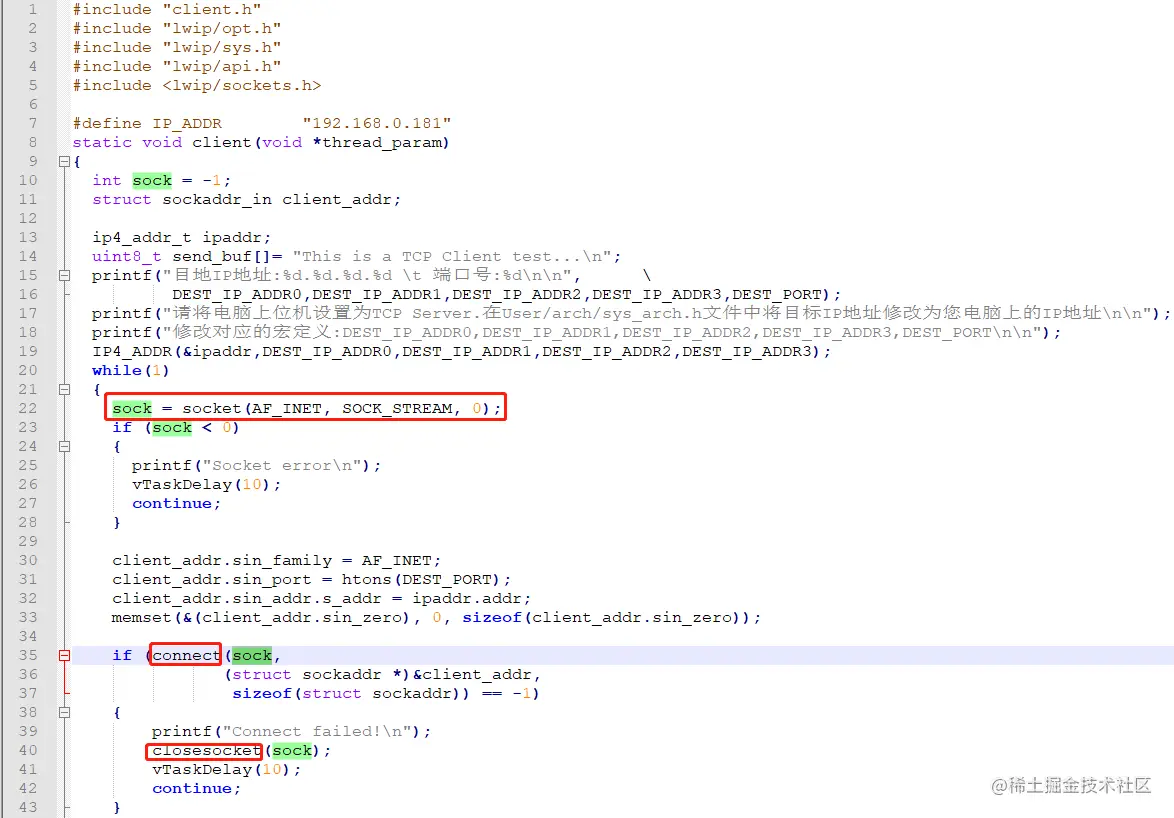

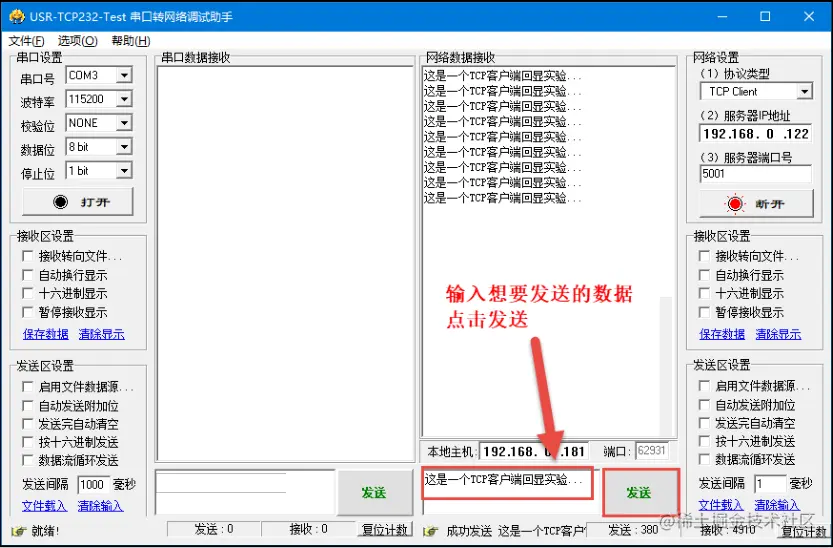

2.2 TCP Client

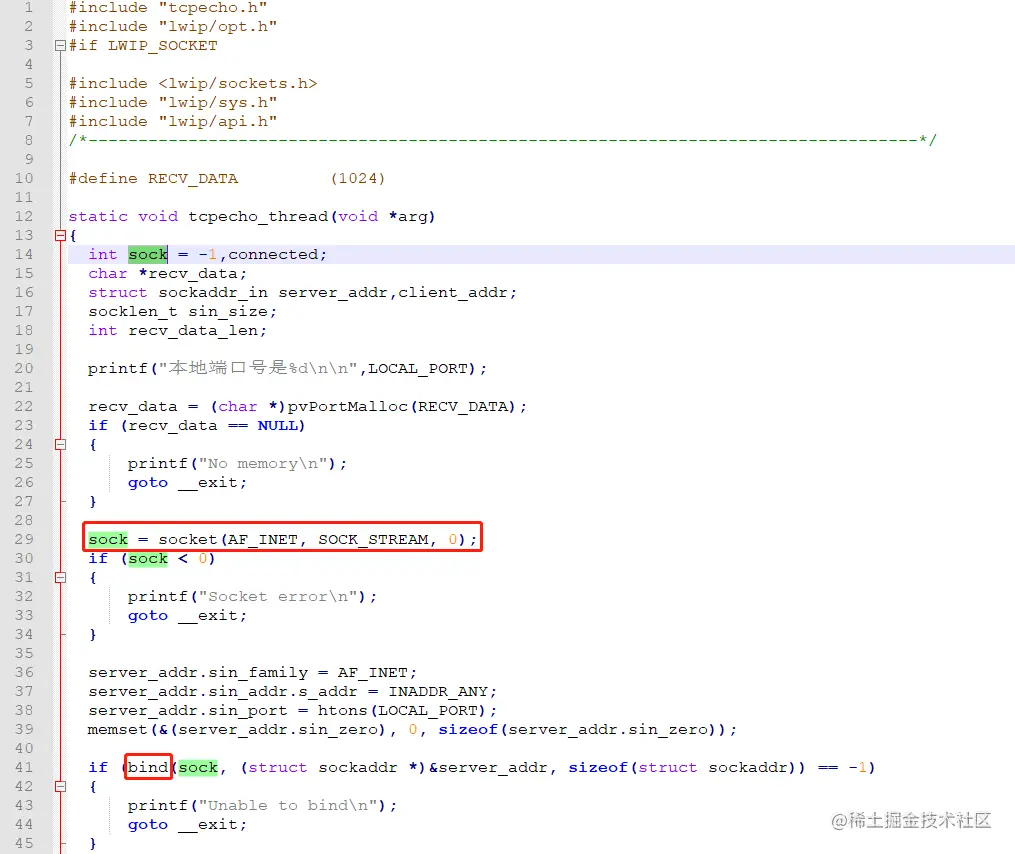

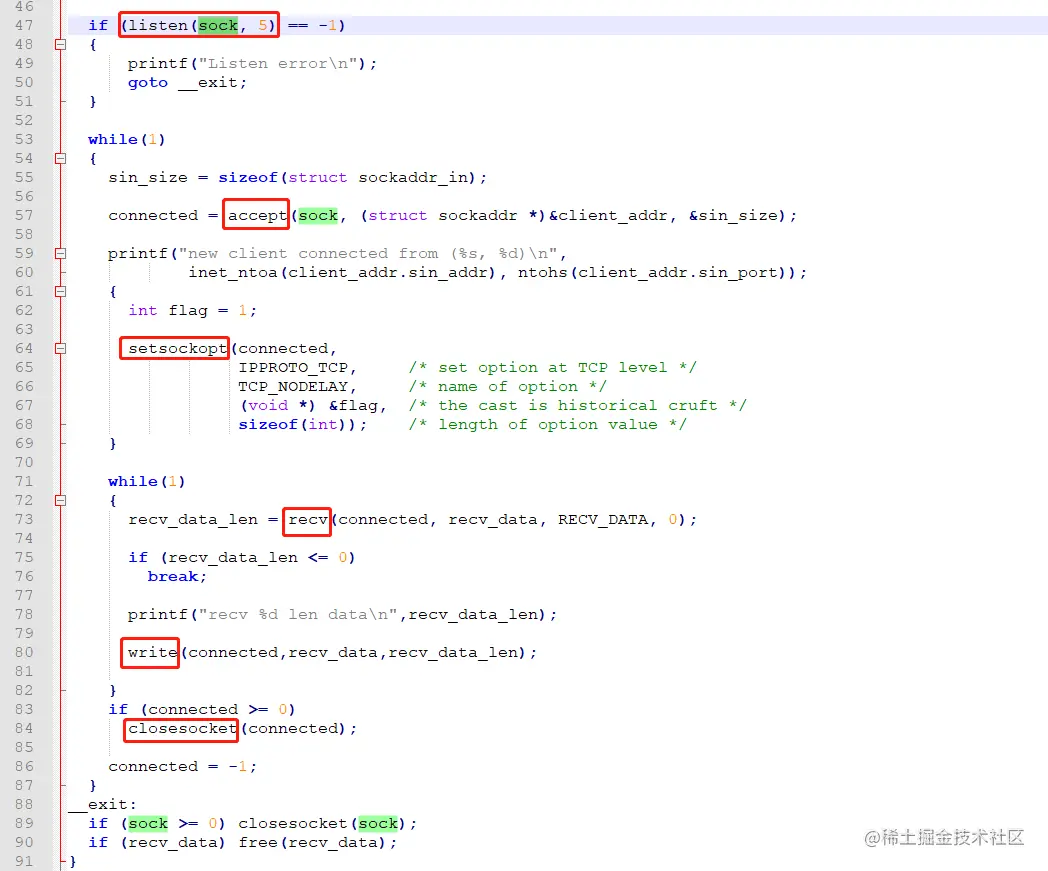

2.3 TCP Server

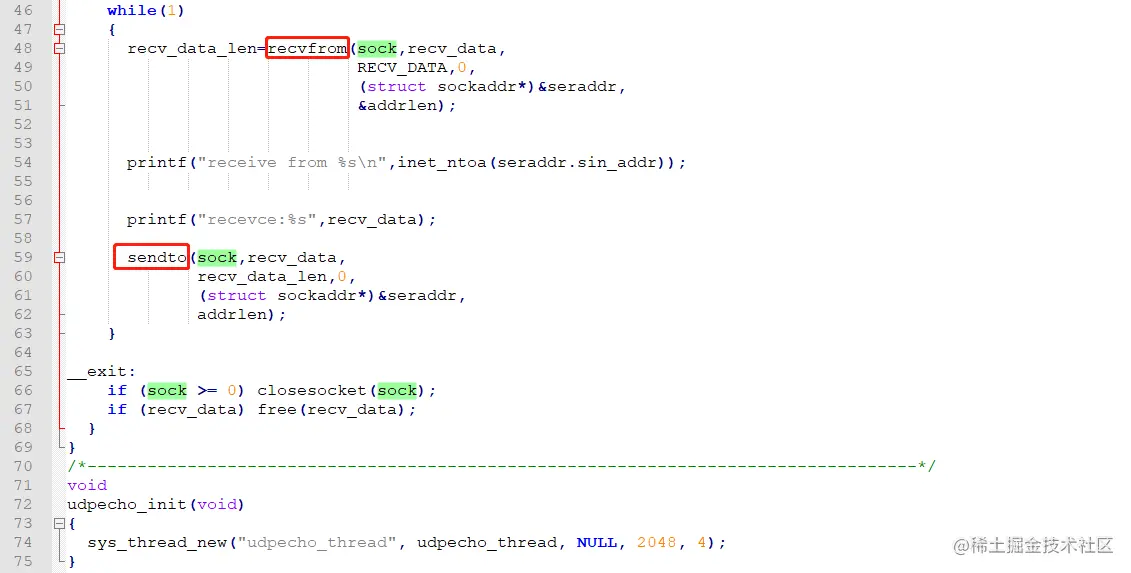

2.4 UDP 实验

3 RAW API 接口编程

• RAW API是基于回调函数实现的 API接口，它是很底层的 API接口，这需要开发者对LwIP 有较深的了解才能很好使用它，RAW API的核心就是对控制块的处理，因为对于报文数据的处理、注册回调函数等都是需要开发者自己去实现，都是比较麻烦的，但是有一个优点，那就是处理数据效率高。

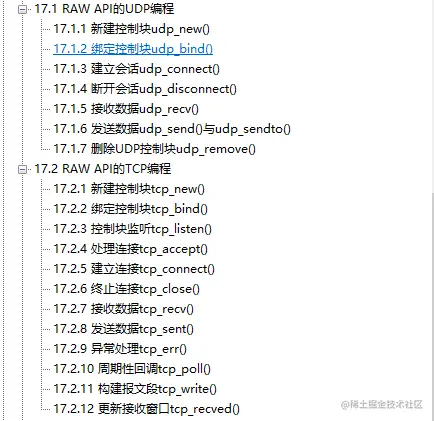

3.1 RAW相关函数

3.2 TCP Client

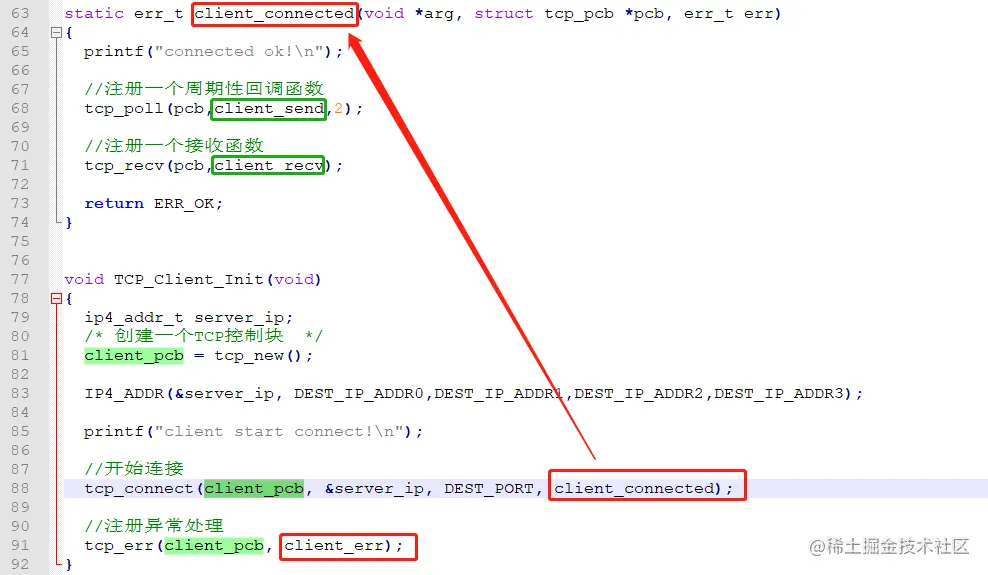

• 注册回调（client_send/client_recv/client_connected/client_err）

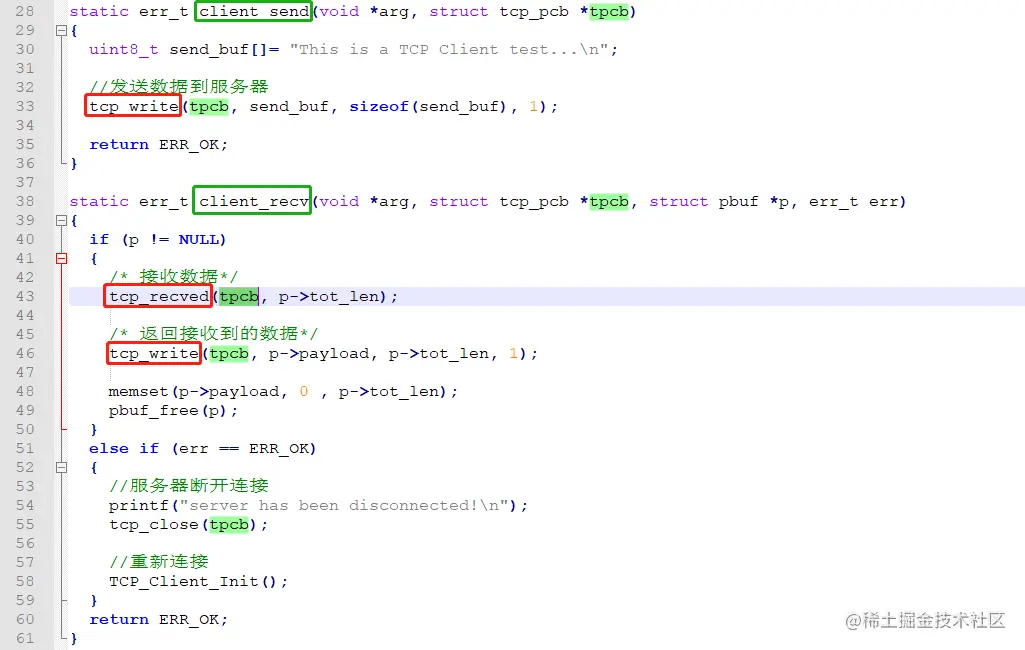

• 回调：client_send与client_recv

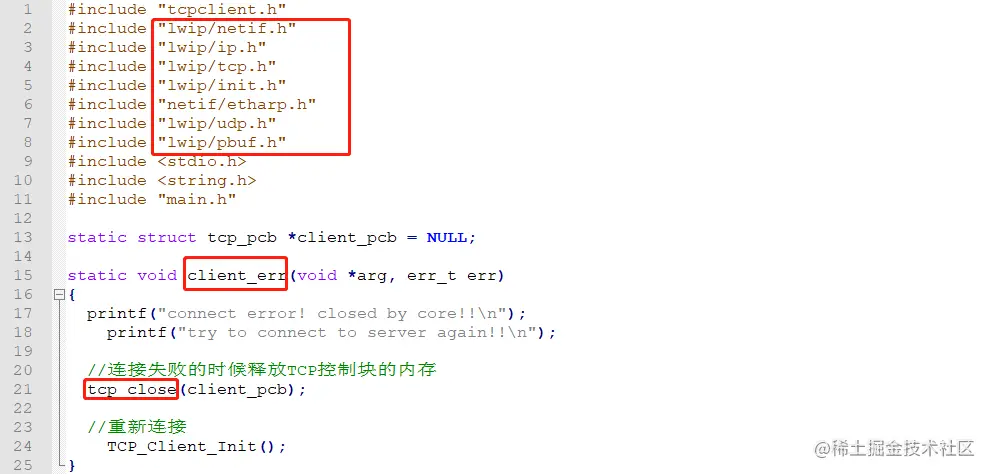

• 回调：client_err

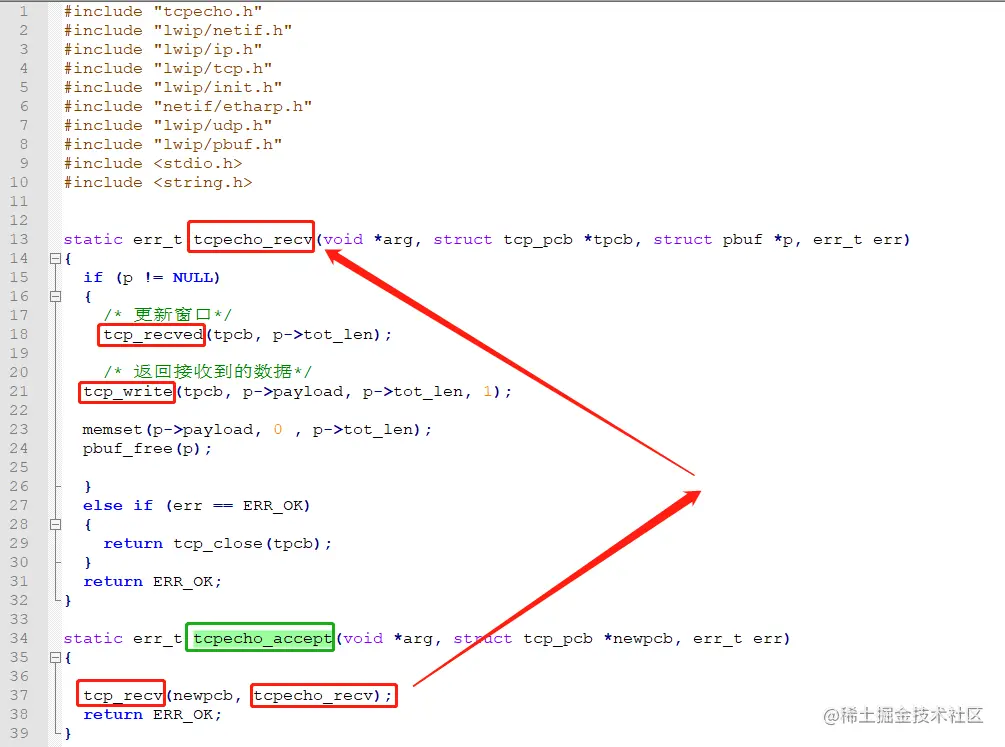

3.3 TCP Server

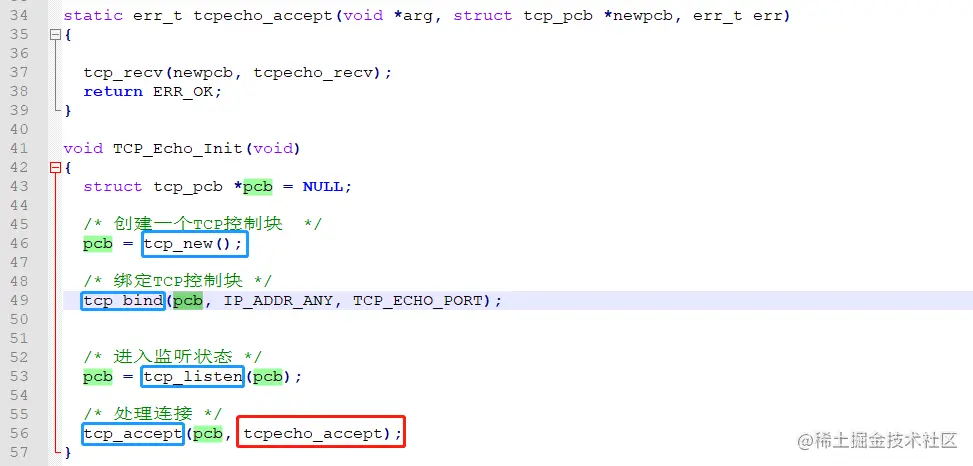

• 注册回调（tcpecho_accept）
• 回调：tcpecho_recv

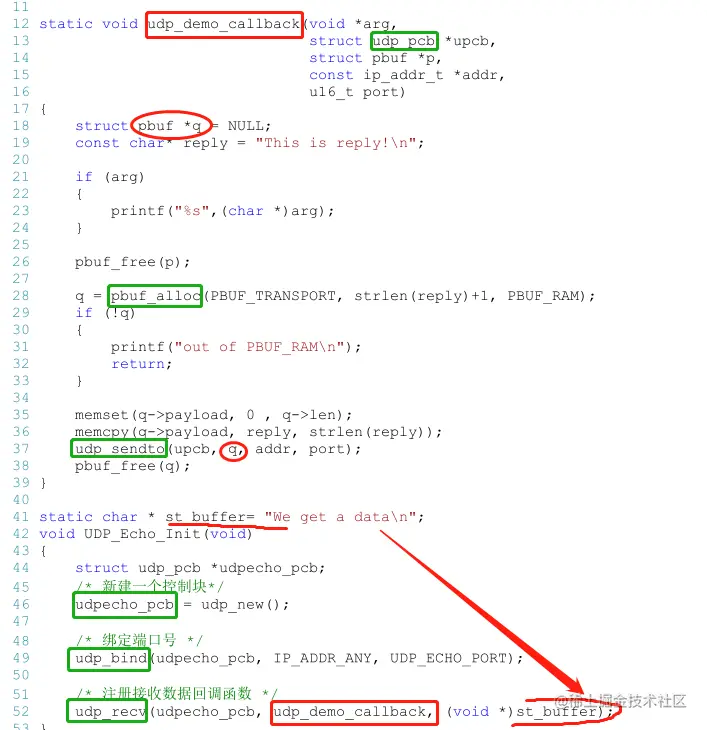

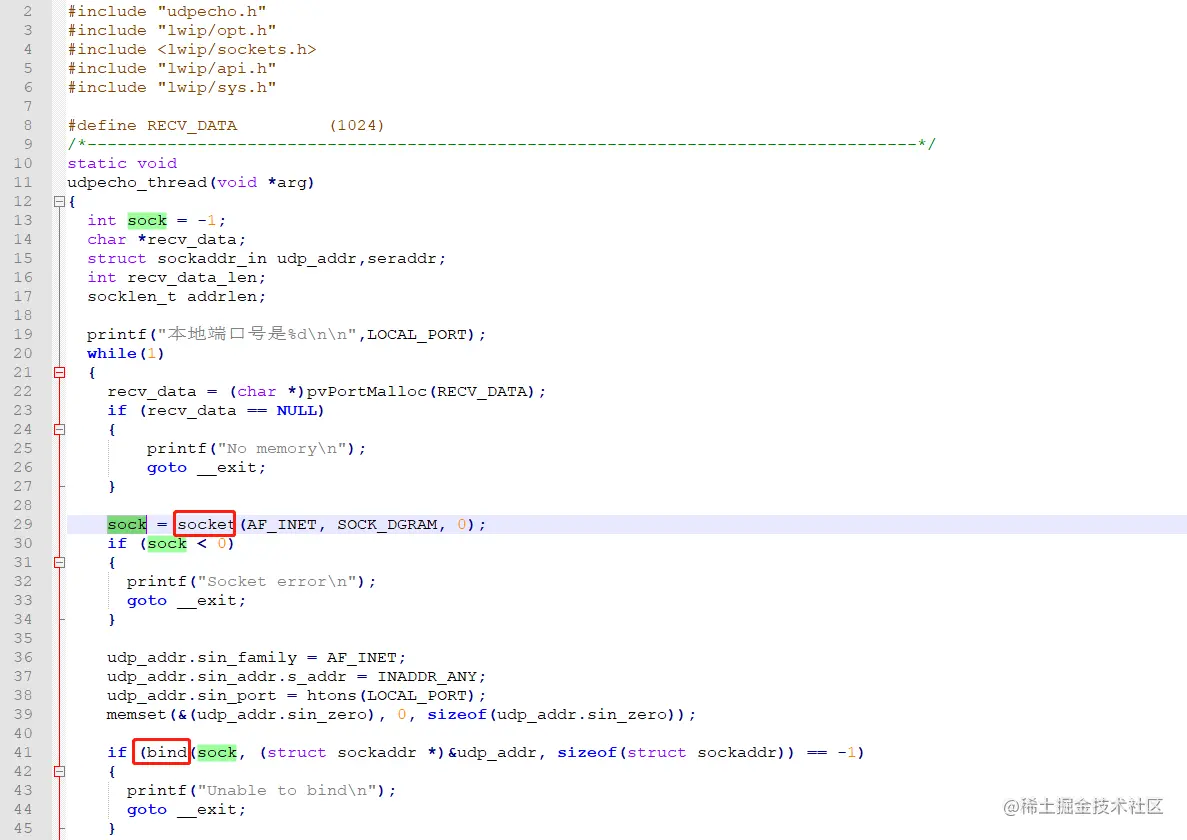

3.4 UDP 实验

• 引用文件
• st_buffer对应回调函数的arg

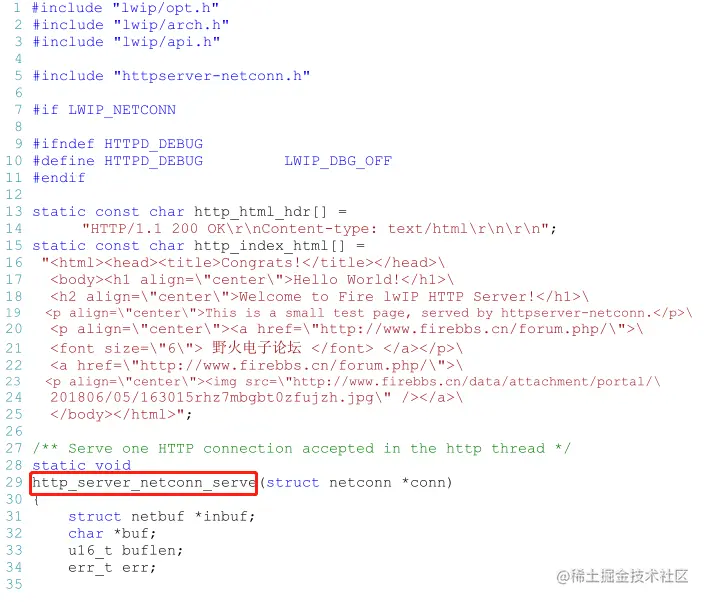

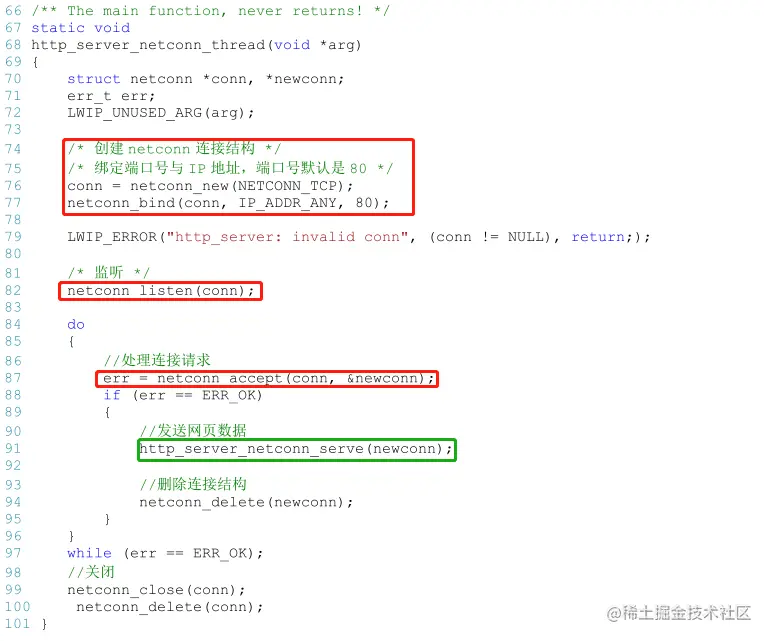

4 HTTP 协议编程

• 监听80端口

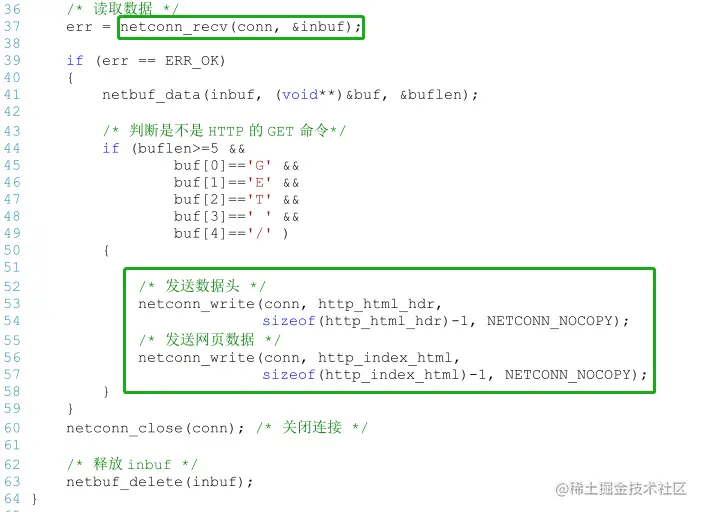

• http_server_netconn_serve
