1.数据链路层协议

  • 以太网发展史 Xerox （施乐）公司的 X-Wire 1973 年，位于加利福尼亚的 Xerox 公司提出并实现了最初的以太网， 他研制的实验室原型系统的运行速率是 2.94Mb/s
  • DIX（DEC-Intel-Xerox）的以太网 1979 年，Xerox 公司与 DEC 公司（Digital Equipment Corporation）联合起来， 致力于以太网技术的标准化和商品化，后来Intel 公司也参与进来 于1980 年 9 月开发并发布了 10Mb/s 版的以太网标准
  • IEEE 的 802.3 标准 1983 年 6 月，IEEE 标准委员会通过了第一个 802.3 标准，是一个有线的以太网标准， 后来成为了首选的以太网技术
  • Ethernet （以太网）
  • 快速以太网 快速以太网（Fast Ethernet）也就是我们常说的百兆以太网
  • 千兆位以太网 千兆位以太网是一种新型高速局域网，它可以提供1Gbps的通信带宽

IEEE：电气与电子工程师协会，是一个国际性的电子技术与信息科学工程师的协会， 也是目前全球最大的非营利性专业技术学会。

  • ppp 协议

传输层端到端

传输层以下点到点

2.mac地址格式

MAC地址的格式:

1、MAC地址的地址长度为48bit,表现为16进制

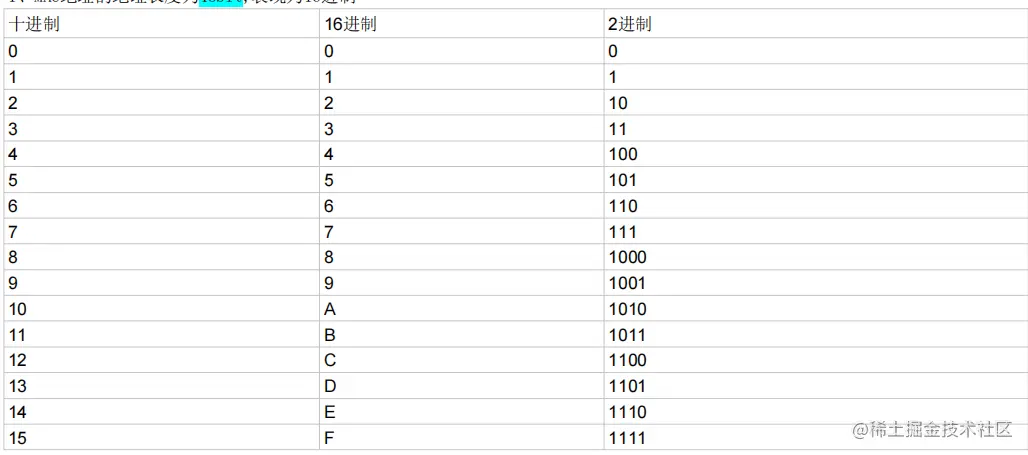

image-20220904062559507.png 2、前端后端的含义

  • 前24bit-----厂家的编码
  • 后24bit-----某个批次的网卡

3、MAC地址的第8个bit如果为

  • 0---单播MAC地址
  • 1---组播MAC地址

发送数据的3种方法

1、单播-----一对一通信

2、组播------一对部分感兴趣设备

3、广播-----一对所有设备

4、数据链路层广播MAC---FF-FF-FF-FF-FF-FF

FF-FF-FF-FF-FF-FF 48 个1

255.255.255.255 32个1

5、以太网的封装格式:

  1. 添加源、目的MAC

  2. Type/Length -------------

    值大于0600---Type----体现上层协议的类型(Type=0x0800--网络层为IPv4,Type=0x86dd--网络层为IPv6,Type=0x0806--ARP) 小于0600---Length---数据帧的字节数

    数据帧遵循IEEE 802.3以的格式，同时数据帧当中会增加LLC(逻辑链路控制-802.2)字段 ``

  3. 数据字段----范围是46字节---1500字节(1500字节----MTU(最大传输单元))

  4. 帧校验：根据算法

3.交换机的四大功能：

  1. 学习功能---------数据帧经过交换机，交换机会自动学习数据帧的源mac地址
  2. 转发功能---------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找成功，会从相应的接口转发数据
  3. 查询功能（泛洪）---------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找失败，会从所有接口转发相同数据（泛洪）
  4. 刷新功能---------交换机默认300s刷新一次mac地址表

4.交换机模式

  • 用户视图：基本操作，查看基本信息（权限 受限 只看下 不能操作）
  • 系统视图：进阶操作，配置 静态路由，动态路由：rip ，ospf，BGP （既能看又能操作）
  • 接口模式：配置ip地址等操作

5.命令

<Huawei>system-view
<Huawei>sys
退回用户视图
ctrl+z
[Huawei] quit


1、历史命令查询
[Huawei] display history-command

2、配置主机名
<Huawei> system-view
[Huawei] sysname Router1

3、状态信息查询
<Huawei>display version   ####查看VRP版本
<Huawei>display users    ####查看用户终端信息

4、进入接口模式并查看信息
<Huawei>sys
[Huawei]int e0/0/1
[Huawei-GigabitEthernet0/0/1]dis this   ####查看当前视图下的配置信息
                                   ip  add  192.168.1.1 24
5、配置文件管理命令
[Huawei]display saved-configuration     ###查看设备保存的信息
[Huawei]display current-configuration   ###查看设备当前配置的信息
<SW1>save							    ###保存配置
<Huawei>reset saved-configuration      ###擦除存储设备中的配置文件(初始化)
<Huawei>compare configuration          ###比较当前配置信息与存储设备中的保存文件是否一致

6、关闭华为的信息提示
[Huawei]undo info-center enable
或者
<Huawei>undo terminal monitor

7、永不超时
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0

8、配置双工及速率命令
<Huawei>sys
[Huawei]int g0/0/1
[SW1-Ethernet0/0/1]undo negotiation auto    ###关闭自动协商
[SW1-Ethernet0/0/1]speed 100                ###调至速率100M
[SW1-Ethernet0/0/1]duplex full              ###调至全双工模式， 解释：full：Full-Duplex（全双工模式）   half：Half-Duplex（半双工模式）

9、保存配置
<Huawei>save
