Kong网关初探

小吴大人
659 阅读5分钟

1、Kong网关概述

云原生架构下的分布式API网关

image.png Kong 是由 Mashape 公司开源的云原生、高性能、可扩展的微服务 API 网关。它基于 OpenResty（Nginx + Lua模块） 实现，使用 Cassandra 或 PostgreSQL 存储数据。

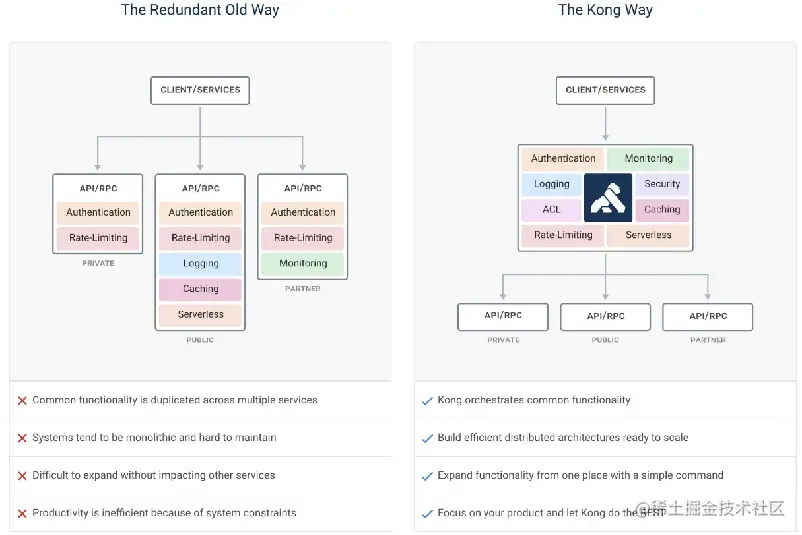

网关的作用: 下图一目了然


2、Kong网关模块

kong网关主要包含以下三部分：

image.png Dashboard: 管理界面，有官方推荐的UI管理界面、Konga、Kongx等。
Server: 网关服务，核心是基于Nginx+OpenResty来实现的，主要用于接收处理api请求。
Storage： 数据存储，通常使用Cassandra/PostgreSQL来存储数据服务数据。

3、Kong网关服务组件

  • service: 网关服务，用于映射请求接口对应的后端服务节点，其中可以通过host参数配置后端服务的域名/ip:port等，也可使用upstream来实现负载均衡。
  • route: 网关路由，主要用于匹配客户端请求接口，并转发至service。
  • upstream: 顾名思义负载均衡，主要用于管理后端服务节点，提供给service调用。
  • target: upstream里面配置的每一个服务节点。
  • plugin: 插件(lua开发)，可自定义开发，提供可扩展功能，可用于全局、route、service等。

4、Kong网关特性

kong网关主要包括以下特性：

  • 可扩展性: Kong网关可以单机搭建、也可以集群搭建，同其他基础服务集群一样支持水平扩展机器，以达到低负载运行，提升服务性能。
  • 无平台限制: Kong网关可以在任何地方都能运行。您可以在云或内部网络环境中部署Kong，包括单个或多个数据中心设置，以及public，private 或invite-only APIs。
  • 模块化: 可以通过添加新的插件进行扩展，这些插件可以通过RESTful Admin API轻松配置。

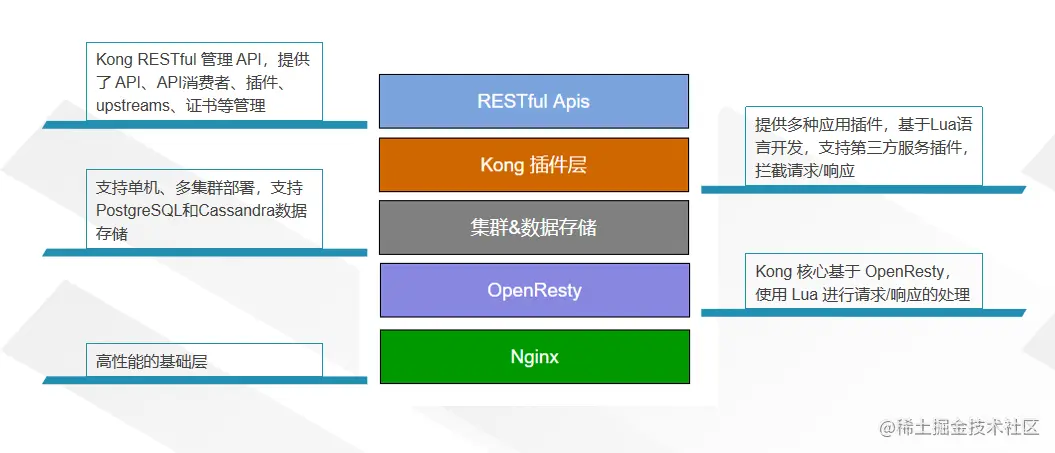

5、Kong网关整体架构


6、Kong网关的使用

  • 环境搭建: 单机部署+集群部署，docker-compose方式部署示例如下：
#######################
# postgres
######################
version: '3'
services:
  kong-database:
    image: postgres:9.6
    restart: always  #每次总是启动
    networks:
      - kong-net
    environment:
      POSTGRES_USER: kong
      POSTGRES_DB: kong
      POSTGRES_PASSWORD: kong
    ports:
      - "5432:5432"
#######################
# 执行数据库迁移
######################
  kong-migration:
    image: kong:latest
    command: "kong migrations bootstrap"
    networks:
      - kong-net
    restart: on-failure
    environment:
      - KONG_DATABASE=postgres
      - KONG_PG_DATABASE=kong
      - KONG_PG_PASSWORD=kong
      - KONG_PG_HOST=kong-database
    links:
      - kong-database #连接的是kong-database服务的
    depends_on:
      - kong-database #依赖于kong-database服务

#####################
# kong gateway
#####################
  kong:
    image: kong:latest
    restart: always
    extra_hosts:
      - "test.api.com:192.168.1.15"
    networks:
      - kong-net
    environment:
      KONG_DATABASE: postgres
      KONG_PG_HOST: kong-database
      KONG_PG_PASSWORD: kong
      KONG_PROXY_LISTEN: 0.0.0.0:8000
      KONG_PROXY_LISTEN_SSL: 0.0.0.0:8443
      KONG_ADMIN_LISTEN: 0.0.0.0:8001
    depends_on:
      - kong-migration
    links:
      - kong-database
    healthcheck:
      test: ["CMD", "curl", "-f", "http://kong:8001"]
      interval: 5s
      timeout: 2s
      retries: 15
    ports:
      - "8001:8001"
      - "8000:8000"
      - "8443:8443"
    volumes:   #若有配置文件要自己配置，则建议挂在出来
      - /opt/kong/kong.conf:/etc/kong/kong.conf
      - /opt/kong/kong-plugins/kong/plugins:/usr/local/share/lua/5.1/kong/plugins
#######################
#以下两个是konga  GUI
#######################
  konga-prepare:
    image: pantsel/konga:latest
    command: "-c prepare -a postgres -u postgresql://kong:kong@kong-database:5432/konga"  #注意是用户名：密码@数据库服务名称：端口
    networks:
      - kong-net
    restart: on-failure
    links:
      - kong-database
    depends_on:
      - kong        #依赖kong服务
      - kong-database #依赖kong-database服务

  konga:
    image: pantsel/konga:latest
    restart: always
    networks:
      - kong-net
    environment:
      DB_ADAPTER: postgres
      DB_HOST: kong-database
      DB_USER: kong
      DB_DATABASE: konga
      DB_PASSWORD: kong #必须加上密码，不然会失败
    depends_on:
      - kong
      - kong-database
    ports:
      - "1337:1337"
networks:
  kong-net:
    driver: bridge

创建服务并启动：docker-compose up -d
查看服务状态：docker-compose ps 或者docker ps

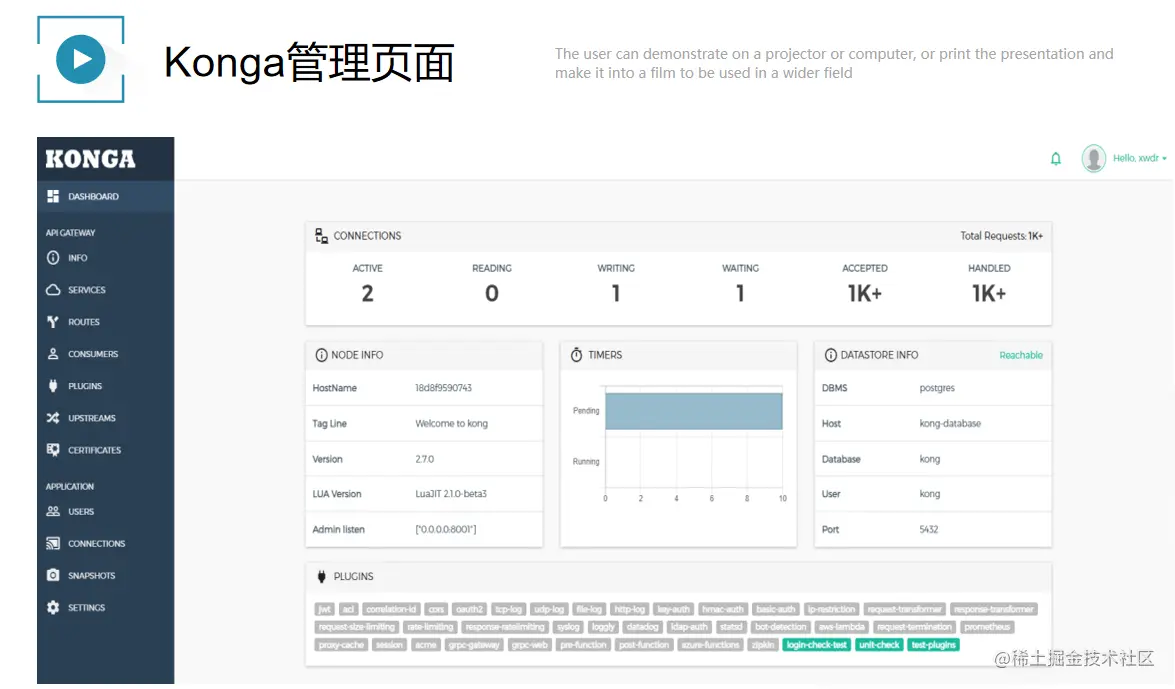

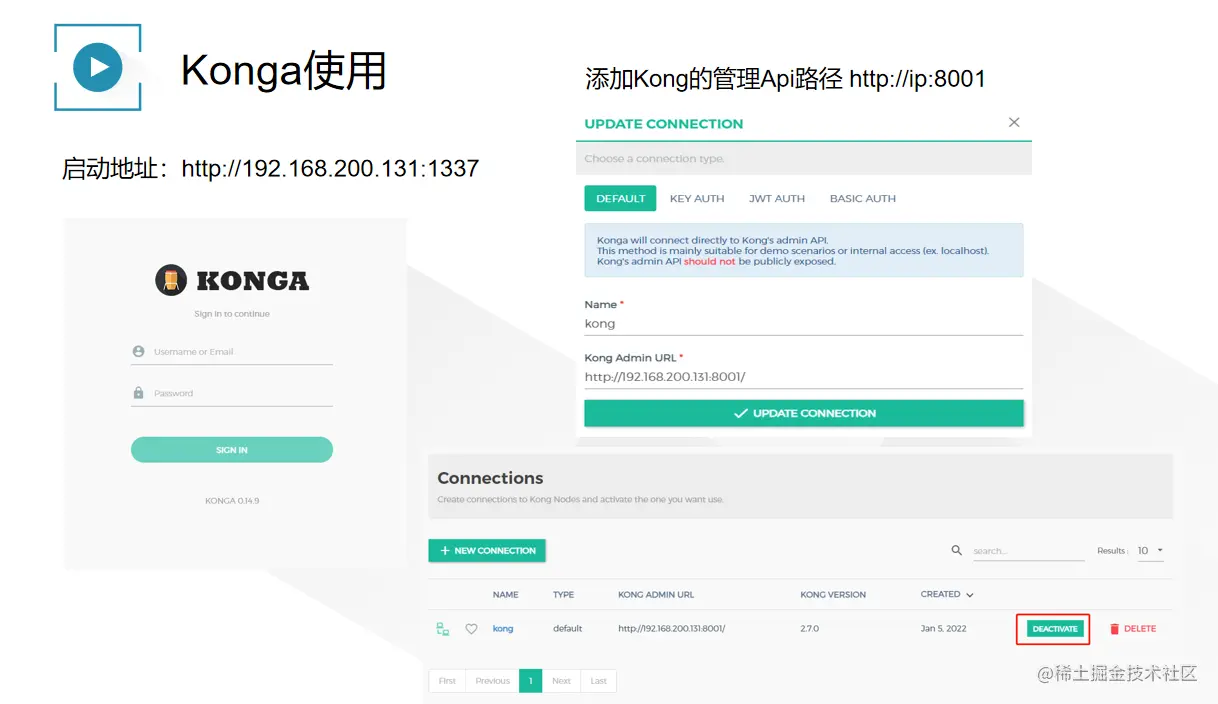

  • Konga的使用: UI管理页面采用konga工具。

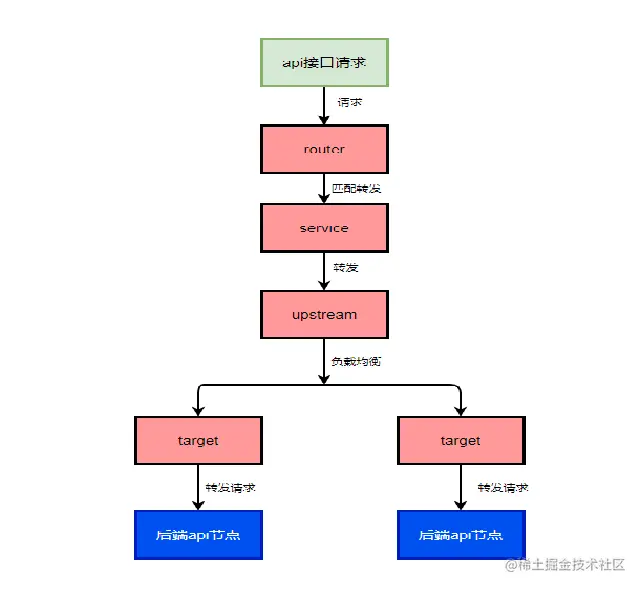

  • 使用示例： 服务流程图如下：

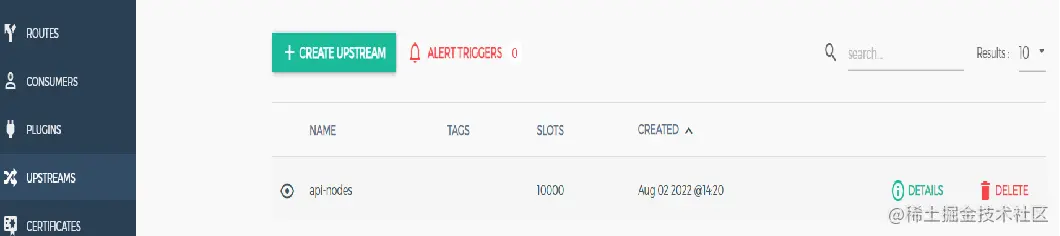

创建upstream:

curl -X POST http://localhost:8001/upstreams --data "name=api-nodes"

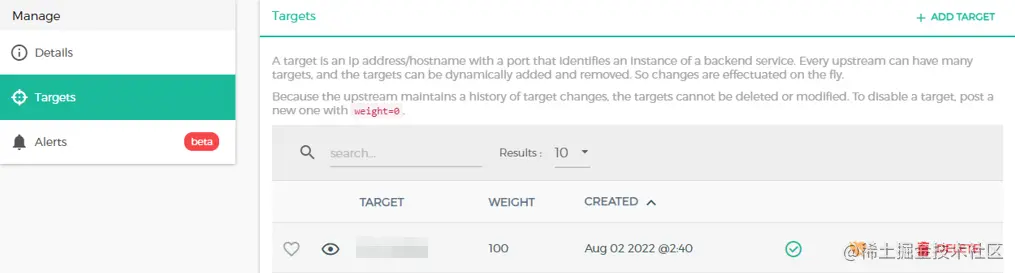

image.png 创建target:

curl -X POST http://localhost:8001/upstreams/api-nodes/targets --data "target=192.168.0.15:8080" --data "weight=100"

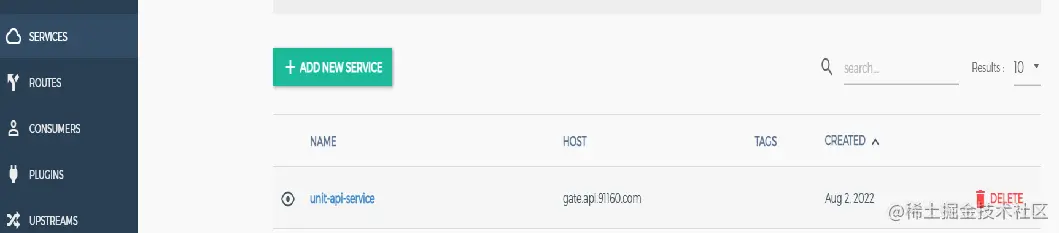

image.png 创建service:

curl -i -X POST --url http://localhost:8001/services/ --data 'name=unit-api-service' --data 'host=api-nodes'

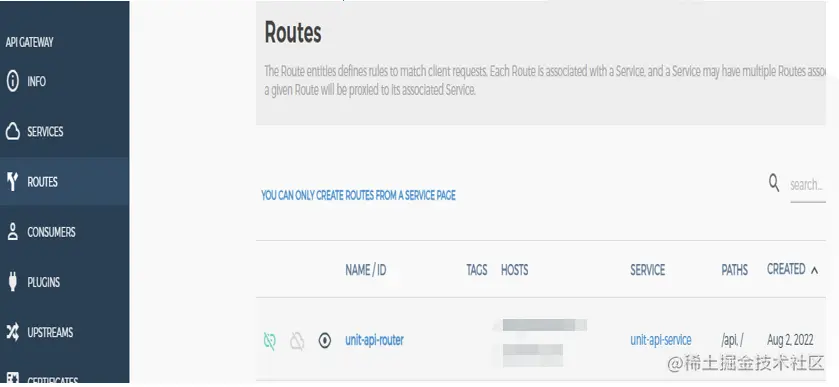

image.png 创建router:

curl -i -X POST
--url http://localhost:8001/services/unit-api-service/routes
--data 'hosts[]=test.api.com'
--data 'name=unit-api-router'
--data 'strip_path=true'
--data 'paths[]=/api'
--data 'methods[]=GET'
--data 'methods[]=POST'
--data 'methods[]=PUT'
--data 'methods[]=PATCH'
--data 'methods[]=DELETE'

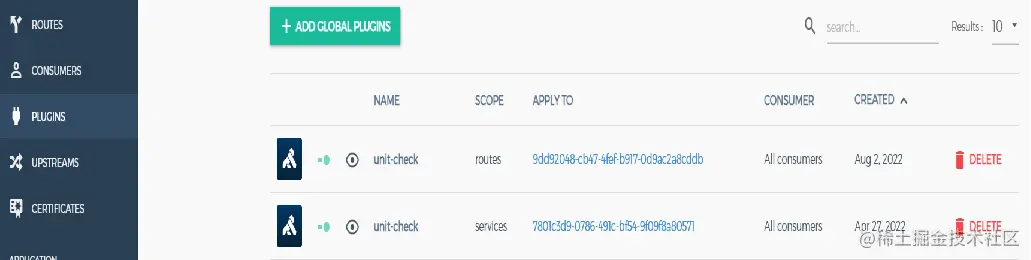

image.png 创建plugins:

curl -X POST --url http://localhost:8001/services/unit-api-service/plugins
--data 'name=unit-check'
--data 'config.user_id=9999999'

image.png 请求示例：

原接口：
get –https://test.api.com/api/user/info?user_id=999999
转发后接口：
get –https://192.168.0.15:8080/user/info?user_id=999999

7、Kong网关插件开发

  • 插件向导:
    使用lua-nginx-module模块可以在Nginx中启用Lua脚本功能，Kong与OpenResty一起发布，OpenResty中已经包含了 lua-nginx-module模块，OpenResty不是Nginx 的分支，而是一组扩展 Nginx功能的模块。因此，Kong 是一个Lua 应用程序，旨在加载和执行Lua模块（我们通常称之为“插件”），并且Kong还为此提供了整套开发环境，包括SDK，数据库抽象、数据迁移等等。插件由Lua模块组成，用户可以使用插件开发包（又称PDK），通过调用请求响应或者流交互实现各种功能 ，PDK是一组Lua方法，插件可以使用它来促进Kong核心模块（或其他组件）与插件本身的交互。
  • 插件约定规则:
    约定配置：
1、指定目录：
kong.plugins.<plugin_name>.<module_name>
2、加载配置：
plugins = bundled,login-check
lua_package_path =/app/wwwroot/kong-plugins/?.lua;./?.lua;./?/init.lua;

基础插件模块：

最基础的插件，必须包含两个模块：
handler.lua：插件的核心，它是一个需要实现的接口，其中每个方法会在请求/连接的生命周期中运行
schema.lua：插件可能需要保留一些用户输入的配置，此模块定义一些规则保存配置的模式，以便用户只能输入有效的配置项
  • 学习文档:
官方文档：https://docs.konghq.com/gateway/latest/pdk/kong.service.response/
中文文档：https://gitee.com/yangth796/kong-docs-cn/tree/master#/yangth796/kong-docs-cn/blob/master/GUIDES&REFERENCES/PDK/kong-request.md
  • 待续: 插件开发详细介绍
