一、概述
svg 是一种基于 XMl 语法的图像格式，全称是可缩放矢量图(Scalable Vector Graphics)。
其他格式都是基于像素处理的，SVG 则是属于对图像形状描述，所以本质上是文本文件，体积较小，且不管放大多少倍都不会失真。这篇文章将为你介绍有关svg的基础知识，包括基础语法标签以及如何使用javascript操作svg。
首先，SVG 文件可以直接插入网页，成为 DOM 的一部分，然后用 JavaScript 和 Css 操作。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<meta http-equiv="X-UA-Compatible" content="ie=edge" />
<title></title>
</head>
<body>
</style></defs><path d="M615.6 123.6h165.5L512 589.7 242.9 123.6H63.5L512 900.4l448.5-776.9z" fill="#41B883" p-id="3143"></path><path d="M781.1 123.6H615.6L512 303 408.4 123.6H242.9L512 589.7z" fill="#34495E" p-id="3144"></path></svg>
</body>
</html>
上面是 SVG 代码直接插入网页的例子
其次，SVG 代码也可以写在一个单独文件中，然后用img、object、iframe、embed等标签插入网页。
<img src="cicle.svg"></img>
<object id="object" data="circle.svg" type="image/svg+xml"></object>
<embed id="embed" src="icon.svg" type="image/svg+xml"></embed>
<iframe id="iframe" src="icon.svg"></iframe>
当然，CSS 也可以使用 SVG 文件，只需要在url中引入文件地址就可以了。
.logo {
background: url(icon.svg);
}
除此之外，SVG 文件还可以转为 BASE64 编码，然后作为 Data URL 写入网页。
<img src="data:images/svg+xml;base64,[data]"></img>
二、语法
下面我们来学习svg中的语法，svg矢量图本质上都是由各种类型的标签组合而成的，这里我们学习各个标签的基本属性与呈现的效果，来让你更好的了解svg的组成与实现。
svg 标签
SVG 代码都放在顶层标签之中，下面是一个例子
<svg width="100%" height="100%">
<circle id="mycircle" cx="50" cy="50" r="50" />
</svg>
svg的 width 属性和 height 属性，制定了 SVG 图像在 HTML 元素中所占据的宽度和高度- 除了相对单位，也可以采用绝对单位（单位：像素）
- 如果不指定这两个属性，SVG 图像默认的大小是 300 像素（宽）* 150 像素（高）
如果只想展示 SVG 图像的一部分，就要指定 viewBox 属性
<svg width="100" height="100" viewBox="50 50 50 50">
<circle id="mycircle" cx="50" cy="50" r="50" fill="orange" />
</svg>
viewBox 属性的值有四个数字，分别是左上角的横坐标和纵坐标，视口的高度和宽度。上面代码中，SVG 图像是 100 像素宽 * 100 像素高，viewBox 属性指定视口从（50，50）这个点开始，所以实际看到的是右下角的四分之一圆。
注意，视口必须适配所在的空间。上面代码中，视口的大小是（50，50），由于 SVG 图像的大小是（100，100），所以视口回去适配 SV 的大小，即放大了四倍。
如果不指定 width 属性和 height 属性，只指定 viewBox 属性，则相当于只给到定 SVG 图像的长宽比。这时，SVG 图像的默认大小等于所在的 HTML 元素的大小。
circle 标签
circle标签代表圆形
<svg width="400" height="400">
<circle id="mycircle" cx="100" cy="100" r="50" fill="blue" />
<circle id="mycircle" cx="170" cy="170" r="5" class="pink" />
<circle id="mycircle" cx="200" cy="200" r="25" class="skyblue" />
</svg>
上面的代码定义了三个圆。circle标签的 cx,cy,r 属性分别为横坐标、纵坐标和半径，单位为像素。坐标都是相对于svg画布的左上角
class 属性用来指定对应的 css 类
.red {
fill: red;
}
.fancy {
fill: none;
stroke: black;
stroke-width: 3px;
}
SVG 的 CSS 属性与网页元素有所不同
- fill:填充色
- stroke:描边色
- stroke:边框宽度
line 标签
link标签用于绘制直线
<svg width="400" height="400">
<line
x1="50"
y1="50"
x2="350"
y2="350"
style="stroke: blue;stroke-width:3px;"
></line>
</svg>

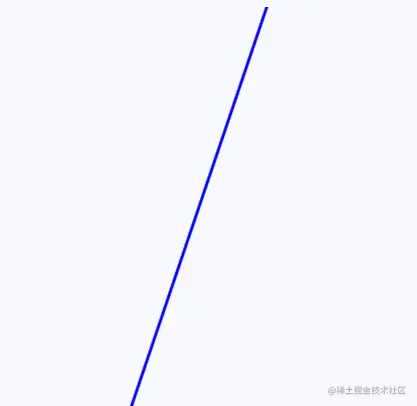

.line {
stroke: blue;
stroke-width: 3px;
transition: all 1s ease-in-out;
/* transform: rotate(25deg); */
transform-origin: center;
animation: transfer 2s linear infinite;
}
.line:hover {
stroke: tan;
}
@keyframes transfer {
from {
transform: rotate(0deg);
}
to {
transform: rotate(360deg);
}
}
上面的代码中，link标签的 x1 属性和 y1 属性，表示线段起点的横坐标与纵坐标；x2 和 y2 属性，表示线段终点的横坐标与纵坐标；style 属性表示线段的样式。
也可以在类名中同样加入过度属性与动画，效果同普通 html 元素

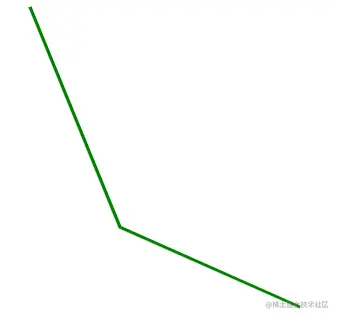

polyline 标签
标签用于绘制一个折线
<svg width="400" height="400">
<polyline
points="90,60 180,280 360,360"
style="stroke: green;stroke-width:3px;fill:none"
></polyline>
</svg>
polyline的 points 属性指定了每个端点的坐标，横坐标与纵坐标之间与逗号分隔，点与点之间用空格分隔。
rect 标签
标签用于绘制矩形
<svg width="300" height="180">
<rect
x="50"
y="50"
height="200"
width="200"
style="stroke:#70d5dd;fill:#dd524b"
></rect>
</svg>
rect的 x 属性和 y 属性，指定了矩形左上角端点的横坐标和纵坐标；width 属性和 height 属性指定了矩形的宽度和高度（单位像素）
ellipse 标签
标签用于绘制椭圆
<svg width="300" height="180">
<ellipse
cx="150"
cy="60"
rx="40"
ry="20"
style="stroke:#092d2e;fill:#271cc3"
></ellipse>
</svg>
ellipse的 cx 和 cy 属性，指定了椭圆中心的横坐标和纵坐标（单位像素）；rx 属性和 ry 属性，指定了椭圆横向轴和纵向轴的半径（单位像素）
polygon 标签
标签用于绘制多边形
<svg width="300" height="300">
<polygon
fill="green"
stroke="orange"
stroke-width="1"
points="0,0 100,0 100,100 0,100 0,0"
></polygon>
</svg>
polygon的 points 属性指定了每个端点的坐标，横坐标与纵坐标之间用逗号分隔，点与点之间用空格分隔。
path 标签
标签用于绘制路径
<svg width="300" height="300">
<path
d="
M 18,3
L 46,3
L 46,40
L 61,40
L 32,68
L 3,40
L 18,40
Z
"
></path>
</svg>

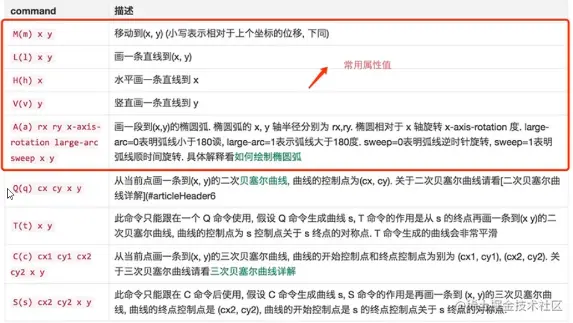

path 的 d 属性表示绘制顺序，它的值是一个长字符串，每个字母表示一个绘制动作，后面跟着坐标。
- M：移动到(moveto)
- L：画直线到(ineto)
- Z：闭合路径
text 标签
标签用于绘制文本
<svg
width="500"
height="500"
style="
stroke: #ff0000;
stroke-width: 2px;
fill: none;
font-size: 50px;
text-shadow: 0 0 20px #333;
"
>
<text x="50" y="50">Hello World</text>
</svg>
text的 x 属性和 y 属性，表示文本区块基线(baseline)起点的横坐标和纵坐标。文字的样式可以用 class 或 style 属性指定。
改变字体颜色需要使用fill属性，而不是 color 属性。
use 标签
标签用于复制一个形状
<svg width="600" height="600">
<circle
id="circle1"
cx="200"
cy="200"
r="50"
fill="orange"
stroke="blue"
stroke-width="2px"
></circle>
<use href="#circle1" x="100" y="100"></use>
</svg>
use标签的 href 属性指定所复制的节点，x 属性和 y 属性是相对于指定节点左上角的坐标。另外还可以指定 width 和 height 坐标

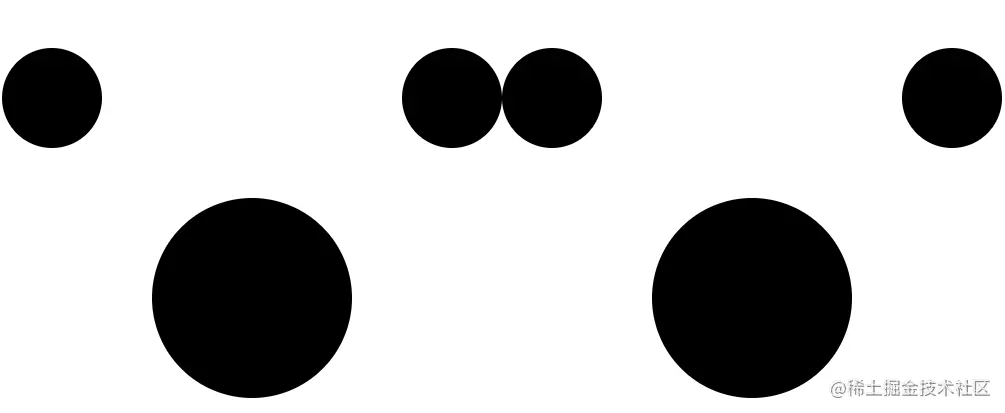

g 标签
标签用于将多个形状做成一个(group)，方便复用。
<svg width="1200" height="1200">
<g id="miqi">
<circle cx="100" cy="100" r="50"></circle>
<circle cx="500" cy="100" r="50"></circle>
<circle cx="300" cy="300" r="100"></circle>
</g>
<use href="#miqi" x="500" y="0"></use>
</svg>

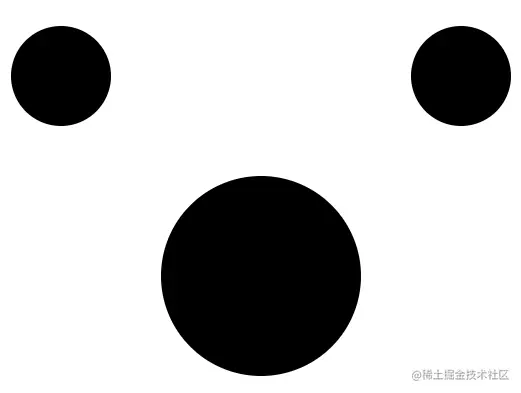

defs 标签
标签用于自定义形状，它内部的代码不会显示，仅供引用。
<svg width="1200" height="1200">
<defs>
<g id="miqi">
<circle cx="100" cy="100" r="50"></circle>
<circle cx="500" cy="100" r="50"></circle>
<circle cx="300" cy="300" r="100"></circle>
</g>
</defs>
<use href="#miqi" x="500" y="0"></use>
</svg>
defs标签的元素内容无法查看且不能通过 css 控制它的样式

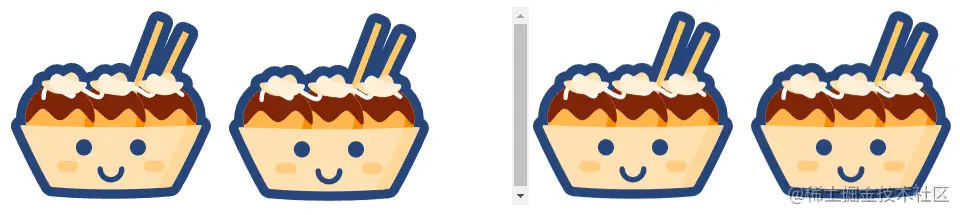

pattern 标签
标签用于自定义一个形状，该形状可以被引用来平铺一个区域
<svg width="500" height="500">
<defs>
<pattern
id="dots"
x="0"
y="0"
width="100"
height="100"
patternUnits="userSpaceOnUse"
>
<circle fill="red" cx="50" cy="50" r="35"></circle>
</pattern>
</defs>
<rect x="0" y="0" width="100%" height="100%" fill="url(#dots)"></rect>
</svg>
上面代码中，标签将一个圆形定义为 dots 模式。patternUnits="userSpaceOnUse"表示的宽度和长度最实际的像素值。然后，指定这个模式下区填充下面的矩形
image 标签
image标签用于插入图片文件
<svg viewBox="0 0 1000 1000" width="1000" height="1000">
<image xlink:href="svg-file/0.png" width="50%" height="50%"></image>
</svg>
上面的代码中，image标签的 xlink:href 属性表示图像的来源
animate 标签
标签用于产生动画效果
<svg width="1000" height="1000">
<rect x="0" y="0" width="100" height="50" fill="orange">
<animate
attributeName="x"
from="0"
to="500"
dur="2s"
repeatCount="indefinite"
></animate>
<animate
attributeName="y"
from="0"
to="500"
dur="3s"
repeatCount="indefinite"
></animate>
</rect>
</svg>

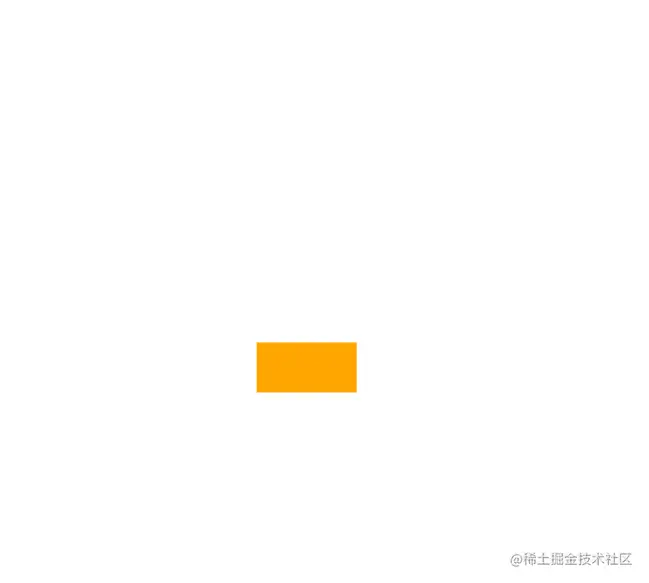

上面的代码中，矩形会不断移动，产生动画效果。
animate 的属性含义如下
- attributeName：发生动画效果属性名
- from：单词动画的初始值
- to：单词动画结束值
- dur：单词动画持续时间
- repeatCount：动画的循环模式
可以在多个属性上定义动画
<animate
attributeName="x"
from="0"
to="500"
dur="2s"
repeatCount="indefinite"
></animate>
<animate
attributeName="y"
from="0"
to="500"
dur="3s"
repeatCount="indefinite"
></animate>
animateTransform 标签
<svg width="1000" height="1000">
<rect x="0" y="0" width="100" height="50" fill="blue">
<animateTransform
attributeName="transform"
type="rotate"
begin="0"
dur="2s"
form="0 200 200"
to="360 400 400"
repeatCount="indefinite"
></animateTransform>
</rect>
</svg>

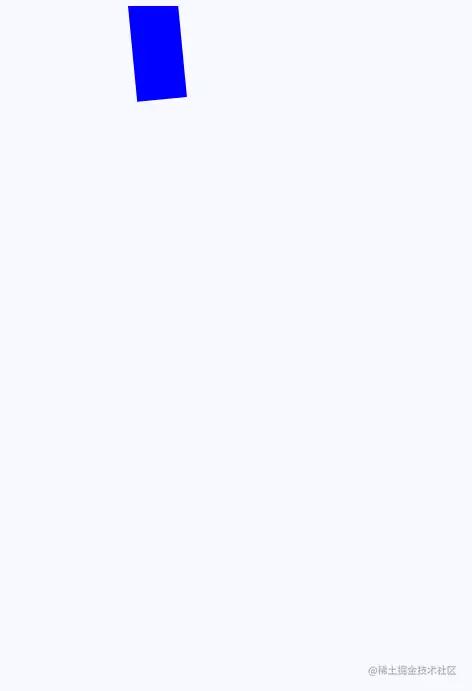

上面的代码中，animateTransform效果为旋转(rotate)，这时from和to属性有三个数字，第一个数字是角度值，第二个值和第三个值是旋转中心的坐标。from="0 200 200"表示开始时。角度为0，围绕(200,200)开始旋转；to="360 400 400"表示结束时，角度为360，围绕(400,400)旋转。
标签对 css 属性不起作用，如果需要变形就要使用animateTransform标签。
三、JavaScript操作SVG
实际上，JavaScript操作SVG与操作普通html元素没有太大差别，只是需要对其独有的属性进行操作时需要格外注意就可以了😀。
1.操作DOM
如果SVG代码直接写在HTML网页中，它就成为网页DOM的一部分，可以直接用DOM操作。
首先需要创建一个SVG元素
<div class="enlarge-svg">
<svg width="500" height="500">
<rect x="50" y="50" width="100" height="100" class="rect"></rect>
</svg>
</div>
<button>放大SVG</button>
其次，可以对其添加一些样式
.enlarge-svg{
width: 500px;
border: 1px saddlebrown dashed;
}
最后就可以使用用Javascript操作SVG
let btn = document.querySelector("button");
btn.onclick = function () {
let svgRect = document.querySelector("rect");
console.log([svgRect]);
svgRect.setAttribute("width", 200);
svgRect.setAttribute("height", 200);
svgRect.setAttribute("fill", "orange");
svgRect.setAttribute("x", 150);
svgRect.style.transition = "all 1s ease-in-out";
let speed = 20;
let location = 20;
setInterval(() => {
location += speed;
svgRect.setAttribute("x", location);
}, 100);
};

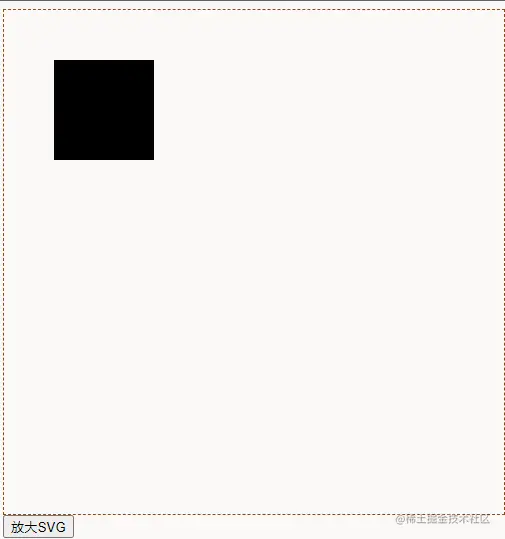

以上代码最终的效果如下图所示，点击按钮，矩形的svg元素会被放大并且移动。总的来说JavaScript操作SVG就和JavaScript操作HTML的普通元素的过程以及方法是类似的，主要是对其特有的样式属性等需要做一个了解，并且在实际操作中时刻观察它的变化情况。
2.获取 SVG DOM
使用object embed 标签可以获取 SVG DOM
var svgObject = document.getElementById('object').contentDocument
var svgIframe = document.getElementById('iframe').contentDocument
var svgEmbed = document.getElementById('embed').getSVGDocument()
四、使用SVG绘制图形
下面，我们使用SVG来绘制两个图形，用来帮助我们熟悉svg的相关属性以及如何使用javaScript来操纵svg元素。
1.环形进度条
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>环形进度条</title>
<style>
.text {
text-anchor: middle;
}
body {
text-align: center;
}
</style>
</head>
<body>
<svg height="700" width="700">
<!-- 设置底色的圆环 -->
<circle
cx="350"
cy="350"
r="300"
fill="none"
stroke="grey"
stroke-width="40"
stroke-linecap="round"
></circle>
<!-- 设置进度条 -->
<circle
class="progess"
transform="rotate(-90,350,350)"
cx="350"
cy="350"
r="300"
fill="none"
stroke="red"
stroke-width="40"
stroke-linecap="round"
stroke-dasharry="0,10000"
></circle>
<!-- stroke-dasharry:一个表示长度，一个表示间距 -->
<!-- 设置文本 -->
<text class="text" x="350" y="350" font-size="200" fill="red">0</text>
</svg>
<script>
//获取进度条circle对象
let progressDom = document.querySelector(".progess");
//获取文本对象
let textDom = document.querySelector(".text");
//获取svg圆形环的总长，通过获取半径长度获取总长
function rotateCircle(persent) {
let circleLength = Math.floor(
2 * Math.PI * parseFloat(progressDom.getAttribute("r"))
);
console.log(circleLength);
//按照百分比算出进度环的长度
let value = (persent * circleLength) / 100;
//red:rgb(255,0,0)
//blue:rgb(0,191,255)
let red = 255 + parseInt(((0 - 255) / 100) * persent);
let green = 0 + parseInt(((191 - 0) / 100) * persent);
let blue = 0 + parseInt(((255 - 0) / 100) * persent);
//设置stroke-dasharray和路径的颜色
progressDom.setAttribute("stroke-dasharray", value + ",10000");
progressDom.setAttribute("stroke", `rgb(${red},${green},${blue})`);
//设置文本内容颜色
textDom.innerHTML = persent + "%";
textDom.setAttribute("fill", `rgb(${red},${green},${blue})`);
}
//30毫秒变化执行
let num = 0;
setInterval(() => {
num++;
if (num > 100) {
num = 0;
}
rotateCircle(num);
}, 30);
</script>
</body>
</html>
2.条形统计图
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta http-equiv="X-UA-Compatible" content="IE=edge" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>Document</title>
<style>
.coordinate {
stroke: #999;
stroke-width: 2;
}
.scale {
stroke: orangered;
stroke-width: 1;
}
</style>
</head>
<body>
<!--
1.获取数据
2.创建SVG
3.创建坐标
4.绘制座标文字
5.依据数据绘制图形
-->
<svg width="1000" height="700">
<g id="coordinate">
<!-- 坐标 -->
<line class="coordinate" x1="50" y1="600" x2="950" y2="600"></line>
<path d="M 925,590 L 950,600 L 925,610"></path>
<text x="920" y="630">时间</text>
<line class="coordinate" x1="100" y1="650" x2="100" y2="50"></line>
<path d="M 90,75 L 100,50 L 110,75"></path>
<text x="50" y="70">订单</text>
</g>
<!-- 刻度 -->
<g id="scalex"></g>
<g id="scaley"></g>
<g id="list"></g>
</svg>
<script>
let data = [
{
time: '8月21日',
order: 12000,
},
{
time: '8月22日',
order: 13000,
},
{
time: '8月23日',
order: 11000,
},
{
time: '8月24日',
order: 14000,
},
{
time: '8月25日',
order: 15000,
},
{
time: '8月26日',
order: 12000,
},
{
time: '8月27日',
order: 11000,
},
];
let scalex = document.getElementById("scalex");
let scaley = document.getElementById("scaley");
let listLength = parseInt(700 / data.length);
let yLength = parseInt(450 / 15);
let listDom = document.getElementById("list");
for (let i = 1; i <= data.length; i++) {
renderScale(i);
}
for (let j = 1; j <= 15; j++) {
let lineDom = document.createElement("line");
lineDom.className = "scale";
scaley.innerHTML =
scaley.innerHTML +
`<line class="scale" x1="100" y1=${600 - yLength * j} x2="120" y2=${
600 - yLength * j
} ></line>` +
`<text x="50" y=${600 - yLength * j}>${1000 * j}</text>`;
}
function renderScale(i) {
let lineDom = document.createElement("line");
lineDom.className = "scale";
lineDom.setAttribute("x1", i * listLength + 150);
lineDom.setAttribute("y1", 600);
lineDom.setAttribute("x2", i * listLength + 150);
lineDom.setAttribute("y2", 580);
scalex.innerHTML =
scalex.innerHTML +
lineDom.outerHTML +
`<text x="${70 + listLength * i}" y="620">${
data[i - 1].time
}</text>`;
let rgbColor = `rgb(${parseInt(Math.random() * 255)},
${parseInt(Math.random() * 255)} ,
${parseInt(Math.random() * 255)}
)`;
console.log(rgbColor);
listDom.innerHTML =
listDom.innerHTML +
`<rect x="${90 + listLength * i}" y="${
600 - (data[i - 1].order / 1000) * yLength
}" width="20" height="${
(data[i - 1].order / 1000) * yLength
}" fill="${rgbColor}""></rect>`;
}
</script>
</body>
</html>
五、总结
这篇文章介绍了svg矢量图标的基础知识及语法，也简单介绍了svg矢量图标的绘制以及如何使用JavaScript操作svg。当然，如果你想要炫酷的svg图标，那么你可能需要专业的工具来帮你完成这项任务😀。
我是Atrox🚀，一个正在努力学习的前端攻城狮🦁，期待你的关注，一起学习，共同进步💪💪💪。
