如果说Kubernetes这座房子是由一个个Pod堆积而成，那Kubernetes的网络就是给这座房子注入了灵魂，通过它可以驱动这座房子里的所有Pod，让其保持强大的灵活性，从而保证Kubernetes这座房子不会倒下，为了方便描述，下面统一叫k8s。
我们知道Pod是k8s的最小调度单位，而容器就是k8s里一个一个的进程，而这些进程之间又免不了要进行通信，这就是k8s网络要解决的问题。
多数情况下，我们讲到k8s的网络都不自觉会把容器考虑进来，这是因为到目前为止k8s主要还是以Docker为主的容器来管理进程。但今天我们先忘掉容器，从Linux本身提供的能力开始来一点一点搭建一个虚拟的网络世界，通过这个过程可以更深刻的理解k8s的网络底层逻辑。
下面的操作对环境没有特别的要求，但有一个前提是必须使用Linux系统，ubuntu或者CentOS都可以。主要使用两个工具集，一个是ip工具集，另一个是brctl，ip工具集一般都默认安装了，brctl可以通过apt install -y bridge-utils来安装。

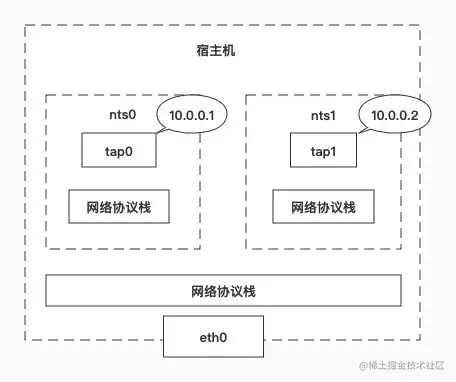

首先，我们要在同一台机器上创建两个虚拟的空间，这两个空间的网络是相互隔离的，有自己的网络协议栈、网卡以及iptables，大概像下面这样：
图1-1 Network Namespace
我们思考一下，linux有什么工具可以实现这样的功能呢？答案是Network Namespace，使用ip netns就可以对Network Namespace进行管理，这里我们使用下面的命令创建两个Network Namespace。
ip netns add nts0
ip netns add nts1
通过上面的两条命令我们就创建好了两个网络空间nts0和nts1，nts0、nts1和宿主机之间是相互隔离的，为了说明这个问题，我们接着往下。
上面我们创建的两个Network Namespace想象成两台电脑，电脑与电脑之间怎么实现通信呢？没错，路由器就是这样的设备，可以收发二、三层数据包实现两台电脑之间的通信，在Linux中也有一个这样的虚拟设备，叫tun/tap设备，接下来我们创建两个tun设备tap0和tap1，命令如下：
ip tuntap add dev tap0 mode tap
ip tuntap add dev tap1 mode tap
接下来就可以将它们安装到Network Namespace里了，命令如下：
ip link tap0 netns nts0
ip link tap1 netns nts1

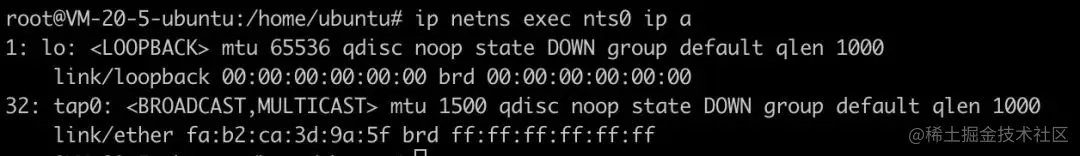

上面将tap0安装到了nts0，将tap1安装到了nts1中，我们可以看一下tun设备的状态，如下：
可以看到，tap0还没有分配IP地址，和lo一样，状态都是DOWN。所以我们要给tun设备分配IP地址，并将状态设置成UP，命令如下：
ip netns exec nts0 ip link set lo up
ip netns exec nts0 ip link set tap0 up
ip netns exec nts0 ip addr add 10.0.0.1/24 dev tap0
ip netns exec nts1 ip link set lo up
ip netns exec nts1 ip link set tap1 up
ip netns exec nts1 ip addr add 10.0.0.2/24 dev tap1
上面我们给tap0分配的ip地址是10.0.0.1/24，tap1分配的ip地址是10.0.0.2/24，这样，就成功创建了两个虚拟的网络空间，每个空间里都有一个tun网络设备。然后我们来测试一下隔离性，首先在宿主机上ping一下看是不是通的。命令如下：
root@ubuntu# ping 10.0.0.2
ping: connect: Network is unreachable
然后在nts0中去ping nts1中的tap1设备
root@ubuntu# ip netns exec nts0 ping 10.0.0.2
ping: connect: Network is unreachable
可以看到，相互之间是不通的。这说明宿主机、nts0、nts1之间是相互隔离的。

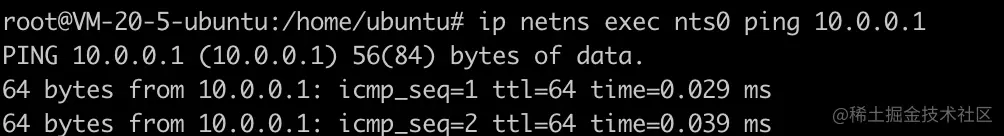

为了避免因为我们配置错误导致的不连通，我们可以在Network Namespace里ping一下自己看网络设备是否正常在工作，如下：
可以看到，网络设备是在正常工作的，说明我们的配置没有问题。
现在，我们要将这两个网络空间给连起来，让他们之间可以正常通信，Linux中有一个虚拟的网络设备叫做Veth Pair，它们总是成对出现，一端连接到网络协议栈，另一端彼此相连，数据发送到一端可以直接出现在另一端，你可以把它想象成一条网线。下面我们来创建一对Veth Pair， 如下：
ip link add veth0 type veth peer name veth1
veth0和veth1就是我们创建的一对Veth Pair，前面我们说Veth Pair可以成对出现，发到一端的数据可以直接出现在另一端，那是不是只要将veth0和veth1分别插到两个Network Namespace里就可以将两个网络空间给连接起来呢？我们来试一下，将Veth Pair的一端veth0插到nts0，veth1插到nts1上，命令如下：
ip link set veth0 netns nts0
ip link set veth1 netns nts1
ip netns exec nts0 ip link set veth0 up
ip netns exec nts1 ip link set veth0 up
这个时候网络结构大概是下面这样的，如下图：
图1-2 Veth Pair
然后我们在nts0里去ping nts1，如下：
root@ubuntu# ip netns exec nts0 ping 10.0.0.2
ping: connect: Network is unreachable

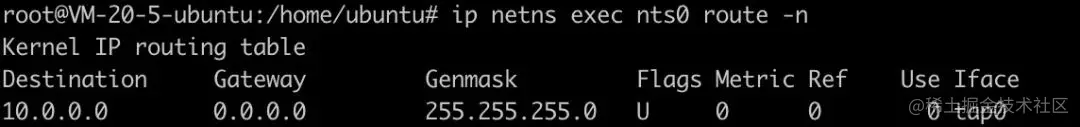

咦，不好使啊，怎么还是ping不通呢？别着急，我们来看一下nts0的路由信息：
可以看到，这是由于我们前面做隔离试验的时候所有请求都会发送到tap0设备，没有走veth0。所以，我们只需要将路由指向Veth Pair应该就可以了，如下：
ip netns exec nts0 ip route change 10.0.0.0/24 via 0.0.0.0 dev veth0
ip netns exec nts1 ip route change 10.0.0.0/24 via 0.0.0.0 dev veth1

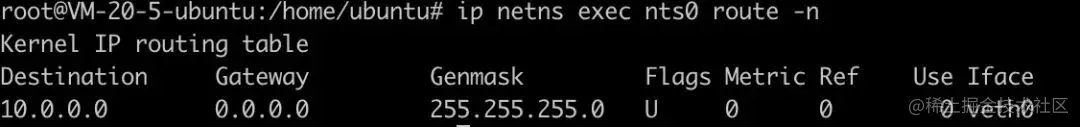

设置完之后，我们再来看一下路由信息
可以看到，已经指向Veth Pair设备了，然后我们再用nts0去ping一下nts1，如下：

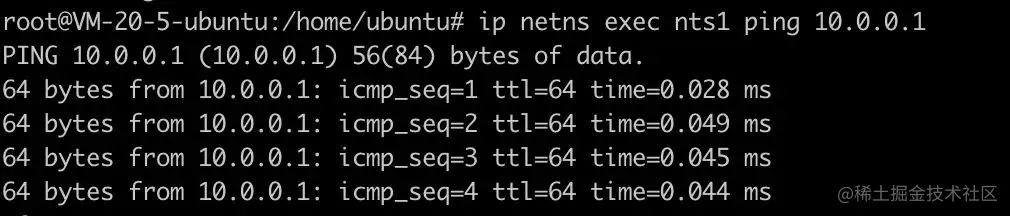

可以看到，是通的，然后我们用nts1去ping一下nts0，如下：
可以看到，nts0和nts1之间就连通了。
但是，这事似乎没那么简单，假如一台机器上创建了N多个这样的网络空间，而它们之间又要连起来，就得将每个空间和另外所有的空间创建一对Veth Pair将它们连起来，这也太复杂了。我们可以回想一下现实中我们的电脑在同一个局域网内相互通信，并不需要每台电脑都和其它电脑插一根网线，如果这样的话那一台电脑的网卡有多少的网线插槽都不太合适啊。那有没有一种设备可以实现这样的功能呢？没错，交换机就可以实现这个功能，所有电脑网线都插到交换机上，当两台电脑需要通信的时候，先发到交换机，然后交换机通过ip地址和mac地址的映射关系就可以找到对应的主机，将数据包发给对应的主机。在Linux中也有这样的虚拟设备，就是网桥(Bridge)。
上面的例子，我们可以创建一个网桥，将Veth Pair的一端插在网桥上，另一端插在对应的Network Namespace，这样就可以实现不同的网络空间之间的通信了。
下面，我们就通过网桥来实现不同网络空间的通信，首先，我们要先创建一个网桥，命令如下：
brctl addbr br1
ip link set br1 up

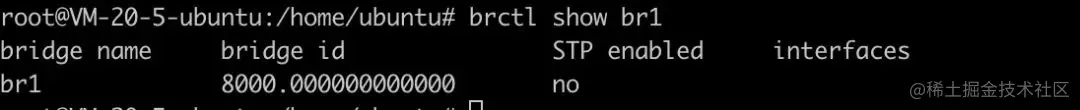

然后我们通过show来查看网桥信息，如下：
可以看到，成功创建一个网桥br1
接下来，我们再创建两对Veth Pair，如下：
ip link add veth0-ns type veth name veth0-br
ip link add veth1-ns type veth name veth1-br
接着创建两个Network Namespace，如下：
ip netns add nts0
ip netns add nts1
然后将前面创建的两对Veth Pair分别插到nts0和nts1，如下：
ip link set veth0-ns netns nts0
ip link set veth1-ns netns nts1
接着我们设置Network Namespace里的Veth Pair设备的ip地址，如下：
ip netns exec nts0 ip link set lo up
ip netns exec nts0 ip link set veth0-ns up
ip netns exec nts0 ip addr add 10.0.0.1/24 dev veth0-ns
ip netns exec nts1 ip link set lo up
ip netns exec nts1 ip link set veth1-ns up
ip netns exec nts1 ip addr add 10.0.0.2/24 dev veth1-ns

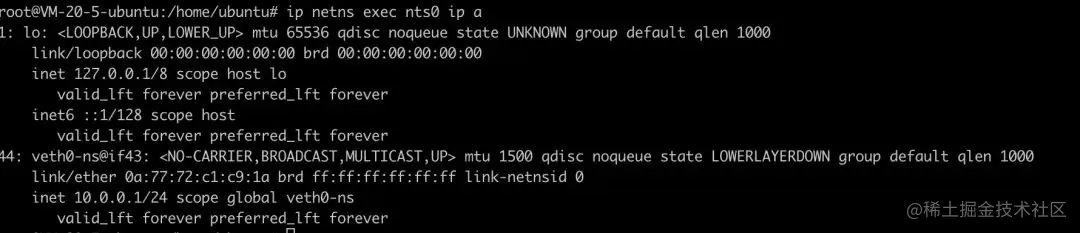

然后我们看一下Network Namespace里的Veth Pair设备的信息，如下：
可以看到，ip地址已经设置好了。
通过上面的步骤我们将Veth Pair的一端接到了Network Namespace里了，接下来我们将Veth Pair的另一端插到前面创建的网桥上面，命令如下：
brctl addif br1 veth0-br
brctl addif br1 veth1-br
插好了之后我们来确认一下是否成功了，如下：

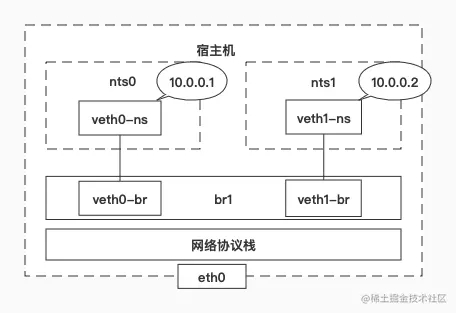

可以看到，veth0-br和veth1-br都插到了网桥br1上了，现在的网络关系如下图：
图1-3 网桥和Veth Pair

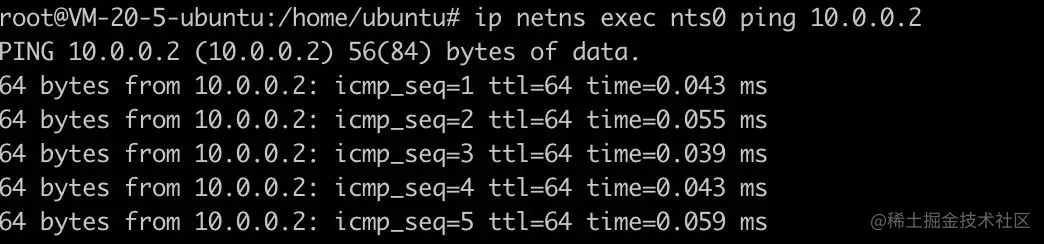

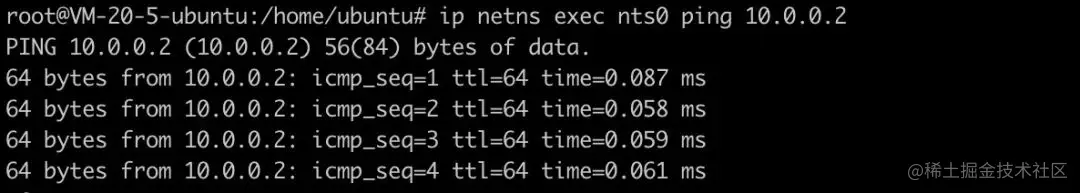

然后我们来测试一下，在nts0中去ping nts1，如下：
接着在nts1中去ping nts0，如下：
到此，我们就通过一虚拟的网桥和两对Veth Pair将不同的Network Namespace打通了。离我们的目标又近了一步，目前k8s还是使用Docker来作为进程管理的容器。所以，搞明白Docker的网络之后再回过头来理解k8s的网络会容易很多。
容器网络

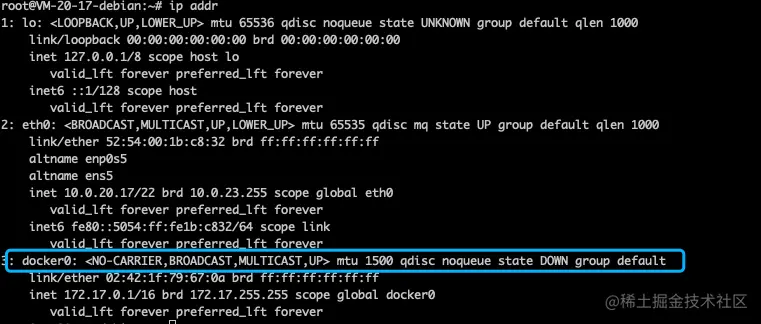

实际上容器网络和我们上面讲的几乎是一样的，本文里的容器默认指的是Docker项目，Docker启动之后会创建一个docker0的网桥，它的功能和我们上面创建网桥br1目的是一样的，如下：
当我们通过docker run一个容器的时候，这个容器会创建一对Veth Pair，一端插在容器中也就是容器中的eth0，一端插在docker0网桥上，下面我们创建一个centos的容器，命令如下：
docker run -itd --name centos-1 centos

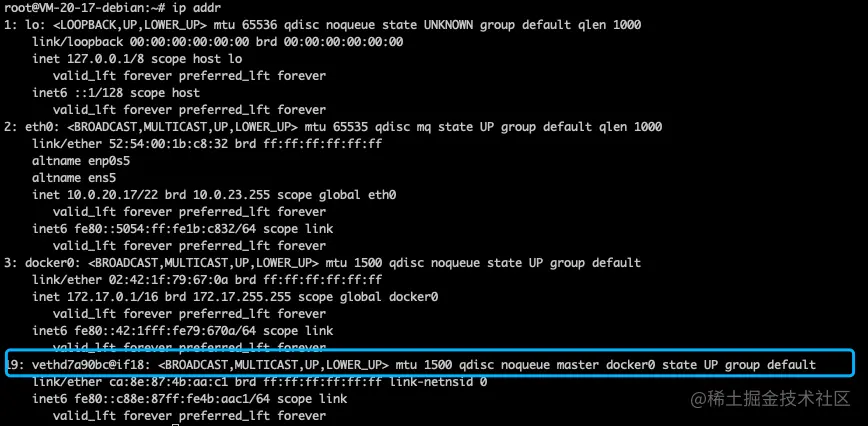

然后我们在宿主机上查看网络设备
可以看到多了一个vethd7a90bc设备，然后我们使用brctl来查看docker0网桥 ，如下：
可以看到，刚刚创建的设备veth852a0a9被插在了docker0上，然后我们再创建一个容器，如下：
docker run -itd --name centos-2 centos
我们再看一下docker0网桥，如下：
可以看到，刚刚创建的容器的一端也被插到了docker0网桥上。

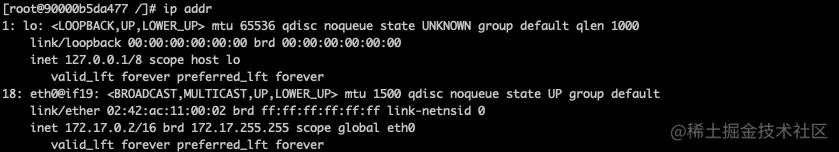

接着我们看一下容器的另一端，我们进入到容器里面，如下：

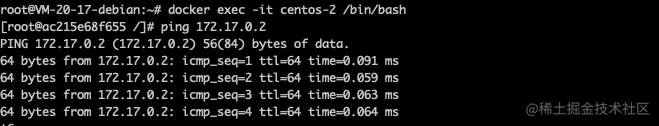

其中eth0就是Veth Pair的另一端，我们ping一下另一个容器看是否是连通的，如下：
可以看到，容器之间是连通的，到这里为止，容器之间通过一个网桥docker0和Veth Pair就可以相互通信了。
就这么完了吗？想想看，要是容器不在一台机器上又该如何进行通信呢？
很明显通过前面讲到的内容，是不能实现跨主机之间的通信的，在容器的跨主通信的方案里面，有一个绕不过的项目Flannel。
Flannel实现了一个跨主通信的网络框架，背后实际的网络功能的实现有三种，分别是UDP、VXLAN和host-gw。
UDP模式
UDP实现最为简单，有助于理解跨主通信的实现原理，但同时UDP模式性能也是最糟糕的，目前几乎已经弃用了。Flannel项目会在每个节点上启动一个flanneld的进程，并创建一个flannel网络设备，比如：
假如现在有两台机器分别是Node1和Node2，在Node1上有容器c1，ip地址10.244.0.1/24，Node2上有容器c2，ip地址10.244.2.1/24，现在当c1要访问c2时，IP数据包会发送到Veth Pair设备的一端也就是容器中的eth0设备，然后直接出现在docker0网桥（回忆一下Veth Pair的特点），docker0网桥拿到这个数据包，发现不在自己的管辖范围，将数据包交给网络协议栈，网络协议栈根据路由规则将数据包交给flannel.1设备。flannel.1设备根据路由规则将IP包发到Node2上，Node2上的网络协议栈发现数据包是发给本机的flanneld进程的，接着就将数据包交给Node2上的flannel.1设备，根据路由规则又将请求转到docker0上，后面的过程和Docker同主网络就是一样的了。
上面这个过程有几个问题，我们来一个一个看。
第一个问题，docker0网桥是如何知道要将请求交给flannel.1设备的呢？

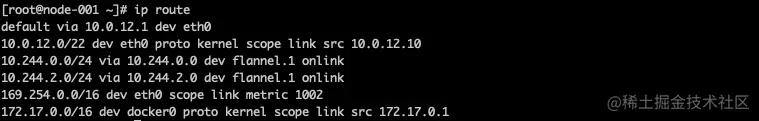

我们看一下Node1上的路由信息，如下：
可以看到10.244.2.1这个ip地址会匹配到第三条路由，10.244.2.0/24 via 10.244.2.0 dev flannel.1 onlink，也就是转发到flannel.1这个设备。这里的路由规则是由flanneld进程自动创建的。
第二个问题，flannel.1又是如何知道要将请求转发到Node2的呢？

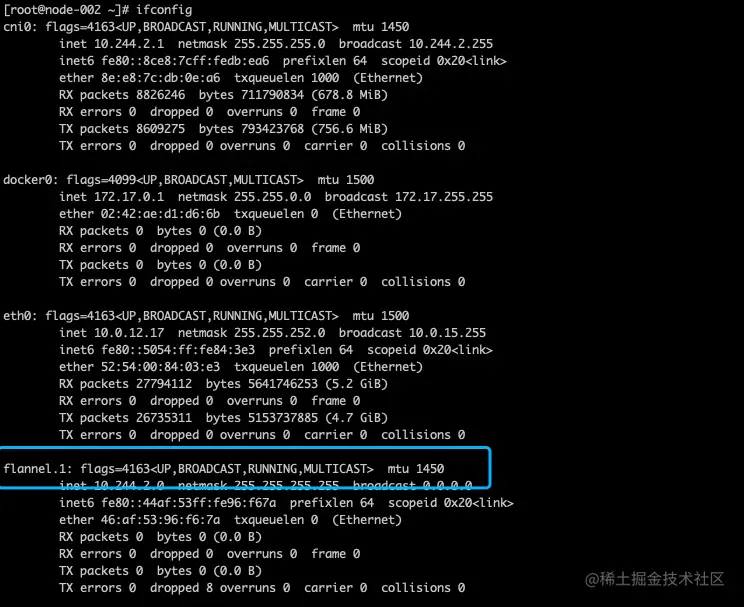

为了弄清这个问题，我们要先弄明白flannel.1这个设备是怎么运作的，实际上，flannel.1是一个Tunnel设备，它做的事情就是在内核和用户程序之间发送IP数据包。
上面的例子，当数据包通过默认的路由规则发送到flannel.1设备之后，flannel.1就会将IP数据包交给创建这个设备的应用程序，也就是flanneld进程(这是一个从内核态流向用户态的过程)。
当flanneld进程收到数据包的时候，就会将这个IP数据包通过宿主机的网络协议栈发送出去(这是一个用户态向内核态扭转的过程)。那flanneld是如何知道10.244.2.1这个地址在Node2上呢？假如还有Node3、Node4，该怎么区分呢？实际上，从IP地址也大概可以看出来，10.244.2.1和10.244.0.1是不在一个子网里的，而flanneld也正是利用不同的子网来寻找对应的宿主机。而子网与宿主机之间的对应关系是放在etcd里面的，如下：
$ etcdctl ls /coreos.com/network/subnets
/coreos.com/network/subnets/10.244.0.0-24
/coreos.com/network/subnets/10.244.1.0-24
/coreos.com/network/subnets/10.244.2.0-24
flanneld通过目地ip地址就可以找到对应的宿主机的地址，如下：
$ etcdctl get /coreos.com/network/subnets/10.244.2.0-24
{
"PublicIP":"10.0.12.17"
}
然后就将这个IP包封装到一个四层的UDP包里面，通过宿主机的物理网卡将请求发送到了Node2上，但是还缺少一个信息，IP地址知道了，发给哪个端口呢？Flannel在每台宿主机上都安装了flanneld，端口一般是8285。当Node2收到这个UDP的包之后，去掉UDP的头，拿到原始的IP包，这个IP包的目标地址是10.244.2.1，接着将数据包交给Node1上的flannel.1设备(也就是Tunnel设备)，然后通过flanneld进程UDP数据包发送出去，发送的目的地是Node2上的8285端口，也就是Node2上的flanneld进程。同样的，在Node2上flanneld进程也配置了相应的路由，如下：
[root@node-002 ~]# ip route
default via 10.0.12.1 dev eth0
10.0.12.0/22 dev eth0 proto kernel scope link src 10.0.12.17
10.244.0.0/24 via 10.244.0.0 dev flannel.1 onlink
10.244.1.0/24 via 10.244.1.0 dev flannel.1 onlink
10.244.2.0/24 dev docker0 proto kernel scope link src 10.244.2.1
169.254.0.0/16 dev eth0 scope link metric 1002
最后会匹配到第4条路由规则，进入到docker0网桥中。后面就和前面同主的流程是一样的了。
当c2返回时，也是以同样的方式匹配默认路由，进入到flannel.1设备，然后由flanneld将数据包打包成UDP数据包发送到Node1上，接着进入到docker0网桥，然后再到Veth Pair，最终进入到容器c1中。
上面的过程要注意的是，docker0网桥的地址范围必须是Flannel为宿主机分配的子网。以Node1为例，给Docker Daemon启动时加上下面的配置就可以了：
docker --bip=10.244.0.0/24
UDP模式存在的问题
通过上面的过程，我们可以看到，在发送端数据包先从网络协议栈到flanneld进程，然后flanneld进程封包之后又会发送到网络协议栈，当收到返回的时候又要从网络协议栈将数据拷贝到flanneld进程，一进一出有3次内核态和用户态的拷贝，而我们知道内核态和用户态之间的切换是低效的。
所以，这也是为什么UDP模式被淘汰的原因。
VXLAN模式
VXLAN（Virtual Extensible LAN）虚拟可扩展局域网，是Linux内核提供的一种网络虚拟化技术，可以实现在内核态封包和解包，从而减少内核态和用户态的切换。
VXLAN是运行在二层的，核心思想是通过一条隧道在不同的宿主机之间构建出一层覆盖网络（Overlay Network）。VXLAN在各个宿主机上创建一个特殊的VTEP（VXLAN Tunnel End Point）设备作为端点。
这里的VTEP相当于前面的flanneld进程，只不过它操作的是二层数据包，而且所有工作都在内核态完成。
假设现在有两个容器，container01和container02，ip地址分别为10.244.0.1和10.244.2.1，分别运行在两台宿主机上，如果container01要访问container02，和UDP模式类似，IP包会先出现在docker0网桥，匹配不到路由，然后通过默认的路由规则，进入到本机的flannel.1设备，也就是VXLAN隧道的入口，flannel.1就是VXLAN创建出来的VTEP端点。
然后VXLAN需要找到隧道的出口，这个出口还是一条路由规则，而这个规则依然是由flanneld进程维护的。
container02的网段是10.244.2.0，所以flannel.1设备最终会将请求发往10.244.2.0这个网关，通过观察我们发现这个正是Node2上的flannel.1设备，如下：
这里将Node1上的VTEP和Node2上的VTEP设备用1-VTEP和2-VTEP表示，根据VXLAN的原理，1-VTEP和2-VTEP之间需要想办法组成一个虚拟的二层网络。我们知道二层网络是通过MAC地址来进行数据帧的发送。所以，需要加上目标MAC地址，封装成一个二层数据帧发出去。
flanneld进程启动时，会自动维护IP地址和MAC地址的对应关系，所以不需要通过ARP协议来获取MAC地址，如下：\
可以看到，10.244.2.0 对应的mac地址是46:af:53:96:f6:7a，VXLAN通过这个MAC地址就可以封装二层的数据帧了，封装完之后如下：

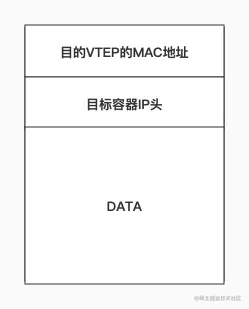

图1-4 二层数据帧
可以看到，原来的IP包原封不动，只是在它外层套了一个MAC地址，得到一个二层数据帧。
上面虽然得到了一个二层数据帧，但是在宿主机上仍然是没法通信，这是因为上面的二层数据帧的mac地址是flannel.1设备的，最终宿主机之间的通信是通过宿主机的物理网卡，比如eth0发出去的。
所以，要实现宿主机之间的通信，我们还需要知道目标机器的IP地址，但是我们前面说flannel.1是一个二层设备，似乎不能直接拿到IP地址。但是，假如能在二层实现转发就能解决这个问题了，在linux内核中是有这样的能力的，转发的依据，源自叫作FDB(Forwarding Database) 的转发数据库，而对应的FDB信息也是由flanneld进程维护的，如下：
可以看到上面的mac地址对应的ip地址正是Node2宿主机的ip地址。
在实际发送之前，还有一个非常重要的细节，VXLAN会在上面封装好的二层帧外面加一个VNI标识，这个是VTEP设备用来判断数据包是不是属于自己的依据，默认为1。所以，我们的VTEP设备都叫flannel.1，后面的1和VNI是对应的，这里讲的VNI也是云计算中VXLAN方案实现网络隔离的重要依据。
紧接着VXLAN会将上面封装好的数据依次套上UDP头、IP头、MAC地址，然后将数据包通过宿主机的物理网卡发送出去，最终数据包格式如下：\
图1-5 VXLAN数据包格式
可以看到，这个数据包还是有点复杂的，这也是为什么VXLAN的效率比host-gw低的原因（后面会讲host-gw），至于为什么加上IP头和MAC地址，这是网络协议栈规定的， 数据包在发送端的网络协议栈总是依次加上四层头、IP头、MAC地址，接收端网络协议栈总是依次剥掉MAC地址、IP头、四层头，然后交给应用程序。
当数据包来到Node2，本机的网络协议栈会去掉MAC地址、IP头、UDP头，发现VXLAN Header里的VNI=1，然后根据VNI的值把数据包交给Node2上的flannel.1设备。
flannel.1设备拿到数据包之后，剥掉MAC地址，取出IP包，接下来就和前面容器网络的流程是一样的了。
其实，到这里为止，k8s的网络所需要具备的各个组件都齐活了，但整个看起来总还差那么点意思。
CNI网络模型
到目前为止，同一个主机之间的通信还是依赖docker0网桥，而这个网桥是必不可少的，这就相当于各个子网之间的通信，可以简单把一台宿主机想象成一个小的局域网，这个局域网里的各个设备之间的通信就需要网桥，各个局域网之间的通信需要借助Flannel项目（后面讲的host-gw可以打破这个规则）。
我们知道k8s里面的网络是到pod这个级别，也就是说不管pod里有多少个容器，它们都是共享所属pod的网络协议栈。
k8s在创建pod的时候总是先创建一个infra的容器来hold住Network Namespace，同时kubelet进程的一个子任务dockershim会去配置infra网络。很明显这个操作通过docker0网桥是非常不灵活的，所以k8s又搞了一个CNI网桥，这个设备在物理机上一般叫cni0。
cni0网桥的作用和docker0几乎是一模一样。只是k8s在响应pod不同的事件的时候可以实时的去更新cni0网络配置，比如pod启动的时候，kubelet的dockershim进程就会进行add操作，给infra容器配上对应的IP地址，而这个IP地址是怎么来的呢？我们通过kubeadm部署k8s的时候可以指定网络CIDR，这样就划定了IP地址的范围，比如：
kubeadm init --pod-network-cidr=10.244.0.0/16
CNI实际上是一整套工具集，如下：
CNI的网络配置可以分为两个部分，第一，CNI通过flanneld进程来创建flannel.1设备、配置路由、维护FDB数据库。第二，dockershim使用CNI插件配置infra容器的网络栈，并连接到CNI网桥。
Kubernetes的三层网络方案
前面讲了Flannel的UDP和VXLAN模式，还剩最后一种host-gw模式。host-gw模式相比VXLAN要简单很多，如下图：

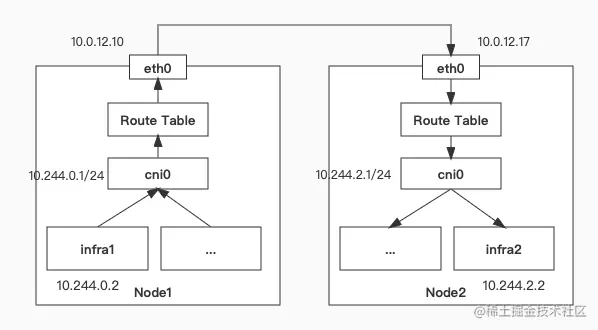

图1-6 Flannel的host-gw模式
Flannel的host-gw模式通过一条条路由规则来实现跨主机容器之间的通信，比如container01(10.244.0.2)要和container02(10.244.2.2)通信，container01所在机器会有下面这样一条路由规则：
ip route
...
10.244.2.0/24 via 10.0.12.17 dev eth0
其中，10.0.12.17是container02所在宿主机的IP地址，有了IP地址就可以通过ARP协议获取到MAC地址了，实际上，这里的MAC地址也是由flanneld进程自动维护的。
有了MAC地址之后，就可以在IP包的基础上套上目标MAC地址，在上面的例子中就是container02所在宿主机的MAC地址，得到一个二层的数据帧发送出去。
到了Node2之后，网络协议栈去掉MAC地址，拿到IP包，发现目标IP是10.244.2.2，根据路由规则就可以转发到container02中了。
可以看到，host-gw其实就是将下一跳的目地地址设置成网关，这也是为什么叫作host-gw的原因了。而各个宿主机内的子网（比如各个pod中infra容器的ip）都是保存在Etcd中的，flanneld进程只要watch对应的key，就可以实时更新自己的路由表。
要注意，Flannal的host-gw模式只能适用于二层网络连通的集群，这是由它的实现原理决定的，也就是通过路由表里的下一跳设置目标MAC地址，然后经过二层网络到达目标宿主机。
不知道你有没有通过云主机来搭建k8s的经历，各个云主机之间很大概率是不在同一个子网，这个时候二层是不通的（无法通过mac地址直接通信）。这种情况在Flannel的host-gw模式中，可以通过配置3层的路由转发来实现。但很明显，由于多了三层的封包与解包的过程性能是比较差的。
在host-gw模式中还有一个强大的网络方案Calico，Calico的实现原理和Flannel 的host-gw几乎是一样的，也是在每个宿主机上维护对应的路由表。唯一不一样的是，Calico使用的是一个叫BGP的内核模块来维护路由信息，BGP(Border Gateway Protocol)边缘网关协议，如下：

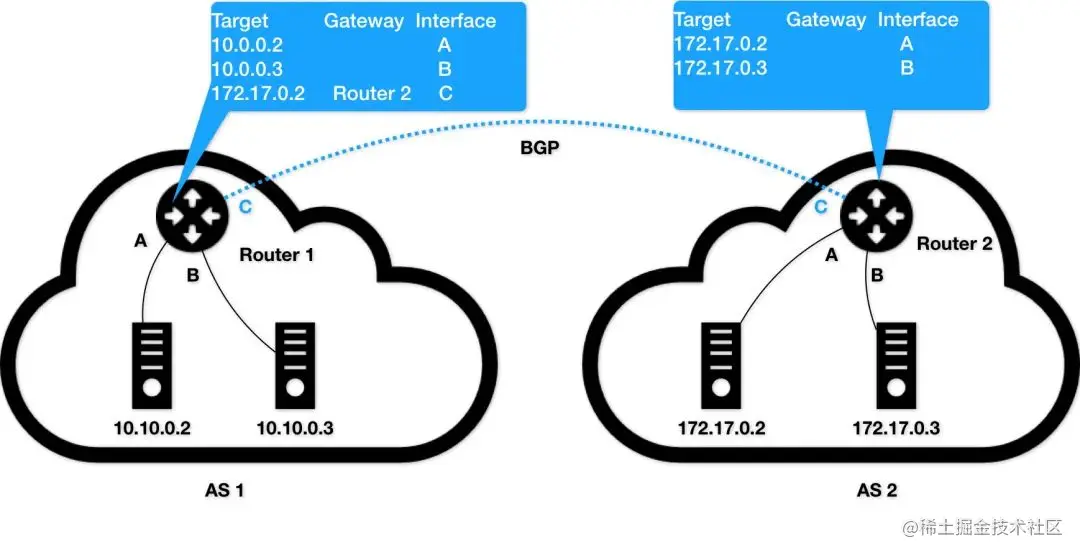

图1-7 BGP原理
每个宿主机上BGP都会维护一份全量的路由表。
比如，AS1的10.10.0.3要访问AS2里的172.17.0.3，请求会先经过AS1中的Router1，Router1里发现目地地址172.17.0.3要经过C口，而C口正是发往Router2的，这样就从AS1到达了AS2中。
AS2拿到数据包之后，发现目标地址是172.17.0.3，然后就通过B口把数据包发出去，这样就到达了172.17.0.3上面了。
因为反过来172.17.0.3访问10.10.0.3也要能够通信，所以Router2里也要维护对应的路由信息，所以，这也是为什么BGP需要在每个节点维护所有的路由信息。
而BGP维护路由的原理也很简单，在每个宿主机上都有一个BGP的进程，将本机的路由信息广播到所有其它所有节点。可以预见，如果一个集群里面有成千上万的节点，这个效率是很低的，路由信息是呈指数增长的。
针对上面的性能问题，BGP有一个Route Reflector模式，其原理是选出几个节点出来，这几个节点从其它节点学习所有路由信息，其它节点只需要和这几个节点进行同步就可以了。
我们回过头来看Calico的实现原理。Calico项目由三个部分组成：
- Calico的CNI插件，这个CNI其实就是上面讲的那个CNI
- Felix，是一个DaemonSet，负责维护Calico需要的网络设备（比如Veth Pair）以及路由规则的管理。
- BIRD，这个是BGP的客户端，负责分发路由信息。
Colico的运行模式如下：

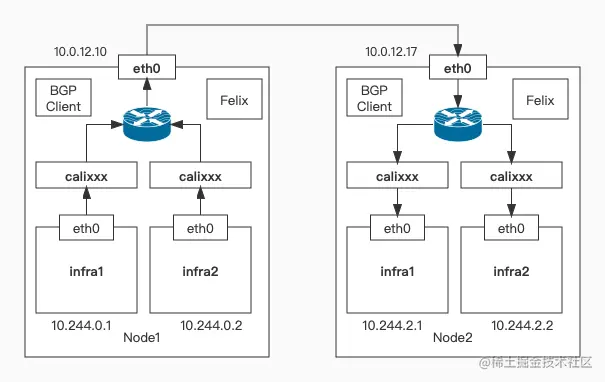

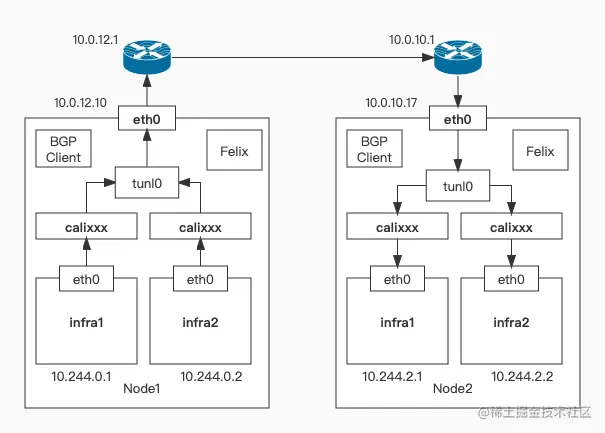

图1-8 Calico原理
可以看到Calico和Flannel的host-gw另一个不一样的地方就是Calico不会创建网桥设备，它为每个容器创建一对Veth Pair，一端插在容器的eth0，另一端插在宿主机，以cali打头。而容器之间的通信全部都过路由规则。
这样，容器里发的数据包通过Veth Pair会直接出现在宿主机cali开头的设备中，宿主机网络协议栈根据路由规则将数据包发送到网关。后面的步骤和Flannel 的host-gw几乎是一样的了。
Calico默认情况下也是不支持不同子网之间的通信的，但其提供了IPIP模式可以实现不同子网之间的通信，如下：
图1-9 Calico的IPIP模式
可以看到，IPIP模式下，多了一个tunl0设备，要注意这里的tunl0和上面说的tun设备完全不是一个东西，不要搞混了。
开启IPIP模式之后的路由规则如下：
10.244.0.0/24 via 10.0.12.17 tunl0
可以看到，现在虽然网关的IP地址还是10.0.12.17，但对应的设备是tunl0，这个tunl0是一个IP隧道设备(IP tunnel)，当IP数据包进入到Linux内核之后，内核的IPIP驱动会接管，然后在IP数据包的外层套上宿主机的IP头，如下：

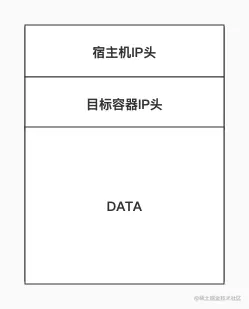

图1-10 CalicoIPIP封包原理
其中，“宿主机IP头”中的目标IP地址就是10.0.12.17。这样就可以伪装成宿主机的IP地址将包发出去，而这个包里实际是容器发出去的一个完整的IP数据包。
当目标宿主收到这个包之后，内核的IPIP将外层的IP包解出来，通过本机的路由规则就可以找到对应的容器了。
好了，到这里为止Kubernetes的网络原理就讲完了。
小结
计算机发展到现在，已经积累了相当多的基础技术，今天讲的k8s的网络方案其实也都是基于Linux已经实现的底层技术，只是它将这些零散的技术用到了极致，而这也是为什么绝大部分时候实习生无法取代一个10年经验的资深程序员的主要原因。同时，也是区分高级工程师和CURD Boy的一个重要标志。
实际上除了上面讲的Flannel和Calico网络方案，还有很多后起之秀，比如基于BPF技术的Cilium，实现了非常强大的网络控制和监控能力，并且暴露了一组使用友好的接口，使用Golang也可以很轻松的调用BPF相关的接口。
通过这些年云原生发展的趋势来看，越来越多的能力被抽象到内核态，从而实现性能的大幅提升，比如我们上面讲的VXLAN，Cilium都是在实现这样的目标。可以预见，未来还会有更多的项目加入到其中，云原生会变得越来越标准化。当达到一定程度的时候，会极大的解放生产力。
