FriendlyArm Tq2440 我手上的是TQ2440的板子

RS232

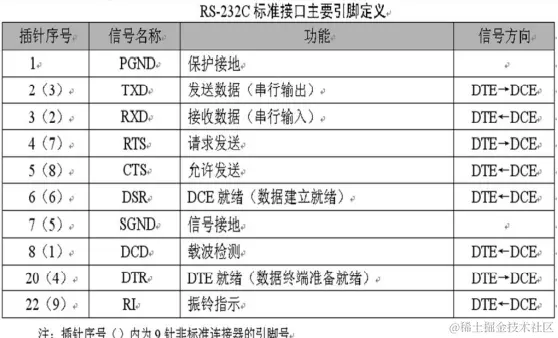

通常串口定义为



TQ2440串口为公口，引脚和正常公口相反


所以必须使用板子配送的直通串口线。如果使用标准的串口线，9针串口的2口对应RXD,3口对应TXD，因此需要用杜邦线直连。另外实测表明该系列板子在电平设计上有缺陷，需要将串口GND连在一起，否则会出现接收乱码或者错误发送。一共需要接3根线。

波特率115200，数据位8，奇偶校验无，停止位1，数据流控制无

另外TQ2440上还有两个串口，3个串口被连接在一个插座上，如下图


JTAG

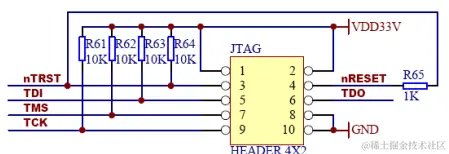

TQ2440上为10脚的JTAG，对应端口为


板子丝印层没有指示对应编号，测试表明带缺口向上时，从左往右第一行是9，7，5，3，1；第二行是10，8，6，4，2

uboot

开发板有4个绿色LED，如果没有全亮说明Nor Flash或者NAND Flash没有uboot

usb下载驱动

找到了一份下载，我上传到了阿里云盘,里面加入了我自制的数字签名，所以可以直接运行本节最后一个命令，然后安装驱动。

在设备管理器中右键，选择上述对应的文件夹加入驱动程序。但是会出现第三方INF不包含数字签名信息

在win10系统中可以下载windows SDK和windows WDK (inf2cat在新版本的sdk中被移除至wdk)因为如果直接下载的话都是最新的，wdk和sdk的版本无法对应。我选择了版本

Windows 10 SDK, version 2004 (10.0.19041.0)

下面部分参考了博客

  • 下载完成后打开visual studio命令行，进入inf文件所在目录，生成cert文件
makecert -r -pe -ss root -n CN="My Company CA" -$ commercial -b 01/01/2020 -e 01/01/2100 MyCert.cer
  • 运行MMC,选择"文件"->“添加管理单元"中添加"证书"至我的账户
  • 在"受信任的根证书颁发机构”->“证书"中找到刚才安装的证书"My Company CA”，右击"所有任务"->“导出"进入证书导出向导，此处需要设置密码，比如设置为test
  • 将INF文件"MyDirver.inf"与证书文件放至同一目录;
inf2cat /v /os:XP_X86,Vista_X86,Vista_X64,7_X86,7_X64,8_X86,8_X64,6_3_X86,6_3_X64,10_X86,10_X64 /driver:.
  • 签名Cat文件,/p后面是前面生成的密码,命令执行成功后，在cat文件的属性中能够看到已经被签名
Signtool sign /v /fd sha256 /f MyCert.pfx /p test /n "My Company" /t http://timestamp.digicert.com *.cat
  • 这个时候如果直接更新驱动程序会报错A problem was encountered while attempting to add the driver to the store(试图将驱动添加存储区时遇到问题)，需要先在管理员身份下将驱动拷贝至系统目录，命令如下
CertMgr /add MyCert.cer /s /r localMachine root /all

lcd屏幕

我手里的是一块群创7寸屏幕，屏线之前坏了，买了一些同面的FPC连接线，发现屏幕始终不亮。查看了电路图，底板上是


群创屏幕电路板连接头为


实测表明，如果使用同面的FPC连接线，两个板子上的信号正好颠倒了，所以需要使用反面的FPC连接线。

Nor Flash和NAND Flash

我的板子上Nor Flash是 Spansion S29AL016Dxxxxxx2（2MB）, NAND Flash 为K9F2G08U0B(核心板正面u31对应的地方)，256MBx8bit的存储器 datasheet
