springMVC概述

      Spring MVC属于SpringFrameWork的后续产品；Spring 框架提供了构建 Web 应用程序的全功能MVC 模块；使用 Spring 可插入的 MVC 架构，从而在使用Spring进行WEB开发时，可以选择使用Spring的SpringMVC框架或集成其他MVC开发框架。

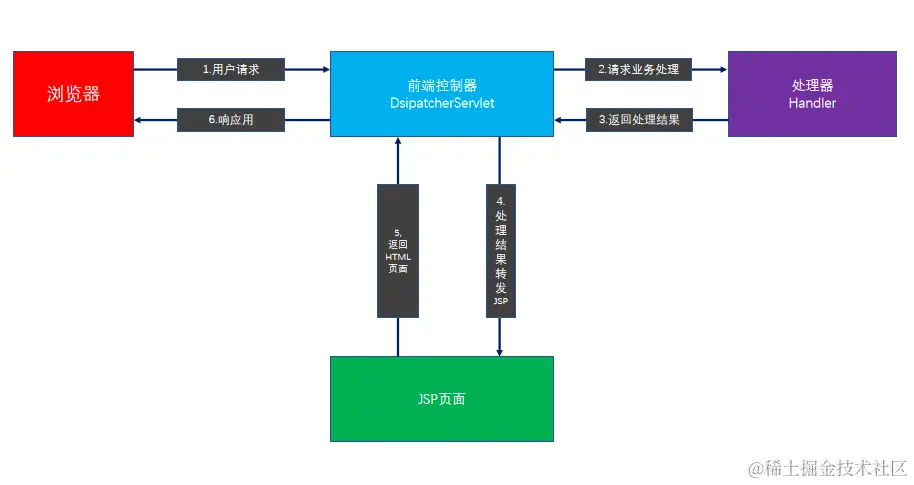

SpringMVC处理流程


SpringMVC入门程序

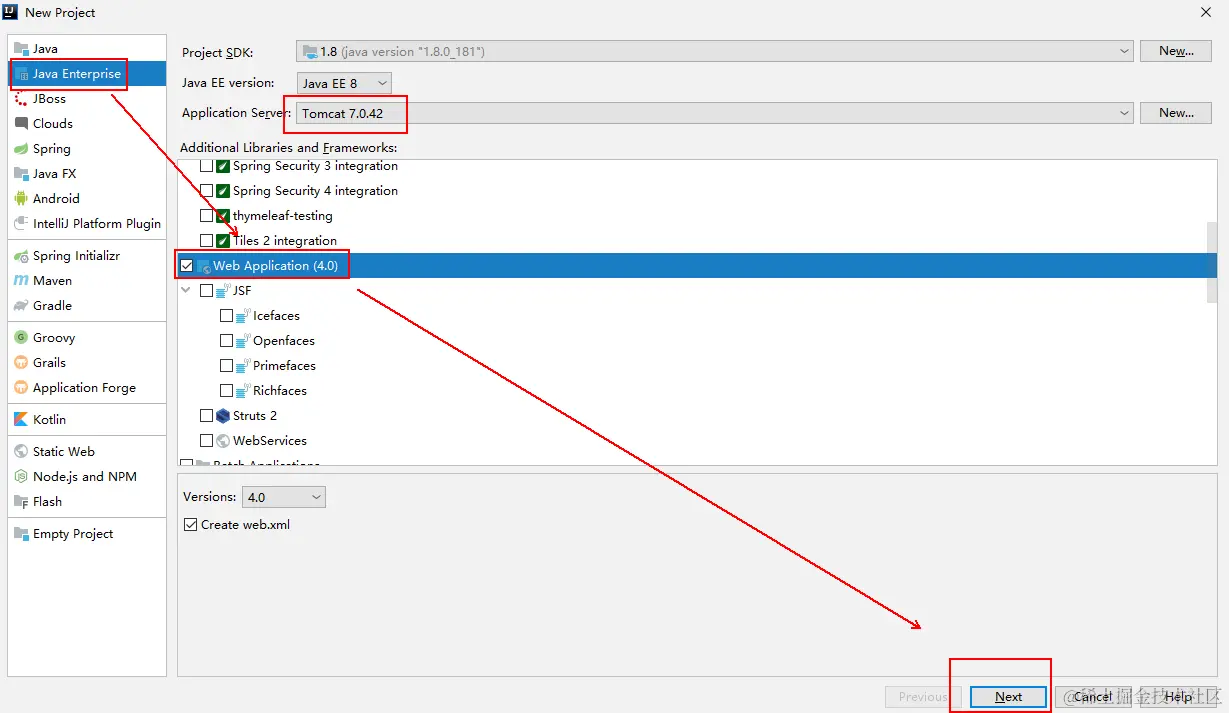

1. 创建web工程


2. 导入springMVC相关jar包,在spring的基础上添加一个mvc的包


3. 添加配置文件springmvc.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:mvc="http://www.springframework.org/schema/mvc"
       xmlns:aop="http://www.springframework.org/schema/aop"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
   http://www.springframework.org/schema/beans/spring-beans.xsd
   http://www.springframework.org/schema/context
   http://www.springframework.org/schema/context/spring-context.xsd
   http://www.springframework.org/schema/aop
   http://www.springframework.org/schema/aop/spring-aop.xsd
   http://www.springframework.org/schema/mvc
    http://www.springframework.org/schema/mvc/spring-mvc-4.0.xsd
   http://www.springframework.org/schema/tx
   http://www.springframework.org/schema/tx/spring-tx.xsd">


</beans>


4. 在web.xml中配置前端控制器

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
         version="4.0">

    <!-- 配置SpringMVC前端控制器 -->
    <servlet>
        <servlet-name>springMVC</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
        <!-- 指定SpringMVC配置文件 -->
        <!-- SpringMVC的配置文件的默认路径是/WEB-INF/${servlet-name}-servlet.xml -->
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>classpath:springmvc.xml</param-value>
        </init-param>
    </servlet>
    <servlet-mapping>
        <servlet-name>springMVC</servlet-name>
        <!-- 设置所有以action结尾的请求进入SpringMVC -->
        <url-pattern>*.action</url-pattern>
    </servlet-mapping>

</web-app>

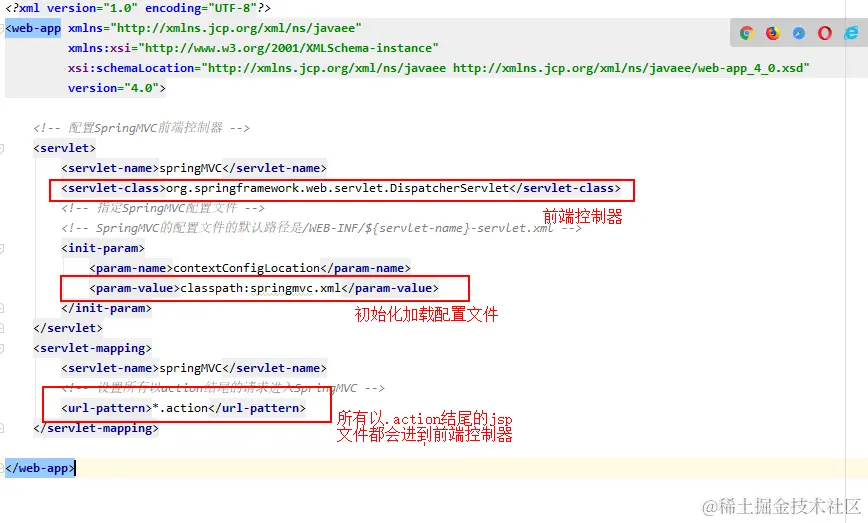

图片5.png springMVC中url-patten取值：

  1. /*：拦截所有   jsp  js png .css  真的全拦截.不建议使用
  2. *.action   *.do：拦截以do action 结尾的请求
  3. /：拦截所有,不包括jsp,包含.js .png.css     建议使用

5. 创建控制器MyFirstController.java

package demo1.Controller;

import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.servlet.ModelAndView;

@Controller
public class MyFirstController {

    @RequestMapping("/first.action")
    public ModelAndView show(){
        //创建ModelAndView用来存放数据和视图
        ModelAndView modelAndView = new ModelAndView();
        //设置数据到视图中
        modelAndView.addObject("name","MymodelAndView");
        //设置视图
        modelAndView.setViewName("/first.jsp");
        //将modelAndView返回
        return modelAndView;
    }
}

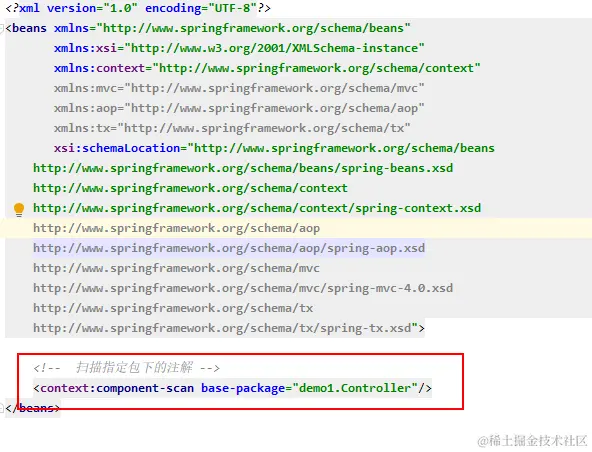

6. 在springMVC核心配置文件springmvc.xml中添加控制器扫描范围


7. 创建first.jsp文件

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>First.jsp</title>
</head>
<body>
   转发过来的数据name=${name}
</body>
</html>

8. 在index.jsp中配置跳转

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
  <head>
    <title>index</title>
  </head>
  <body>
      <a href="${pageContext.request.contextPath}/first.action">跳转到first.jsp</a>
  </body>
</html>

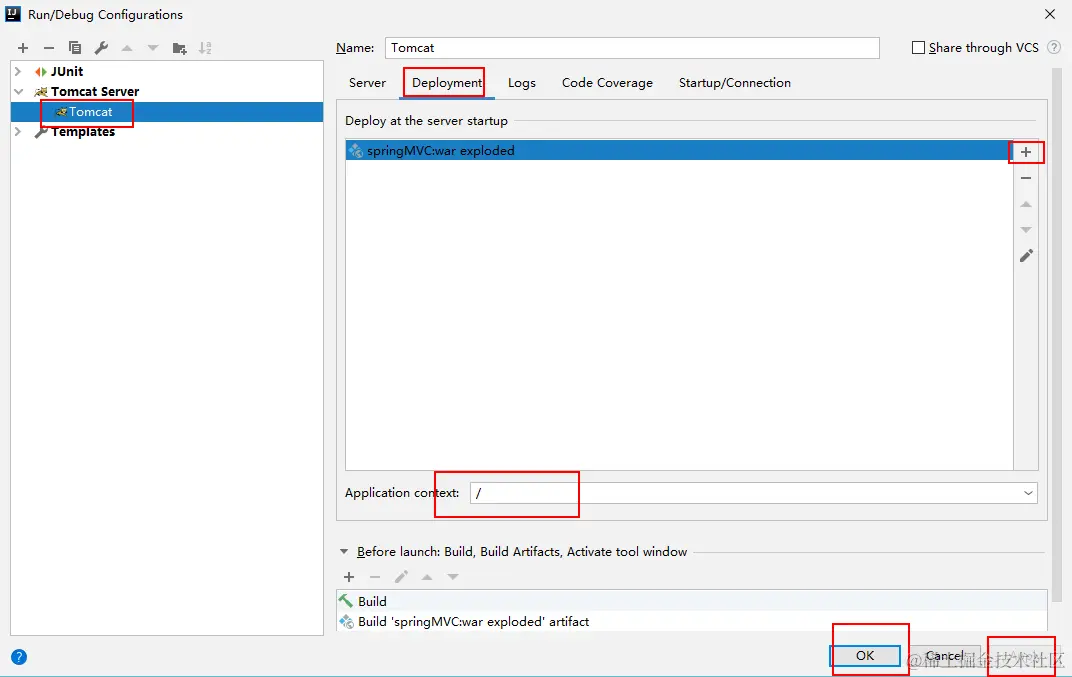

9. 将web工程部署到Tomcat中

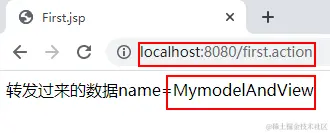

10. 运行Tomcat，结果如下



       点击跳转链接后，可以看到地址栏的请求为.action结尾，被前端控制器DispatherServlet拦截处理后跳转到first.jsp页面，并显示出在Controller中设置的值

SpringMVC详细执行流程

用户发送请求至前端控制器DispatcherServlet

DispatcherServlet收到请求调用HandlerMapping处理器映射器。

处理器映射器根据请求url找到具体的处理器，生成处理器对象及处理器拦截器(如果有则生成)一并返回给DispatcherServlet。

DispatcherServlet通过HandlerAdapter处理器适配器调用处理器

执行处理器(Controller，也叫后端控制器)。

Controller执行完成返回ModelAndView

HandlerAdapter将controller执行结果ModelAndView返回给DispatcherServlet

DispatcherServlet将ModelAndView传给ViewReslover视图解析器

ViewReslover解析后返回具体View

DispatcherServlet对View进行渲染视图（即将模型数据填充至视图中）。

DispatcherServlet响应用户

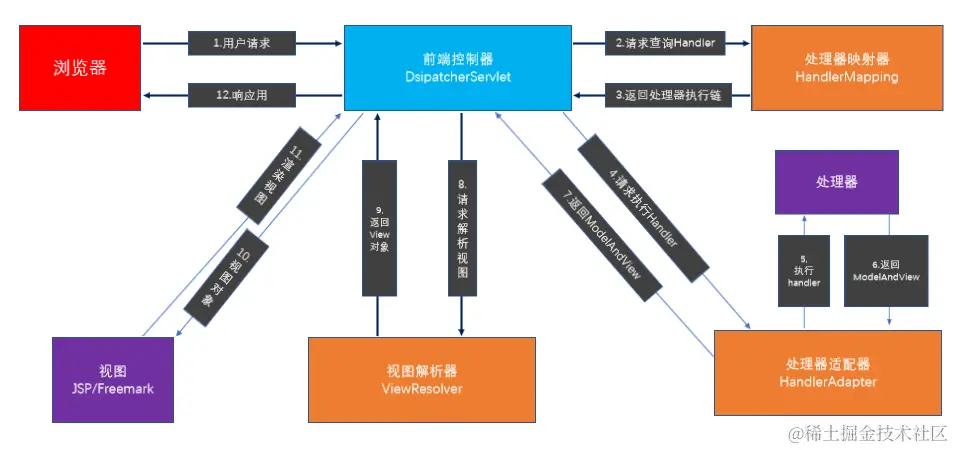

详细执行流程图

组件说明

1、前端控制器DispatcherServlet

用户请求到达前端控制器，它就相当于mvc模式中的C

dispatcherServlet是整个流程控制的中心

由它调用其它组件处理用户的请求

dispatcherServlet的存在降低了组件之间的耦合性

2、HandlerMapping 处理器映射器

HandlerMapping负责根据用户请求url找到Handler处理器

springmvc提供了不同的映射器实现不同的映射方式

HandlerMapping会把找到映射返回给前端控制器

3、Handler 后端控制器

在DispatcherServlet的控制下Handler对具体的用户请求进行处理。

4、HandlAdapter 处理器适配器

通过HandlerAdapter对处理器进行执行

5、ViewResolver 视图解析器

View Resolver负责将处理结果生成View视图

6、View

springmvc框架提供了很多的View视图类型的支持，

包括：jstlView、freemarkerView、pdfView等。

我们最常用的视图就是jsp。
