思维导图之边界回弹

问题定义：思维导图是由一个个节点组成，这里的节点视为有区域的矩形，然后希望给定思维导图一个边界，当思维导图被移出边界后能够自动回弹到可是区域内。有几点约束：

1. 思维导图可以缩放位移，缩放位移后边界仍然有效；
2. 若思维导图放大后，节点之间的空白区域在边界内仍然视为思维导图在边界内；
3. 回弹后的至少有一个节点要在可视区域内；
4. 边界范围小于可视区范围，边界范围允许适当调节，没有严格限制；

思路

当矩形边界与任意矩形节点相交时，说明当前的图没有超出边界。边界矩形不包含图的时候，可以获取到带最近节点，计算出所需的x,y偏移量，即是图回弹所需要的偏移量。

由于矩形边界一定在可是区域内，所以矩形边界内的节点一定在可是区域内。

特殊情况：

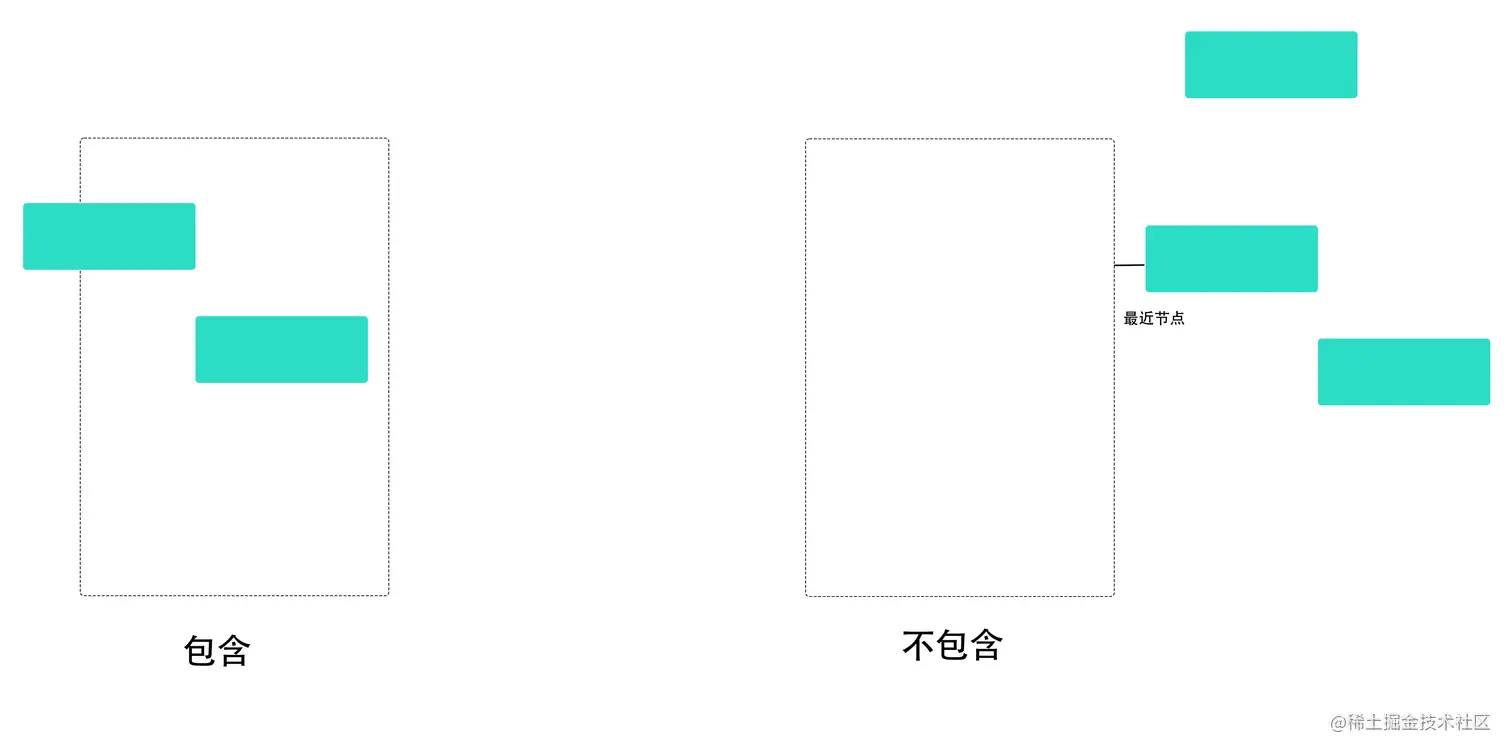

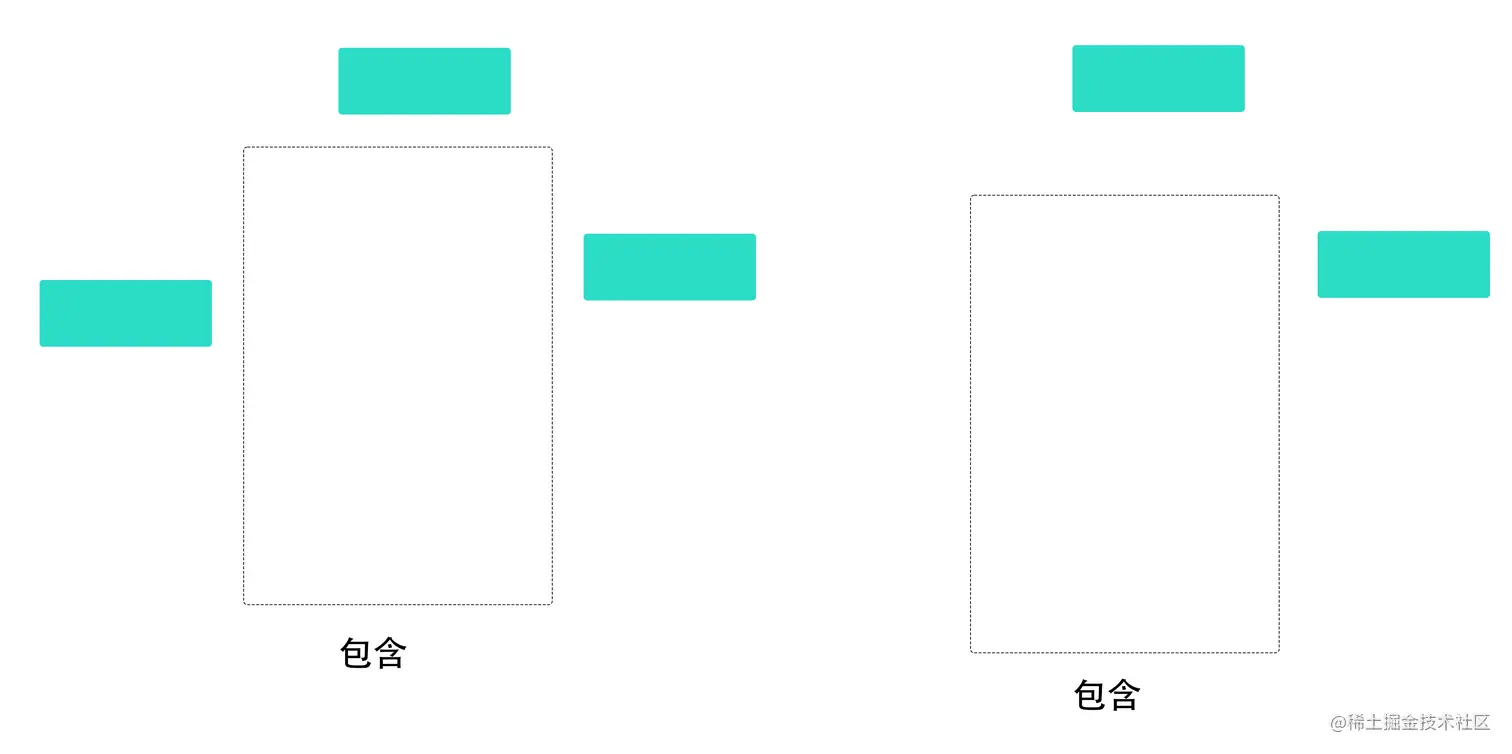

当图放大后，可能在节点间存在空白区域，这时候也需要判定为包含关系。 由上图可是，如果x轴方向和y轴方向都各自存在节点矩形与边界矩形有重合部分的话，那么也是存在包含关系的。

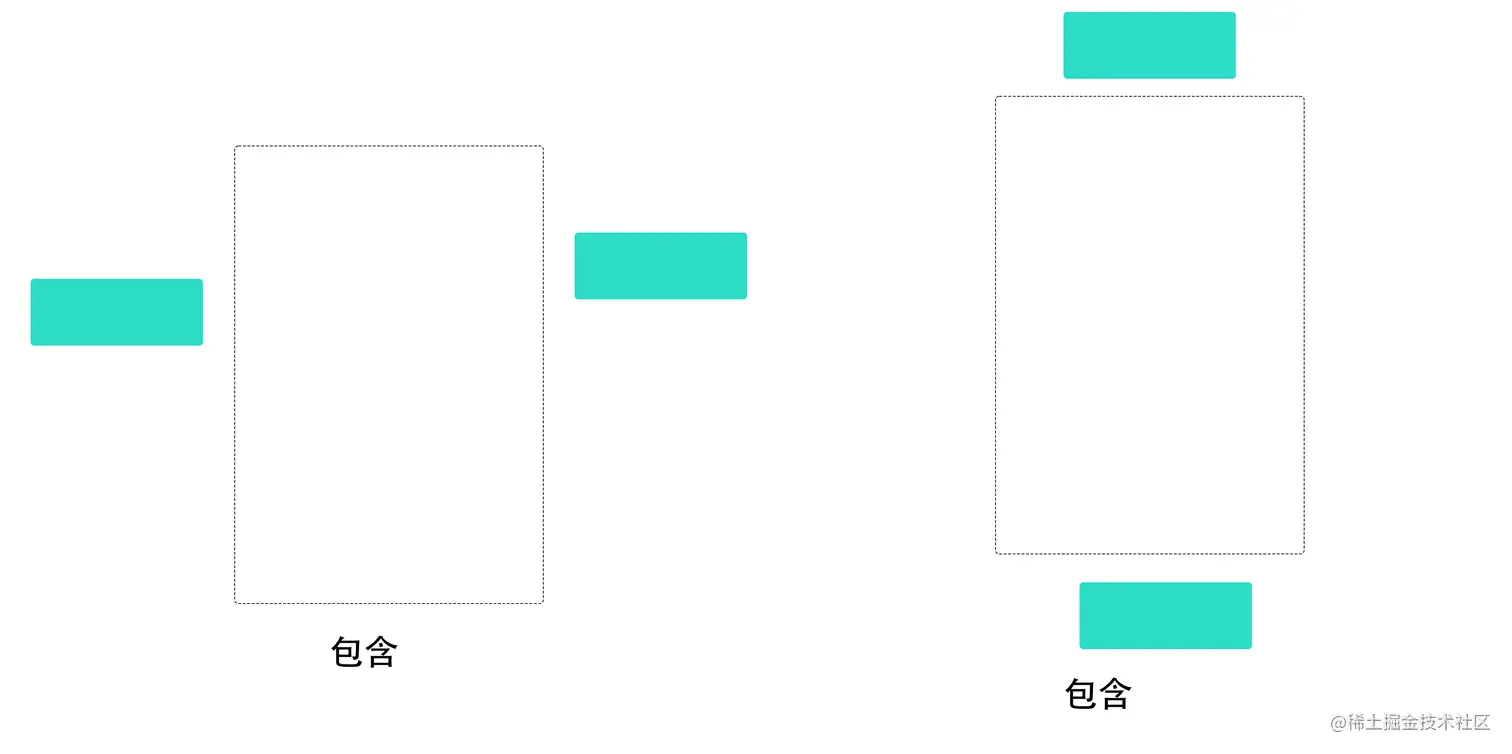

单向重叠的情况下，如果两边都存在节点，那也属于包含关系。所以存在x轴（或y轴）方向包含的时候，需要记录一下节点与边界矩形的位置关系。

节点在边界左边：

节点在边界右边：

同理，节点与边界矩形的上下位置关系判断也类似。

矩形的包含关系判定

两个矩形存在重叠部分，则：

且，

其中cx和cy是两个矩形的中心点，width和height分别是矩形的宽高。P1表达式表示x轴方向两个矩形有重叠，P2表示y轴方向两个矩形有重叠。

当两个矩形在x轴方向有重叠部分，且在y轴方向有重叠部分时，那么这两个矩形就重叠了。

同理，当x轴方向和y轴方向都有与边界矩形重叠的部分，那么可以判定图与边界矩形为包含关系。

判断距离边界最近的节点

当图与矩形边界不存在包含关系时，需要知道距离矩形边界最近的节点。

那么只需要定义一个距离公式，遍历所有节点，找出最小的距离所代表的节点即可。

首先定义距离公式：

• x轴方向偏移量计算

  满足条件P1时，即x轴方向节点与边界有重叠时，x轴方向需要的偏移量为0

  $$若P1，则x_{node_i} = 0;$$

  否则，需要根据节点与边界的位置关系，计算偏移量。

  节点在边界左边：

  $$若right_{node_i} <= left_{边界}，则x_{node_i} = left_{边界} - right_{node_i}$$

  节点在边界右边：

  $$若left_{node_i} >= right_{边界}，则x_{node_i} = right_{边界} - left_{node_i}$$

• 同理，y轴方向偏移量计算

  满足条件P2时，即y轴方向节点与边界有重叠时，y轴方向需要的偏移量为0

  $$若P2，则y_{node_i} = 0;$$

  否则，需要根据节点与边界的位置关系，计算偏移量。

  节点在边界上边：

  $$若bottom_{node_i} <= top_{边界}，则y_{node_i} = top_{边界} - bottom_{node_i}$$

  节点在边界下边：

  $$若top_{node_i} >= bottom_{边界}，则y_{node_i} = bottom_{边界} - top_{node_i}$$

其中，left、right、top和bottom分别表示矩形的左边界、右边界、上边界和下边界。可以通过矩形的坐标和宽高获取到。

左右边界：

上下边界：

获取到偏移量后，就可以计算距离了：

最小距离：

得到最近节点所需要的偏移量：

缩放位移转换

在实际操作过程中，需要将边界矩形映射到位移缩放后的图像上，我们可以简化为矩形四个角的坐标点映射到位移缩放后的图像上，其中坐标点的映射公式为：

其中offsetX和offsetY分别为当前图在x轴方向和y轴方向的偏移量，sacle为当前图的缩放比例。

得到上下左右的边界：

最后是利用最近节点与边界的偏移值，将图回弹到边界内：
