基于IIC协议的自定义包传输协议

技术洞察TIC
297 阅读1分钟

1 自定义包传输协议

  • 1、发送固件大小：符号*来同步，然后发送固件大小，板子收到后，回复0x30表示擦除相应扇区大小成功，回复0x60表示擦除失败。
  • 2、发送固件数据：符号$来同步，然后发送固件数据，每次64字节大小，板子收到后，回复0x30表示数据编程成功，回复0x60表示擦除失败。如此反复，一直到发送完毕。
  • 3、发送结束命令：符号#表示传输结束，目标板可以加载到APP运行了。
  • 要更新APP固件的I2C设备地址，我们设置为0x20，通信速度设置的100KHz。 image.png

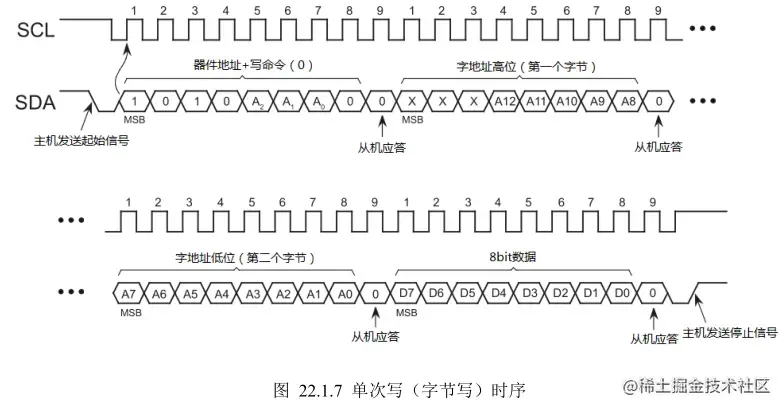

1.1 IIC协议单字节写


1.2 IIC协议随机读


2 上位机（每写一个字节，从机都要应答）

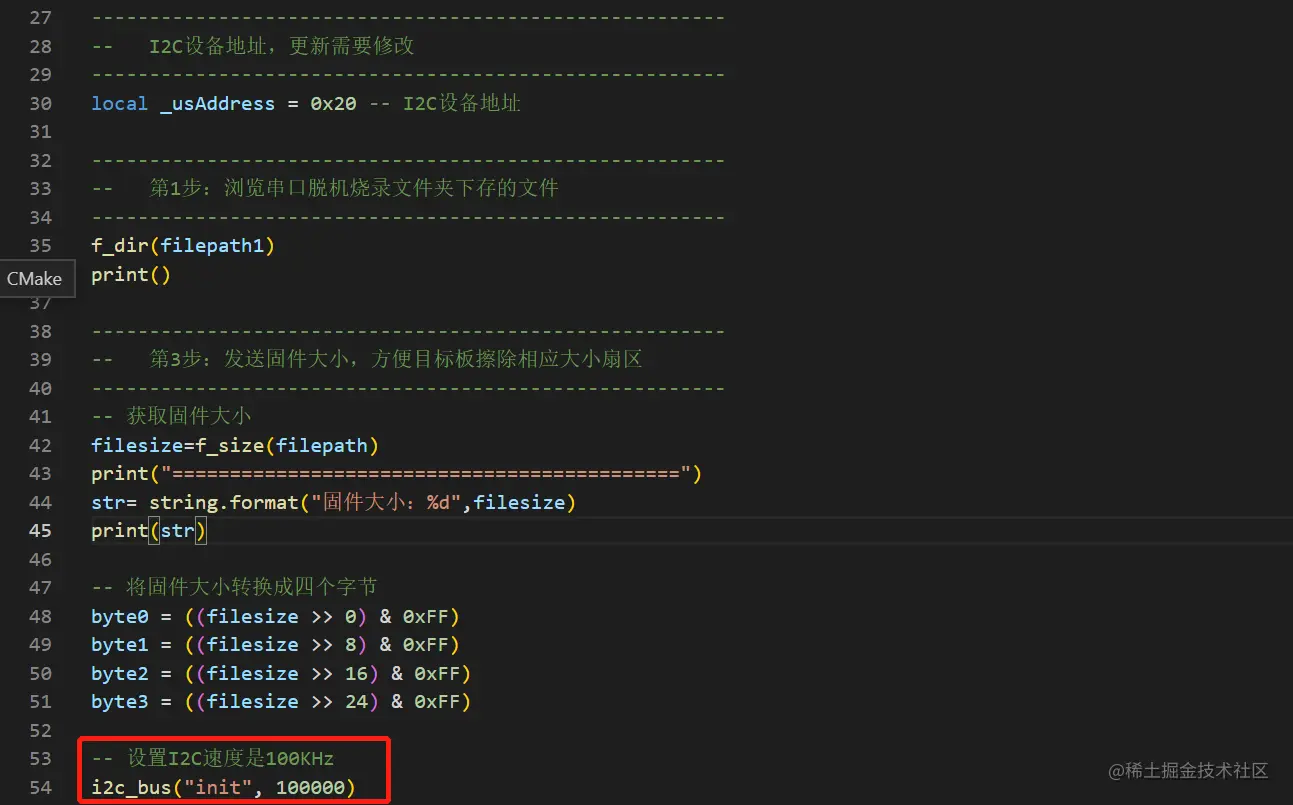

  • IIC初始化 image.png image.png

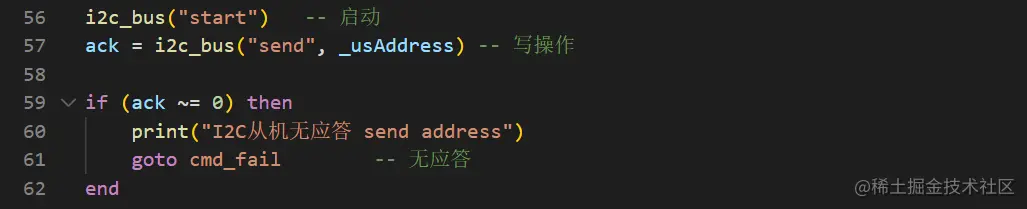

  • 启动应答 image.png

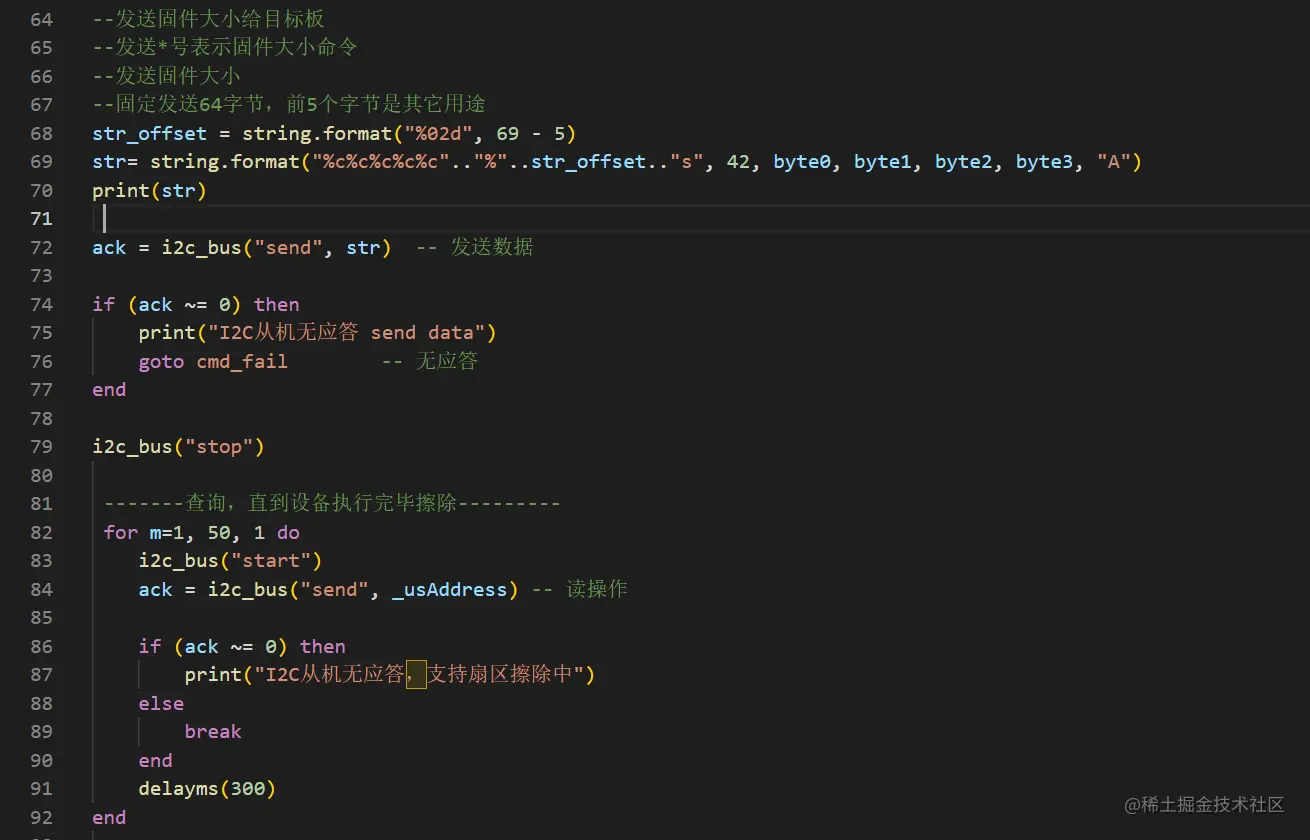

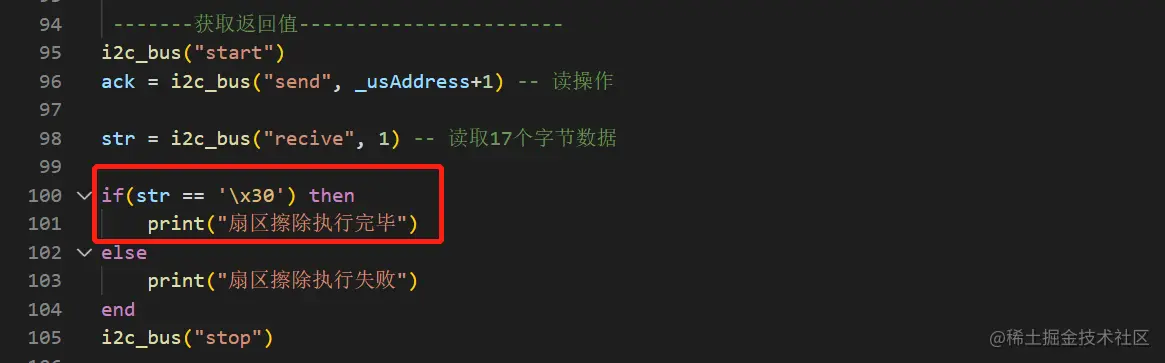

  • 发送固件大小 image.png image.png

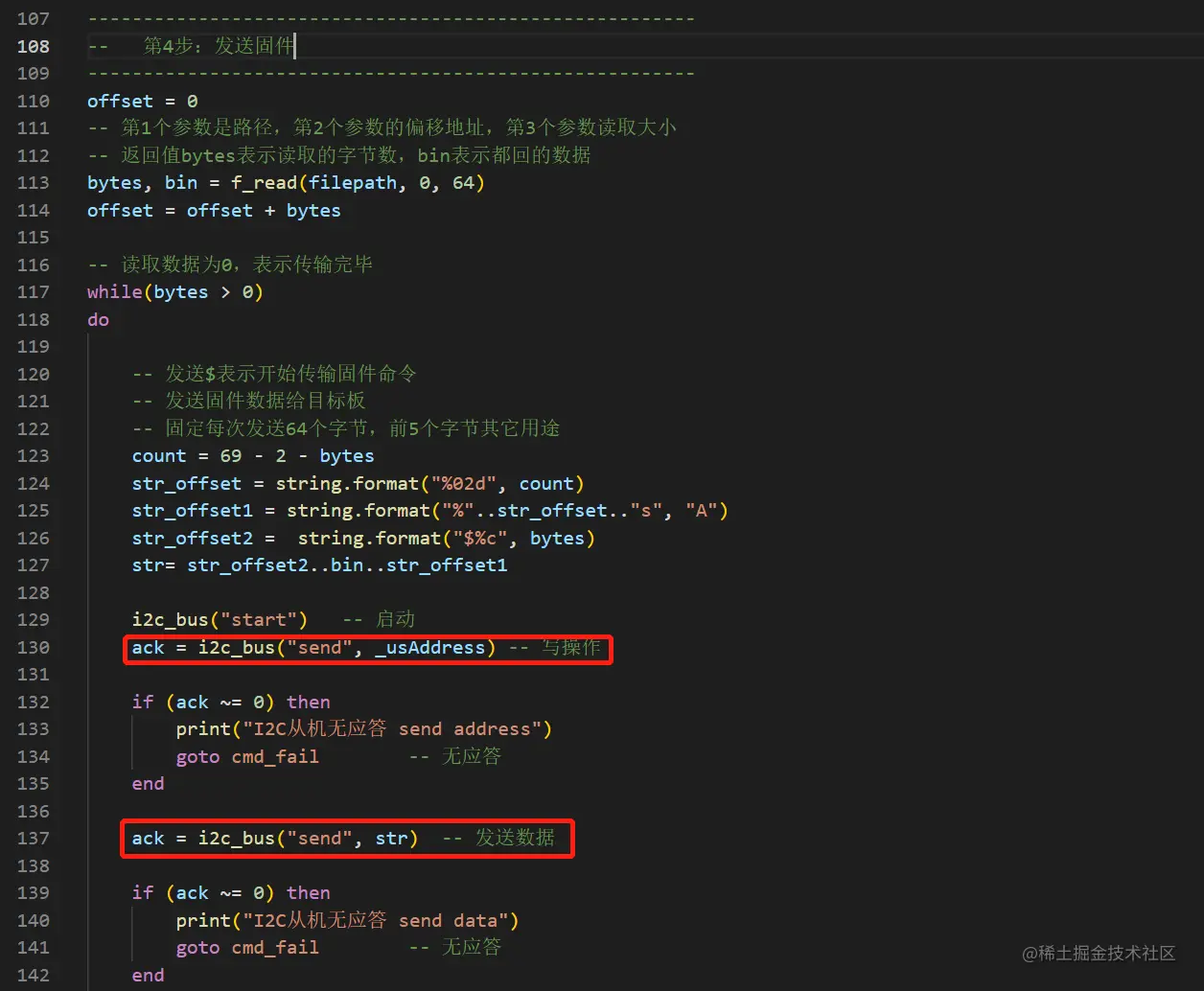

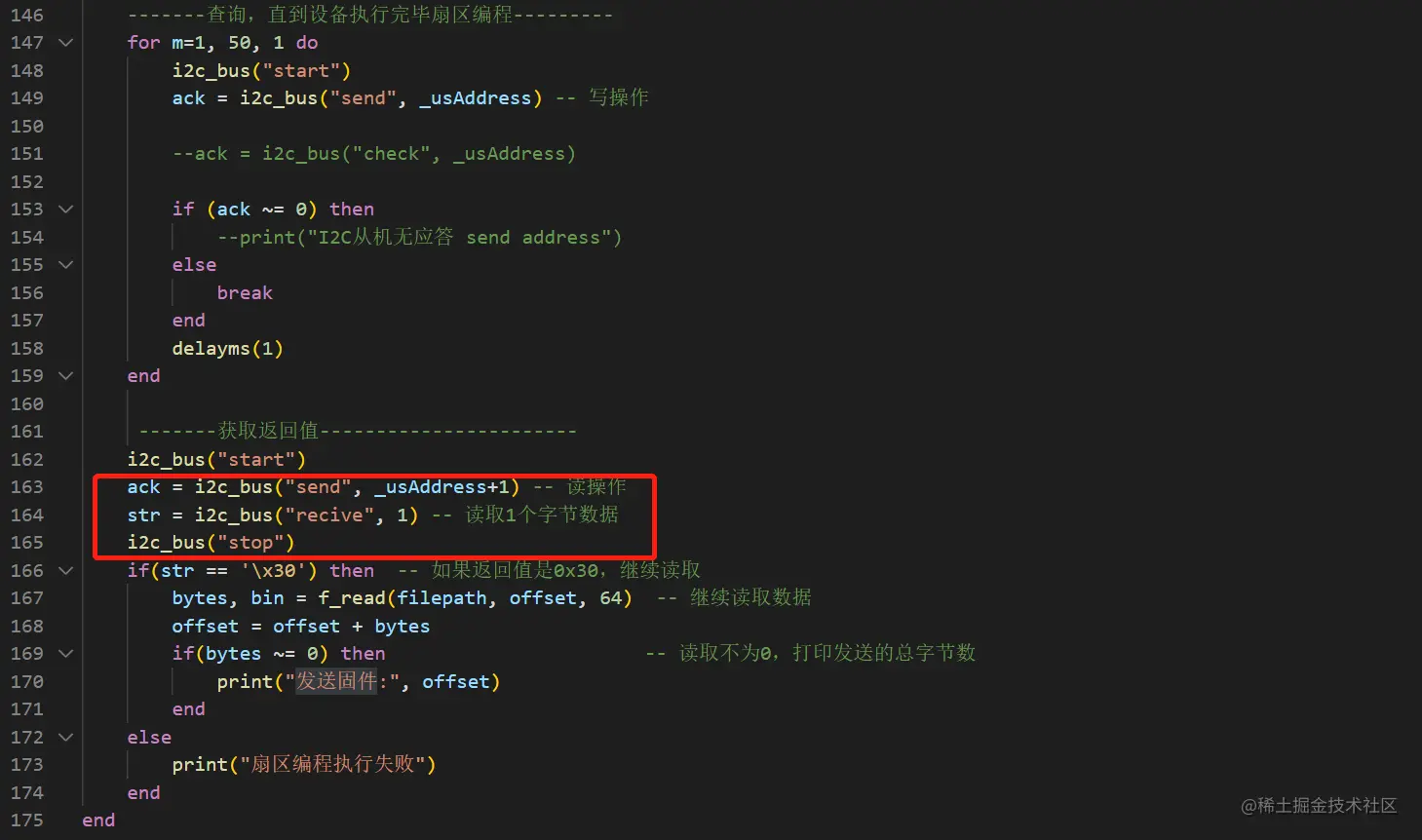

  • 发送固件 image.png image.png

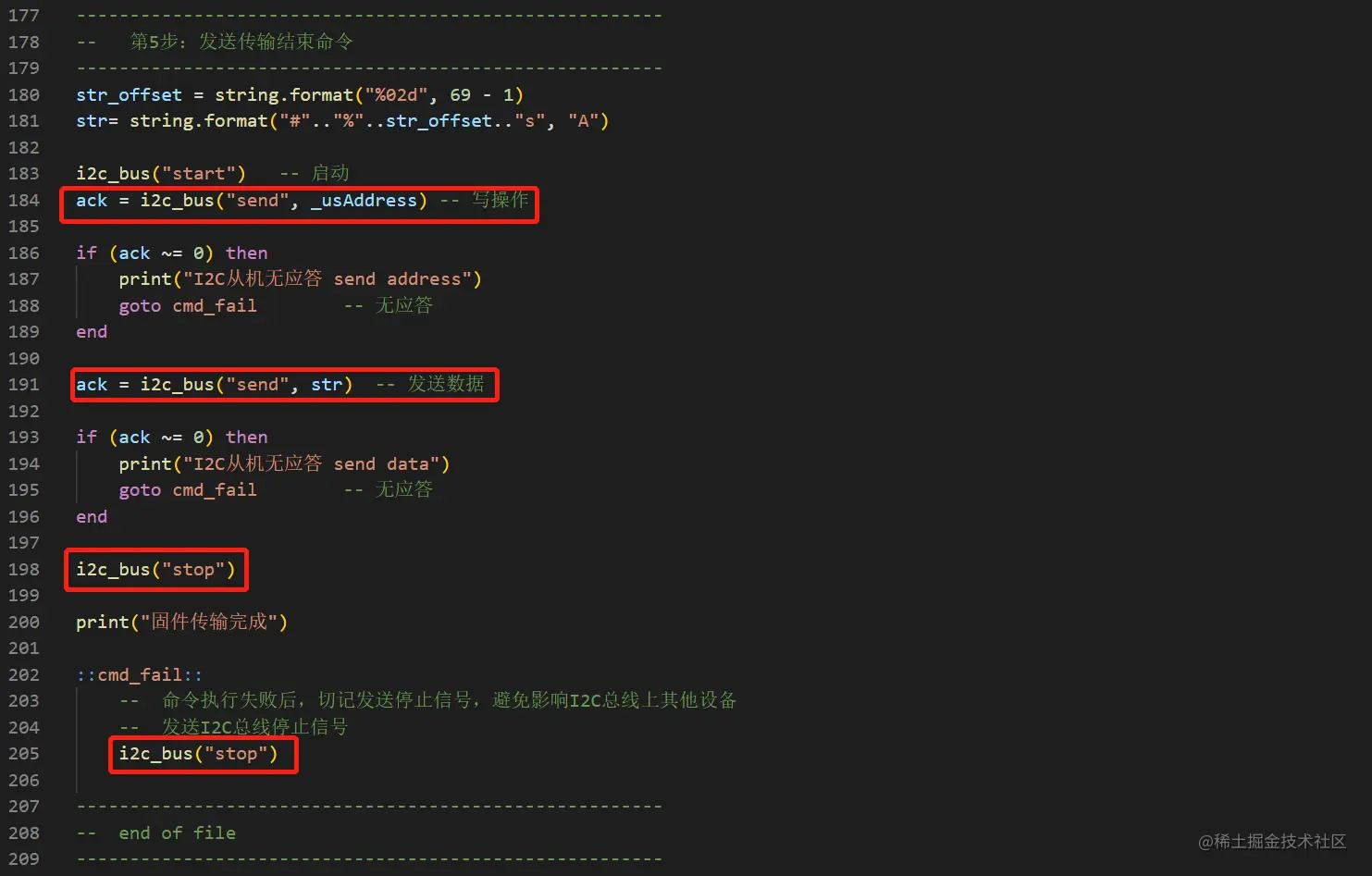

  • 发送结束命令 image.png

3 下位机传输

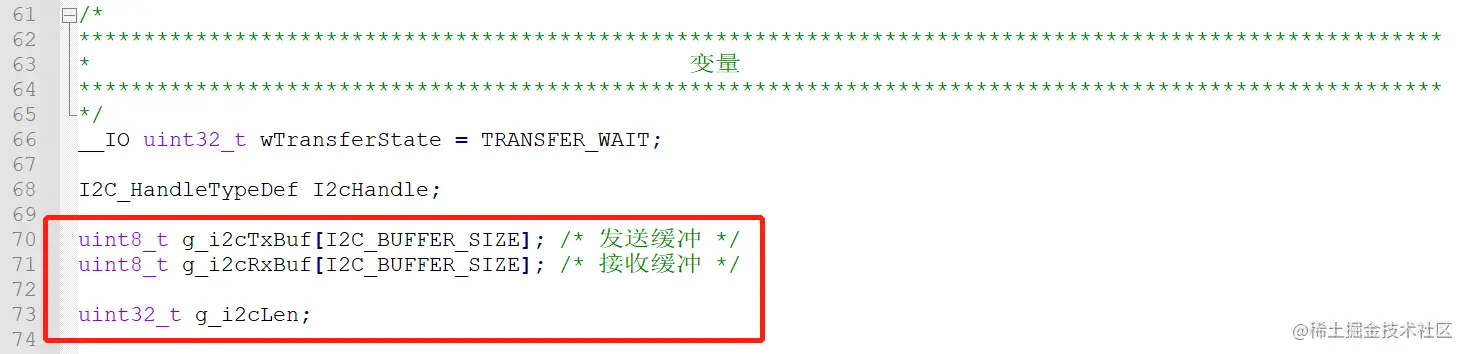

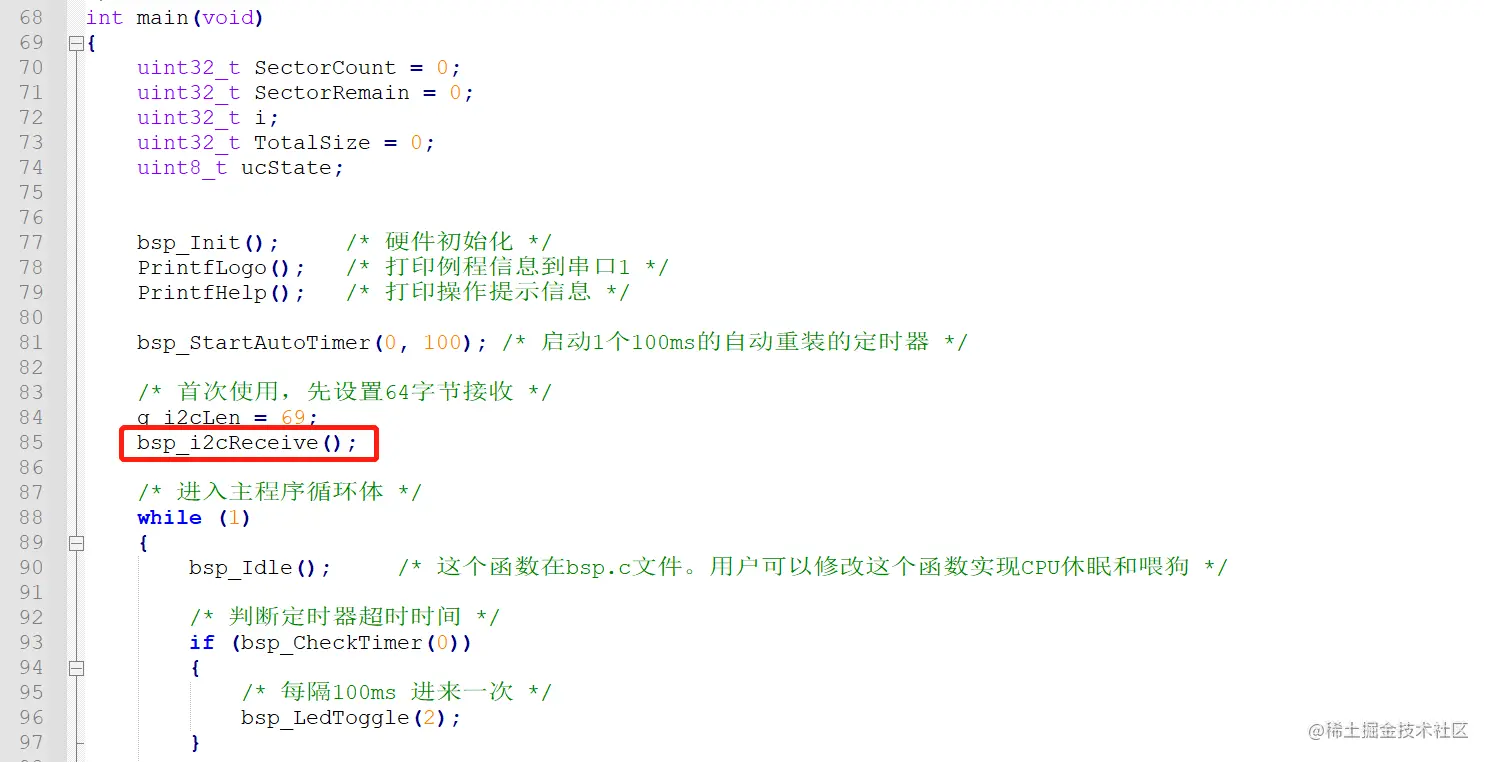

  • IIC板级驱动包初始化 image.png image.png

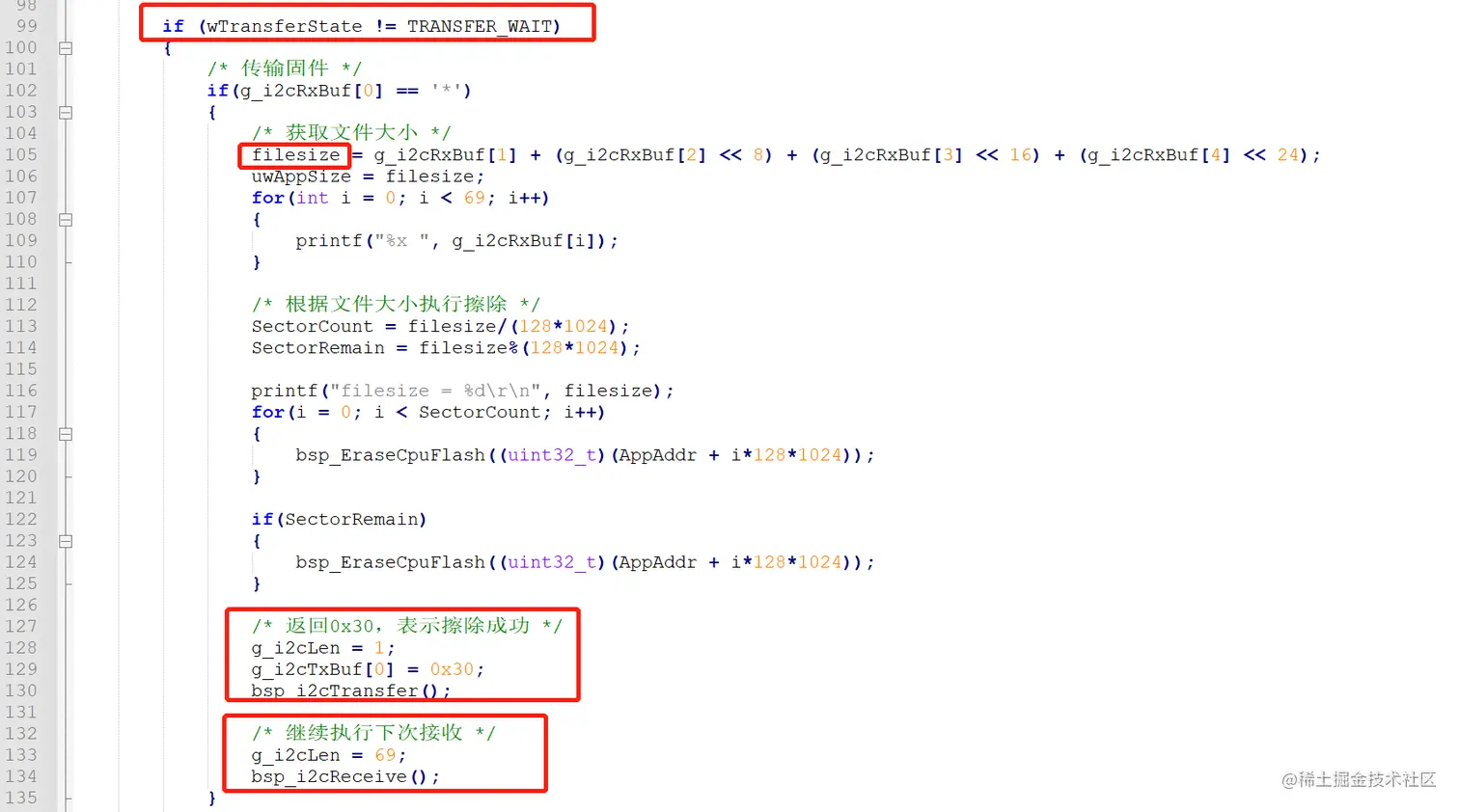

  • 发送固件大小 image.png

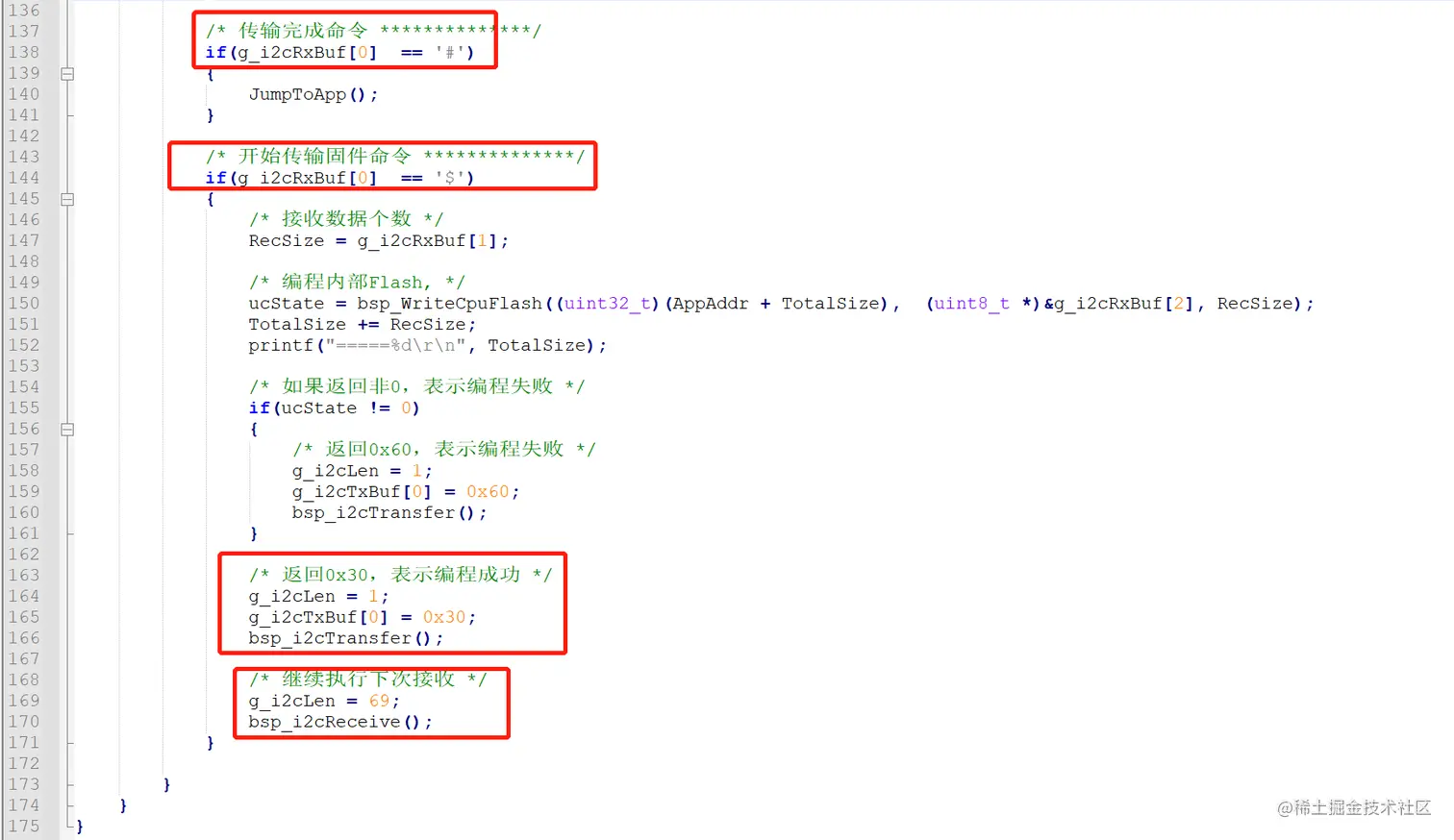

  • 发送固件 image.png

4 IIC板级驱动

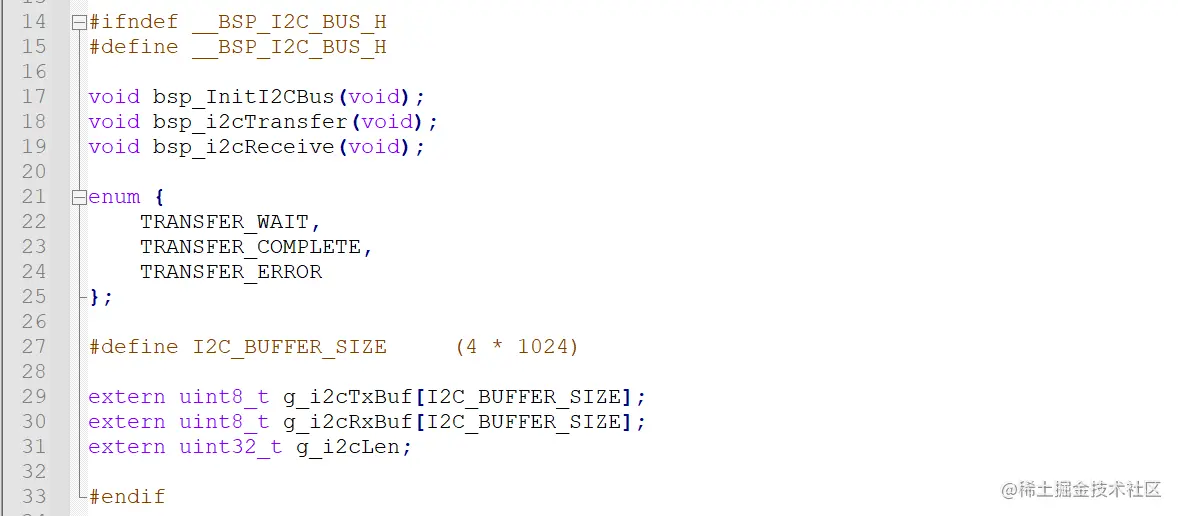

  • iic_bus.h image.png

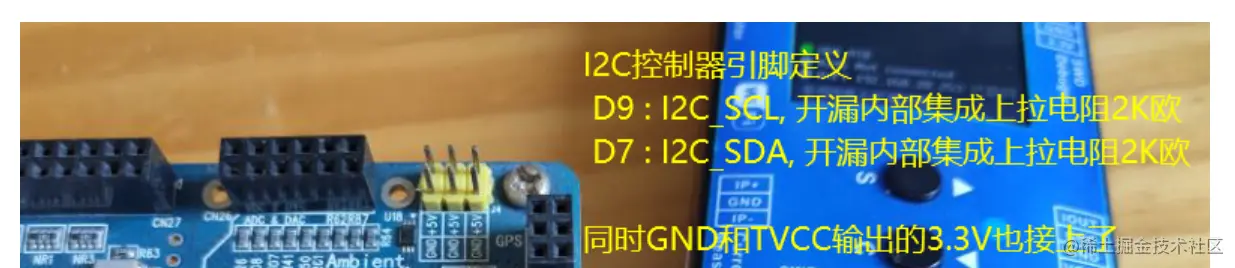

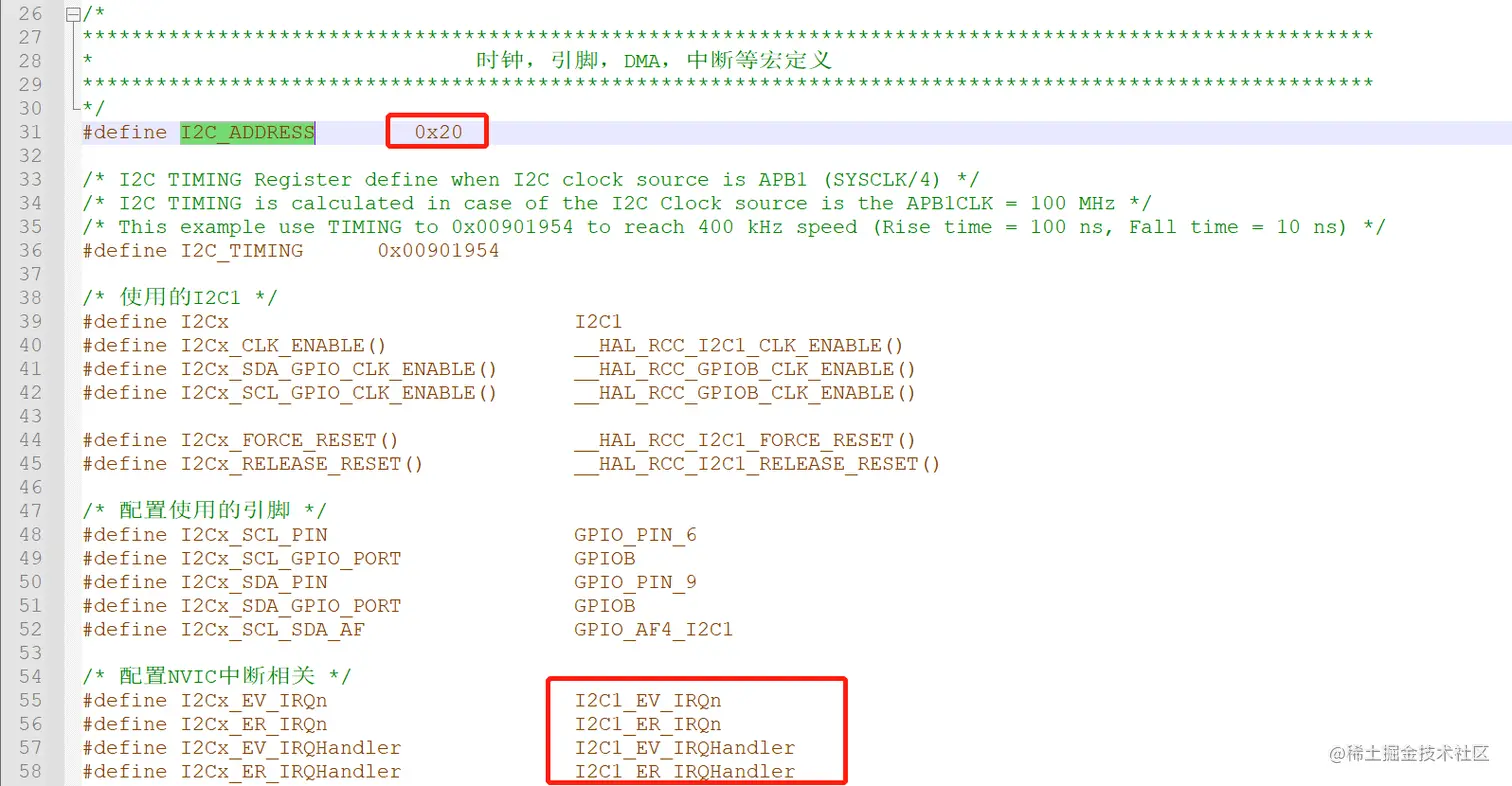

  • 相关引脚宏定义 image.png image.png

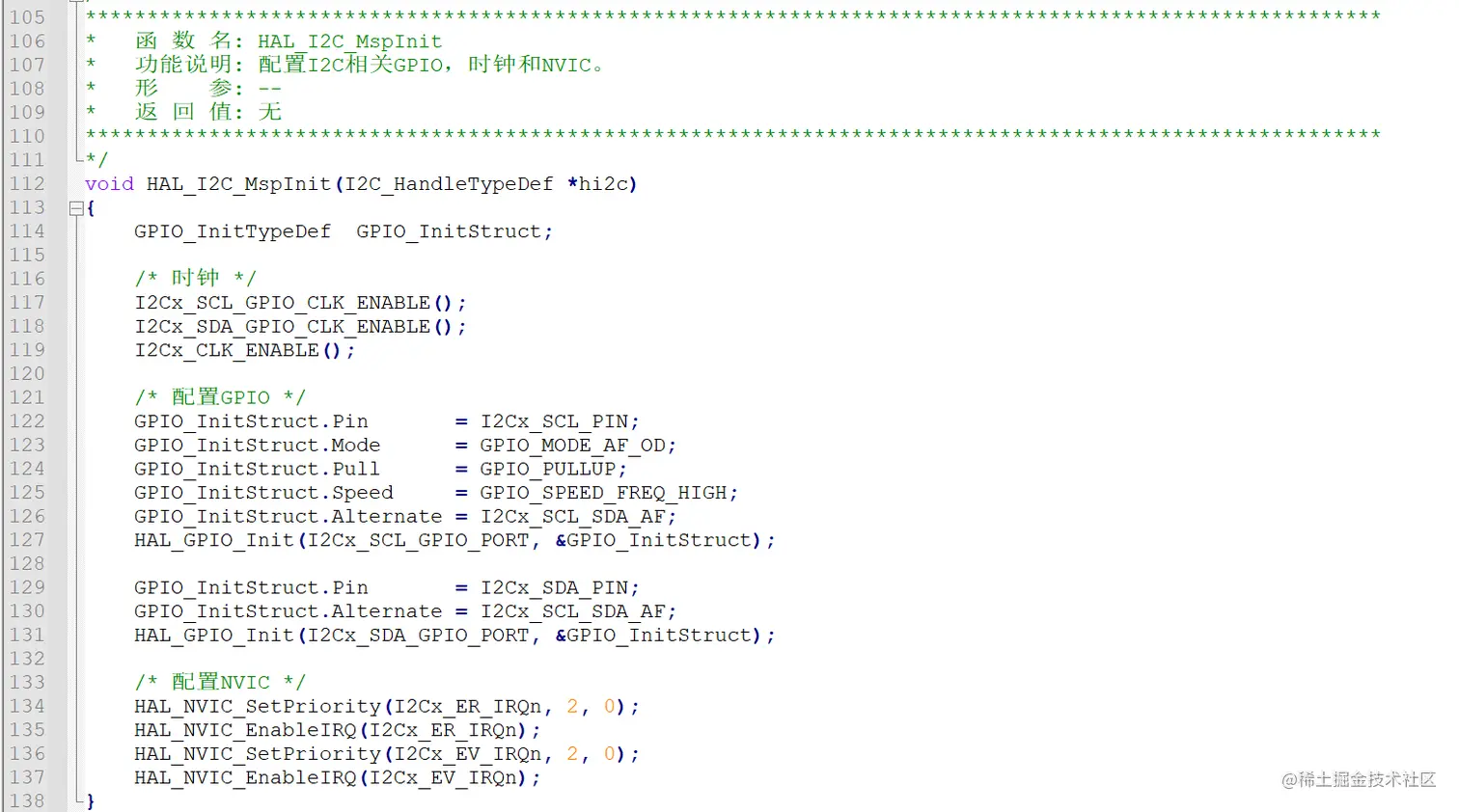

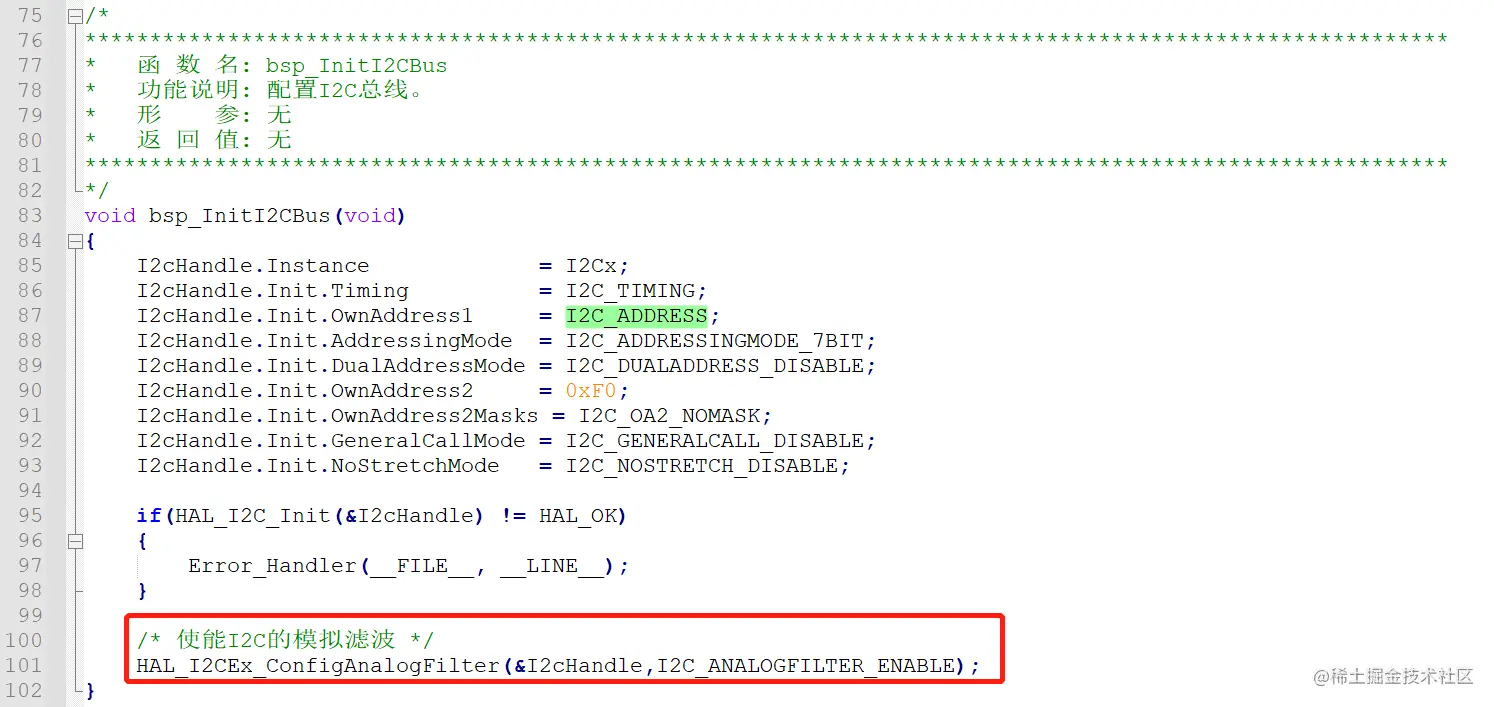

  • bsp_InitI2CBus image.png image.png

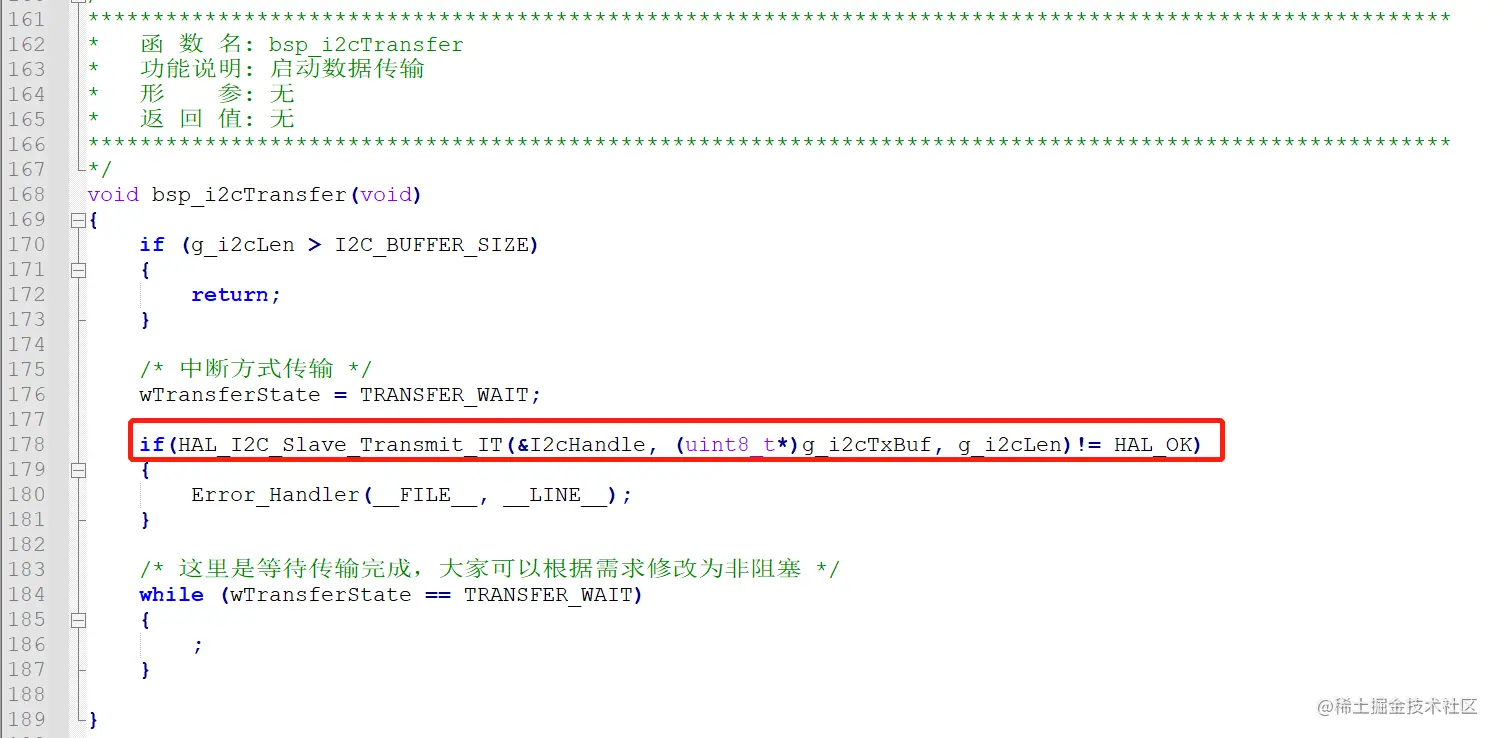

  • bsp_i2cTransfer image.png

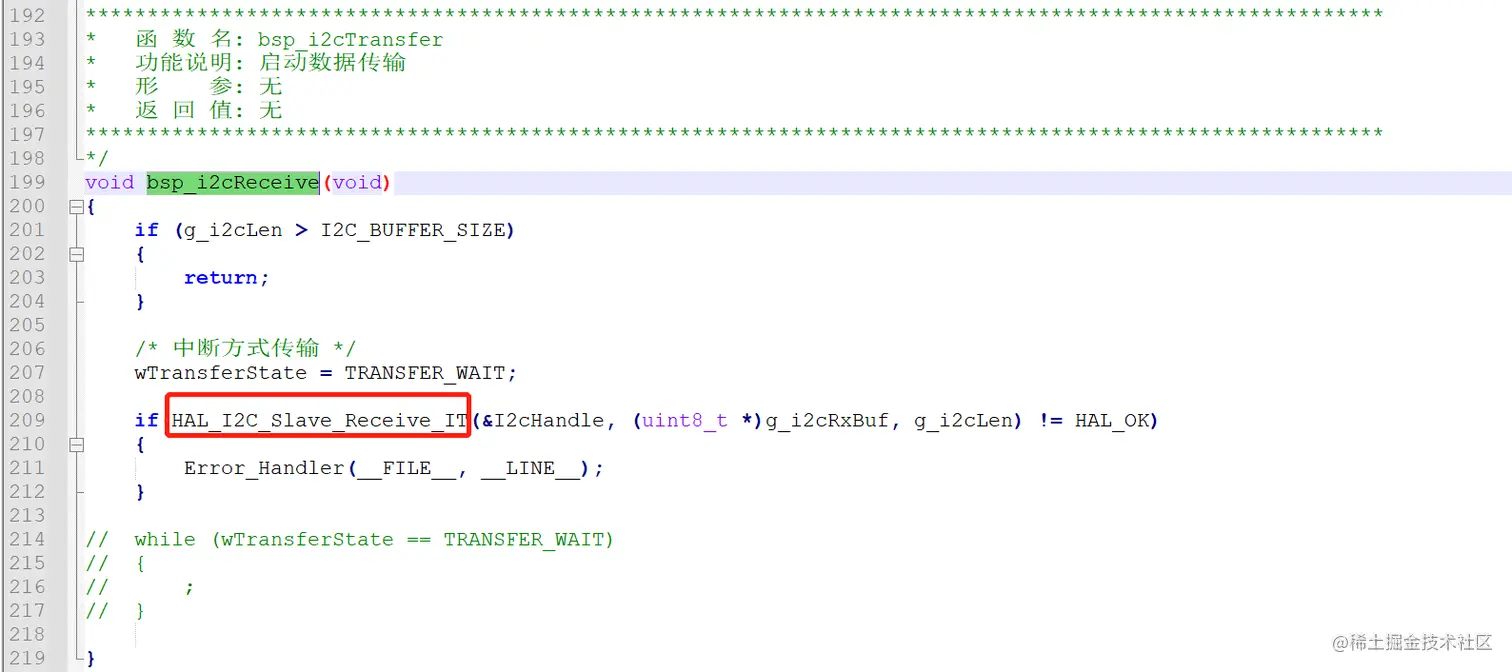

  • bsp_i2cReceive image.png
  • 中断处理 image.png
