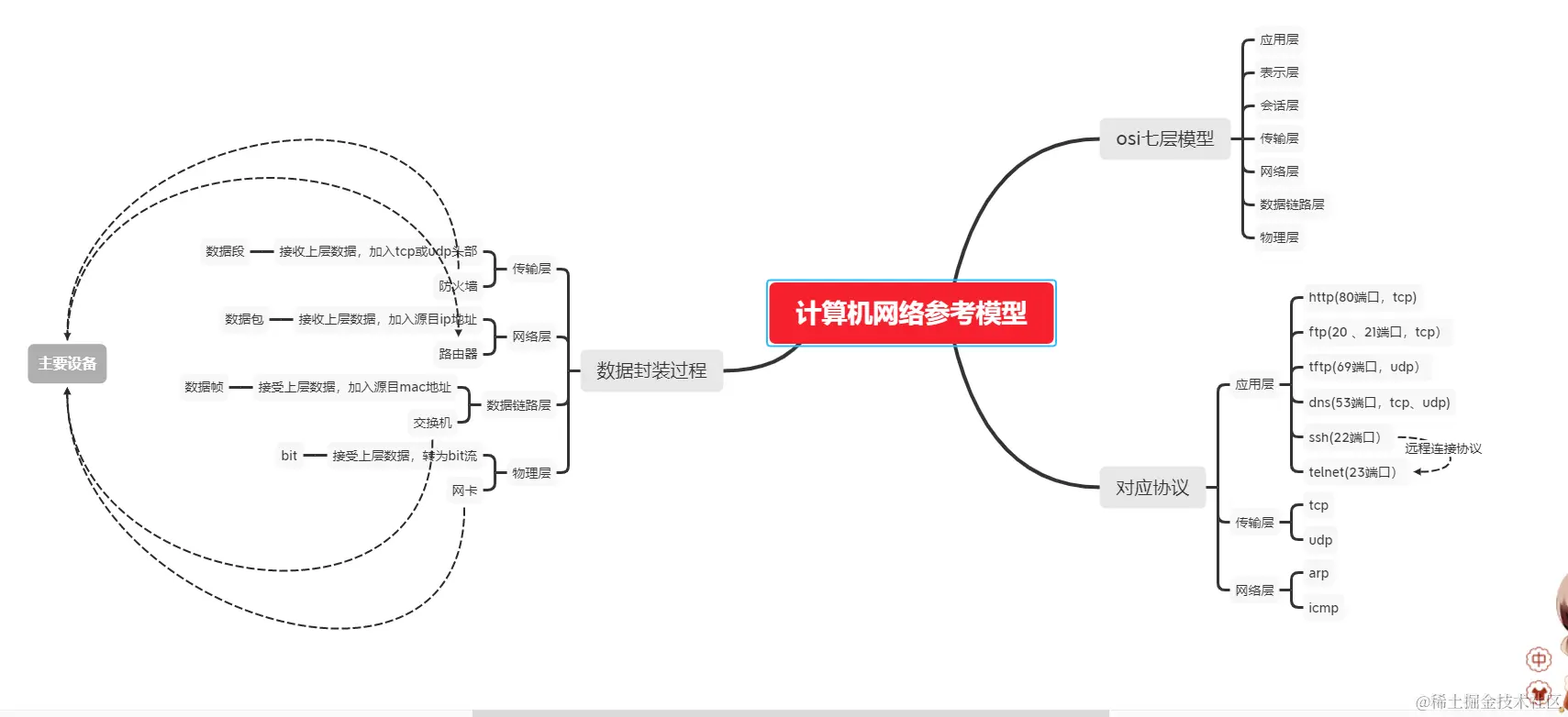

1.1.思维导图

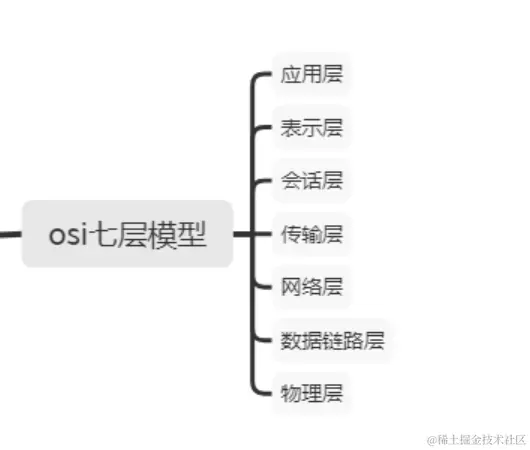

1.2.osi七层模型
定义个硬件设备的统一标准
1.2.1.osi七层模型
- 应用层：打开软件
- 表示层：对数据进行表示，压缩；定义传输的语法（点对点模式）
- 会话层：可以打开多个窗口与多个人发送信息，建立聊天会话关系（点对点模式）
- 传输层：定义数据传输的协议，确定进程通信，确定传输快慢（点对点模式）
- 网络层：找机器的目前地址，找路径
- 数据链路层：将mac地址放在传输的报文中；核对mac地址
- 物理层：插拔网线；电流
1.3.数据封装过程
MAC-IP-TCP-实际数据-校验盒
- 当有数据要传送时，从上往下走。从应用层到传输层，传输层给数据加协议，形成数据段；再传到网络层加IP地址，里面包括源目ip地址，形成数据包；再传到数据链路层，加上MAC地址，同样也包括源目mac地址，形成数据帧，最后传到物理层，形成比特流传到目的地址。
- 当接收方接收到此报文时候，就会以从下往上的方式区拆解报文，看ip地址和mac地址的源目地址对不对，如果不是对就丢弃。
- ip数据包，有去有回叫完整通信

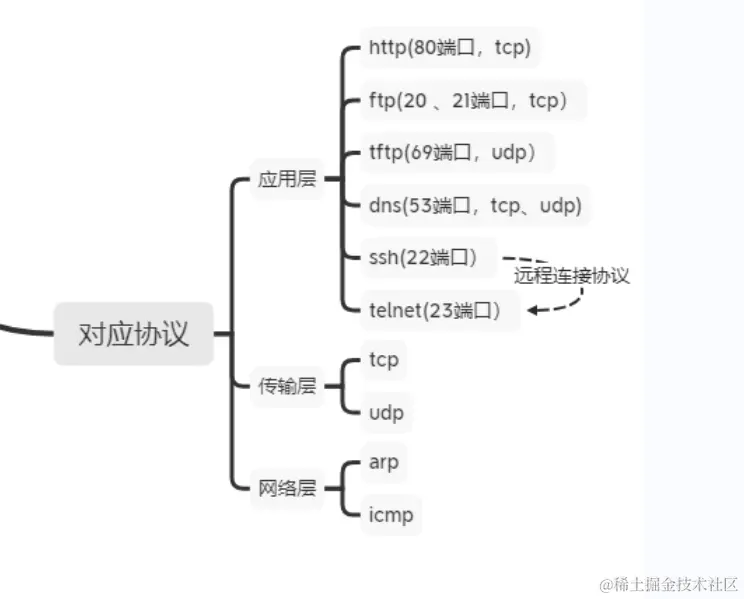

1.4.TCP/IP协议以及TCP端口
TCP/IP协议：
定义层：统一协议标准，往下兼容
应用层协议：
- http协议：超文本传输协议（网页），端口号80，使用tcp协议
- https协议：加密的超文本传输协议（网页），端口号443，使用tcp协议
- ftp协议：文本传输协议，端口号20和21，使用tcp协议
- tftp协议：简单文本传输协议，端口69，使用udp协议和tcp协议
- dns协议：域名解析协议，端口号53，使用udp协议和tcp协议
远程连接协议：
- ssh协议：端口23，密文
- telnet协议：端口号22，明文
传输层协议：
- tcp协议：传输数据前先建立连接，传输数据慢，但是安全性高，可靠，还可以重新上传
- udp协议：不需要先建立连接，传输快捷，但是不可靠，不稳定
网络层协议：
- ip协议：统称为网络协议
- icmp协议：检测两个机器之间是否可以通信（检测两台机器连接性）
- arp协议：讲ip地址转换为mac地址
1.5.网络架构：
- 核心层---高速转发数据包（流量高速转）---三层交换机、路由器、防护墙、---网络层
- 汇聚层---流量控制、转发数据（对流量）---三层交换机---网络层
- 接入层---提供尽可能对的接口---二层交换机---数据链路层
1.6.设备与层的对应关系：
- 应用层----计算机
- 传输层----防火墙
- 网络层----路由器
- 数据链路层----交换机
- 物理层----网卡
