MyBatis设计思想(4)——缓存模块

一. 缓存概述

相信大家对于缓存都不陌生，MyBatis也提供了缓存的功能，在执行查询语句时首先尝试从缓存获取，避免频繁与数据库交互，大大提升了查询效率。MyBatis有所谓的一级缓存和二级缓存，这个会在后面的核心流程中详细阐述，这里仅讨论缓存的内部实现。

首先看下MyBatis的Cache接口，定义了缓存的基本行为：

public interface Cache {

  //获取缓存的唯一id
  String getId();

  //保存元素
  void putObject(Object key, Object value);

  //获取元素
  Object getObject(Object key);

  //删除元素
  Object removeObject(Object key);

  //清空缓存
  void clear();

  //获取缓存大小
  int getSize();
}

我们知道，缓存的本质其实就是一个Map，MyBatis的缓存最基础的实现PerpetualCache，也是使用了一个HashMap来保存数据：

/**
 * @author Clinton Begin
 *
 * 缓存的基础实现,使用HashMap来保存数据
 */
public class PerpetualCache implements Cache {

  private final String id;  //缓存的唯一id

  private final Map<Object, Object> cache = new HashMap<>();  //内部使用HashMap维护缓存数据

  public PerpetualCache(String id) {
    this.id = id;
  }

  @Override
  public String getId() {
    return id;
  }

  @Override
  public int getSize() {
    return cache.size();
  }

  @Override
  public void putObject(Object key, Object value) {
    cache.put(key, value);
  }

  @Override
  public Object getObject(Object key) {
    return cache.get(key);
  }

  @Override
  public Object removeObject(Object key) {
    return cache.remove(key);
  }

  @Override
  public void clear() {
    cache.clear();
  }

  @Override
  public boolean equals(Object o) {
    if (getId() == null) {
      throw new CacheException("Cache instances require an ID.");
    }
    if (this == o) {
      return true;
    }
    if (!(o instanceof Cache)) {
      return false;
    }

    Cache otherCache = (Cache) o;
    return getId().equals(otherCache.getId());
  }

  @Override
  public int hashCode() {
    if (getId() == null) {
      throw new CacheException("Cache instances require an ID.");
    }
    return getId().hashCode();
  }

这个缓存的实现看上去平平无奇，几乎任何人都能写得出来。那么现在问题来了，作为一个成熟的ORM框架，MyBatis势必要为缓存提供各种额外的扩展功能，比如淘汰策略、锁同步功能、定时清空功能、防击穿、打印日志等。那么，如何在缓存的基础实现上，动态扩展这些功能呢？

二. 通过继承扩展

想要对一个类进行功能上的扩展，我们第一时间就会想到继承。的确，通过继承可以很方便地在现有的类上增加额外的功能。如果我们想要为缓存增加LRU淘汰策略，只需要新建一个LruCache类，继承PerpetualCache即可。同理，想要具有打印日志功能的缓存，就需要再创建一个LoggingCache类，这种解决方案看上去可以满足需求。

但是问题是，缓存的能力是动态组合和扩展的。在实际使用中，常常会见到下面这种形式的缓存配置：

<!--开启二级缓存配置-->
<cache eviction="LRU" flushInterval="60000" blocking="true" size="512"/>

这里开启了二级缓存，设置了容量上限的512，淘汰策略是LRU，每60s清空，且缓存为空时通过阻塞式从DB中查询数据，避免大量缓存击穿。这样就要求缓存实现类动态扩展LRU、定时清空、阻塞查询的功能。这样一来，如果依然通过继承的方式实现，就需要再创建LruScheduledBlockingCache类。而且，由于所有功能是动态增加的，你事先并不知道客户端会选择哪几个功能，那么就需要提前把所有功能排列组合地实现一遍，如LruScheduledCache、ScheduledBlockingCache、LruBlockingCache… 而且，每扩展一个新的功能，就需要把所有已有的缓存再排列组合一遍，最终的结果就是类爆炸。

组合优于继承。

三. 装饰器模式

装饰器模式最大的作用，就是为已有的组件动态地扩展新的功能。

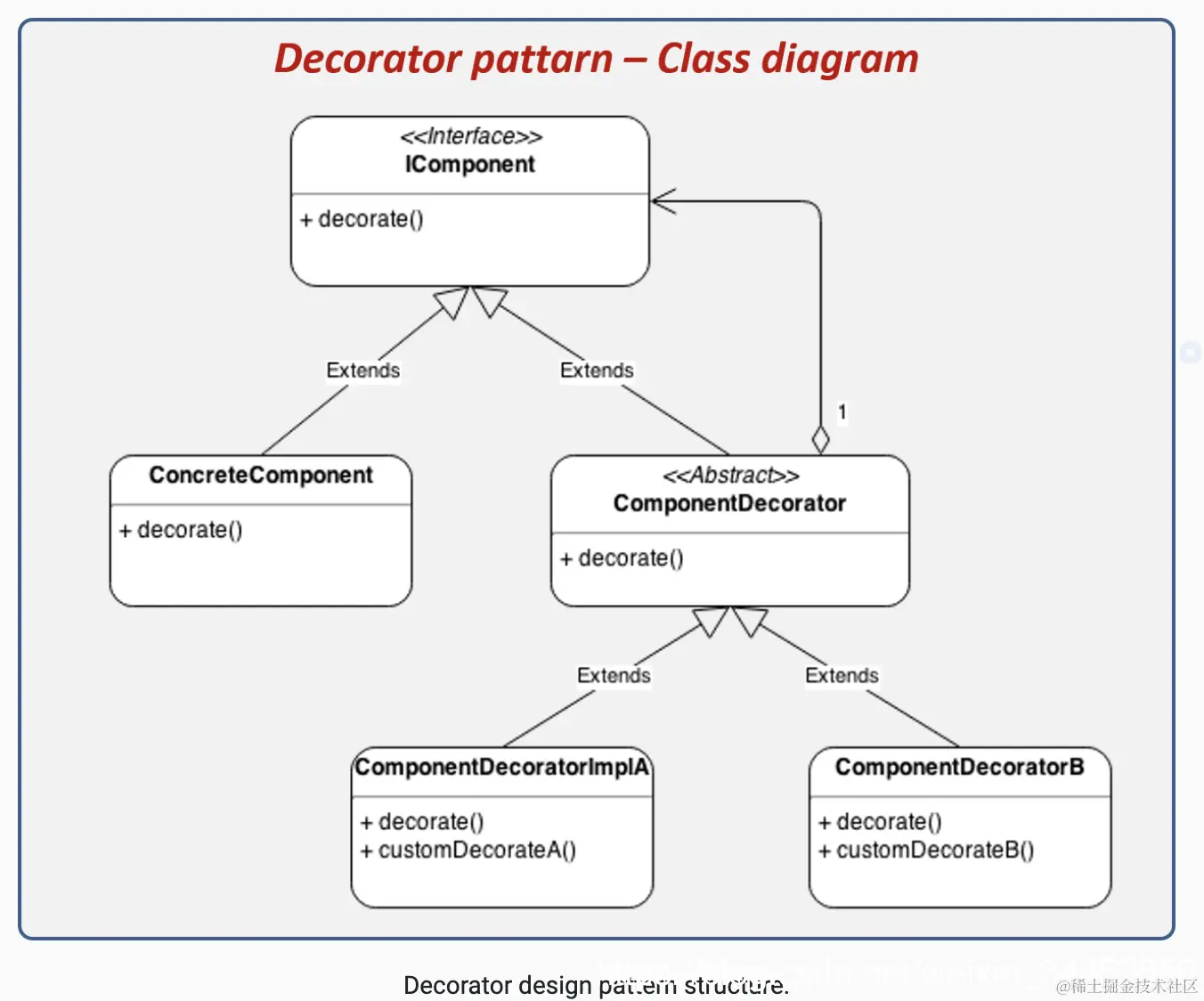

在这里插入图片描述

IComponent：定义了所有组件和装饰器的公共行为。
ConcreteComponent：具体的组件，实现IComponent，是需要被装饰的原始对象，新功能或者附加功能都是通过装饰器添加到该类的对象上的。
ComponentDecorator(Optional)：抽象装饰器，定义了装饰器的核心行为。
ComponentDecoratorImpl：具体的装饰器，对ComponentDecorator进行功能的扩展。

MyBatis缓存模块的设计就采用了装饰器模式。最基础的缓存实现PerpetualCache就是ConcreteComponent，并且在此基础上提供了多种ComponentDecoratorImpl，对缓存的功能进行扩展。

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QhRZSaFu-1595151903883)(/Users/zhangshenao/Desktop/mybatis/cache_decorators.png)]

基于这种装饰器模式的设计，想为缓存进行功能的动态扩展就变得十分容易了。上面那个具有多种功能的二级缓存，就可以采用这种方式创建：

Cache cache = new ScheduledCache(new BlockingCache(new LruCache(new PerpetualCache())));

这样一来，客户端就可以任意增加自己想要的缓存功能。相较于继承，装饰器模式使得组件在运行期可以根据需要动态的添加功能，甚至对添加的新功能进行自由的组合，十分灵活且扩展性强。

四. 几个有趣的缓存装饰器

下面介绍几个缓存装饰器，个人觉得还挺有意思的：

LruCache

MyBatis很好地使用了JDK的LinkedHashMap，LinkedHashMap支持按照访问顺序排序，将最近被访问到的元素放在队列头部，这样就天然支持了LRU。

/**
 * Lru (least recently used) cache decorator.
 *
 * @author Clinton Begin
 *
 * LRU缓存装饰器,依赖了LinkedHashMap的实现
 */
public class LruCache implements Cache {

  private final Cache delegate;
  private Map<Object, Object> keyMap;
  private Object eldestKey;

  public LruCache(Cache delegate) {
    this.delegate = delegate;
    setSize(1024);
  }

  @Override
  public String getId() {
    return delegate.getId();
  }

  @Override
  public int getSize() {
    return delegate.getSize();
  }

  public void setSize(final int size) {
    //这里使用了LinkedHashMap保存所有Cache Key
    //LinkedHashMap支持按照访问顺序排序,会将最近被访问到的元素放在队列头部
    keyMap = new LinkedHashMap<Object, Object>(size, .75F, true) {
      private static final long serialVersionUID = 4267176411845948333L;

      @Override
      protected boolean removeEldestEntry(Map.Entry<Object, Object> eldest) {
        boolean tooBig = size() > size;
        if (tooBig) {
          eldestKey = eldest.getKey();    //如果缓存大小超过容量上限,则记录待淘汰的key,在下次插入元素时删除
        }
        return tooBig;
      }
    };
  }

  @Override
  public void putObject(Object key, Object value) {
    delegate.putObject(key, value);

    //插入元素后,删除过期的元素
    cycleKeyList(key);
  }

  @Override
  public Object getObject(Object key) {
    keyMap.get(key); // touch
    return delegate.getObject(key);
  }

  @Override
  public Object removeObject(Object key) {
    return delegate.removeObject(key);
  }

  @Override
  public void clear() {
    delegate.clear();
    keyMap.clear();
  }

  //删除过期key
  private void cycleKeyList(Object key) {
    keyMap.put(key, key);
    if (eldestKey != null) {
      delegate.removeObject(eldestKey);
      eldestKey = null;
    }
  }

}

BlockingCache

BlockingCache的作用是，当缓存Miss时，对线程加锁，保证同一时刻只有一个线程去DB执行查询操作，这样就避免了高并发场景下，缓存失效造成的大量击穿。

/**
 * Simple blocking decorator
 *
 * Simple and inefficient version of EhCache's BlockingCache decorator.
 * It sets a lock over a cache key when the element is not found in cache.
 * This way, other threads will wait until this element is filled instead of hitting the database.
 *
 * @author Eduardo Macarron
 *
 * 缓存的阻塞装饰器: 当缓存Miss时，对线程加锁，保证同时只有一个线程去DB执行查询操作，这样就避免了高并发场景下，缓存失效造成的大量击穿。
 *
 */
public class BlockingCache implements Cache {

  private long timeout;
  private final Cache delegate;
  private final ConcurrentHashMap<Object, ReentrantLock> locks;   //使用ConcurrentHashMap,按照Cache Key粒度加锁

  public BlockingCache(Cache delegate) {
    this.delegate = delegate;
    this.locks = new ConcurrentHashMap<>();
  }

  @Override
  public String getId() {
    return delegate.getId();
  }

  @Override
  public int getSize() {
    return delegate.getSize();
  }

  @Override
  public void putObject(Object key, Object value) {
    try {
      delegate.putObject(key, value);
    } finally {
      //释放锁
      releaseLock(key);
    }
  }

  @Override
  public Object getObject(Object key) {
    //每次查询时,首先尝试加锁
    acquireLock(key);
    Object value = delegate.getObject(key);
    if (value != null) {
      releaseLock(key);
    }
    return value;
  }

  @Override
  public Object removeObject(Object key) {
    // despite of its name, this method is called only to release locks
    releaseLock(key);
    return null;
  }

  @Override
  public void clear() {
    delegate.clear();
  }

  private ReentrantLock getLockForKey(Object key) {
    return locks.computeIfAbsent(key, k -> new ReentrantLock());
  }

  private void acquireLock(Object key) {
    Lock lock = getLockForKey(key);
    if (timeout > 0) {
      try {
        boolean acquired = lock.tryLock(timeout, TimeUnit.MILLISECONDS);
        if (!acquired) {
          throw new CacheException("Couldn't get a lock in " + timeout + " for the key " +  key + " at the cache " + delegate.getId());
        }
      } catch (InterruptedException e) {
        throw new CacheException("Got interrupted while trying to acquire lock for key " + key, e);
      }
    } else {
      lock.lock();
    }
  }

  private void releaseLock(Object key) {
    ReentrantLock lock = locks.get(key);
    if (lock.isHeldByCurrentThread()) {
      lock.unlock();
    }
  }

  public long getTimeout() {
    return timeout;
  }

  public void setTimeout(long timeout) {
    this.timeout = timeout;
  }
}

但是，BlockingCache是每次查询时都会进行加锁操作，尽管是根据Cache Key的细粒度锁，但是对性能还是有一定的影响，这个类的作者Eduardo Macarron也说了，这是一个简单且低效的版本。

ScheduledCache

ScheduledCache的作用就是增加了缓存的定时清空功能。这个清空是lazy的，即在每次get和put操作时，会校验距离上次执行clear操作的时间是否已超过clearInterval。如果超过，则执行一次clear。

/**
 * @author Clinton Begin
 *
 * 具有定时清空功能的缓存装饰器
 * lazy模式,在每次get和put操作时,会校验距离上次执行clear操作的时间是否已超过clearInterval。如果超过,则执行一次clear
 */
public class ScheduledCache implements Cache {

  private final Cache delegate;
  protected long clearInterval;
  protected long lastClear;

  public ScheduledCache(Cache delegate) {
    this.delegate = delegate;
    this.clearInterval = TimeUnit.HOURS.toMillis(1);
    this.lastClear = System.currentTimeMillis();
  }

  public void setClearInterval(long clearInterval) {
    this.clearInterval = clearInterval;
  }

  @Override
  public String getId() {
    return delegate.getId();
  }

  @Override
  public int getSize() {
    clearWhenStale();
    return delegate.getSize();
  }

  @Override
  public void putObject(Object key, Object object) {
    clearWhenStale();
    delegate.putObject(key, object);
  }

  @Override
  public Object getObject(Object key) {
    return clearWhenStale() ? null : delegate.getObject(key);
  }

  @Override
  public Object removeObject(Object key) {
    clearWhenStale();
    return delegate.removeObject(key);
  }

  @Override
  public void clear() {
    lastClear = System.currentTimeMillis();
    delegate.clear();
  }

  @Override
  public int hashCode() {
    return delegate.hashCode();
  }

  @Override
  public boolean equals(Object obj) {
    return delegate.equals(obj);
  }


  //校验清空时间
  private boolean clearWhenStale() {
    if (System.currentTimeMillis() - lastClear > clearInterval) {
      clear();
      return true;
    }
    return false;
  }

}

五. CacheKey的设计

既然说到了缓存，就不得不提缓存Key的设计问题。MyBatis涉及到的查询场景十分复杂，查询的操作SQL语句、SQL参数等等信息，都会影响到缓存是否命中，使用简单的String做为缓存Key是肯定不行了，那么该如何设计呢？

MyBatis定义了CacheKey类，封装了所有影响缓存命中的因素，主要包括：

mappedStatment的id(Cache id)
指定查询结果集的范围(分页信息)
查询所使用的SQL语句
用户传递给SQL语句的实际参数值

CacheKey封装了这些信息，并重写了hashCode()和equals()方法：

/**
 * @author Clinton Begin
 *
 * MyBatis定义的CacheKey
 */
public class CacheKey implements Cloneable, Serializable {

  private static final long serialVersionUID = 1146682552656046210L;

  public static final CacheKey NULL_CACHE_KEY = new CacheKey() {

    @Override
    public void update(Object object) {
      throw new CacheException("Not allowed to update a null cache key instance.");
    }

    @Override
    public void updateAll(Object[] objects) {
      throw new CacheException("Not allowed to update a null cache key instance.");
    }
  };

  private static final int DEFAULT_MULTIPLIER = 37;
  private static final int DEFAULT_HASHCODE = 17;

  private final int multiplier;   //乘积因子

  private int hashcode;     //hashCode

  private long checksum;    //校验和

  private int count;    //影响因素数量

  // 8/21/2017 - Sonarlint flags this as needing to be marked transient. While true if content is not serializable, this
  // is not always true and thus should not be marked transient.
  private List<Object> updateList;  //影响因素

  public CacheKey() {
    this.hashcode = DEFAULT_HASHCODE;
    this.multiplier = DEFAULT_MULTIPLIER;
    this.count = 0;
    this.updateList = new ArrayList<>();
  }

  public CacheKey(Object[] objects) {
    this();
    updateAll(objects);
  }

  public int getUpdateCount() {
    return updateList.size();
  }

  //每次增加CacheKey的影响因素,都会重新计算一遍内部的各种校验值
  public void update(Object object) {
    int baseHashCode = object == null ? 1 : ArrayUtil.hashCode(object);

    count++;
    checksum += baseHashCode;
    baseHashCode *= count;

    hashcode = multiplier * hashcode + baseHashCode;

    updateList.add(object);
  }

  public void updateAll(Object[] objects) {
    for (Object o : objects) {
      update(o);
    }
  }

  //判断两个CacheKey是否相同
  @Override
  public boolean equals(Object object) {
    if (this == object) {
      return true;
    }
    if (!(object instanceof CacheKey)) {
      return false;
    }

    final CacheKey cacheKey = (CacheKey) object;

    if (hashcode != cacheKey.hashcode) {
      return false;
    }
    if (checksum != cacheKey.checksum) {
      return false;
    }
    if (count != cacheKey.count) {
      return false;
    }

    for (int i = 0; i < updateList.size(); i++) {
      Object thisObject = updateList.get(i);
      Object thatObject = cacheKey.updateList.get(i);
      if (!ArrayUtil.equals(thisObject, thatObject)) {
        return false;
      }
    }
    return true;
  }

  @Override
  public int hashCode() {
    return hashcode;
  }

  @Override
  public String toString() {
    StringJoiner returnValue = new StringJoiner(":");
    returnValue.add(String.valueOf(hashcode));
    returnValue.add(String.valueOf(checksum));
    updateList.stream().map(ArrayUtil::toString).forEach(returnValue::add);
    return returnValue.toString();
  }

  @Override
  public CacheKey clone() throws CloneNotSupportedException {
    CacheKey clonedCacheKey = (CacheKey) super.clone();
    clonedCacheKey.updateList = new ArrayList<>(updateList);
    return clonedCacheKey;
  }

}

如果两个CacheKey的hashCode()相等，且equals()方法返回true，则认为是同一个查询操作，可以直接从缓存中获取数据。
