打造自定义 Chromecast 交互

阅读此文需要一些关于 Chromecast 的前置知识，可以参考 developers.google.com/cast

背景

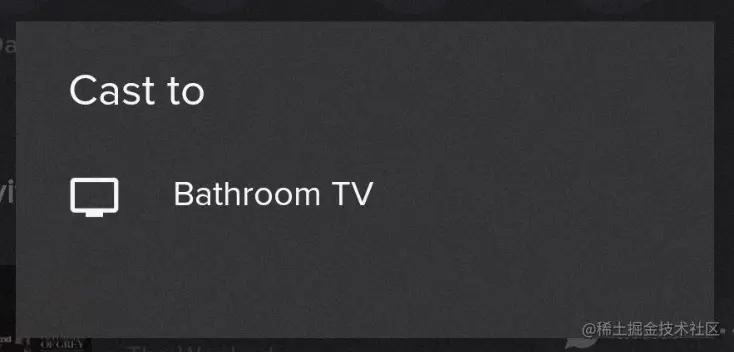

我们的产品是一个海外音乐播放器，之前接入过 Chromecast，可以将音视频投屏到连接了 chromecast 设备的电视或者显示器上。之前我们接入的交互方式是使用官方文档里的 MediaRouteButton，投屏入口仅仅只是一个按钮，我们点击这个按钮之后的交互，都交给了 SDK。在按钮点击之后弹出的设备选择弹窗也是集成在 SDK 内部的，我们并没有自定义弹窗样式。

这个交互当然是符合 google 的 chromecast 的规范的。但是这个按钮和弹窗有三个缺点

• UI 样式不能定制，看起来丑，和应用风格不符

• SDK 对外只暴露了一个按钮，特别不灵活，不适合高度定制的需求

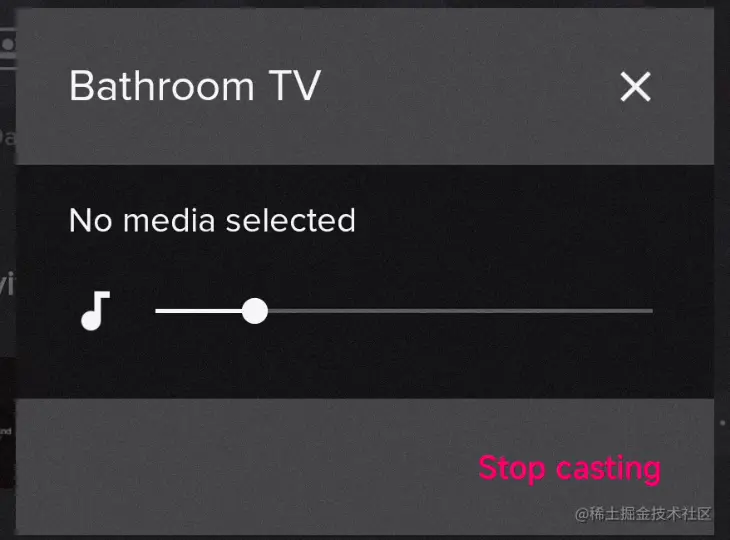

• 当设备仍处在 connecting 的状态时，点击按钮也会直接弹出媒体控制弹窗，而不是展示 connecting 的状态。这是 SDK 的一个 bug。

在我们产品集成 chromecast 需求中，PM 要求自定义的 UI 和交互：

• 需要自定义设备列表的样式
• 需要有连接中的过渡状态

在经过一番对 cast SDK 的探索，我们做出了想要的效果。在这里将中间的思考分享出来，可以给需要集成 Chromecast 的业务做参考。

如何拿到设备列表

要定制设备列表，首先要拿到设备列表。既然原生 SDK 能提供一个设备选择弹窗，那就说明设备列表数据是可以拿到的。

MediaRouteChooserDialog 就是原生 SDK 中点击按钮后弹出的设备弹窗。它使用 ListView 展示设备列表。

private RouteAdapter mAdapter;
private ListView mListView;

在构造 RouteAdapter 的时候，会传入设备列表 mRoutes。每一个设备就是一个 RouteInfo。

private ArrayList<MediaRouter.RouteInfo> mRoutes;
mAdapter = new RouteAdapter(getContext(), mRoutes);

mRoutes 是在 refreshRoutes() 方法中赋值的。

private final MediaRouter mRouter;

mRouter = MediaRouter.getInstance(context);

public void refreshRoutes() {
    if (mAttachedToWindow) {
        ArrayList<MediaRouter.RouteInfo> routes = new ArrayList<>(mRouter.getRoutes()); // 拿到所有的设备
        onFilterRoutes(routes);// 过滤设备
        Collections.sort(routes, RouteComparator.sInstance); // 排序
        ......
    }
}

从 refreshRoutes() 方法中我们可以看到，所有的设备都是从 MediaRouter.getInstance(context).getRoutes() 这个单例中的方法里拿到的。

RouteInfo 的各个字段

一个 Chromecast 设备对应的 RouteInfo 信息如下：

MediaRouter.RouteInfo{
    uniqueId=com.google.android.gms/.cast.media.CastMediaRouteProviderService_Persistent:3007f38de73046e2ebf5e9d6da33b2e3,
    name=Bathroom TV,
    description=Chromecast,
    iconUri=null,
    enabled=true,
    connectionState=0,
    canDisconnect=false,
    playbackType=1,
    playbackStream=-1,
    deviceType=1,
    volumeHandling=0,
    volume=9,
    volumeMax=20,
    presentationDisplayId=-1,
    extras=Bundle[mParcelledData.dataSize=808],
    settingsIntent=null,
    providerPackageName=com.google.android.gms
}

我们需要重点关注的字段如下：

• uniqueId

  •   设备的唯一标识 id。这个 id 可以用来比较两个 RouteInfo 是否是同一台设备。

• name

  •   设备名，在设备列表中展示

• enabled

  •   代表设备是否可用

• connectionState

  •   设备当前的链接状态。这个值有坑，后面会说到

• deviceType

  •   这个值代表当前这台设备的类型。支持 Chromecast 的设备有电视、音响等不同的类型，可以用这个值来区分并且显示对应类型的 icon。这个值存在以下枚举
  • DEVICE_TYPE_UNKNOWN = 0
  • DEVICE_TYPE_TV = 1
  • DEVICE_TYPE_SPEAKER = 2
  • DEVICE_TYPE_BLUETOOTH = 3

• providerPackageName

  •   表示当前设备的 IPC 是由哪个应用提供的。这个值有时候可以用来判断设备类型。


设备列表过滤

当我们通过 MediaRouter.getInstance(context).getRoutes() 后，还不能直接拿来用。因为这些 RouteInfo 列表里面包括了当前手机、chromecast 设备、以及蓝牙设备等三类设备。我们只需要展示 chromecast 设备，所以我们要对设备列表进行过滤。

手机设备的 `RouteInfo` 信息如下：

蓝牙设备的 RouteInfo 信息如下：

• 首先过滤掉当前手机以及蓝牙

  • RouteInfo.isDefault() 方法可以判断是否是手机，可以用于过滤当前手机设备
  • 使用上面提到的 deviceType == 3 来过滤掉蓝牙设备

• 然后过滤掉同一台设备的多个 RouteInfo

  • 这是 SDK 的一个坑点。一台 Chromecast 硬件设备可能会在 Routes 列表里对应多个 uid 不同的 RouteInfo，如下。因为 uid 不同，也没办法简单根据 uid 来去重。

• 还记得之前的 refreshRoutes() 中调用了 onFilterRoutes(routes) 来过滤设备吗？这个方法就是用来过滤掉重复 RouteInfo 的。仿照这个方法的逻辑，我们可以使用下面的代码来过滤：

val selector = CastContext.getSharedInstance()?.mergedSelector
if (selector != null && routeInfo.matchesSelector(selector)){
    // 过滤设备的逻辑
    ......
}

设备状态展示

RouteInfo 的连接状态

每一台设备都有三个状态，

• 未连接 NOT_CONNECTED

• 连接中 CONNECTING

• 已连接 CONNECTED

之所以有连接中的状态，是因为连接 chromcast 设备是一个耗时的过程，可能会花费10多秒。在我们点击设备列表中的某台设备之后，我们希望这台设备显示连接中的状态。

之前说到，RouteInfo 内部有一个整型变量 connectionState 来标识该设备的状态，这个变量同样存在一下枚举：

• CONNECTION_STATE_DISCONNECTED = 0

• CONNECTION_STATE_CONNECTING = 1

• CONNECTION_STATE_CONNECTED = 2

当我们点击设备时，通过这个变量的值来刷新设备的连接状态，一切看起来都非常合理。

但是，经过我反复的测试，connectionState 这个值其实非常不靠谱，几乎没有出现过 CONNECTION_STATE_CONNECTING 的状态。导致连接中的状态根本展示不出来。这也是 SDK 里面的又一个坑，应该也算一个 bug。

如何获取连接中的状态

那么我们如何获取连接中的状态呢？

可以给 CastContext 添加监听，代码如下：

val mCastStateListener = CastStateListener { newState ->
    // 监听逻辑
    ......
}
CastContext.getSharedInstance().addCastStateListener(mCastStateListener)

CastContext 本身既可以用来监听连接状态 CastState，也可以用来监听设备和手机建连的 session 状态。session 状态监听如下：

private val mSessionManagerListener = object : SessionManagerListener<CastSession> {
        override fun onSessionStarting(p0: CastSession) {
            LazyLogger.i(TAG) {
            // 标志设备连接中的状态
"onSessionStarting ${p0.logStr()}"
            }
}

        override fun onSessionStarted(p0: CastSession, p1: String) {
            LazyLogger.i(TAG) {
            // 标志设备已连接的状态
"onSessionStarted ${p0.logStr()}, sessionId: $p1"
            }
        }

        override fun onSessionStartFailed(p0: CastSession, p1: Int) {
            LazyLogger.i(TAG) {
            // 设备连接失败
"onSessionStartFailed ${p0.logStr()}, reason: ${
                    CastStatusCodes.getStatusCodeString(p1)
                }"
            }
}

        override fun onSessionEnding(p0: CastSession) {
            LazyLogger.i(TAG) {
            // 设备连接断开中
"onSessionEnding ${p0.logStr()}"
            }
}

        override fun onSessionEnded(p0: CastSession, p1: Int) {
            LazyLogger.i(TAG) {
            // 设备连接断开
"onSessionEnded ${p0.logStr()}, reason: ${
                    CastStatusCodes.getStatusCodeString(p1)
                }"
            }
        }

        override fun onSessionResuming(p0: CastSession, p1: String) {
            LazyLogger.i(TAG) {
            // 设备连接恢复中，通常是连接中应用重启的场景
"onSessionResuming ${p0.logStr()}, sessionId: $p1"
            }
}

        override fun onSessionResumed(p0: CastSession, p1: Boolean) {
            LazyLogger.i(TAG) {
            // 设备连接已恢复
"onSessionResumed ${p0.logStr()}, fromSuspension: $p1"
            }
        }

        override fun onSessionResumeFailed(p0: CastSession, p1: Int) {
            LazyLogger.i(TAG) {
            // 设备连接恢复失败
"onSessionResumeFailed ${p0.logStr()}, reason: ${
                    CastStatusCodes.getStatusCodeString(p1)
                }"
            }
}

        override fun onSessionSuspended(p0: CastSession, p1: Int) {
            LazyLogger.i(TAG) {
            // 设备连接挂起，通常是连接中的时候应用被杀死
"onSessionSuspended ${p0.logStr()}, reason: ${
                    CastStatusCodes.getStatusCodeString(p1)
                }"
            }
        }
    }
}

// 监听
mCastContext?.sessionManager?.addSessionManagerListener(
    mSessionManagerListener,
    CastSession::class.java
)

综上所述，连接状态有两个监听的方法：

• 监听 CastState

CastContext.getSharedInstance().addCastStateListener(mCastStateListener)

• 监听 SessionManager

CastContext.getSharedInstance().sessionManager?.addSessionManagerListener(
    mSessionManagerListener,
    CastSession::class.java
)

回到我们的标题，我们监听连接状态只是想获得设备的连接中 CONNECTING 状态，其余状态已经可以在 RouteInfo.connectionState 中拿到了。接下来我们分别分析这两个监听。

监听 CastState

通过 onCastStateChanged(int var1) 方法一共可以监听到4个状态：

public interface CastStateListener {
    void onCastStateChanged(int state);
}

public static final int NO_DEVICES_AVAILABLE = 1; // 无设备
public static final int NOT_CONNECTED = 2;// 有设备，但没连接
public static final int CONNECTING = 3;// 连接中
public static final int CONNECTED = 4;// 已连接

每一个状态的回调都是准确的。回调的连接中状态也是准确的。

但是 onCastStateChanged(int var1) 这个方法传递的只有状态常量，如果有多台设备，开始连接其中一台，该方法会正常回调到 CONNECTING 的状态，但是我们并不知道是哪个设备在连接，所以这个监听不适合区分多台设备的状态。

当然，在业务层记录下开始连接的设备，比如点击设备时记录下来，那么就知道是哪台设备在连接中了。这个 workaround 貌似可以绕过这个限制，但是据我亲测，只要稍微复杂一点的场景就无能为力了。比如我们想做自定义的设备列表，并且多台设备在列表弹窗展示/关闭等跨生命周期的场景下，这个方法就行不通了，具体就不展开说了，可以亲自试下。

监听 SessionManager

• 要获取连接中的状态，我们只要关注 onSessionStarting 这个回调即可

• 该回调中会传入一个 CastSession 的对象，该对象中可以拿到设备信息，如下

  • override fun onSessionStarting(session: CastSession) {
        LazyLogger.i(TAG) {
    "ChromeCastController -> onSessionStarting ${session.logStr()}"
        }
        // deviceId
     val deviceId = session.castDevice.deviceId
        // device name
        val deviceName = session.castDevice.friendlyName
    }


上面拿到的 deviceId 和 routeInfo 的 id 有些区别，如下：

	deviceId	deviceName
RouteInfo	com.google.android.gms/.cast.media.CastMediaRouteProviderService_Persistent:f46691d2ad1846250150a9e81cd120fc	Bathroom TV
session.castDevice	f46691d2ad1846250150a9e81cd120fc	Bathroom TV

session.castDevice 拿到的 deviceName 和 RouteInfo 的 deviceName 相同，但是多台设备名称可能会重复，所以更优的方式是使用 ID 来匹配。

session.castDevice 可以拿到当前正在连接的设备 ID，这样我们的目标就达成了。但是这个 ID 少了前缀，所以在匹配的时候记得要把 RouteInfo 的 ID 的前缀去掉。

• SessionManager 还有其他的一些回调，这里补充一下它们的场景

override fun onSessionStarted(p0: CastSession, p1: String)	设备连接上触发该回调，同时 CastState 的 CONNECTED 触发
override fun onSessionStartFailed(p0: CastSession, p1: Int)	设备连接失败触发该回调，同时 CastState 的 NOT_CONNECTED 触发
override fun onSessionEnding(p0: CastSession)	设备连接断开中，这个回调基本没用，断开连接很快，用户基本无耗时感知
override fun onSessionEnded(p0: CastSession, p1: Int)	设备连接已断开，同时 CastState 的 NOT_CONNECTED 触发
override fun onSessionSuspended(p0: CastSession, p1: Int)	设备连接挂起，通常是已连接的应用进程被杀掉了触发	CastSession resume 的时候，CastState 会经历 NOT_CONNECTED 和 CONNECTED 两个状态，并不会经历 CONNECTING 的状态。这里是个坑点。另外亲测 其他的一些音乐播放器，比如 Spotify 也是没有考虑 resume 场景的。在重启后，设备列表会直接从未连接变成已连接，没有连接中的状态。
override fun onSessionResuming(p0: CastSession, p1: String)	设备连接恢复中，通常是suspend之后应用重启触发。
override fun onSessionResumed(p0: CastSession, p1: Boolean)	设备连接已恢复
override fun onSessionResumeFailed(p0: CastSession, p1: Int)	设备连接恢复失败

从上面可以看出，监听 SessionManager 可以覆盖的场景非常全面，似乎我们只需要这个监听就可以了，不需要 CastState 的监听。

然而并非如此。SessionManager 只对手机和设备的 session 进行监听，如果手机仅仅是扫描到设备并未连接，此时没有sessionSessionManager 压根就不会回调任何方法。这时候就需要 CastState 的监听了，它会返回一个 NOT_CONNECTED 的回调，标识扫描到设备，但是没有连接。

综上所述，RoutesInfo 拿到设备列表，监听 CastState 获取设备的连接和断连状态，监听 SessionManager 监听设备的连接中的状态，就可以打造完美的定制化 ChromeCast 交互。

总结

• ChromeCast 的官方文档没有提供自定义交互，但是从原生交互来看，既然原生可以做，那我们就应该也可以做自己的设备列表交互。深入分析了源码之后，是完全可以做的，也并没有很难。相比于直接集成的竞品，定制化集成带来的收益也很明显。当然整个过程需要一些技术判断力和源码的分析能力的。

• ChromeCast 作为三方的 SDK，集成过程中非常容易踩坑。我在开发过程中就不止发现了一处 Chromecast 的 bug。这也是集成各种三方组件的通病，bug 多。并且三方组件没有 onCall，有时候遇到棘手的 bug 会很难推进。这时候就需要有足够的源码分析和设计的能力，绕过这些坑，或者直接通过修改代码的方式解决。
