这是我参与「第四届青训营 」笔记创作活动的的第8天

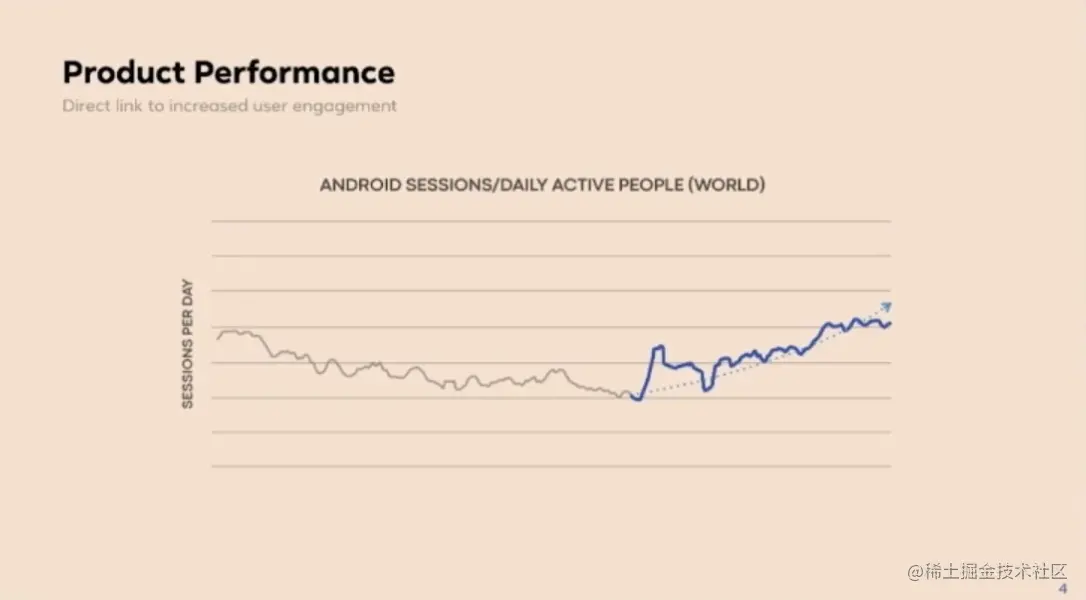

为什么要做性能优化？

  1. 性能优化带来体验的改善
  2. 进而帮助业务指标的提升

image-20220831203016207

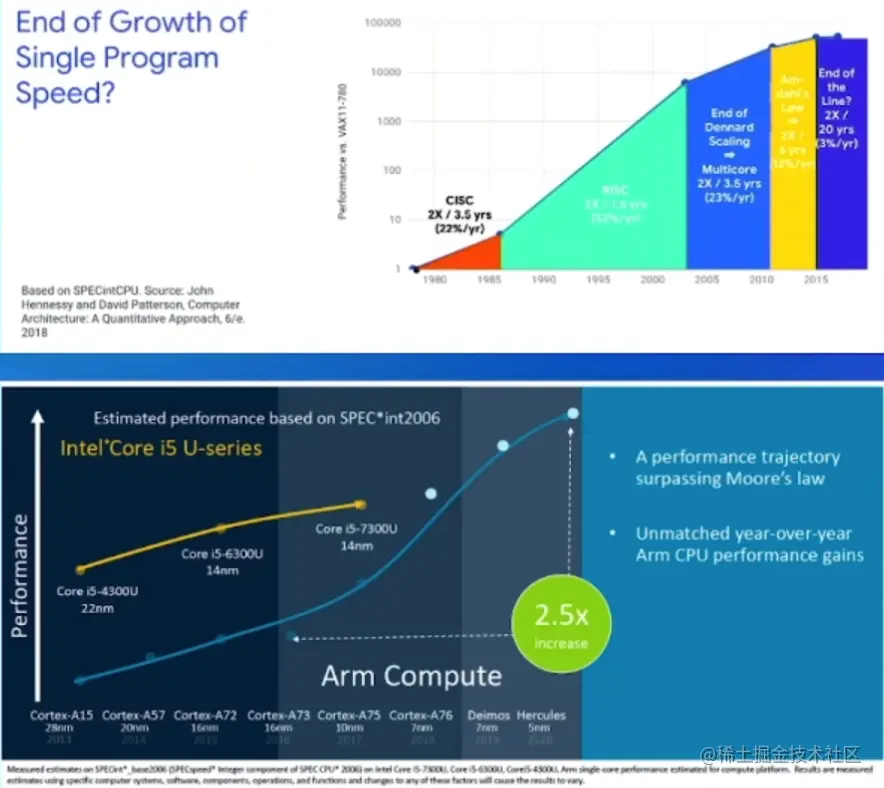

  1. 另外分享一个想法，从硬件的范围看 1980到现在 x86 偏pc 服务端的处理器单核性能性能提升的，早期飞快，到最近缓慢 再看arm平台，最近比intel好很多，两方面的因素

    1. arm持续稳定的迭代架构，引入了很多优化，提升 二级缓存，流水线上 乱序执行，多发射硬件的分支预设单元

    2. 还有半导体工艺提升，台积电，我们可以看到迭代，架构和工艺的双重提升最近，再看曲线比之前斜率放缓

image-20220831203234680

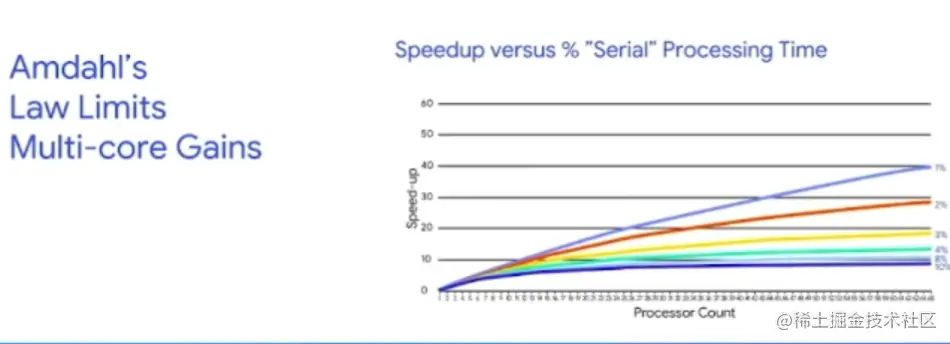

  1. 从更长的时间范围来看：多核带来的提升取决于可以真正并行执行的部分(受限于阿姆达尔定律)

    多核性能的提升，受限于并行任务之间需要去串行执行或同步执行的时间占比。

image-20220831203431623

  1. 未来？ 未来会有新的材料和工艺来驱动芯片性能的进一步提升，但是目前还没有成熟

    移动处理器还受到电池技术的限制

    软件的性能优化仍可持续带来提升

性能优化是什么？

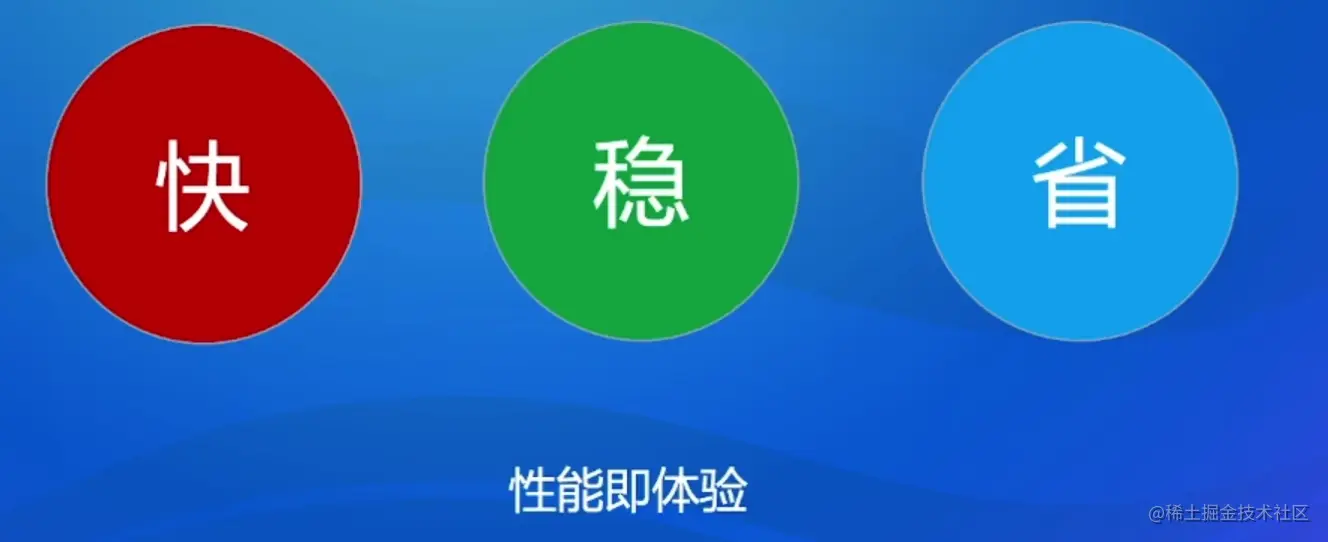

目标

image-20220831204135065

快：启动的速度，响应速度等等；

稳：闪退，异常等等；

省：存储空间，功耗等等

分类

流畅性优化快-极致的响应与流畅的体验
资源优化省-最小负载带来最大的收益
稳定性优化稳-稳定的实现，减少不必要打断
系统级优化拓展-底层booster

1. 流畅性优化

首先需要了解Android的线程结构

image-20220831204545109

事件影响因素
System Events关闭某些页面通知系统，相应回调会通知系统事件
Input Events如我们的手机屏幕，点击滑动等操作
Application启动全局SDK等等，我们内部处理，肯定越早越好
Services去执行那些不需要和用户交互而且还要求长期运行的任务
Alarm定时事件（Timer），比如说消息轮训，倒计时等

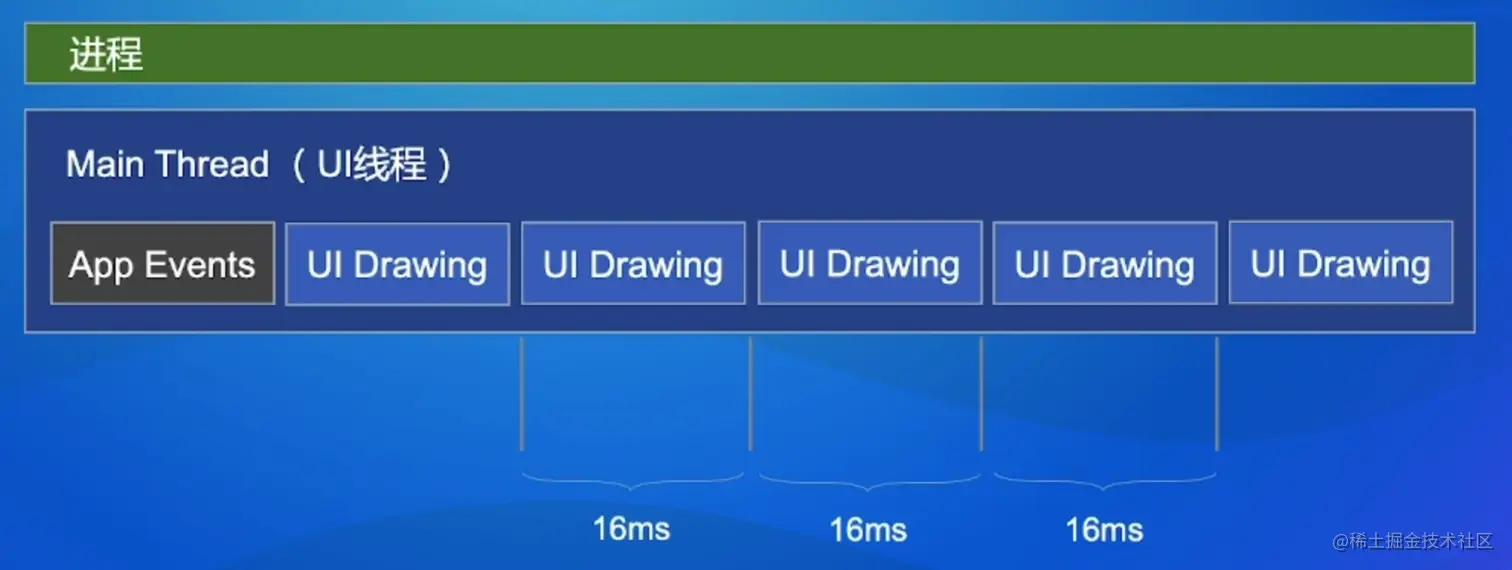

界面是如何刷新的？

image-20220831211920727

为什么16ms会发出一次VSYNC信号触发对UI进行渲染？

这是因为大多数的Android显示屏幕是以每秒60帧来刷新的（也就是60Hz）。

一帧可以看做是一张的独立图片，

60帧每秒就意味着:16ms=1000/60Hz，相当于60fps。这就是上面说的16ms

卡顿感知如何产生？

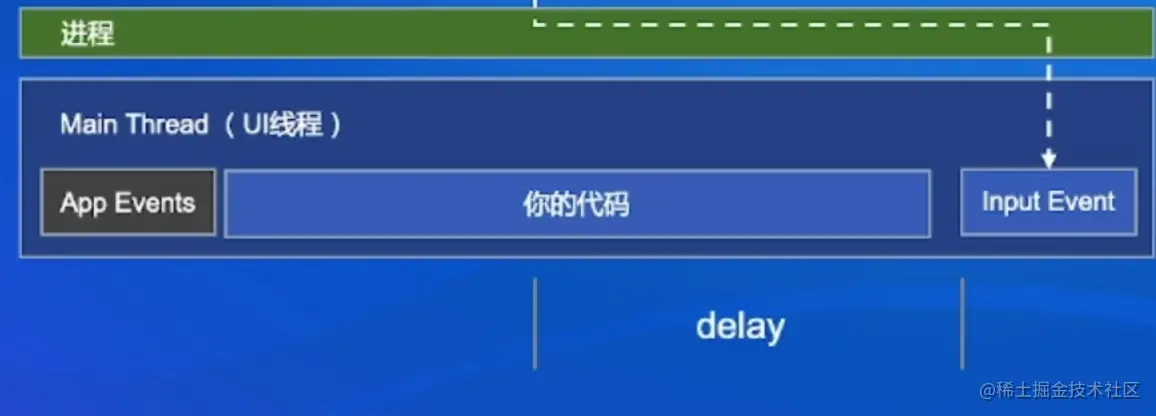

  1. 原因：你的主线程代码中，存在很重的操作，影响了输入事件的响应，输入事件无法及时响应 表现：滑不动的情况。

    image-20220831212329137

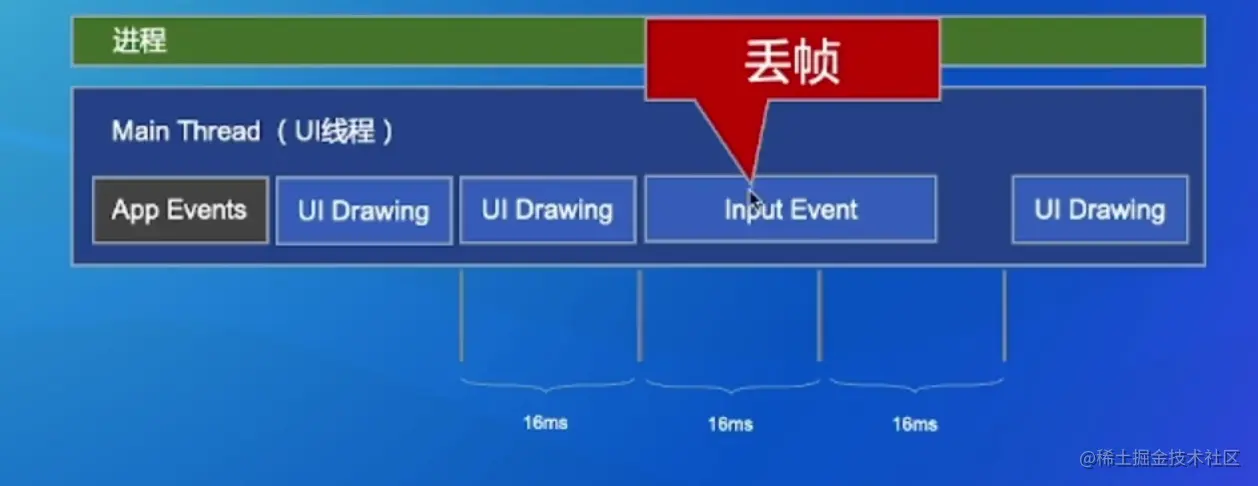

  2. 原因：输入事件操作过度，一些事件分发，什么的都在拿到触摸事件之后操作，

    表现：滑一下卡一下

image-20220831215732891

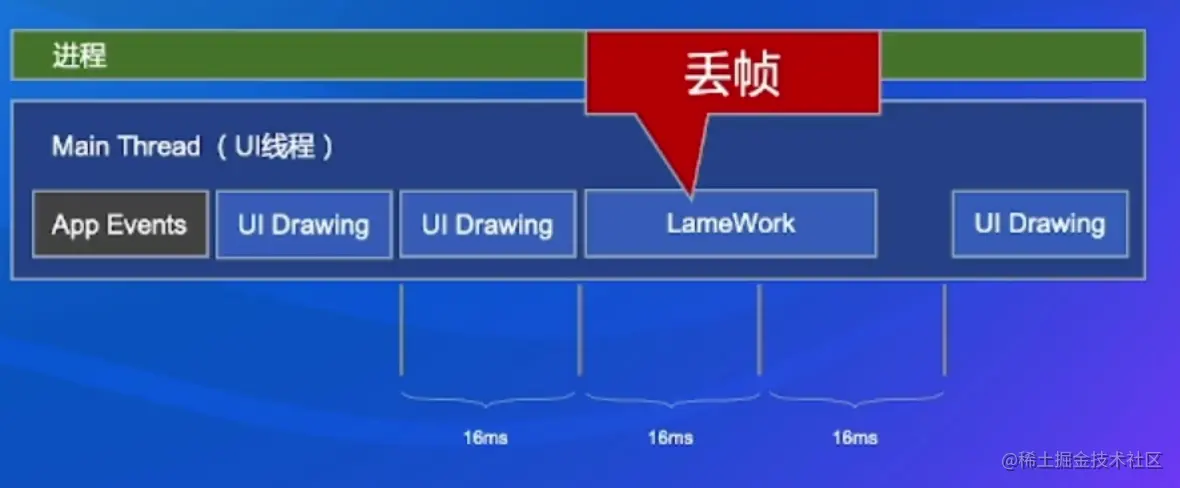

  1. 最开始提到的分析的诸多因素在主线中

    表现：在观看短视频的时候，没有任何操作，突然卡顿了一下

    image-20220831215915987

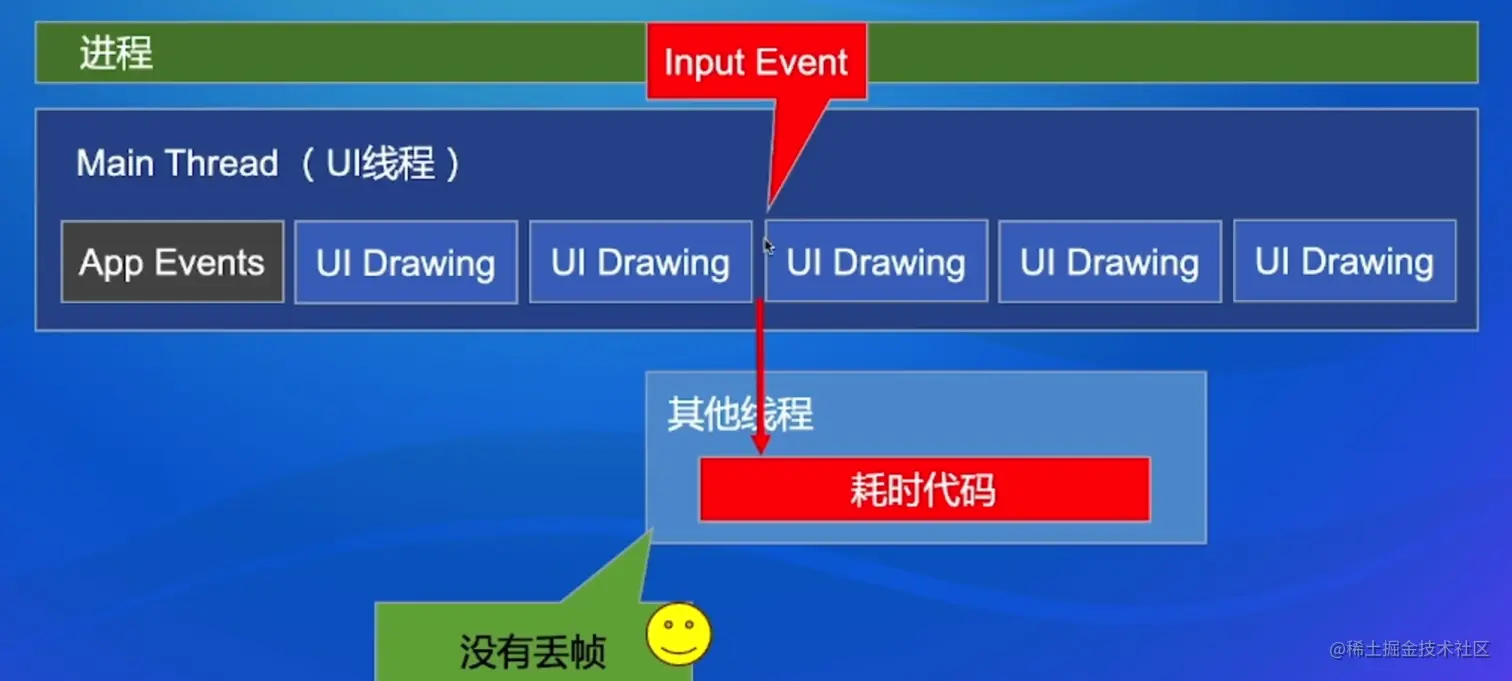

如何解决卡顿？

将一些耗时的操作，放到其他线程去操作。

image-20220831220455332

扩展：

问题1：人的肉眼能感知到不卡顿的最低帧数是多少？

​ A. 25 B.30 C.40 D.60

答案：选A（来源于抖音内部测试）

问题2：如果没有vsync信号会有什么问题

A.画面撕裂（一半显示A，一半显示B）

B.画面抖动（绘制很多个，卡一下，又绘制很多个)

C.画面丢帧（绘制了一段，突然没有响应，然后跳到新的东西继续渲染)

D.画面闪烁（页面一直在闪烁）

答案：A画面撕裂

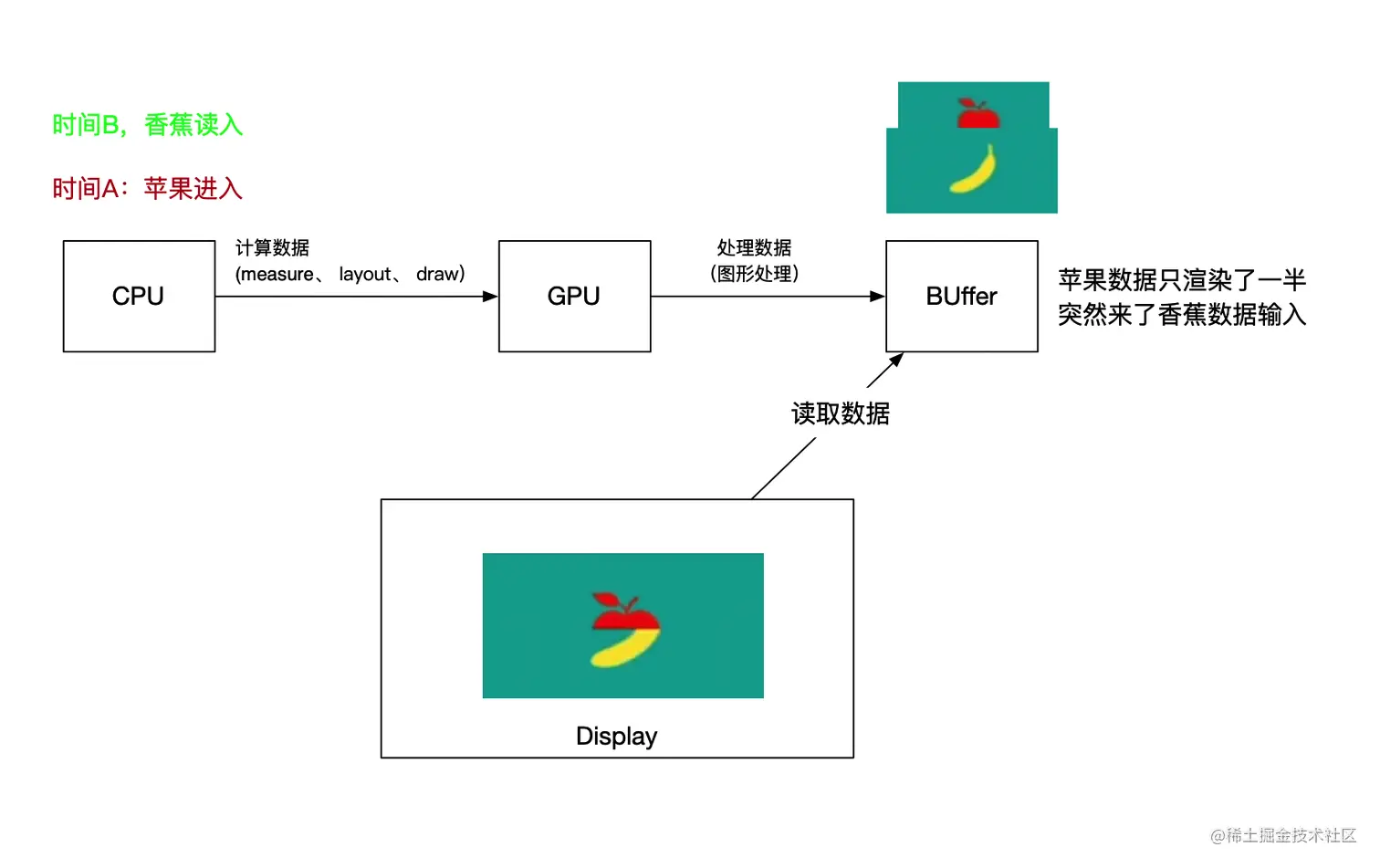

简单示意图如下

核心点在与数据交换的时机由谁来控制，数据交换的发生点应该是在屏幕渲染完一帧后，而不是cpu写入一帧数据后，

所以，控制数据是否交换应该由屏幕来决定，但是计算机五大组成部分各司其职，

屏幕只是输出设备和输入设备(因为能触屏)，

他不是控制器，如何控制数据的交换呢？ 答案就是：VSYNC

image-20220831222805702

2. 资源优化

什么是资源？

资源：即Android手机的软件和硬件资源

通俗意义上应用依效的移动终端的有限资源和系统设置的数值，即功耗、存烤、流量、系统参数、CPU、内存等

Android端能做哪些资源类优化？

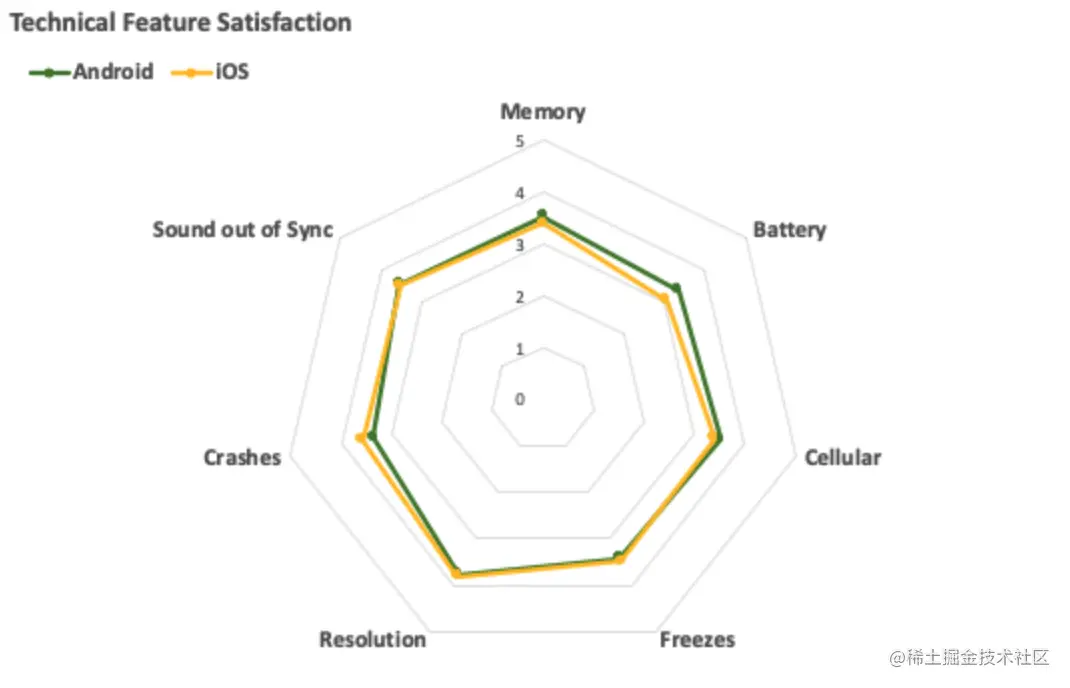

先来看一下用户对各个优化点的敏感度：

image-20220831223529263

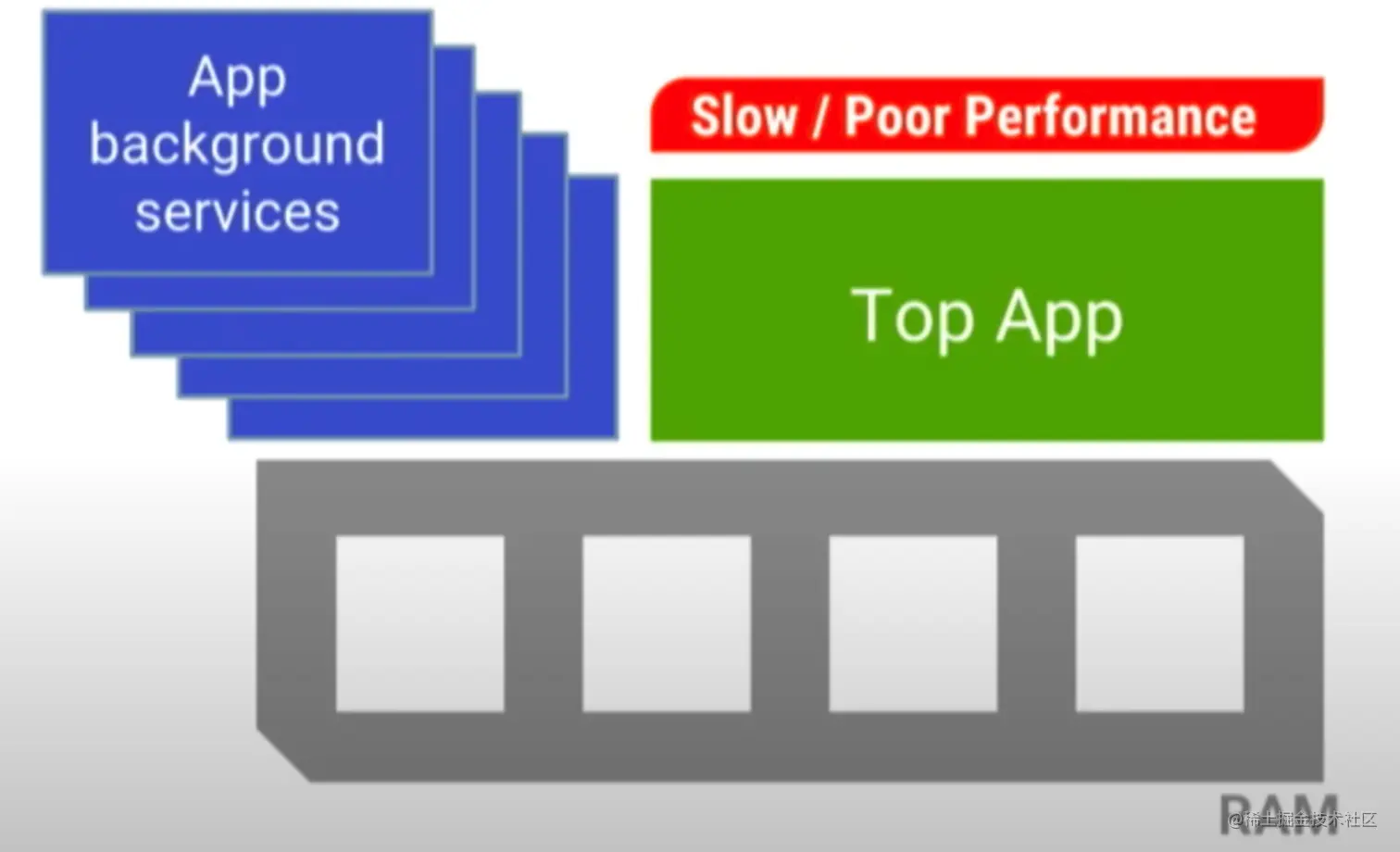

除此之外，因为我们手机的内存是有限的，在启动APP的时候，这时候内存不足，就会调用GC清理后台应用

场景：当我们刚刷完抖音，去启动游戏的时候，在低内存手机中，我们就会感知启动较慢，就回去后台关闭抖音

image-20220831223601992

小结：

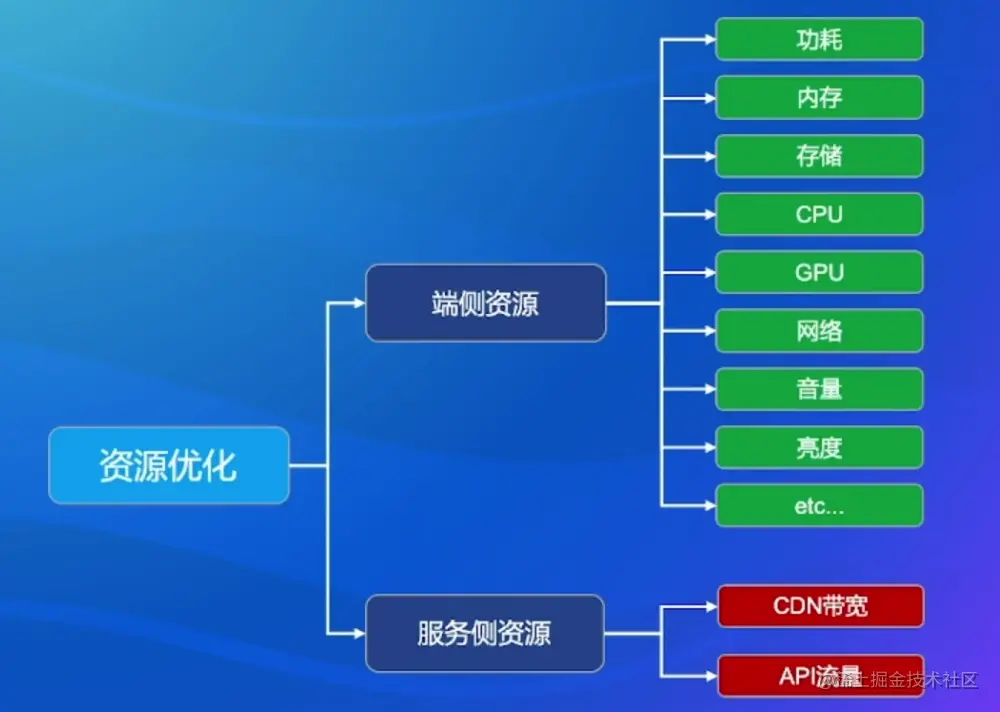

端侧场景：

抖音用户上传视频，用户自身录制可能会一下声音大声音小

但是我们刷视频的时候大部分情况下是没有的

这时候就是抖音在端侧做了音量归一化。

服务测资源：

CDN资源：保证了各地数据的流畅性

API流量：内部技术治理，常见场景就是比如说突发了一个事情，这时候一堆人来到了微博查看，但是却发现微博崩了，这是去抖音搜一搜相关资源，发一发短视频，发现抖音是正常的，这就是一个内部技术的区别

image-20220831224256998

带来的好处：

场景：抖音为什么是黑色的主题，目的之一就是降低功耗

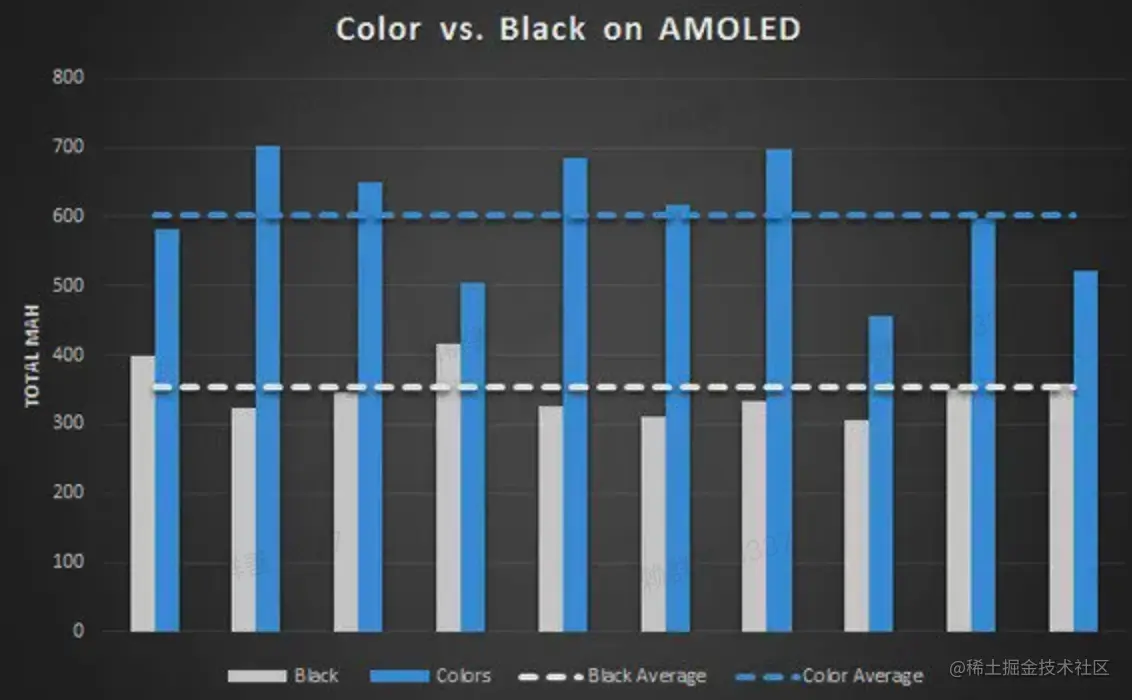

下图包含每次运行的前 10 个数据点的样本，以及所有30 次测量的总体平均功耗。您可以很清楚地看到，在这种情况下，黑屏确实会减少手机使用的电量。在 Reddit Sync 中使用以黑色为主的界面时，总体功耗降低了41%。

image-20220831225003041

3. 稳定性优化

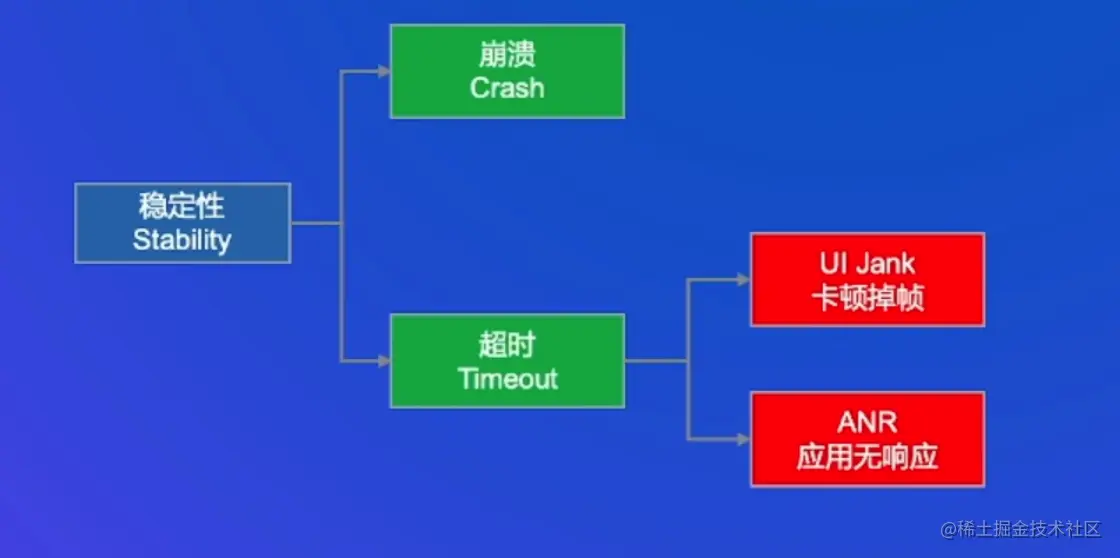

需要关注什么？

image-20220831225042517

Crash（崩溃），也就是我们常见的应用闪退。

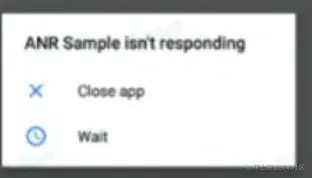

ANR是（Application Not Responding ) 的缩写，即应用程序无响应。

如果 Android 应用的界面线程处于阻塞状态的时间过长，会触发App ANR错误。如果应用位于前台，系统会向用户显示一个对话框，ANR 对话框会为用户提供强行退出应用或等待的选项。

image-20220831225204938

4. 系统级别优化

从Android平台对性能影响比较大的feature出发，如下图

image-20220831225301837

节点原因
zram ksm 内存提升进入Android 主分支
主要是为了提供内存的使用率
如系统只给了我们10%的内存，那么我们就只能用10%嘛？
哪肯定不是的，就提出了内存压缩，让我们的使用率提高
Android Runtime(ART)2015年当时存在的一个现象：
当时打开一个应用Android普遍比IOS慢
引入了新的虚拟机
HMP scheduler当时技术的进步，出现了八核处理器但是技术却没有更上，
当时比较流行的一段话就是：一核 干活七核围观的现象
sdcardFS当时的一些手机存储还是比较低的，8G，16G
提出外置SD这个功能来解决这个问题
Cpuset group前后台切换
比如当前台应用切换到后台的时候，对于负载会减少，这时候就要限制
所以就提出了这个概念帮助大小核使用
SKGL & Vulkan替代opengl图形库，帮助图形渲染
F2FS碎片化处理，
之前华为说手机可以用两年不卡，就是运用的这个功能
ART: profile and image对ART进行优化，更精确的对代码进行精简
binder重构因为当时的谷歌有一套自研的IPC框架，但是体验一直不好
所以就重构了一套，使得binder并发性能得到大幅提升
Cloud profile可以通过google play下发已经预编译好的speed profile
不用打开再去计算
EAS 大小大小核调度器引入解决功耗和性能平衡的痛点
Generational Concurrent Copying GC2019引入分代的并行拷贝GC 被引入，提升GC性能
从什么角度去优化呢？

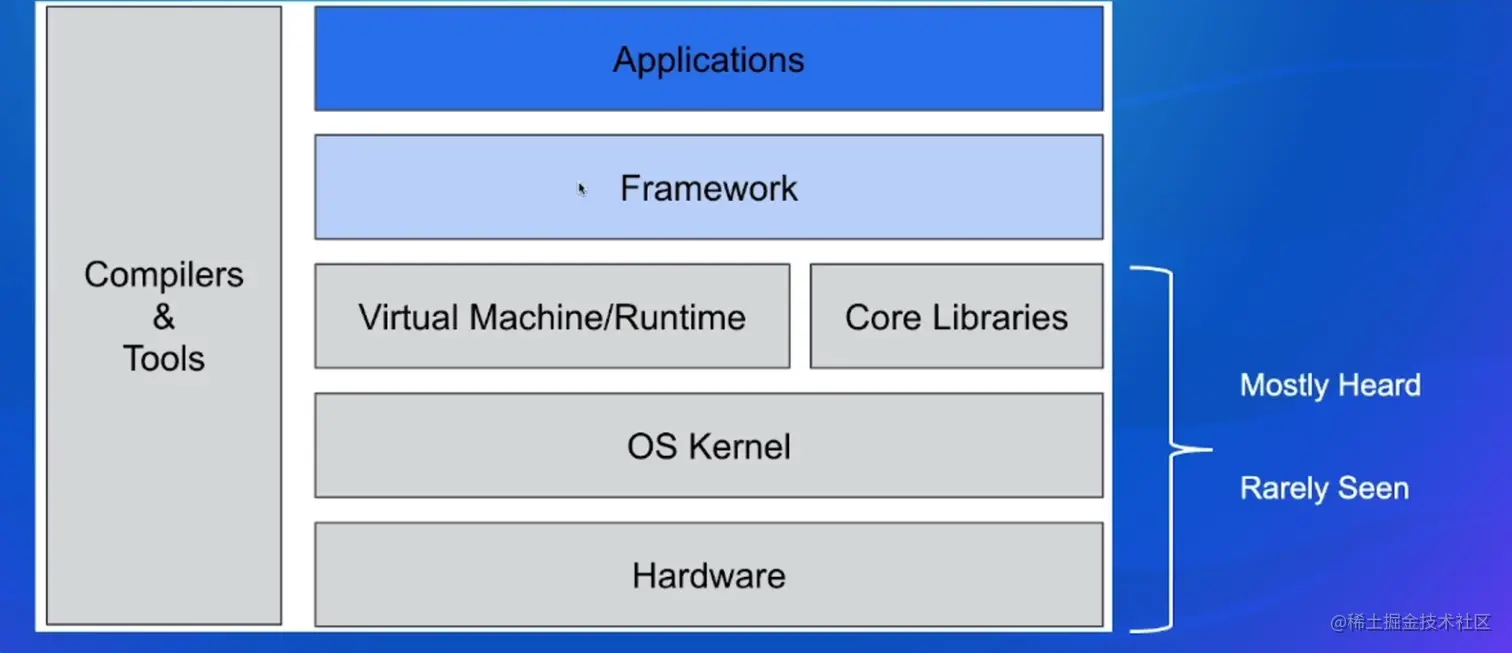

映射到软件栈上：app fram 都了解，虚拟机，核心库，kernel，芯片soc，更好利用这些，

这些模块怎么作用到我们的程序上，以及怎么影响我们的程序，

去更好的利用他们这些模块的一些能力来帮助我们提升性能，这就是系统级优化需要展开讨论的地方

image-20220831231323034

小结

本章我们通过以下几个问题去分析我们的稳定性优化

  1. 性能优化的分类？
  2. 流畅性指的是什么？
  3. 资源优化都涉及哪些资源？
  4. 为什么性能问题会导致稳定性问题？
  5. 除了程序自身优化以外我们还可以做什么？

最佳工具选型

1. 性能工具的必要性

a. 监控和优化相生相伴

b. 监控有攻也有防

c. 攻是为了发现现有问题，指导优化方向

d. 防是为了发现劣化问题，及时止损

e. 线上监控发现问题并聚合排序，线下监控作为线上辅助，并发版前置发现问题

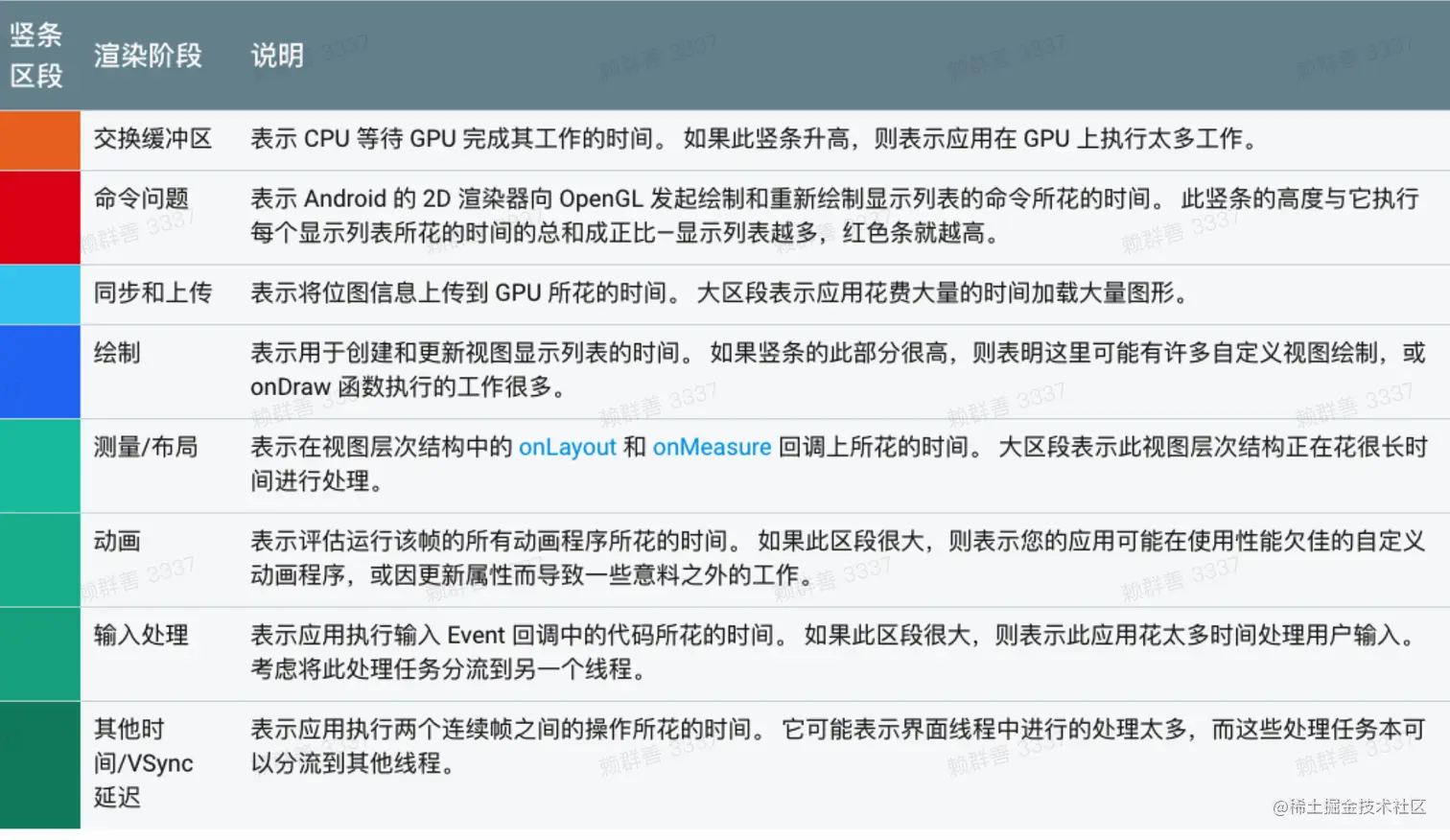

2. 快速流畅性找出问题-GPU呈现模式

原理：系统通过记录每一帧的相关数据，然后通过图形的形式呈现

优点：无需二次开发，简单易用

缺点：井不完全准确，且无法明确指出造成卡顿问题的具体原因

image-20220831231720832

image-20220831231731739

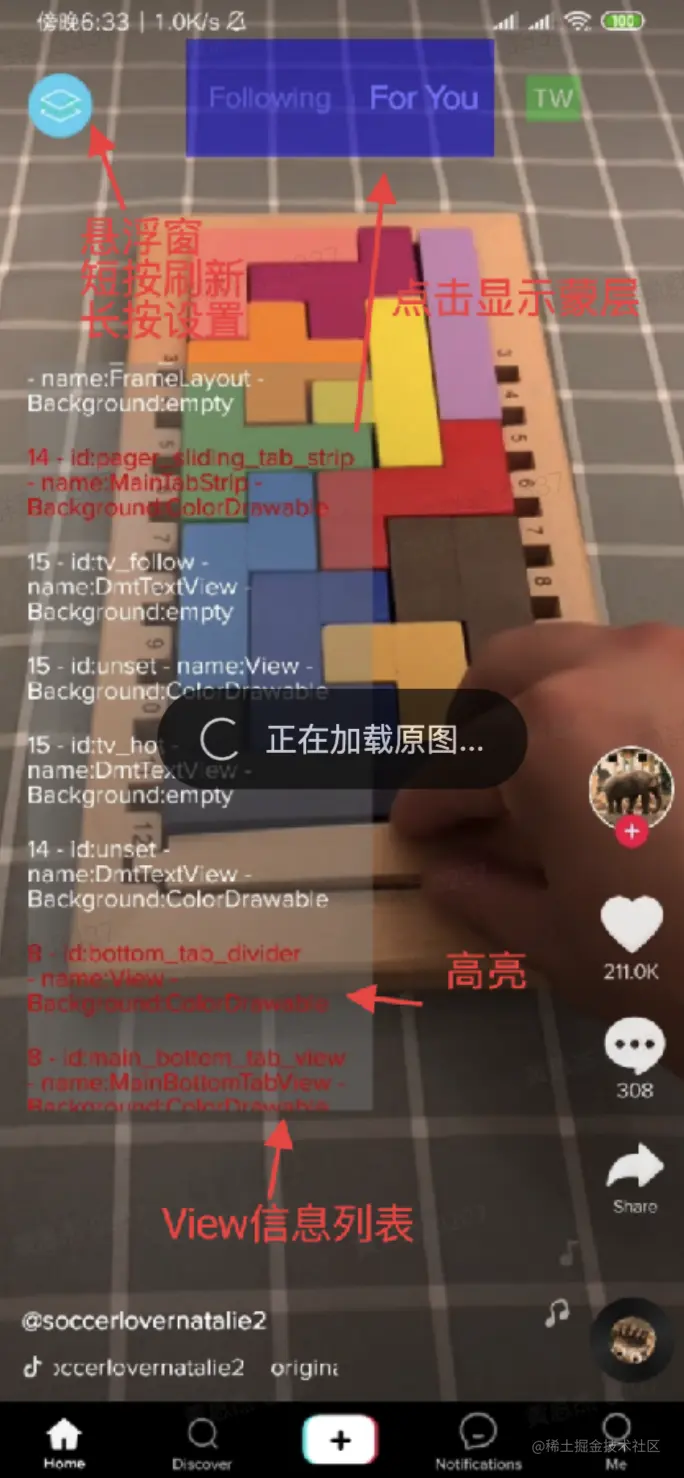

3. 快速找出布局问题-过度绘制（抖音自研工具Layertool）

原理：通过遍历View Tree信息，输出View层级关系

优点：清楚明了，可以宏观感知ViewTree现状,也可以定制，帮助分析overdraw

缺点：还不能够清楚明确的分析出U的性能瓶颈

image-20220831231855546

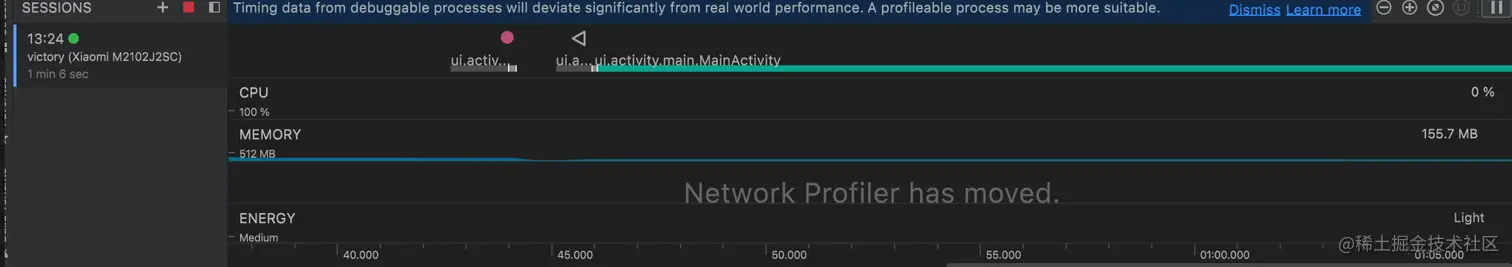

3. 深入性能归因-初阶-CPU Profiler

原理：基于JVMTI

优点：完整的方法调用栈输出、支持Java、c、C++方法耗时检测、上手简单

缺点：性能损耗太大

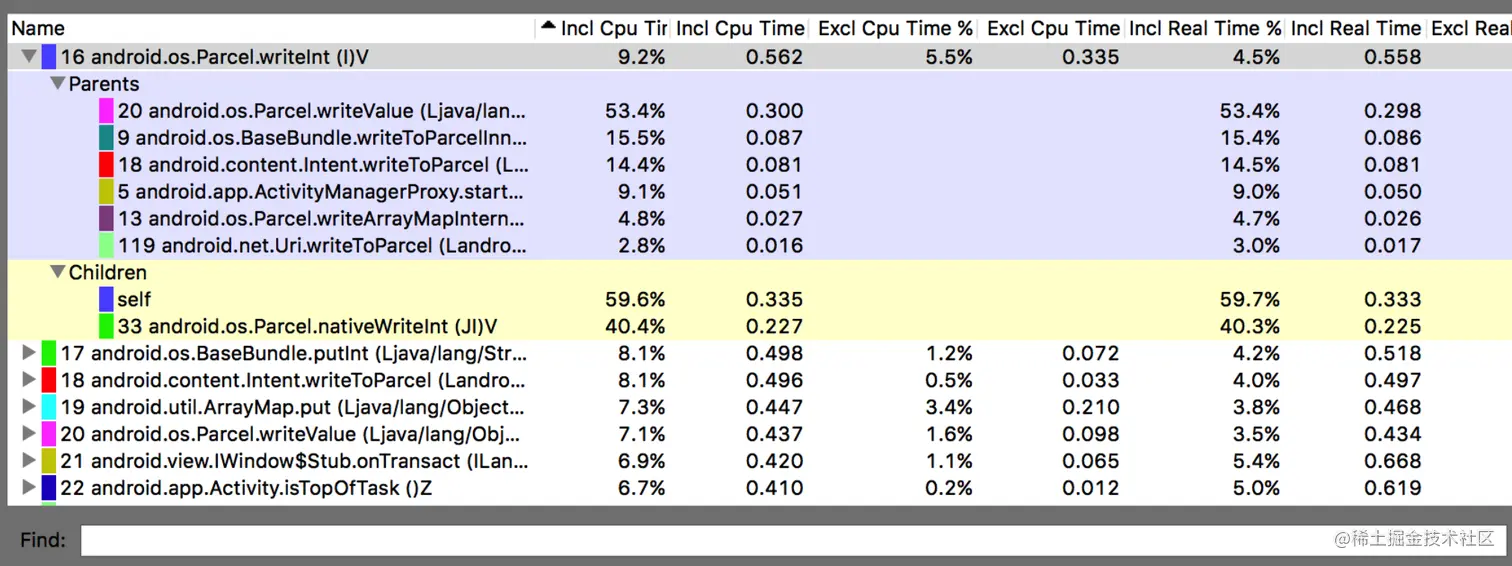

4. 深入性能归因-中阶-Trace View

Instrument

虚拟监听函数入口回调，Enter/Exit/Unwind

耗时点：读时间、写数据到buffer、加锁等指令

Sample

通过定时抓取多次堆栈dff，近似确定函数的进入和退出时间

耗时点：堆栈diff、同instrument

间隔抓取堆栈的时间越长性能损耗越少，而越会导致短函数检测不到

image-20220831232143080

5. 深入性能归因-高阶-Systrace

ftrace: debugfs采集和读取trace数据，记录trace events

atrace: 用户侧的trace跟踪，聚合所有的trace event

系统级的Trace数据：锁监控等

image-20220831232309804

6. 抖音大杀器-btrace (aka rhea)-进阶

rhea-systrace：全函数插桩，自动生成Trace代码，对层数做限制，性能损耗50% rhea-mtrace：全函数插桩，抛弃systrace，自己统计函数耗时，最后数据展现同systrace rhea-atrace：优化systrace性能，聚合更多性能数据：类加载、Lock、10等

image-20220831232351808

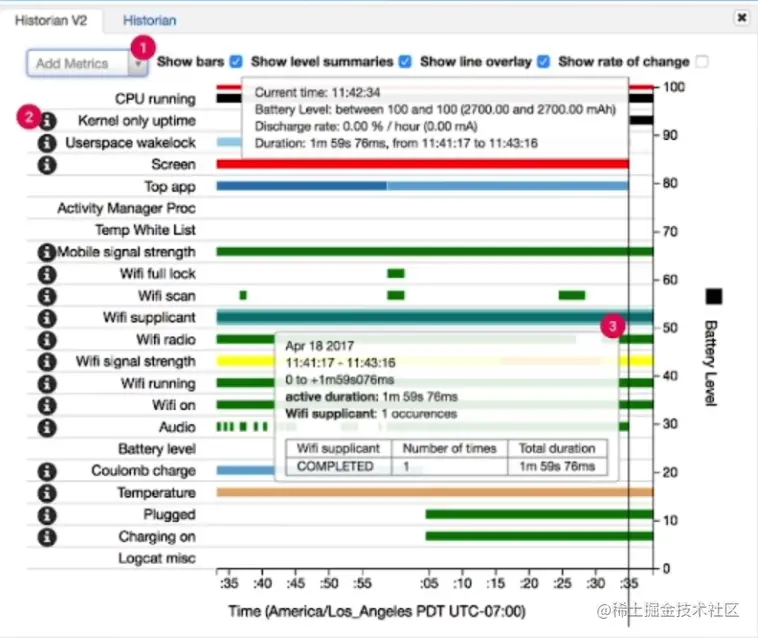

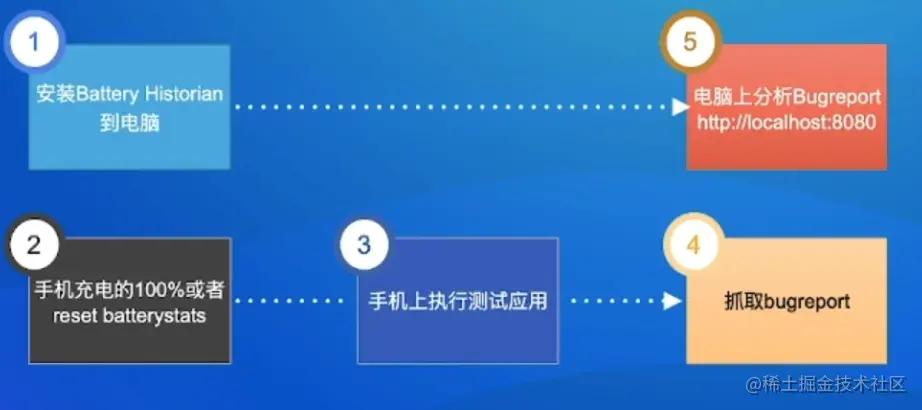

7. 如何查出功耗问题-Battery Historian

系统级功耗检测，更详细的数据

image-20220831232421512

image-20220831232708304

如何优化_成为一个优秀的屠龙少年

现状分析_掌握问题根源，才能彻底解决问题

耗时成因

CPU Time: 循环，反射，序列化/反序列化，类解析 IO Wait: 1o操作，等待l0返回结果 IPC: Binder调用耗时 Lock Wait: 主线程是等锁状态，等待其他线程或者自己超时 CPU Schedule: 主线程是可执行状态，但是获取不到cPU时间片

image-20220831232858447

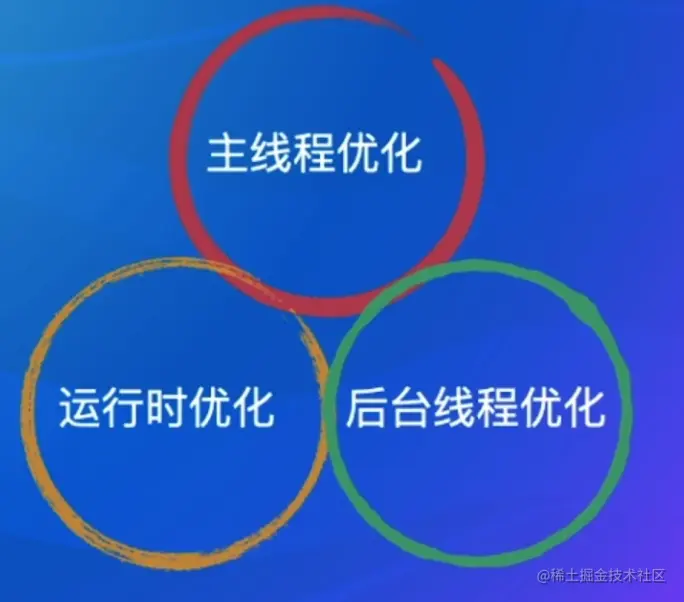

运行环境归因

  1. 根据耗时成因归类
  2. 根据运行所在线程环境采用不同的策略

image-20220831232954046

启动耗时归因

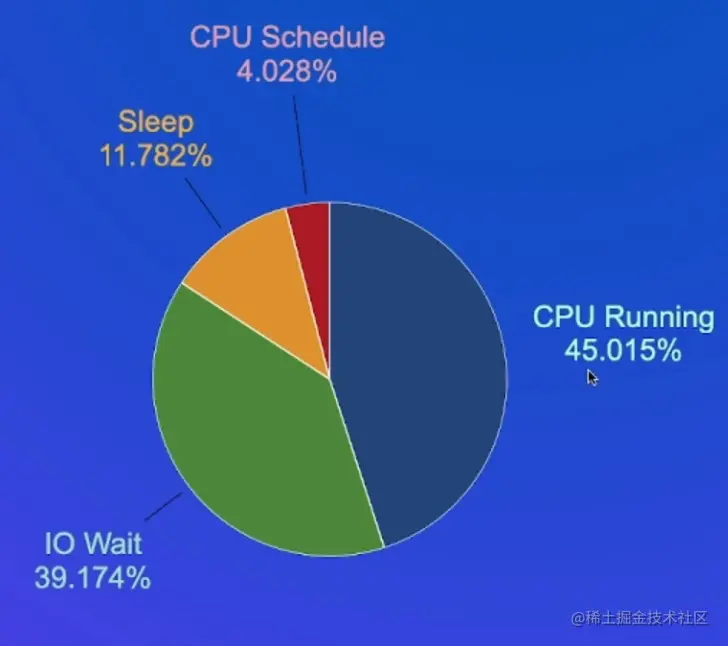

Cold Start：Create process、ContentProvider init、Application#Create、Aim for <3 seconds Warm Start：Activity#Create、Inflate view hierarchy、Aim for <1 seconds Hot Start：Activity#onStart

image-20220831233040717

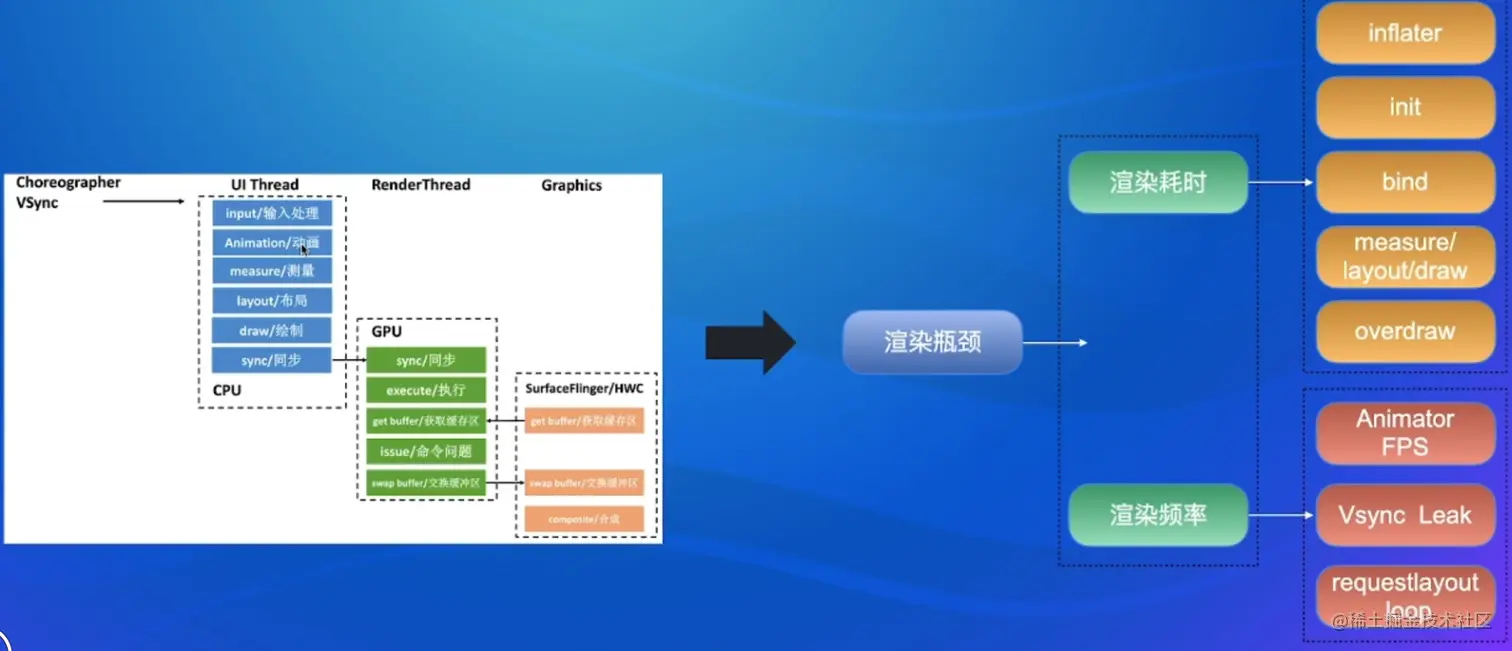

渲染分析

根据渲染串行流程逐层分析

Choreographer VSync > UI Thread**>RenderThread>**Graphics

image-20220831233159158

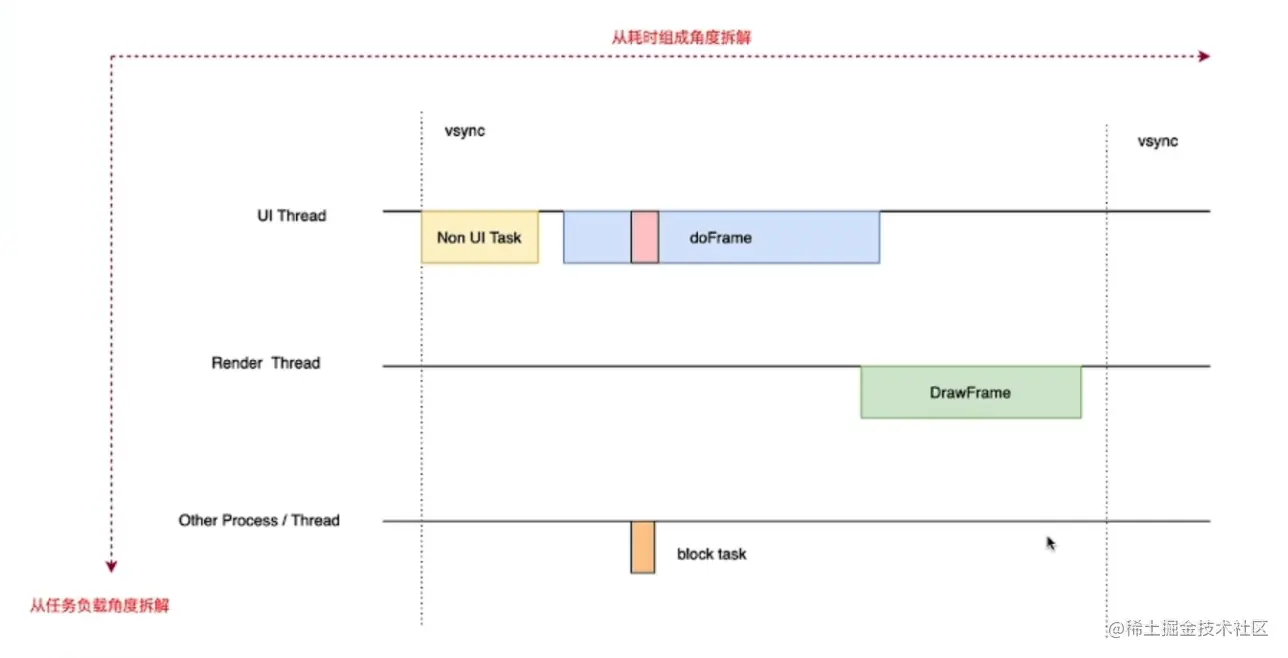

同时需要考虑并行影响，如途中 Ul Thread中红色方块和Other Process / Thread中的橙色方块block task

image-20220831233400117

案例分析

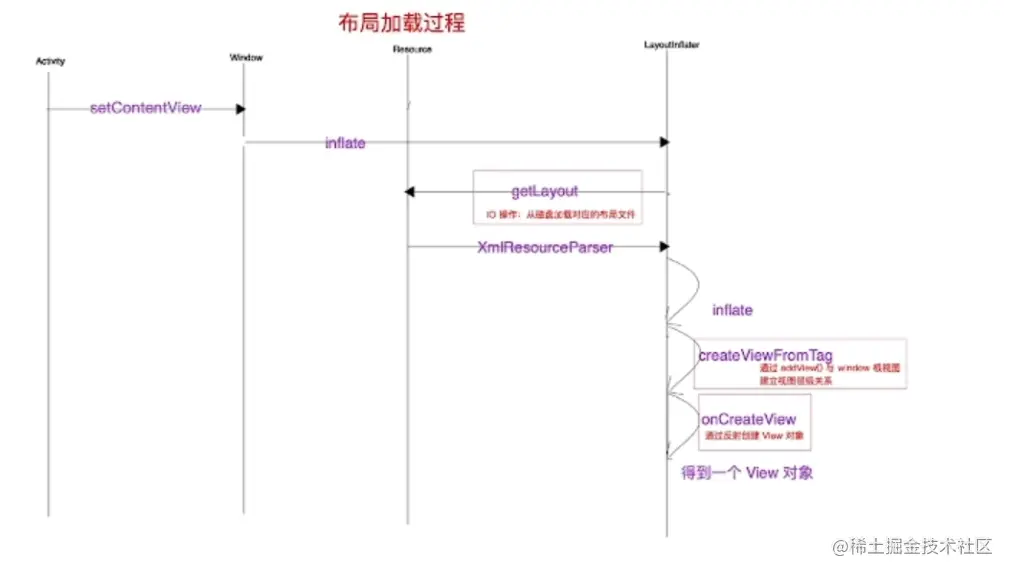

问题：尝试描述一下一个布局从xml变成view对象的耗时点？

image-20220831233551929

解答：

A. IO

B. 类反射

C. View初始化

D. AssertManager资源锁

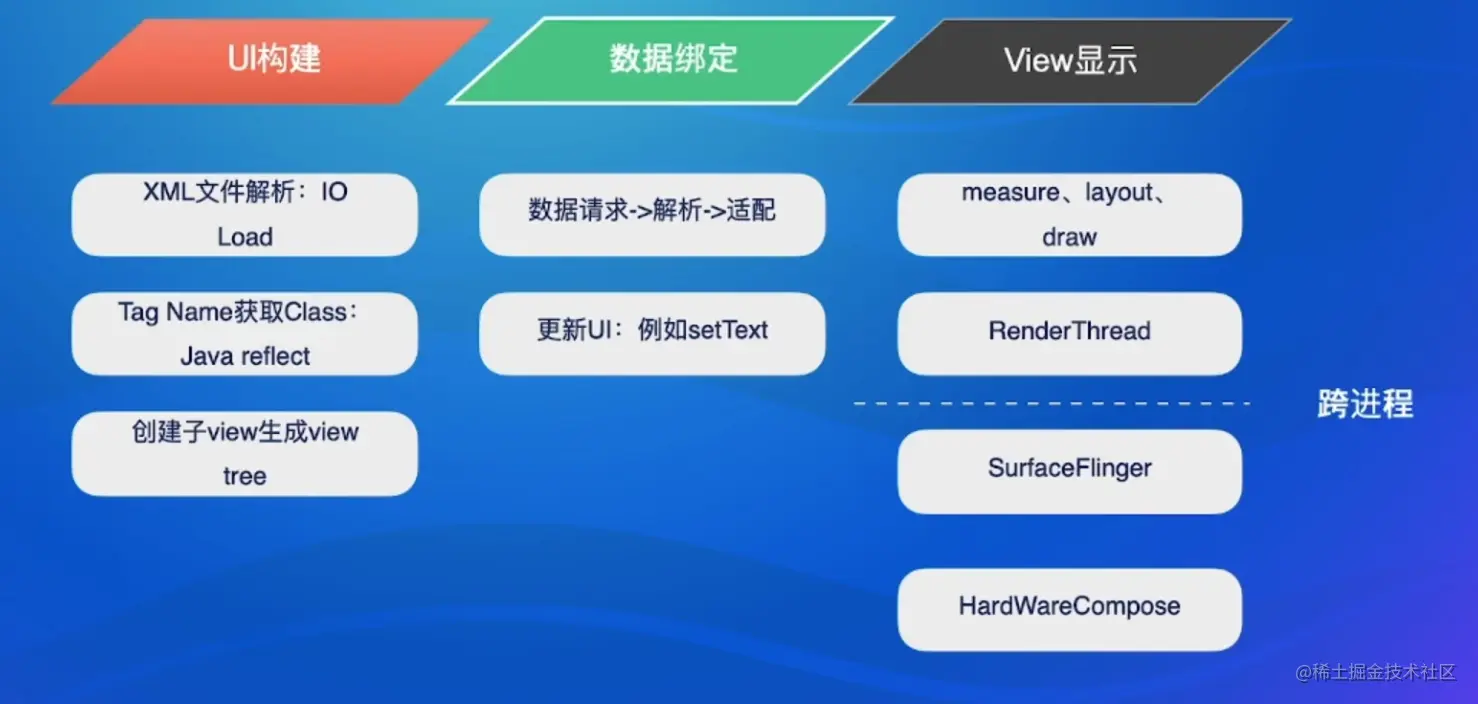

拆解View显示流程中的耗时成因

image-20220831233825385 耗时成因：xml 10、class反射、创建view、Asset资源大锁

那么如何去解决呢？

谷歌提供的UI构建的优化方案

官方解决方案：AsyncLayoutinflater

当用到一个布局先去异步Inflate，完成了之后在进行设置


抖音解决方案：

Andinflater：解决xm/性能问题外界方案x2C Legolnflate：高优先级的启动预加载方案 Asynclnflater：随时随地预加载，不与具体逻辑绑定，生命周期存活，自定义清理周期

数据请求+解析_优化

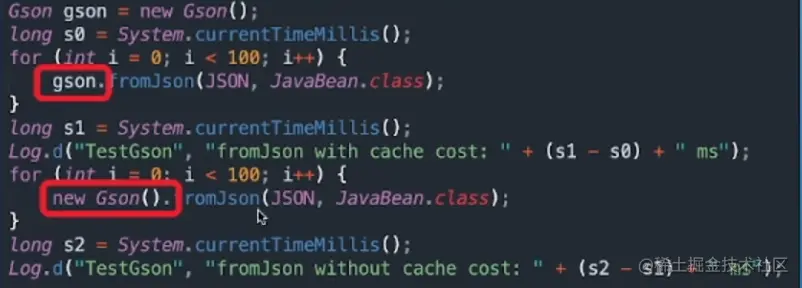

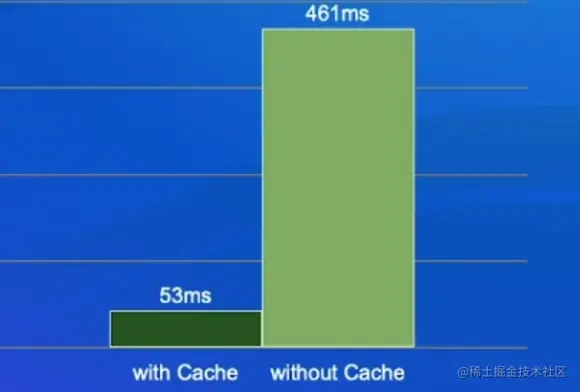

GSON解析优化，如果我们对使用的数据有复用，差距是十分大的

image-20220831234321167

image-20220831234402186

数据协议优化：json->protobuf

image-20220831234430429

对比

image-20220831234440373

渲染和布局优化方案

系统工具查看具体的overdraw情况，但并不能细化到具体的布局和位置，我们开发了LayerTool工具可以根据自定义需求过滤各个布局，然后在界面上提示对应的位置，可以有效的查找导致overdraw的布局。我们通过LayerTool工具查看哪些布局导致了过度绘制。然后我们可以逐个开始优化：

  • 移除不必要的背景图 ：去除冗余背景

  • 修改不合理布局：精细化布局显示

  • 写高效合理的布局：随着状态的变换，及时调整布局的绘制背景

  • 移除默认的 Window 背景 ：Activity其实是有一层默认背景windowBackground。如果需要做到极致的优化，可以考虑将windowBackground设置为空，但是同时需要处理好随之而来的各种问题。主要包括：把windowBackground设置为空后，如果有某些View没有设置背景，就会出现花屏/重影的现象。

渲染优化的异步化方案

如何彻底解决主线程的阻塞问题：

SurfaceView:采用独立的线程进行绘制和渲染，生命周期需要自己控制

Jetpack Compose：基于组合优于继承的思想，重新设计一套解耦的U框架

Litho：复杂UI下的高性能渲染框架

扁平化：Litho采用Yoga完成组件布局measure和layout，实现布局的扁平化

组件化：Litho 使用 Drawable作为Node绘制单元，实现了布局的细粒度复用和异步计算布局的能力

缺点：不支持现有逻辑，需要重新实现



总结

本节课我们通过从概念到例子的理解

  1. 现状分析？洞察程序内部的瓶颈，层层剥离，最终才能发现问题根源

  2. 经典案例： 入门：一个view的成长史 初阶：View 的构建优化 初阶：如何快速的填充View 初阶：View之间的组合优化 高阶：如何解决构建、填充、组合带来的主线程流畅问题->异步，多核并发

通过课上老师精彩的讲解 了解到了在Android中页面是如何去渲染的，我们利用工具去分析拆解问题，最后把问题解决！

参考资料

Android 客户端专场 学习资料三

萌新初学，本文为笔记，大佬若有更好的见解欢迎评论区留言
