本文导读

内存在程序、Linux已经计算机中占有重要地位，本文深度解析计算机内存地址的原理，通过编译时的内存原理，深入浅出逐步讲解物理地址、虚拟内存、分段分页原理、线性地址，以及intel 对内存操作和原理解析。

一、intel分段寄存器原理深度解析

1、intel分段描述

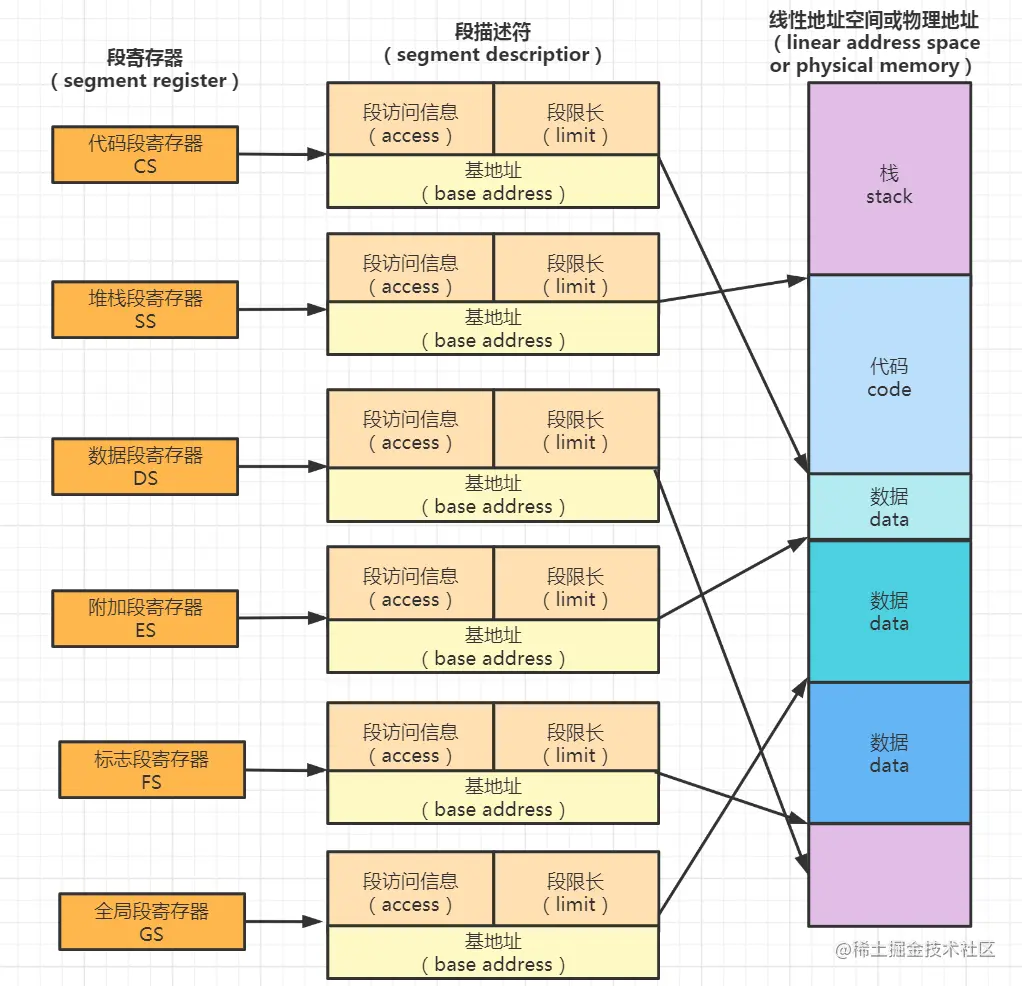

接下来一起看一个图，intel 给出的分段详解图

CS、SS等段寄存器被称为段选择子。在段描述符中查找段寄存器对应的段描述符，可发现包含有访问权限位（access）和段基址（base address），同时还需要段界限（limit）来指明这个段的段长是多少。读者可能会看到对时应物理地址（physical memory）有一个or关键字，居然出现了我们要讲的线性地址空间（linear addre ess space）。因为涉及下面要讲的分页，所以读者直接把通过段描述符查询出来的地址当作物理地址就好。

2、intel分段生成物理地址

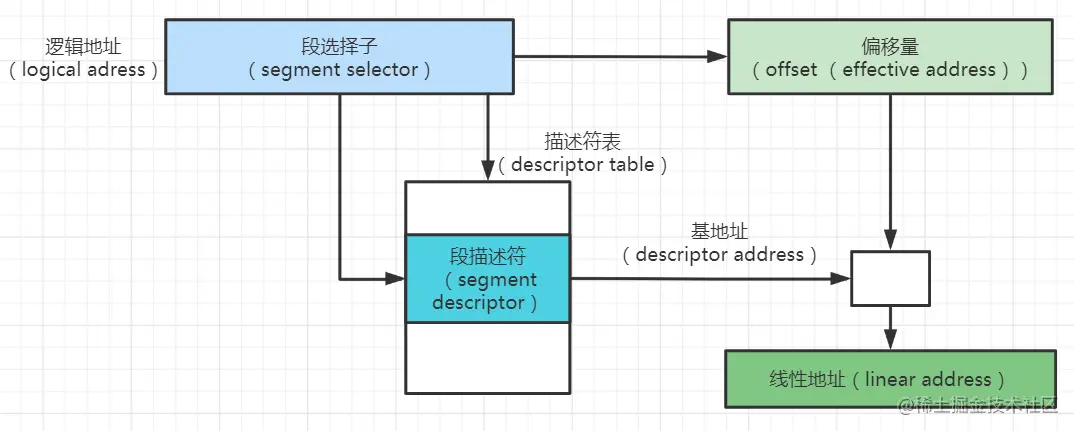

这种查段表最终生成物理地址的原理，如下图

我们通过16位段选择子在段表中获取到了段描述符和待访问地址（如IP寄存器中的地址）相加，便得到了物理地址。读者一定要掌握，通过段表得到的基地址和段界限，仅仅用于描述一个内存段；我们需要访问其中的数据，就需要偏移量参与。

二、intel分段寄存器原理

1、16位段寄存器信息原理

1.1、16位段寄存器解析

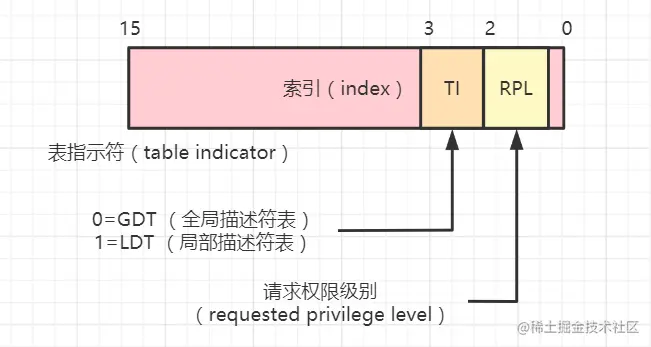

一起来看看这些16位段寄存器中保存了哪些位，以及分别起到了什么作用。如下图描述了用于查找段描述符表中对应项的key，即段选择子子内容。

它包含3个get部分：

1、index索引（13位）：段描述符表中的下标。

2、table indicator表项类型（1位）：GDT表明当前程序段就是全局描述符表（global descripes table）；LDT表明当前 GDT 中的表项指向的程序段是局部描述符表（localdescriptor table）。

3、requested privilege level（2位）：即RPL，特权位。用于校验当前程序的执行权限，正是由于这个权限位的保护，因此应用程序和 OS 才不会发生踩踏。

对于index，这里把它当成数组索引下标即可。可以看到它的大小为 13 位，所以查询的表项最大只能拥有2^13=8192个，局限了系统的最大进程数。对于 table indicator 来说，可以这样理解，由于 GDT的表项有限，即多个程序共享，而每个程序都拥有自己的数据段、代码段、堆栈段等，所以可以利用 LDT 把它们封装在一起进行访问，这样一个程序只需要占用一部分 GDT表项。那么问题又来了，引入的LDT也是一个表。怎么查询这个表呢？同样需要 key。这时的key由谁来提供呢?仍然是段选择子。如果使用GDT，可用 CS、DS等寄存器获取到的段选择子查 GDT 表项。引入了 LDT 后，我们的段选择子可用于查LDT的表项。LDT的基地址在哪?在 GDT 中，谁来查?这时需要引入一个新的寄存器LDTR，用它作为段选择子，并前往 GDT中查询，就可以得到LDT的基地址了。

1.2、查询GDT（全局描述符表）

1、获取 ES、DS、SS、CS 等寄存器的高 13 位作为段选择子。

2、根据GDTR 寄存器获取到全局段描述符的基地址。

3、根据获取的段选择子到 GDTR 所指的全局段描述符中查找表项。

4、根据获取的表项获取到程序段的基地址。

5、根据获取的程序基地址+IP 或者其他寄存器的偏移地址就可以获取到物理地址。

1.3、查询LDT（局部描述符表）

1、根据LDTR的高13位作为段选择子到GDTR 寄存器的GDT 中查询表项。

2、根据查询的表项获取到LDT的基地址。

3、获取ES、DS、SS、CS 等寄存器的高 13 位作为段选择子。

4、根据段选择子到LDT 中查询对应的表项。

5、根据LDT的表项获取程序的段基地址。

6、根据获取的程序基地址+IP或者其他寄存器的偏移地址就可以获取到物理地址。

2、64位段寄存器信息原理

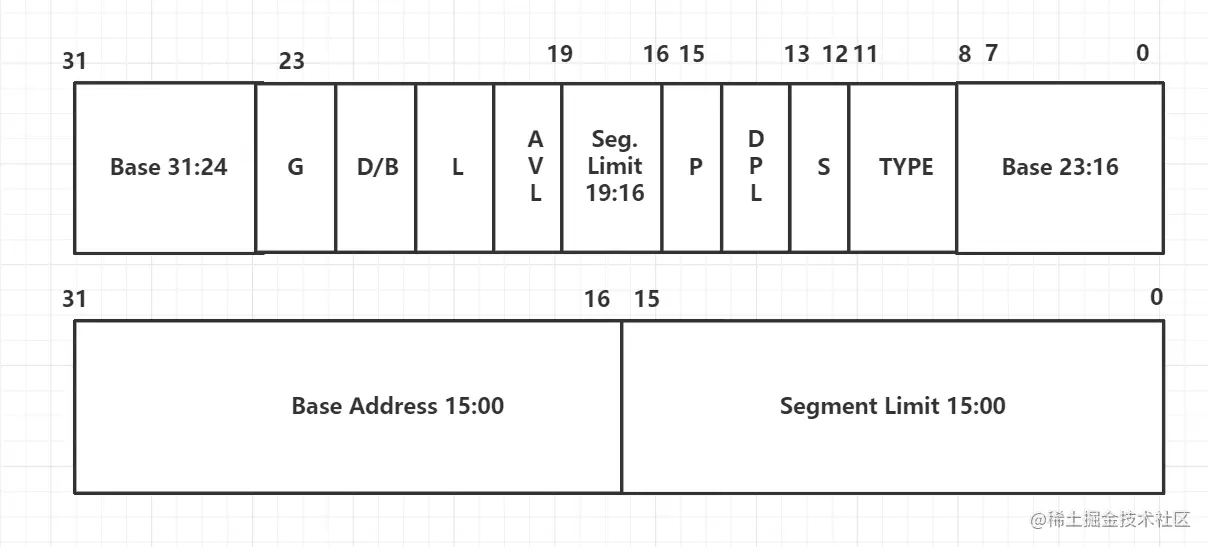

段描述符中存在那些信息

总结

本文的主题虚拟地址、线性地址、物理地址到底是什么，通过intel开发手册了解其原理，顺着这个思路，已足够让读者了解计算机的内存空间了，相信读者对于更深层次的内容也能自己探究完成。
