内存在程序、Linux已经计算机中占有重要地位，本文深度解析计算机内存地址的原理，通过编译时的内存原理，深入浅出逐步讲解物理地址、虚拟内存、分段分页原理、线性地址，以及intel 对内存操作和原理解析。

一、虚拟内存

1、虚拟内存映射关系

读者可以尝试通过gcc（GNU Compiler Collection）编译后的 ELF 文件的虚拟地址都是一样的，这里面有个问题，这些地址都一样，难道不会导致多个程序的地址冲突吗，答案肯定是不会的，本节就会解析虚拟地址、线程地址、物理地址之间的关系和区别。程序员面向的是虚拟地址编程，而线性地址和物理地址是接触不到。

仍然以4GB内存，以及A、B、C，3个需要512MB的进程和操作系统OS为例，地址空间上面说就是一个byte数组，大小是4GB，需要访问这个数组时怎么做？

很明显，通过索引下标i即可。如果要访问一个区间呢？可以给出两个索引，即 start和end。程序A、B、C都拥有这样一个start=0GB、end=4GB，的索引下标，都认为自己拥有了整个4GB内存。它们可以随便使用start、end下标，但当它们真实访问物理内存时，CPU会将start、end转变为空闲的物理内存区间。比如，程序要访问start=0MB-end=512MB的地址空间，CPU可把它们映射为物理地址，即start=512MB-end=1024MB。程序自己用的这一段start和end的索引下标空间，被称为虚拟地址空间;而真实的start和end的索引下标空间，就是物理地址空间。

将虚拟地址空间映射到物理地址空间的工作由 CPU完成，它是怎么做的呢?读者可以想想，什么结构能满足映射关系呢?当然是表结构。毕竟程序员常说查表。我们称保存这种映射关系的表叫作段描述符表。

2、内存内碎片

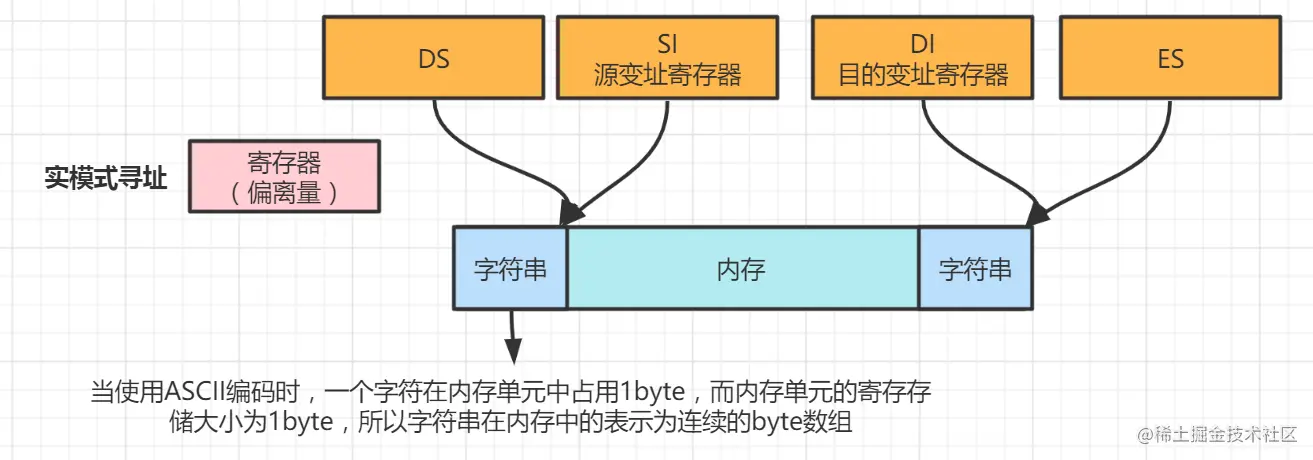

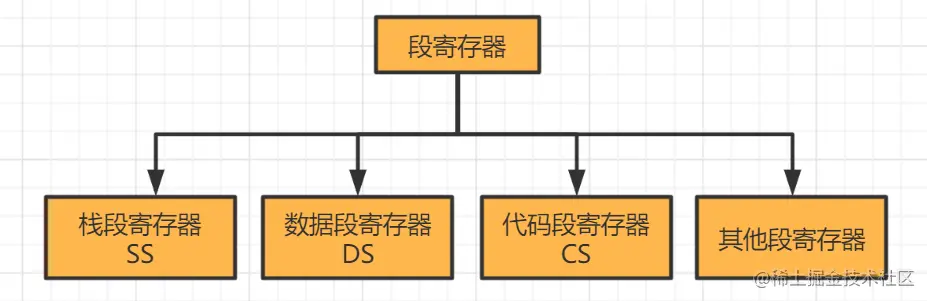

问题又来了，查表需要一个 key，没有key 怎么查 value 呢？再来看看这个key是怎么保存的。在实模式操作物理地址时，我们有几个段寄存器，可以通过 CS:IP 来获取需要执行的指令。进入保护模式后，就不再使用 CS 左移4位+IP地址 来获取真实物理地址了，CPU会改变寻址方式。怎么做呢？以 CS寄存器作为段选择子，也就是上述的 key查段描述符表，这时找到的表项里就包含了这个映射地址和范围了。

现在我们知道，之前实模式使用的段寄存器，由于保护模式的引入，变成了用于查表的段选择子。现在又出现一个问题，key是有了，表在哪里呢？很明显表保存在内存中，因此需要一个寄存器来保存表的首地址和长度，这个寄存器被称为 GDTR，即 全局段描述符表寄存器。

现在，有了 key和表，就可以查表了。好像也没解决什么问题？其实问题已经解决了。

试想，如果把程序分成一段一段的，同样映射到的物理地址也是一段一段的，不需要的不映射，是不是可以节约很多空间？由于建立段描述符表是OS来操作的，因此也会保证程序之间的段不会发生踩踏，由 OS来保证。

又有了一个新问题，这个段多大合适？1MB？10MB？

假如分得太大了，如10MB，将会发生这样一种情况。例如在当前地址空间050MB中包含了4个占用10MB内存的程序，地址被划分为010MB（A程序）、10MB20MB（B程序）、20MB30MB（C程序）、30MB40MB（D程序）、40MB50MB（空闲）。

如果B程序用完这段内存，释放了它，则10MB20MB处于空闲状态。如果这时有一个20M的 E程序 申请内存，虽然内存中包含 10MB20MB（空闲）和40MB~50MB（空闲），共 20MB 的空闲空间，但由于它们不连续，因此不能进行分配。这种两个程序之间造成的内存空洞，叫作内存外碎片。继续分析，如果新申请内存的 F程序 数据不满10MB，也只能一次性申请 10MB 内存。例如需要用5MB，但却分了10MB，其中的5MB就浪费了。这种程序内申请的内存和没有用完的空间，叫作内存内碎片。

总结

本文的主题虚拟地址、线性地址、物理地址到底是什么，通过intel开发手册了解其原理，顺着这个思路，已足够让读者了解计算机的内存空间了，相信读者对于更深层次的内容也能自己探究完成。
