Spark原理与实践|青训营笔记

用户1522009754734
58 阅读2分钟

这是我参与「第四届青训营 」笔记创作活动的第五天

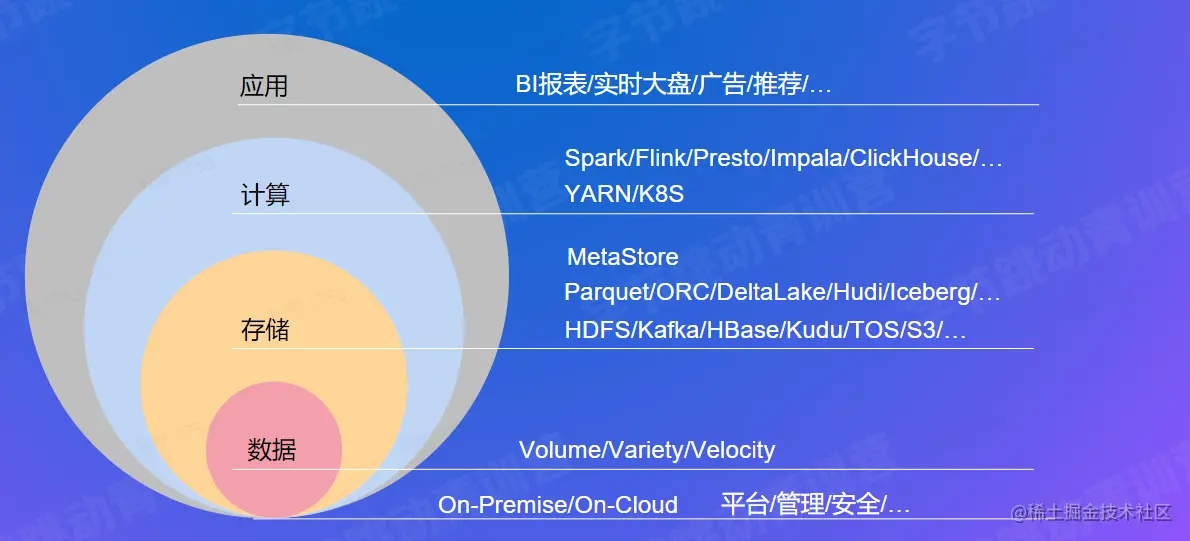

大数据技术栈


大数据处理链路

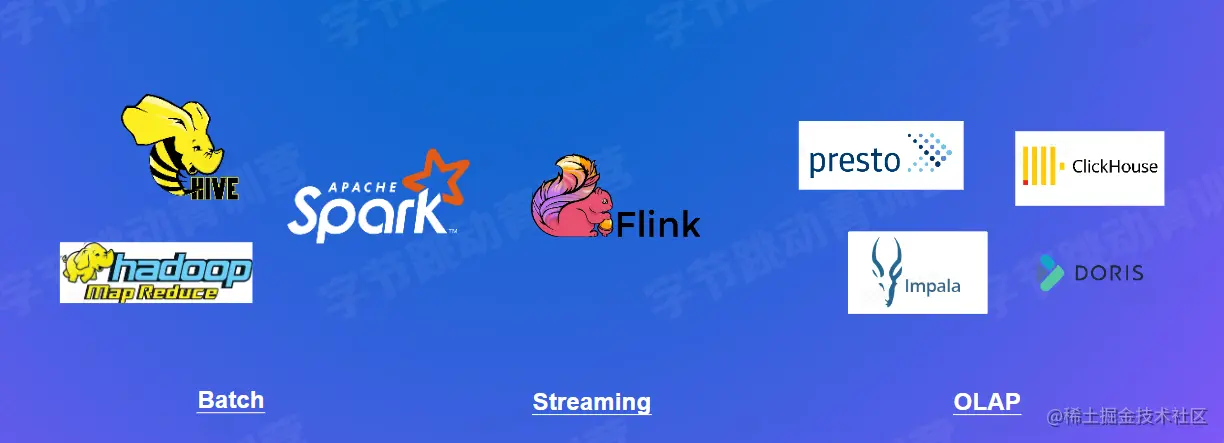

开源大数据处理引擎


spark版本引进


spark生态特点

统一引擎，支持多种分布式场景 image.png

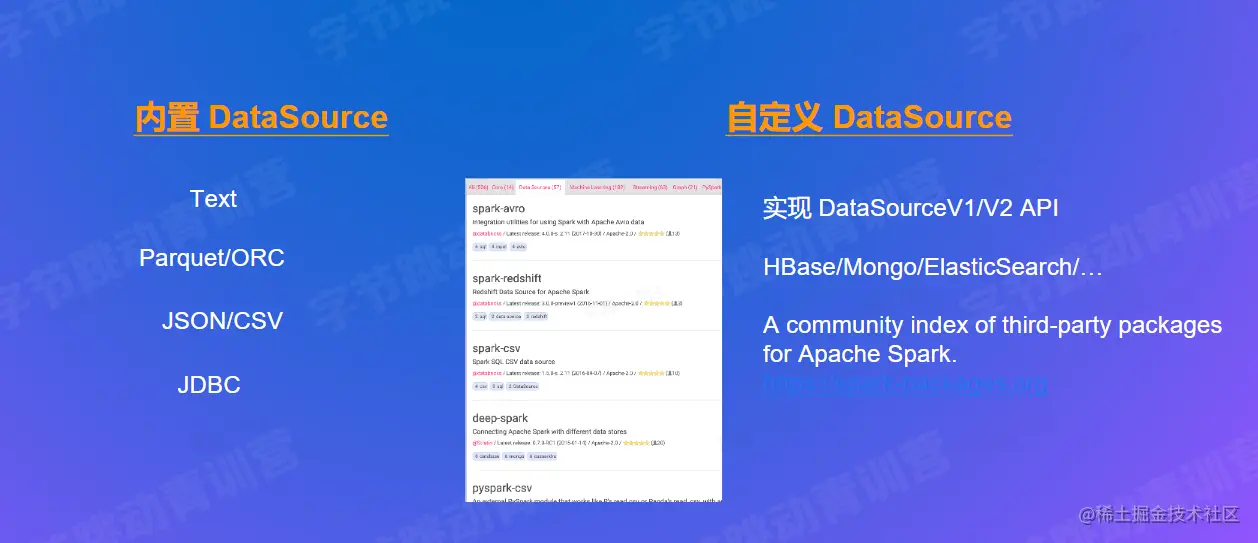

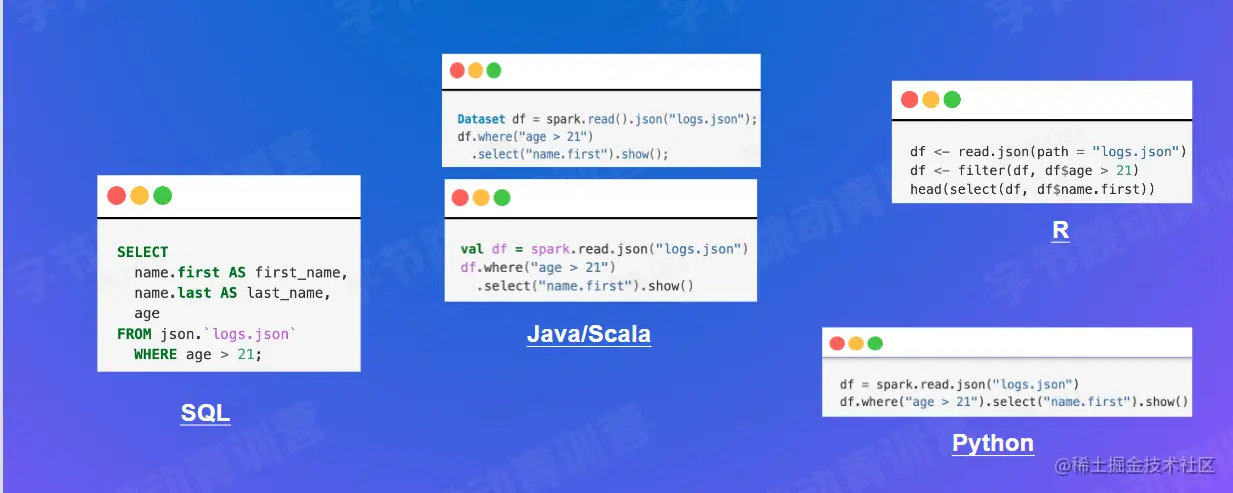

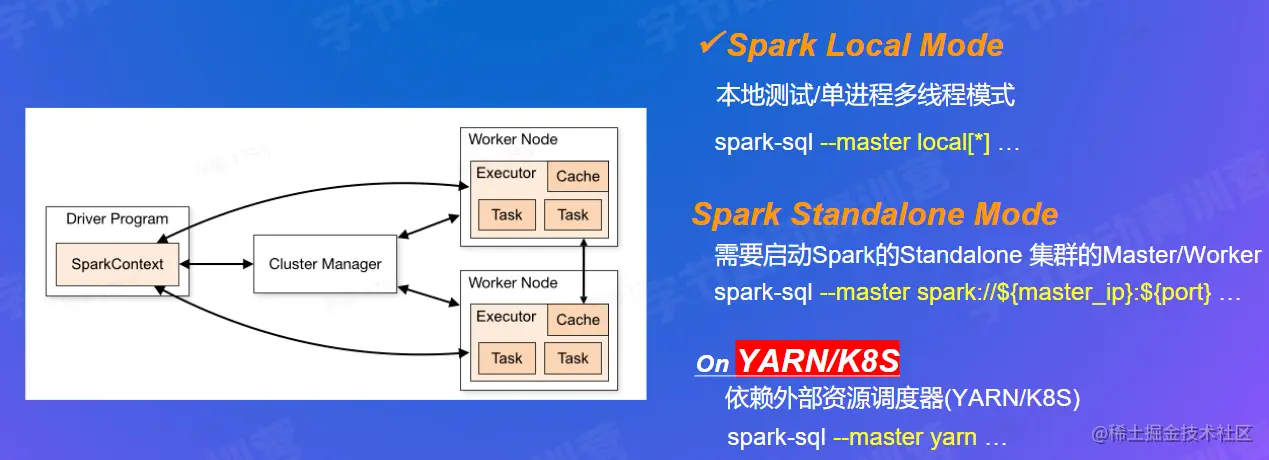

多语言支持 image.png 可读写丰富数据源 image.png 丰富灵活的API算子 image.png 支持K8S/YARN/Mesos资源调度 image.png

Spark原理解析

SparkCore


RDD

RDD是弹性分布式数据集， 是分布式内存的一个抽象概念，RDD提供了一种高度受限的共享内存模型，即RDD是只读的记录分区的集合，只能通过在其他RDD执行确定的转换操作（如map、join和group by）而创建，然而这些限制使得实现容错的开销很低。对开发者而言，RDD可以看作是Spark的一个对象，它本身运行于内存中，如读文件是一个RDD，对文件计算是一个RDD，结果集也是一个RDD ，不同的分片、 数据之间的依赖 、key-value类型的map数据都可以看做RDD。

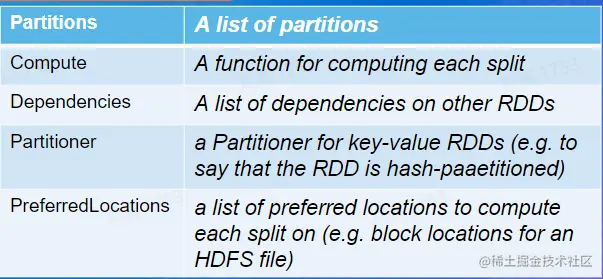

RDD五要素

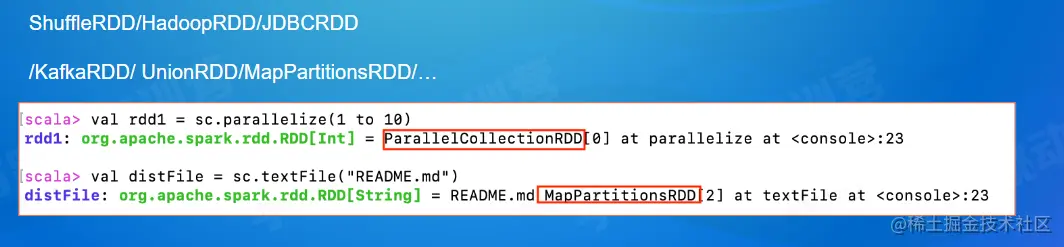

内置RDD


自定义RDD
    实现五要素对应的函数

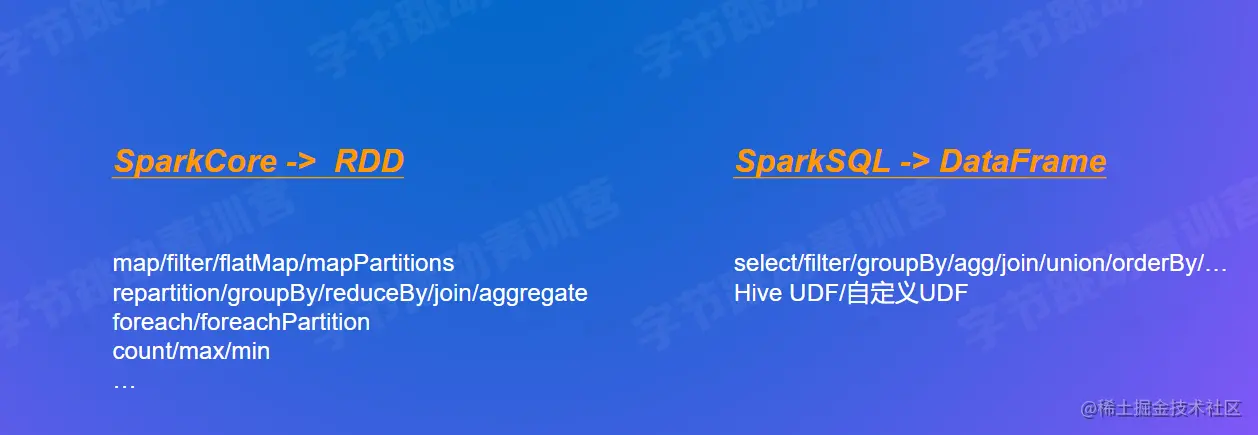

RDD算子

两类RDD算子

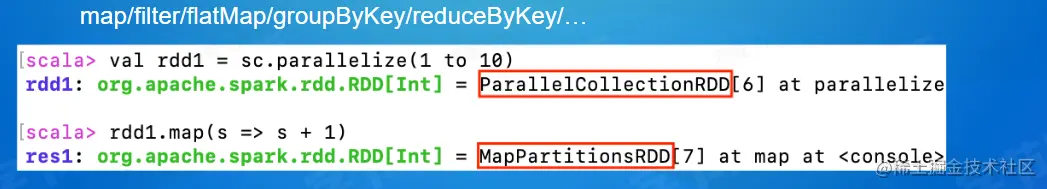

    Transform算子：生成一个新的RDD

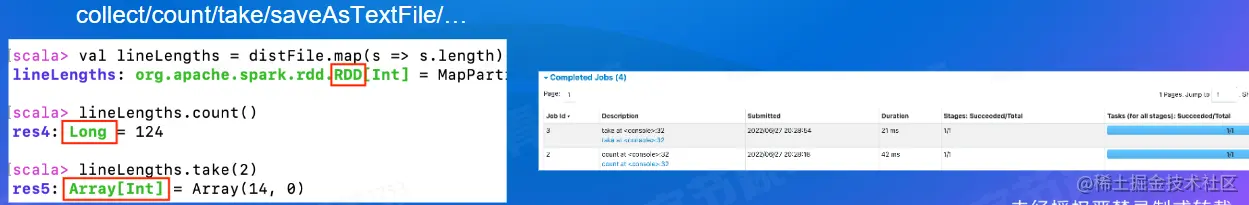

    Action算子：触发Job提交

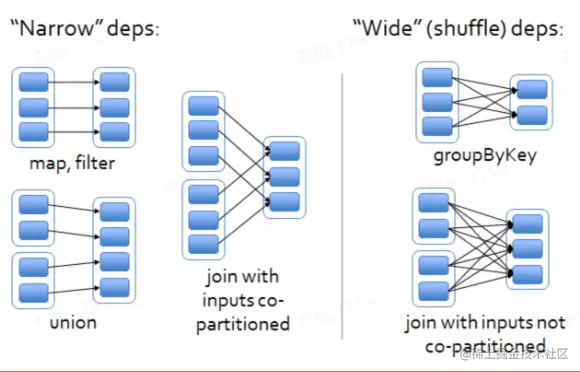

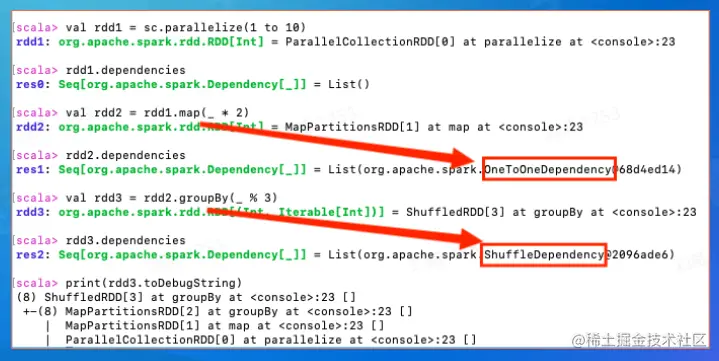

RDD依赖：
    窄依赖：
        父RDD的每个partition至多对应一个子RDD分区
        NarrowDependency
        OneToOneDependency
        RangeDependency
        PruneDependency
    宽依赖：
        父RDD的每个partition都可能对应多个子RDD分区
        ShuffleDependency

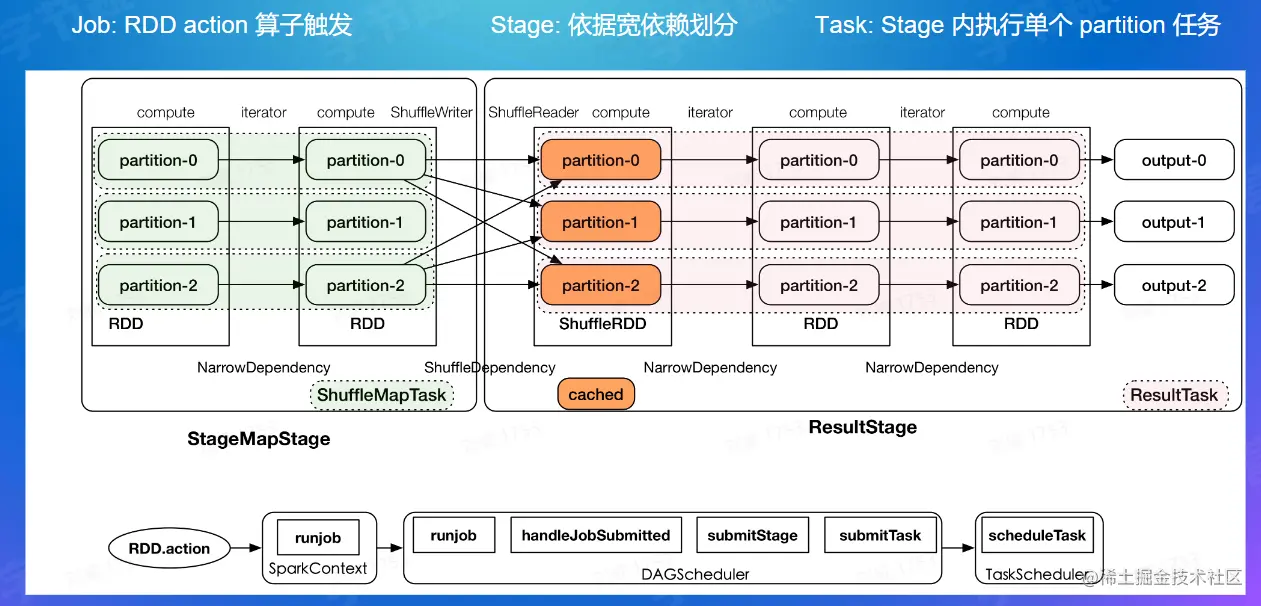

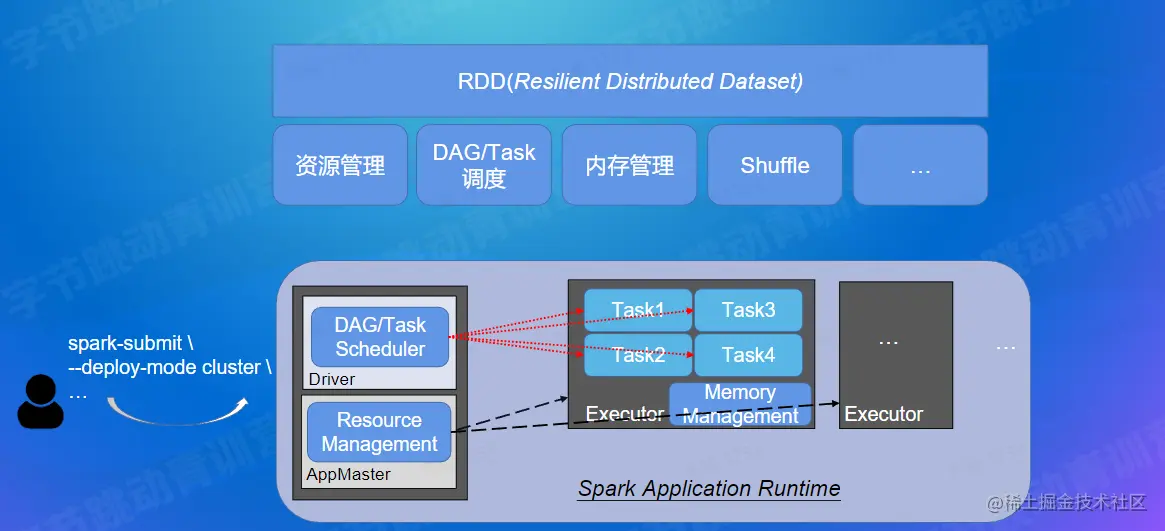

RDD执行流程

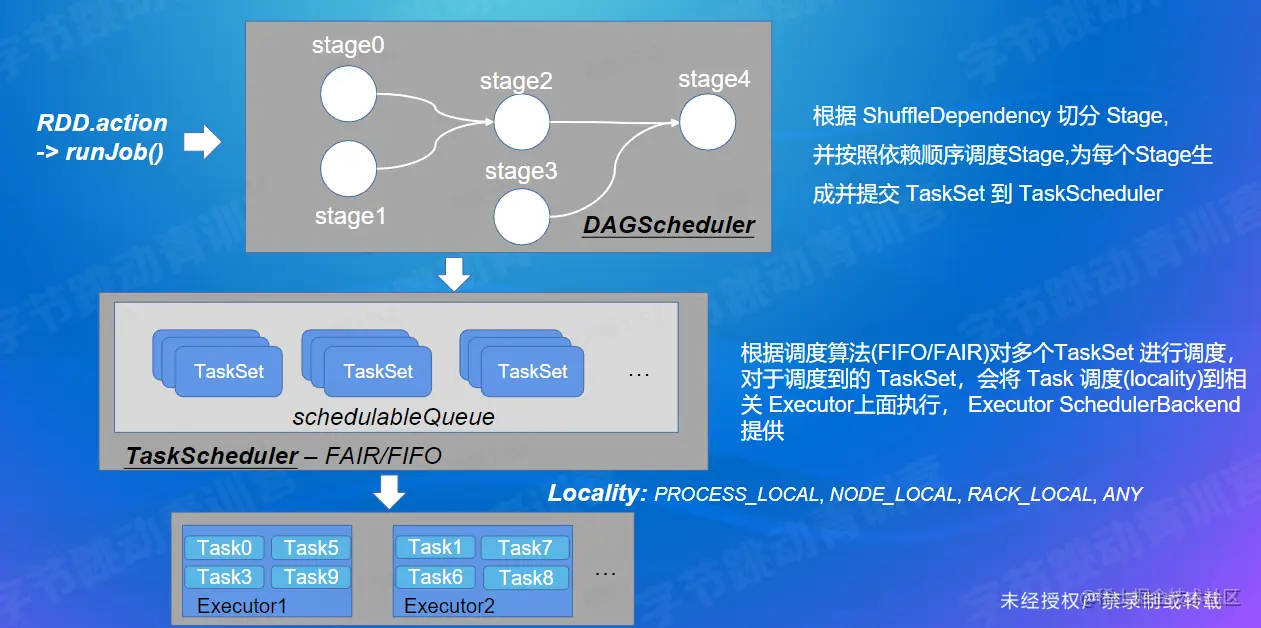

Scheduler层

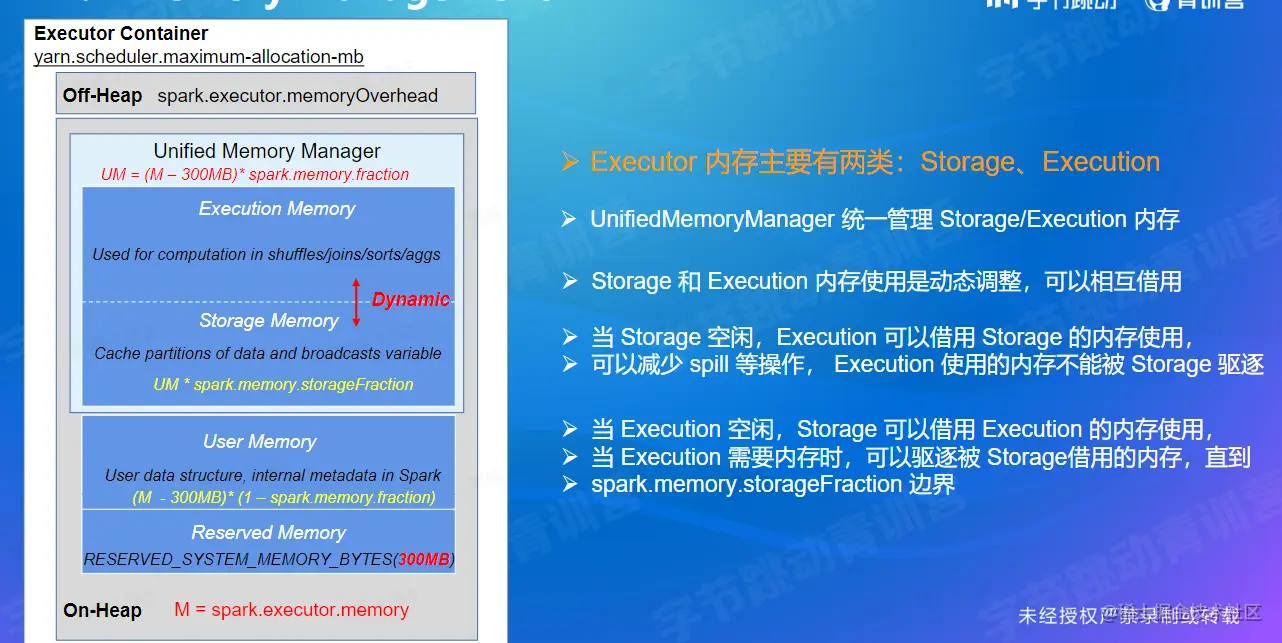

Memory Management层

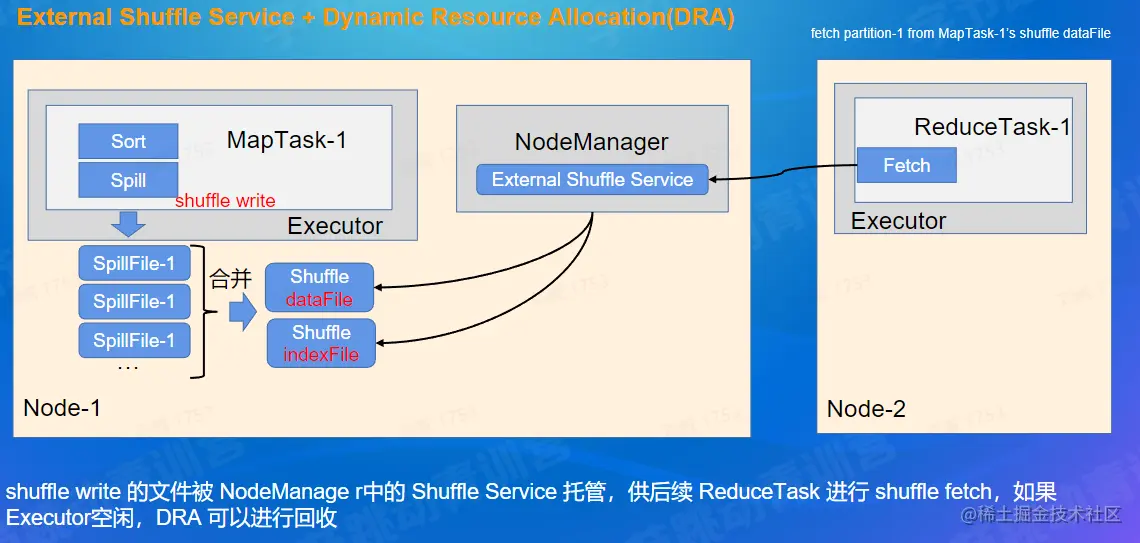

Shuffle层

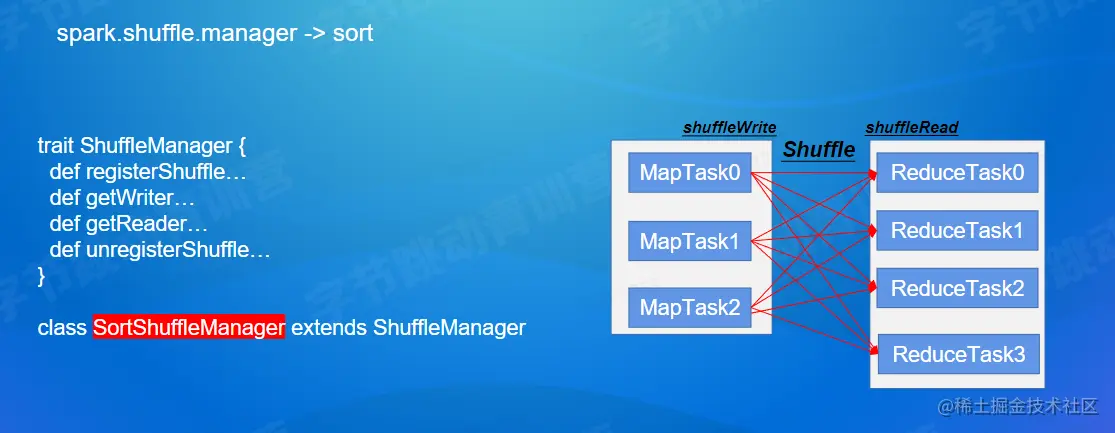

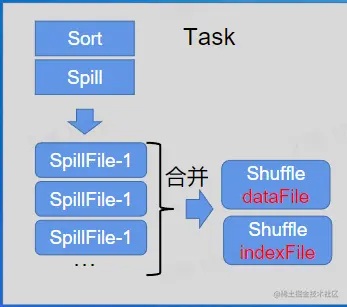

SortShuffleManager

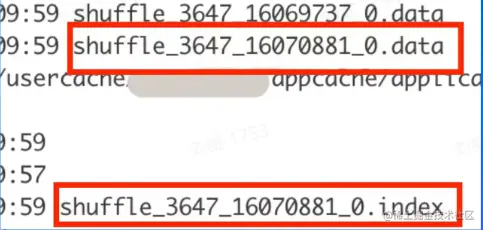

每个MapTask生成一个Shuffle数据文件和一个index文件,dataFile中的数据按照partitionId进行排序.同一个Partition的数据聚集在一起，indexFile保存了所有ParitionId再dataFile的位置信息,方便后续ReduceTask能Fetch到对应的Partition的数据




Spark原理解析

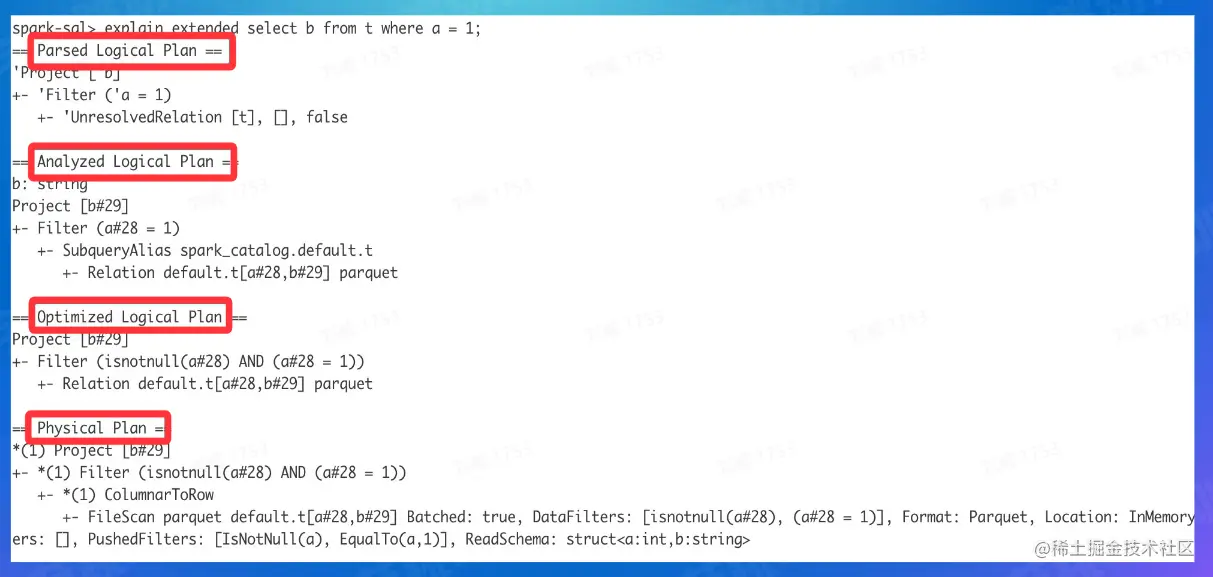

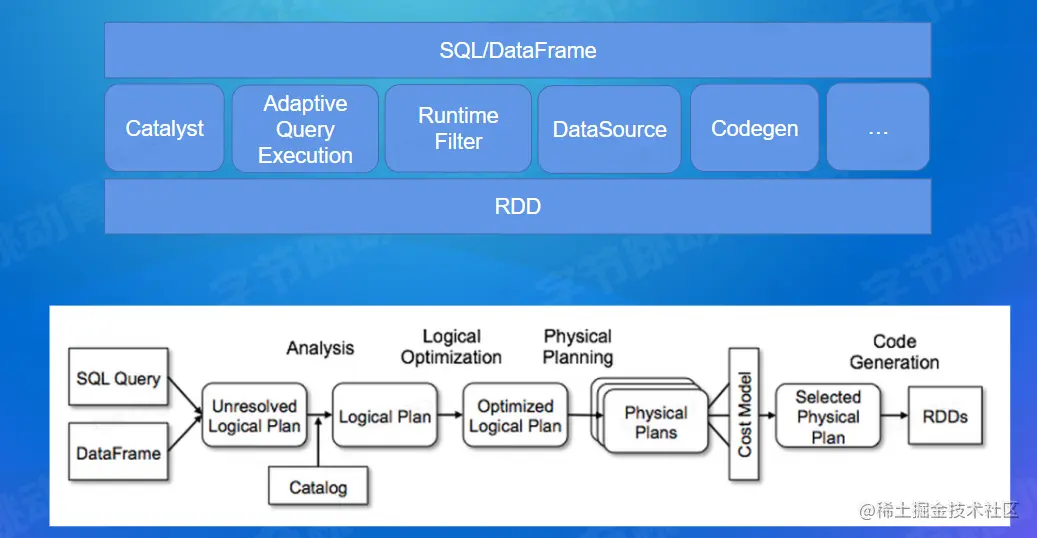

SparkSQL image.png

Catalyst优化器

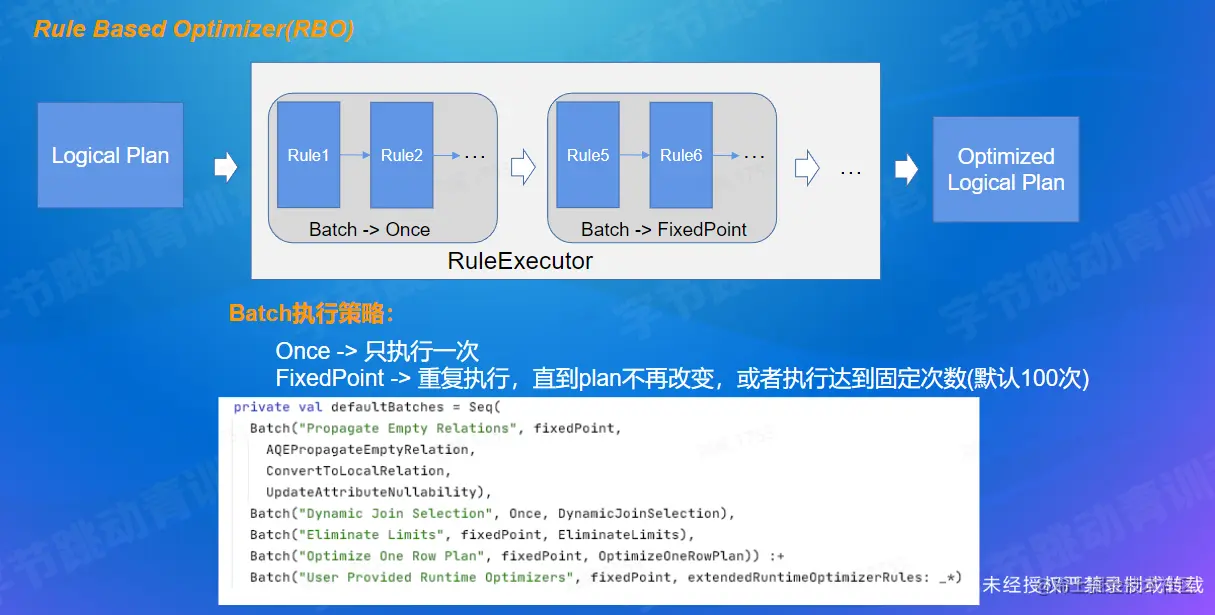

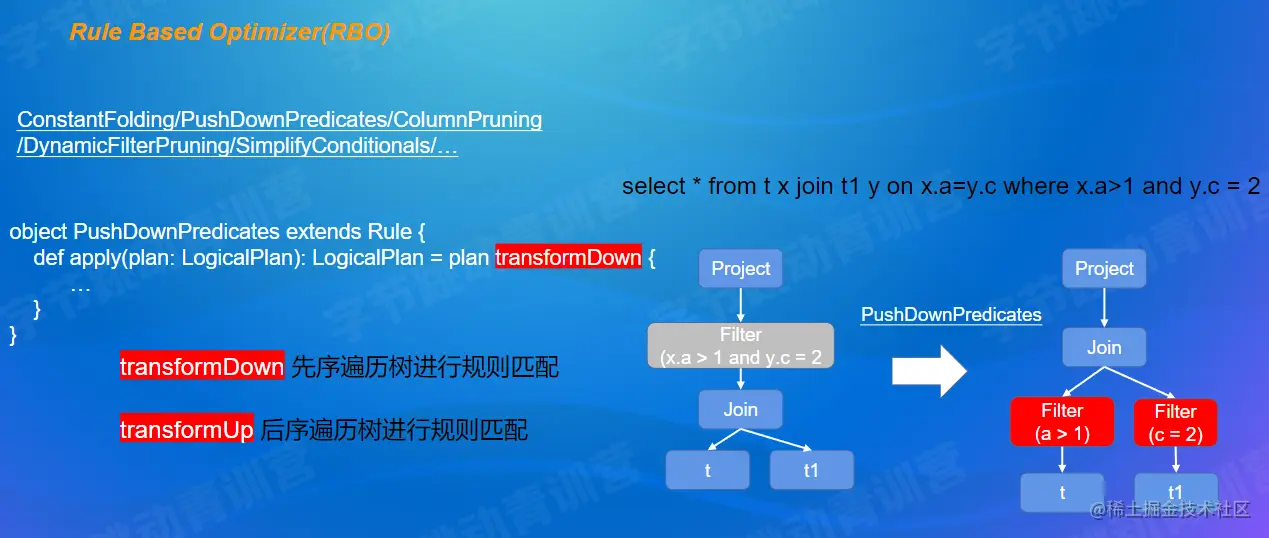

RBO

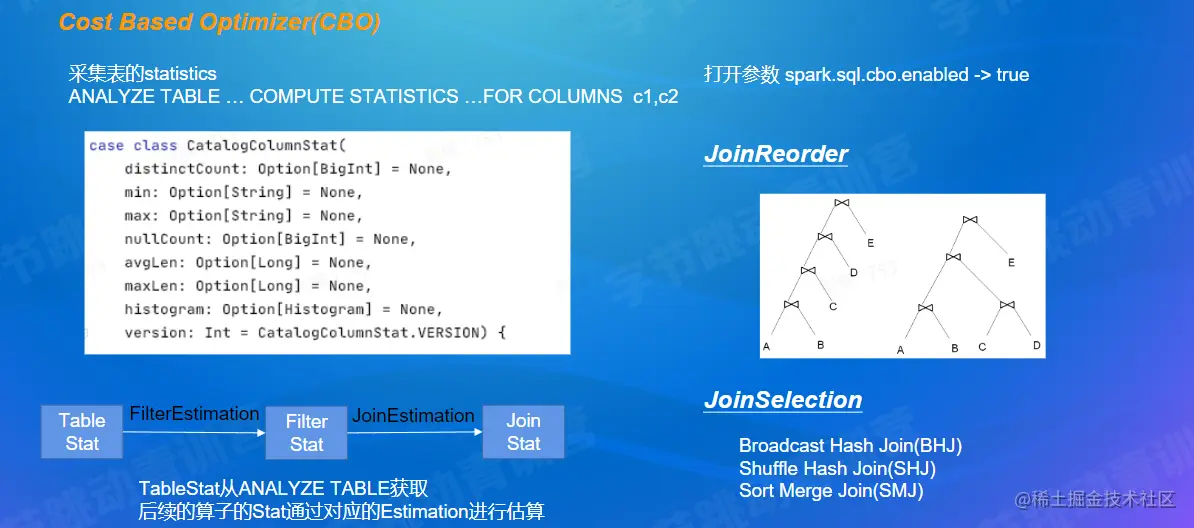

CBO

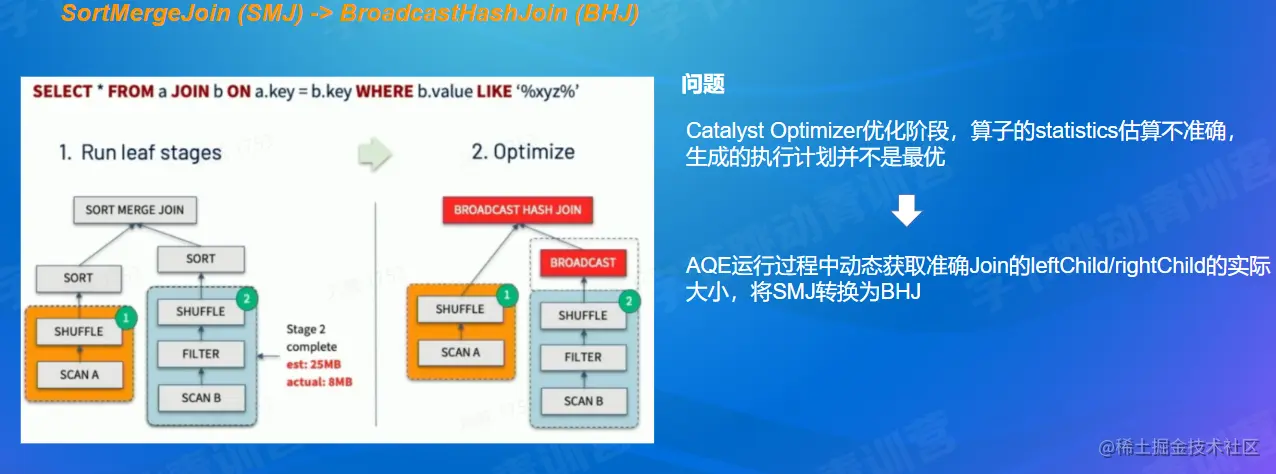

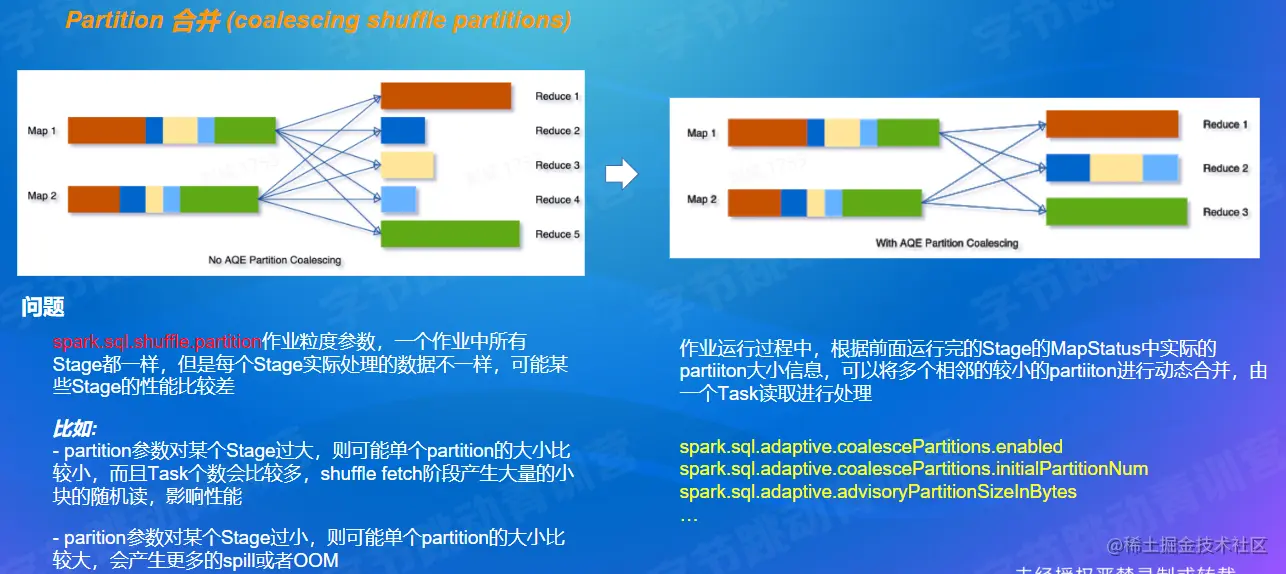

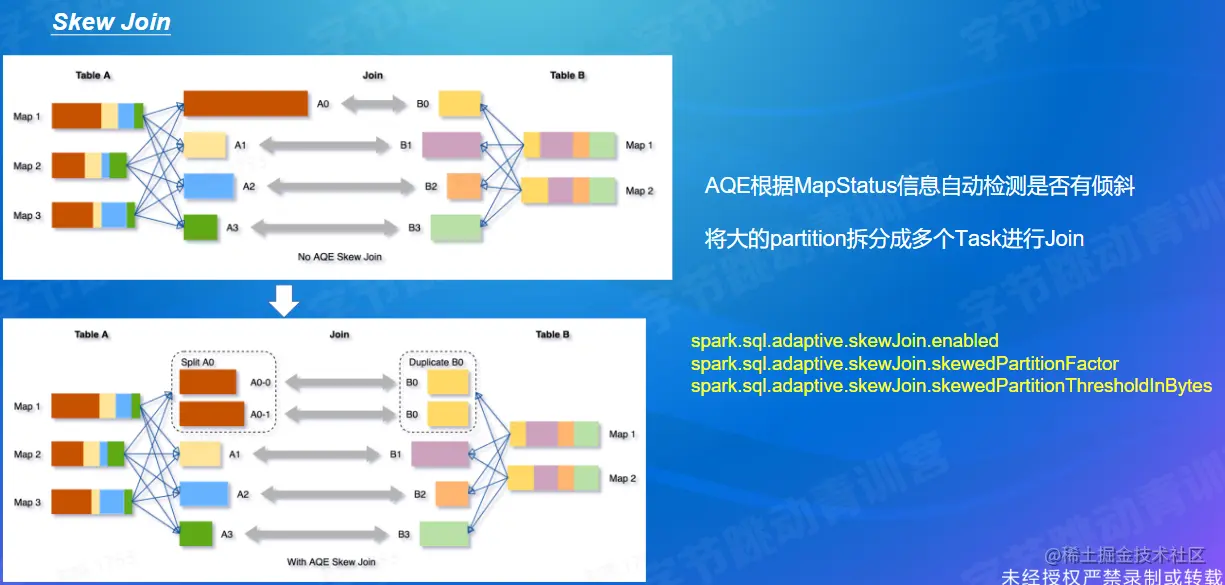

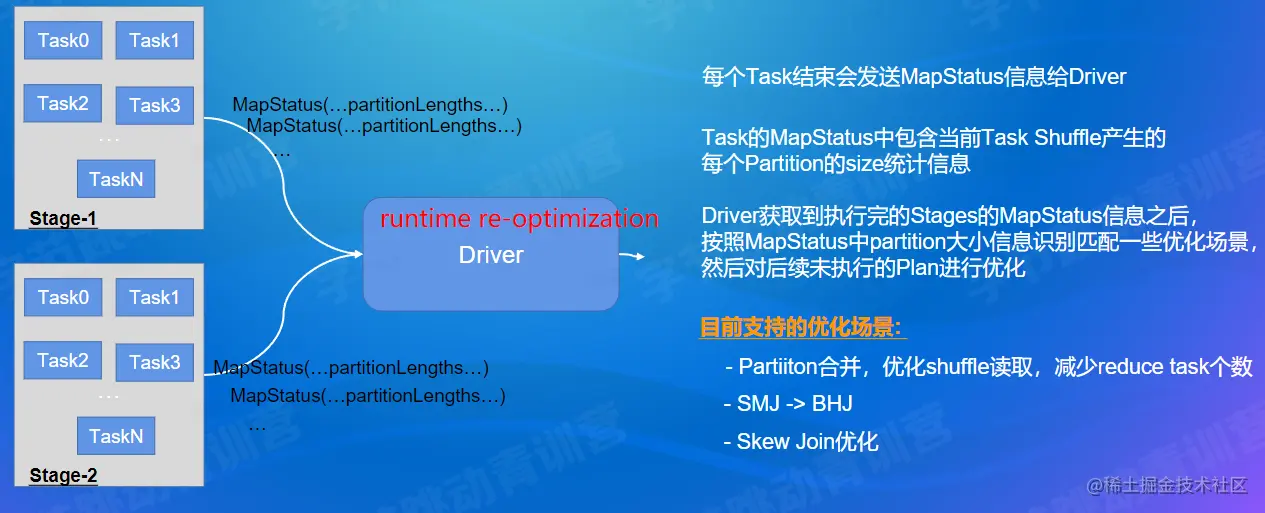

AQE





Runtime Filter

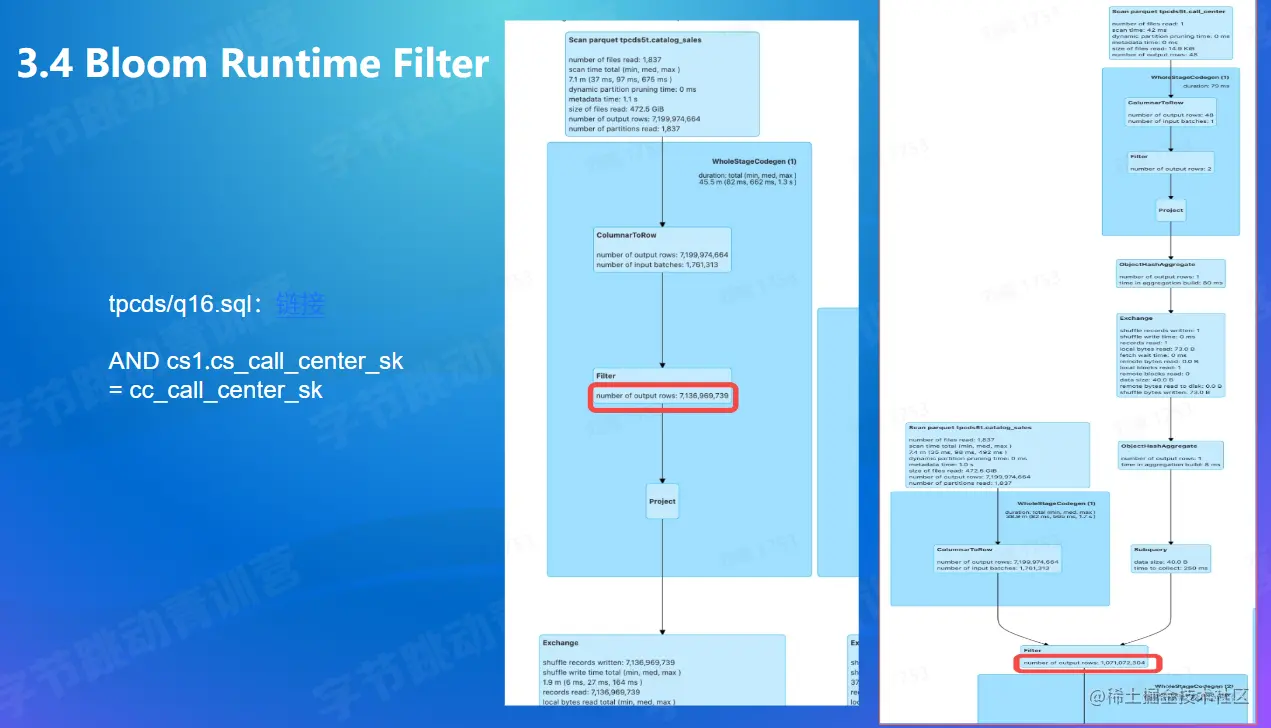

Bloom RUntime Filter

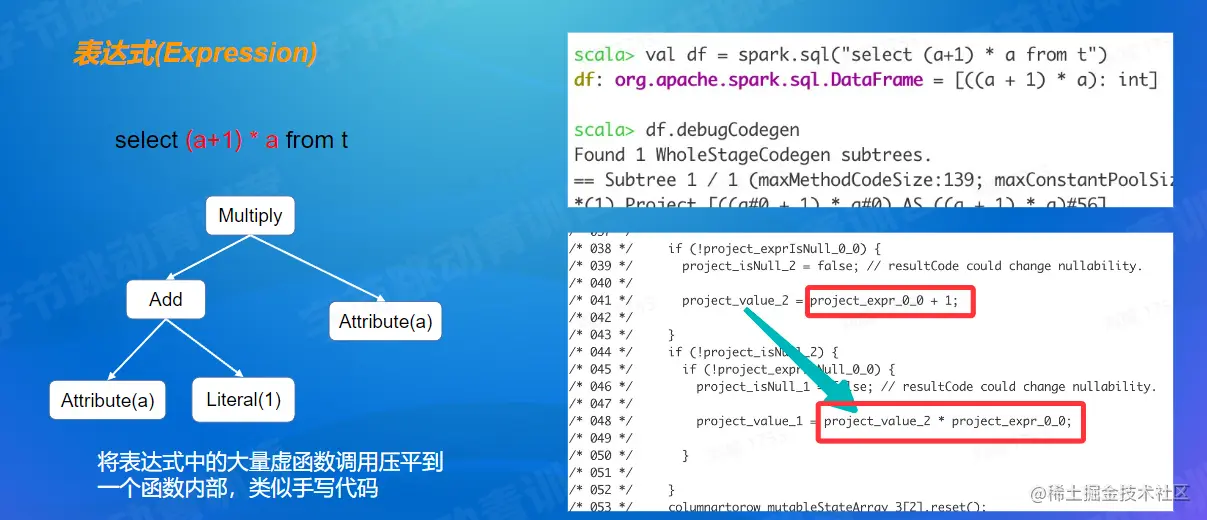

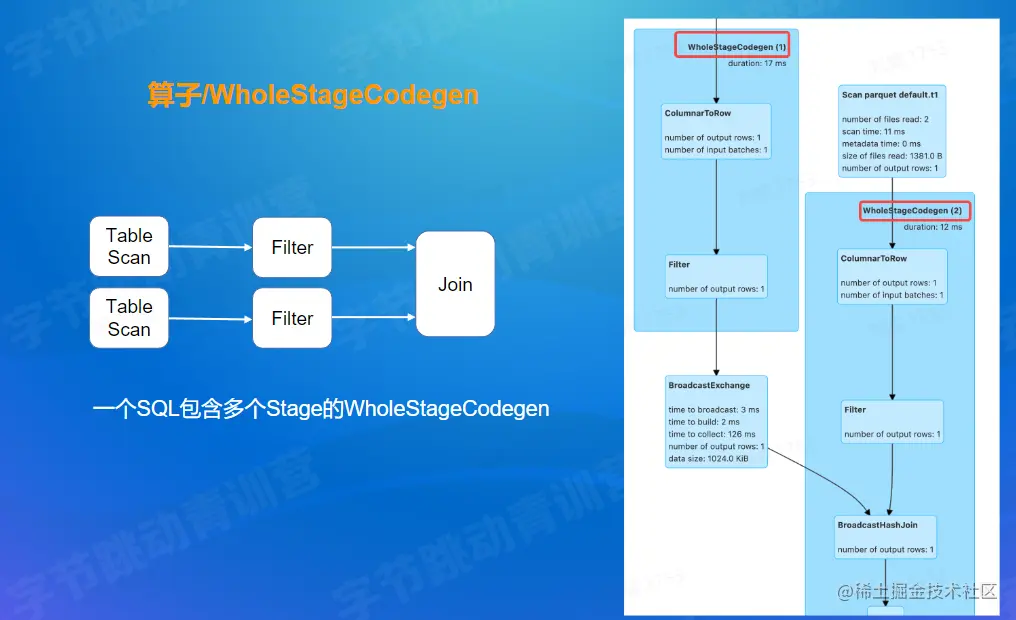

Codegen-Expression
