HDFS的高可用和高扩展性|青训营笔记

一、元数据服务高可用

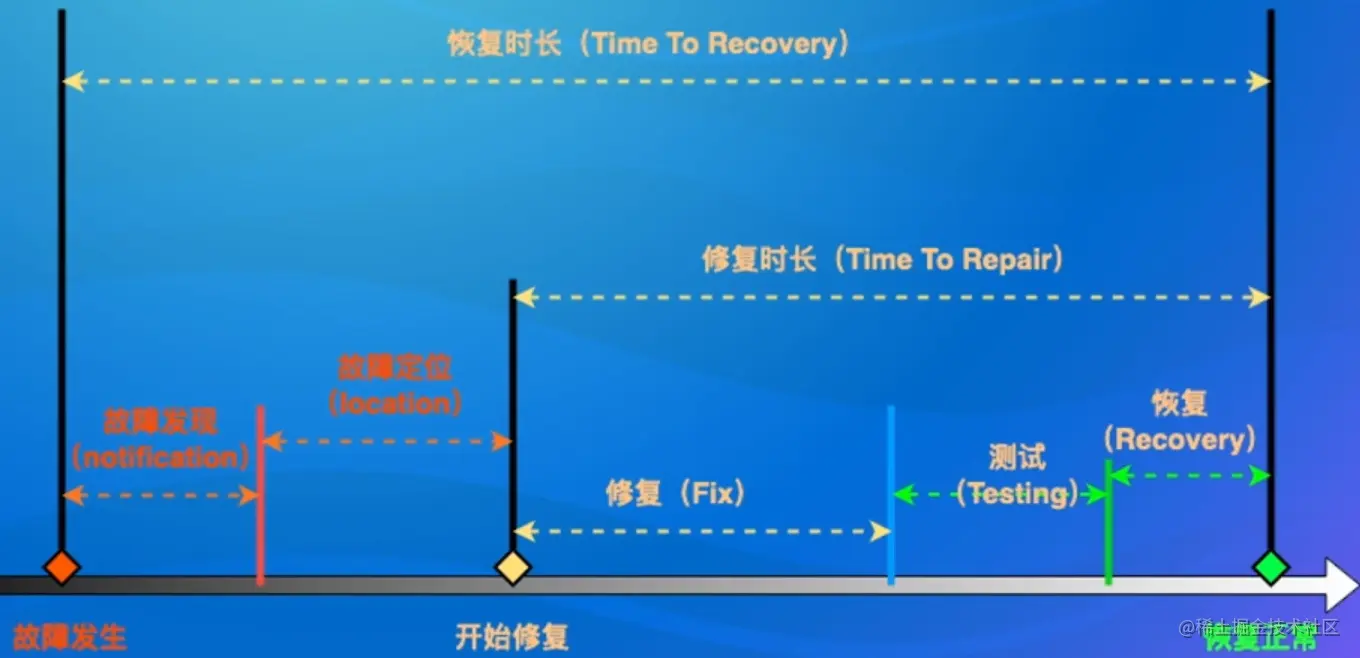

1.1高可用的衡量

1.2 HDFS NameNode高可用架构

ActiveNamenode: 主节点，提供服务，生产日志
StandbyNamenode：备节点，消费日志
ZooKeeper：为自动选主提供统一协调服务
BookKeeper：提供日志存储服务
ZKFC：提供自动切换的客户端
HA Clinet ：操作日志

理论基础-状态机复制和日志
状态机复制是实现容错的常规方法
组件：状态机以及其副本
变更日志
共识协议
NameNode状态持久化
NameNode操作日志的生产消费
Active生产，Standby（可能有多个）消费
物理日志：存储了物理单元（一般是磁盘的page）变更的日志形式
逻辑日志：存储了逻辑变更（如rename/a to /b）的日志形式
日志系统：高可用高扩展性高性能强一致性（有序）

1.4 HDFS 主备切换

DataNode 心跳与块汇报需要同时向 active NN 和 standby NN 上报，让两者可以同时维护块信息。但只有 active NN 会下发 DN 的副本操作命令。
content stale 状态：在发生主备切换后，新 active NN 会标记所有 DN 为 content stale 状态，代表该 DN 上的副本是不确定的，某些操作不能执行。直到一个 DN 完成一次全量块上报，新 active NN 才标记它退出了 content stale 状态。
脑裂问题：由于网络隔离、进程夯筑（GC问题）等原因，旧的active NN没有完成下主，新的active NN就已经上主，此时会存在双主。此时会存在双主，client的请求发送给两者都可能成功，但不能保证一致性（两个NN状态不再同步）和持久化（只能保留一个NN状态）。
fence机制：在新active NN上主并正式处理请求之前，先要确保旧active NN已退出主节点的状态。一般使用RPC状态检测，发现超时或失败则调用系统命令杀死旧active NN的进程。
自动主备切换
ZooKeeper 是广泛使用的选主组件，它通过 ZAB 协议保证了多个 ZK Server 的状态一致，提供了自身的强一致和高可用。
ZooKeeper 的访问状态是znoe,可以确保znode创建的原子性和互斥性。 client可以创建零食znode, 临时znode在client心跳过期后自动被删除。
ZK提供Watch机制，允许多个client一起监听一个znode的状态变更，并在状态变化时收到消息回调
基于临时 znode 和 Watch 机制，多个客户端可以完成自动的主选举
ZKFailoverController：一般和 NN 部署在一起的进程，负责定时查询 NN 存活和状态、进行 ZK 侧主备选举、执行调用 NN 接口执行集群的主备状态切换、执行 fence 等能力。
Hadoop 将集群主备选举的能力和 NN 的服务放在了不同的进程中，而更先进的系统一般会内置在服务进程中。
高可用日志系统 BookKeeper
高可靠：数据写入多个存储节点，数据写入就不会丢失
高可用：日志存储本身是高可用的。因为日志流比文件系统本身的结构更为简单，日志系统高可用的实现也更为简单。
强一致：日志系统是追加写入的形式，Client 和日志系统的元数据可以明确目前已经成功的写入日志的序号（entry-id）。
可扩展：整个集群的读写能力可以随着添加存储节点 Bookie 而扩展。
BookKeeper Quorum 协议(基于鸽巢原理，在多个副本间确保高可用、高性能的多副本变更协议)
日志写入是追加，不是状态变更，只需要确认目前的 entry-id，相对更简单。
Write Quorum：一次写入需要写入到的存储节点数
Ack Quorum：一次写入需要收到的响应数，小于 write quorum。
高性能：不用等所有副本写入成功，降低了的长尾延迟（后文会再次介绍长尾延迟）。
Ensemble：通过轮询（Round-Robin）来确认 write quorum 实际对应的存储节点实

二、数据存储高可用

2.1 单机存储的数据高可用机制

回到单机存储-RAID
提供RAID功能的NAS设备
RAID:将多个廉价、不可靠、低性能、容量小的磁盘组装到一起，提供可靠、高性能、大容量逻辑磁盘服务的一组磁盘列阵方案

RAID 0:将数据分块后按条带化的形式分别存储在多个磁盘，提供大容量、高性能。
RAID 1:将数据副本存储在多个磁盘，提高可靠
RAID 3:将数据分块存储的基础上，将数据校验码存储在独立的磁盘上，提高高可靠、高性能。多副本方案：将数据存储在多个DN上

Exasure Coding方案：将数据分段，通过特殊的编码方式存储额外的校验快，并条带化的组成结构，存储在DN上

条带化：原来块对应文件内连续的一大段数据。条带化后，连续的数据按条带（远小于块的单位）间隔交叉的分布在不同的块中
成本更低：多副本方案需要冗余存储整个块，EC方案需要冗余存储的数据一般更少 HDFS多副本
优点：
读写路径简单
副本修改简单
高可用

2.2 HDFS的数据高可用机制

2.3 考虑网络架构的数据高可用

2.4 HDFS多机房容灾方案简介

多机场部署的部件

ZooKeeper
BookKeeper
NameNode
DataNode
容灾期间的策略
容灾期间，限制跨机房写入
容灾期间，限制跨机房副本复制

三、元数据高扩展性

3.1 元数据扩展性挑战

HDFS NameNode是集成式服务，部署在单个机器上，内存和磁盘容量、CPU的计算力都不能无线扩展
挑战

名字空间分裂
DataNode汇报
目录树结构本身复杂
扩展性方案
scale up:通过单机的 CPU、内存、磁盘、网卡能力的提升来提升系统服务能力，受到机器成本和物理定律的限制。
scale out:通过让多台机器组成集群，共同对外提供服务来提升系统服务能力。一般也称为高扩展、水平扩展。
常见的Scale Out方案
水平分区和垂直分区：水平分区指按照key来将数据划分到不同的存储上；垂直分区指将一份数据的不同部分拆开存储，用key关联起来。partition一般都水平划分，又称shard。
常用于 KV 模型，通过 hash 或者分段的手段，将不同类型 key 的访问、存储能力分配到不同的服务器上，实现了 scale out。
重点：不同单元之间不能有关联和依赖，不然访问就难以在一个节点内完成。例如 MySQL 的分库分表方案，难以应对复杂跨库 join。 KV模型的系统可以使用partition
Redis
Kafka
MySQL(分库分表)
federation 架构
使得多个集群像一个集群一样提供服务的架构方法，提供了统一的服务视图，提高了服务的扩展性。
文件系统的目录树比 kv 模型更复杂，划分更困难。
邦联架构的难点一般在于跨多个集群的请求 BlockPool
将文件系统分为文件层和块存储层，对于块存储层，DN 集群对不同的 NN 提供不同的标识符，称为 block pool。
解决了多个 NN 可能生成同一个 block id，DN 无法区分的问题
viewfs
邦联架构的一种实现，通过客户端配置决定某个路径的访问要发送给哪个 NN 集群。
缺点：客户端配置难以更新、本身配置方式存在设计（例如，只能在同一级目录区分；已经划分的子树不能再划分）。
NNProxy
ByteDance 自研的 HDFS 代理层，于 2016 年开源，项目地址： github.com/bytedance/n…
主要提供了路由管理、RPC 转发，额外提供了鉴权、限流、查询缓存等能力。
