在《虚拟DOM篇-Vnode》中，我们介绍了VNode最大的用途就是在数据变化前后生成真实DOM对应的虚拟DOM，然后对比新旧两份VNode，找出差异所在，再更新有差异的DOM节点，最终达到以最少操作真实DOM更新视图的目的。

而对比新旧两份VNode并找出差异的过程就是所谓的DOM-Diff过程（在Vue中称作patch过程）。而这个过程中最关键的就是Vue-Diff算法，可以说，Vue-Diff算法是整个虚拟DOM的核心所在。

什么是Diff算法

diff算法是发生在虚拟DOM上的，新虚拟DOM和老虚拟DOM进行Diff(精细化比较)，算出应该如何最小量更新，最后反映到真正的DOM上。通过Diff算法，我们可以计算出虚拟DOM中被改变的部分，然后针对该部分进行原生DOM操作，而不用重新渲染整个页面，从而提升性能。

原始Diff算法

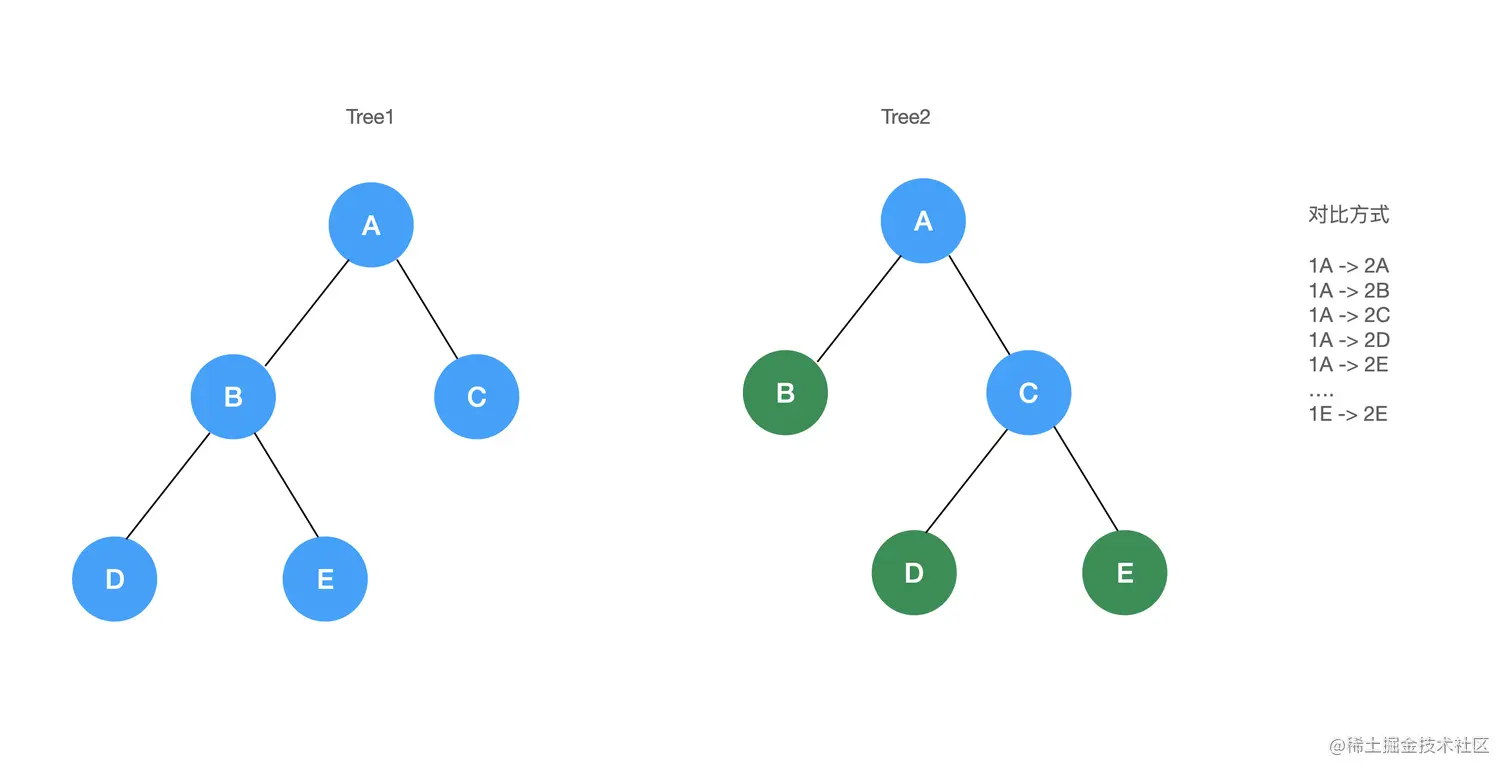

原始diff算法就是，两个虚拟DOM树,进行不分层级的逐一比对，也就是说，一个虚拟DOM树，从根节点到以后分支的每一个节点，都要单独拿出来跟新生成的节点做比较，这就是最原始的diff算法。

这个diff算法的时间复杂度表面上看是(n ^2)，因为单独一个个的去跟另外的n个相比较，肯定是n ^2次就比较结束了，但是实际上不是的，比较完之后还要计算如何在最优的地方放置最佳的节点，所以就是O(n ^3)了。

虽然原始的Diff算法从功能上解决了先对比再处理实际DOM的需求,但是实际上我们的流程变得更加的复杂和笨拙。


优化Diff算法

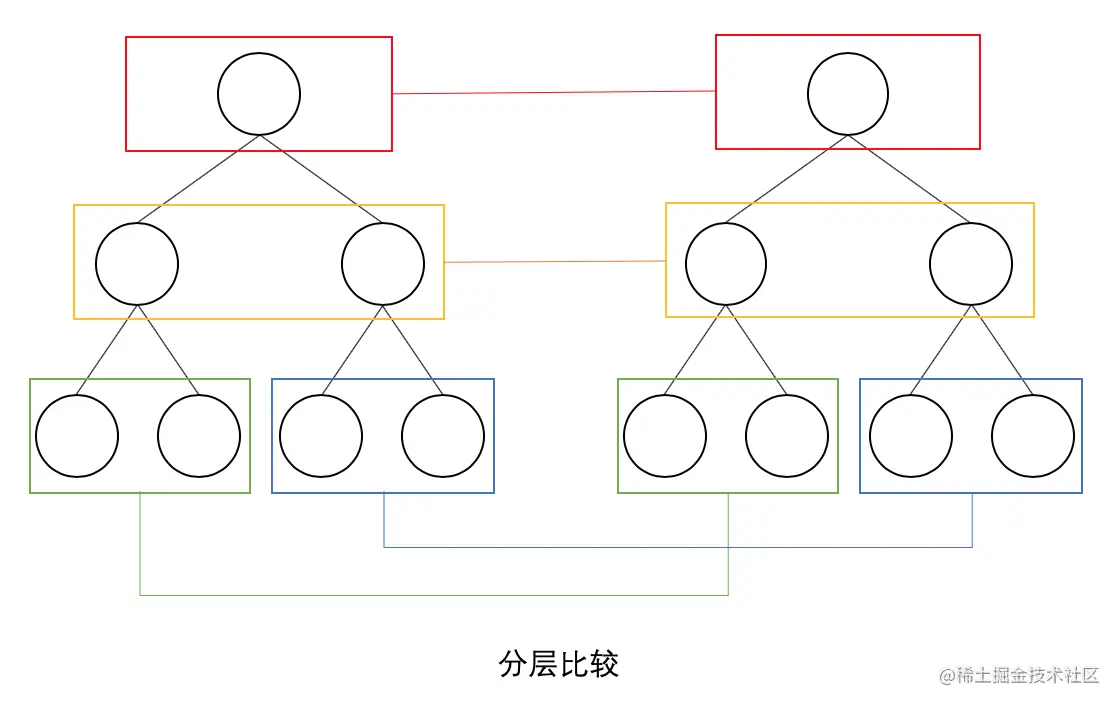

优化Diff算法只比较同一层级 ，不做跨级比较。因为在实际的web展示中，非同级的节点移动是非常少的，所以可以选择做同级比较。

所谓同级比较，即只比较同层的节点，不同层不做比较。不同层的只需要删除原节点，并且新建插入更新节点。


Vue-Diff

Vue-Diff算法，采用的就是优化过的Diff算法，同层比较，不会跨级，且其比较是从从两侧向中间进行的，这种方式相对于从左到右依次比对的方式来说，更高效。

Vue-Diff策略

  • Tree Diff

    Tree Diff是对树每一层进行遍历，找出不同。


  • Component Diff

    Vue是基于组件构建的，对于组件间的比较采用的策略如下：

    1. 如果是同一类型的组件，则按照原策略比较组件的虚拟 DOM 树，否则不需要比较。
    2. 如果是不同类型的组件，则将该组件判断为dirty component，从而替换整个组件下的所有子节点

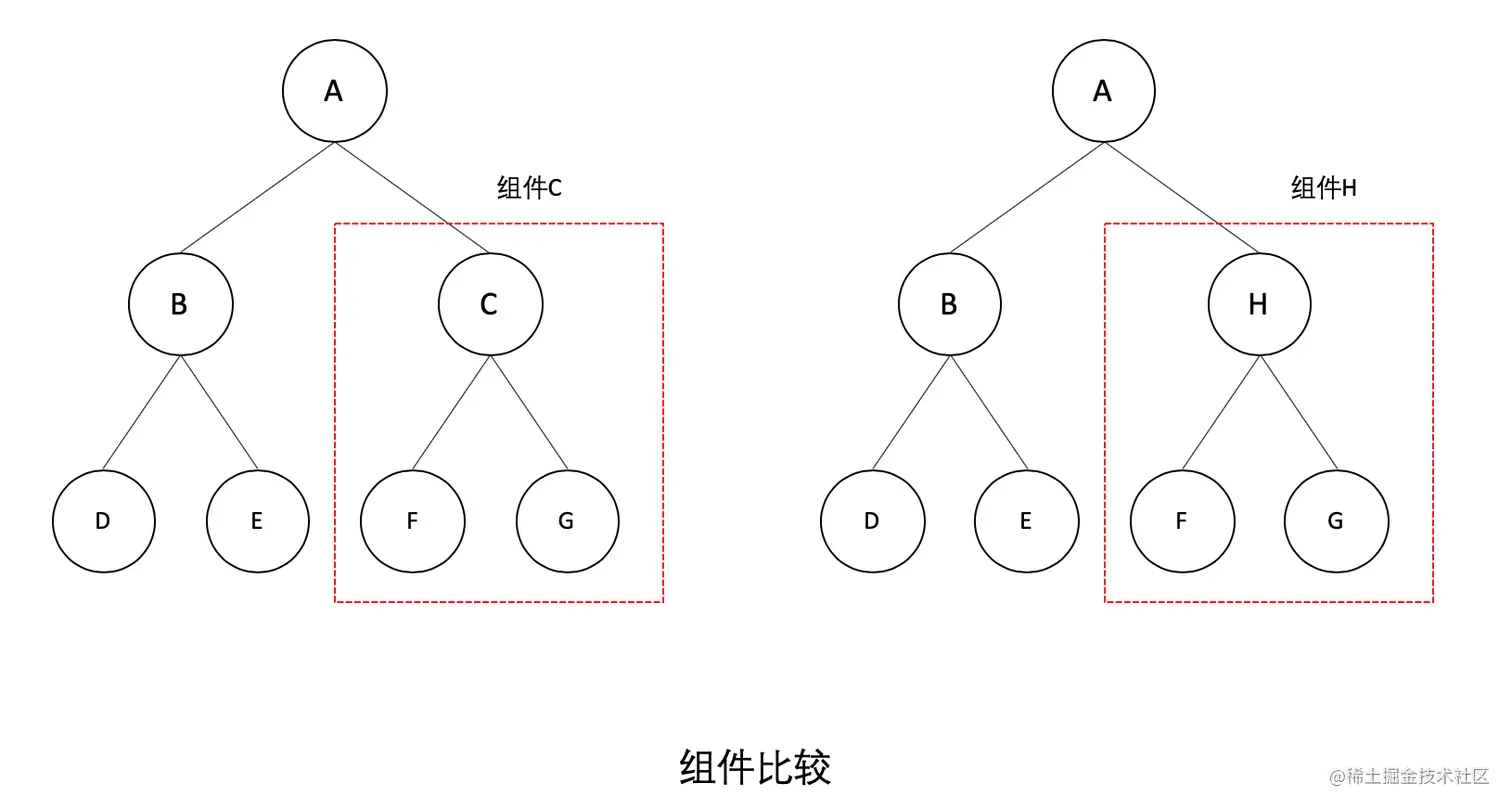

    如上图，虽然组件 C 和组件 H 结构相似，但类型不同，Vue不会进行比较，会直接删除组件 C，创建组件 H。

  • Element Diff

    在进行组件对比的时候，如果两个组件类型相同，则需要进行元素级别的对比，这就是Element Diff。

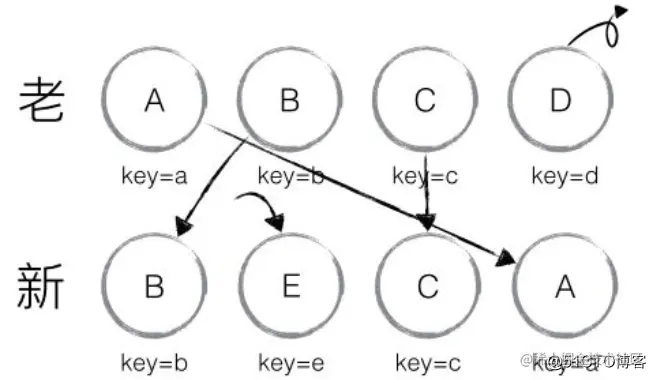

    Element Diff时，提供了3种节点操作，分别为INSERT_MARKUP(插入)，MOVE_EXISTING(移动)，REMOVE_NODE(删除)。

    INSERT_MARKUP：新的组件类型不在旧集合中，即全新的节点，需要对新节点进行插入操作。 MOVE_EXISTING：旧集合中有新组件类型，且element是可更新的类型，这时候就需要做移动操作，可以复用以前的DOM节点。

    REMOVE_NODE：旧组件类型，在新集合里也有，但对应的element不同则不能直接复用和更新，需要执行删除操作，或者旧组件不在新集合里的，也需要执行删除操作。

    浅析从Diff策略及源码角度剖析diff算法_子节点_04

Vue-Diff 过程

  • 准备

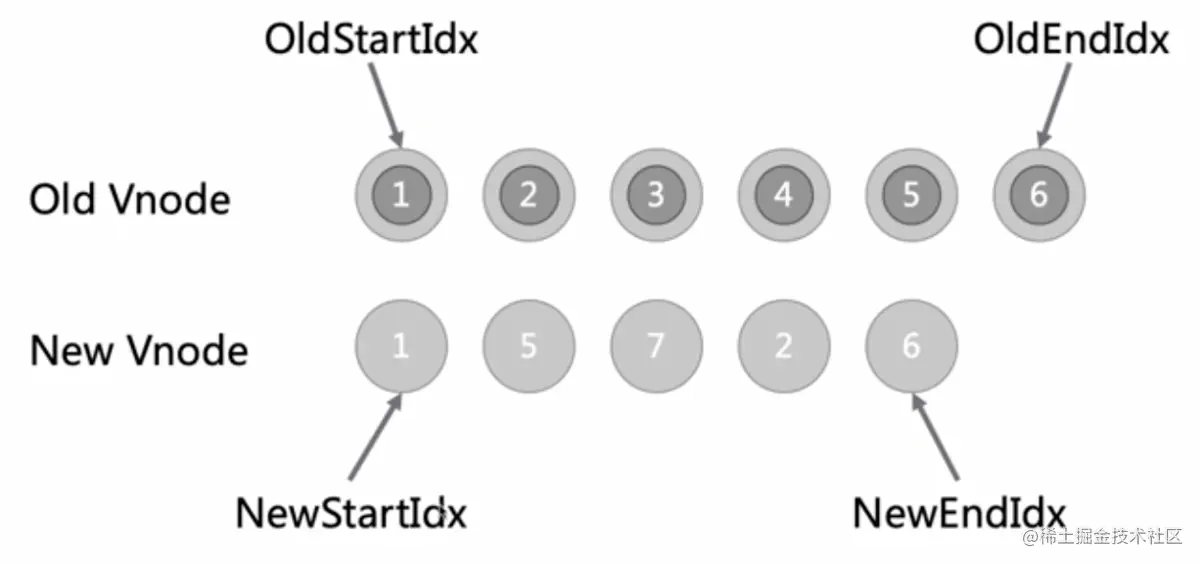

    定义4个指针：OldStartIdx、OldEndIdx、NewStartIdx、NewEndIdx


  • 比较

    比较的是两个指针对应的节点的虚拟DOM是否为同一个，具体步骤如下：

    1. 比较OldStartIdx和NewStartIdx

      如果两个startIdx相同，则两个指针都会+1，也就是向后移一位，重新生成OldStartIdx和NewStartIdx指针。

      如果两个startIdx不一致，则比较两个endIdx

    2. 比较OldEndIdx和NewEndIdx

      如果两个endIdx一致，则两个endIdx都减1，也就是向前移一位，再执行步骤1。

    3. 如果两个startIdx和两个endIdx都不一致,则比较捺向的oldStartIdx和NewEndIdx

      如果oldStartIdx和NewEndIdx一致，则把oldStartIdx指向的虚拟DOM里的真实DOM节点，挪到OldEndIdx位置之后，oldStartIdx加1向后移一位，newEndIdx减1向前移动一位。

    4. 如果竖向和捺向都不一致，则比较撇向oldEndIdx和NewStartIdx。

      如果撇向一致，则把oldEndIdx指向的真实dom节点挪到oldStartIdx所在的真实dom前，同时oldEndIdx减1向前移动一位，newStartIdx加1向后移动一位。

    5. 如果竖向、捺向、撇向都不一致，则看有没有key。

      （1）如果有key，就能快速找到，并挪到oldStartIdx前。

      （2）如果没有key,就遍历oldStartIdx和oldEndIdx之间的所有节点，寻找newStartIdx指向的节点是否存在于这些老的vdom中。如果有，就把它挪到oldStartIdx前；没有就在oldStartIdx之前创建一个节点，newEndIdx减1向前移动一位。这样比较下去，一直到newEndIdx<newStartIdx。

  • 完成

    当newEndIdx<newStartIdx，这时new vnode生成完毕，然后将old vnode中多余的部分删掉即可，也就是oldStartIdx和oldEndIdx指向的dom及中间的部分。
