这是我参与「第四届青训营 」笔记创作活动的第14天，这次记录了Hbase的学习笔记，包括Hbase的模块组成、数据模型，以及读流程和写流程。

初识HBase

HBase 是一个面向列式存储的分布式数据库，其设计思想来源于 Google 的 BigTable 论文。HBase 底层存储基于 HDFS 实现，集群的管理基于 ZooKeeper 实现。HBase 良好的分布式架构设计为海量数据的快速存储、随机访问提供了可能，基于数据副本机制和分区机制可以轻松实现在线扩容、缩容和数据容灾，是大数据领域中 Key-Value 数据结构存储最常用的数据库方案。



HBase特点

易扩展

Hbase 的扩展性主要体现在两个方面，一个是基于运算能力（RegionServer） 的扩展，通过增加 RegionSever 节点的数量，提升 Hbase 上层的处理能力；另一个是基于存储能力的扩展（HDFS），通过增加 DataNode 节点数量对存储层的进行扩容，提升 HBase 的数据存储能力。

海量存储

HBase 作为一个开源的分布式 Key-Value 数据库，其主要作用是面向 PB 级别数据的实时入库和快速随机访问。这主要源于上述易扩展的特点，使得 HBase 通过扩展来存储海量的数据。

列式存储

Hbase 是根据列族来存储数据的。列族下面可以有非常多的列。列式存储的最大好处就是，其数据在表中是按照某列存储的，这样在查询只需要少数几个字段时，能大大减少读取的数据量。

高可靠性

WAL 机制保证了数据写入时不会因集群异常而导致写入数据丢失，Replication 机制保证了在集群出现严重的问题时，数据不会发生丢失或损坏。而且 Hbase 底层使用 HDFS，HDFS 本身也有备份。

稀疏性

在 HBase 的列族中，可以指定任意多的列，为空的列不占用存储空间，表可以设计得非常稀疏。

模块组成

HBase 可以将数据存储在本地文件系统，也可以存储在 HDFS 文件系统。在生产环境中，HBase 一般运行在 HDFS 上，以 HDFS 作为基础的存储设施。HBase 通过 HBase Client 提供的 Java API 来访问 HBase 数据库，以完成数据的写入和读取。HBase 集群主由HMaster、Region Server 和 ZooKeeper 组成。

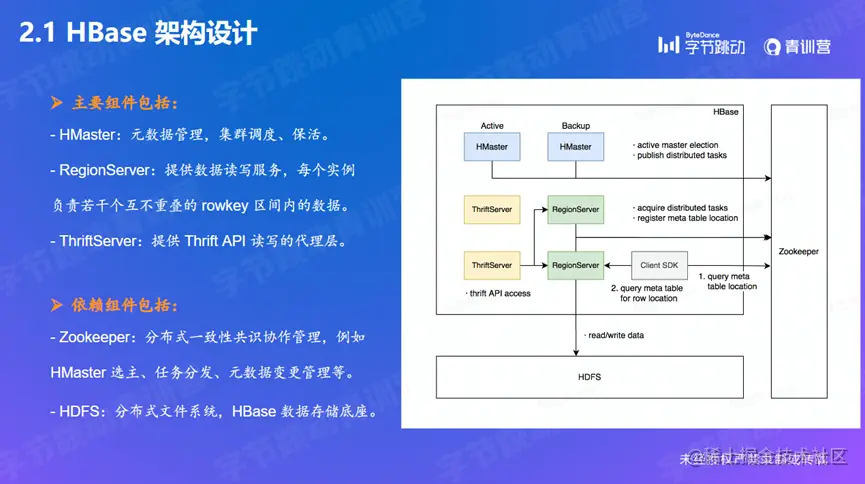

HBase集群架构

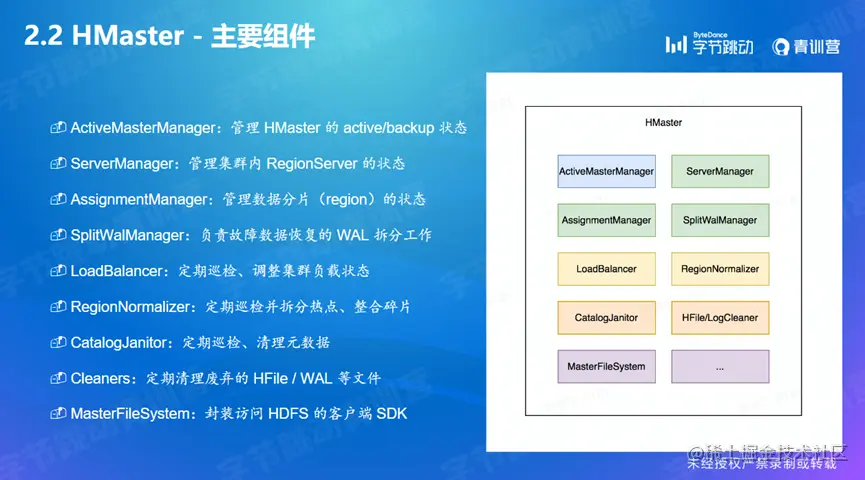

Hmaster

  • 元信息管理组件，以及集群调度、保活等功能。通常部署一个主节点和一到多个备节点，通过Zookeeper选主
  • 负责管理 RegionServer，实现其负载均衡
  • 管理和分配 Region，比如在 Region split时分配新的 Region，在 RegionServer 退出时迁移其内的 Region 到其他 RegionServer上
  • 管理namespace和table的元数据（实际存储在HDFS上）和权限控制（ACL）
  • 负载均衡：一方面负责将用户的数据均衡地分布在各个 Region Server 上，防止Region Server数据倾斜过载。另一方面负责将用户的请求均衡地分布在各个 Region Server 上，防止Region Server 请求过热
  • 维护数据：发现失效的 Region，并将失效的 Region 分配到正常的 RegionServer 上，并且在Region Sever 失效的时候，协调对应的HLog进行任务的拆分

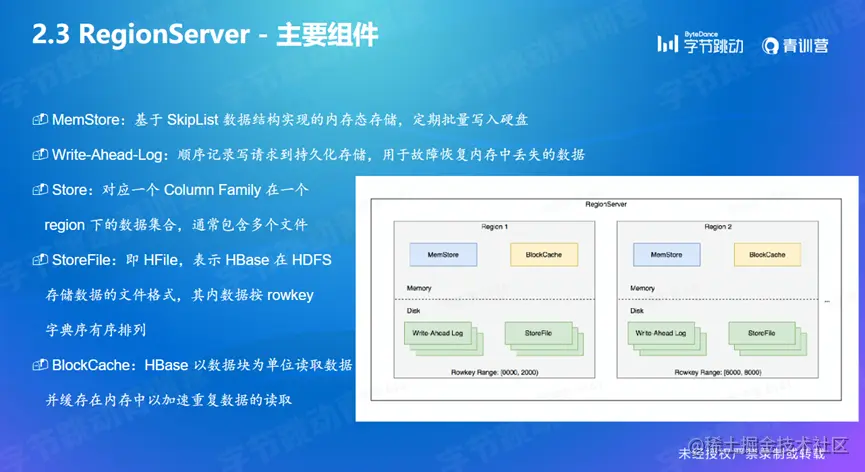

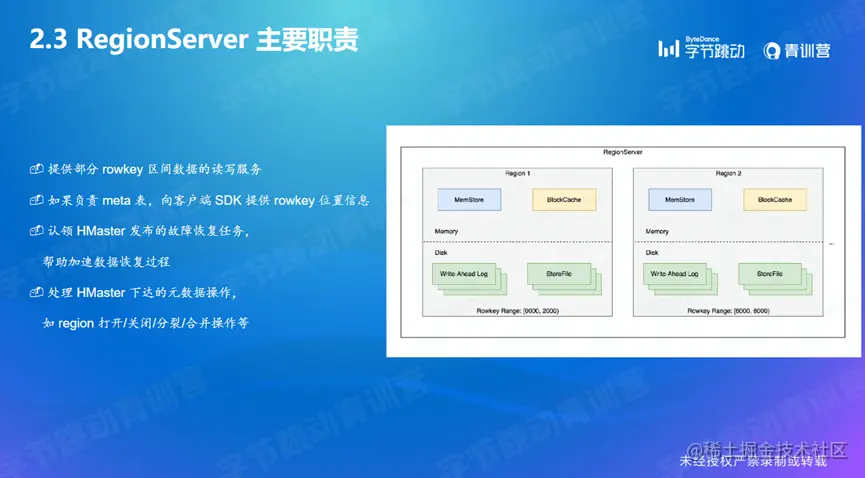

RegionServer

  • 提供数据读写服务，每个实例负责一段不重叠的连续rowkey范围内的数据
  • 管理 HMaster 为其分配的 Region
  • 负责与底层的 HDFS 交互，管理Table中的数据；存储数据到 HDFS
  • 负责 Region 变大以后的拆分以及 StoreFile 的合并工作
  • Client 从 HMaster 中获取元数据，找到 RowKey 所在的 RegionServer 进行读写数据

与 HMaster 的协同：当某个 RegionServer 宕机之后，ZK 会通知 Master 进行失效备援。下线的 RegionServer 所负责的 Region 暂时停止对外提供服务，Master 会将该 RegionServer 所负责的 Region 转移到其他 RegionServer 上，并且会对所下线的 RegionServer 上存在 MemStore 中还未持久化到磁盘中的数据由 WAL 重播进行恢复。

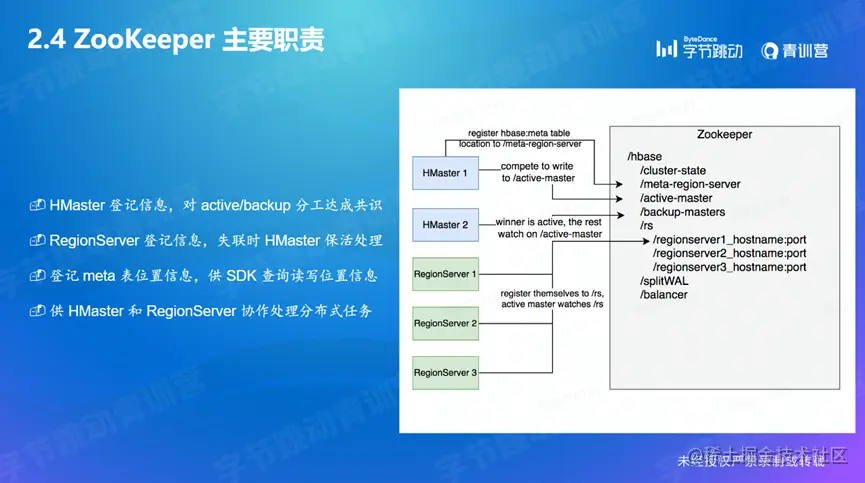

ZooKeeper

  • 提供分布式一致性的元数据管理服务，HBase使用Zookeeper实现master节点信息登记、master节点选主、RegionServer信息登记、分布式任务管理等功能
  • 存放整个 HBase集群的元数据以及集群的状态信息
  • 实现HMaster主从节点的failover


ThriftServer

  • 提供一层以Thrift协议访问数据的代理层

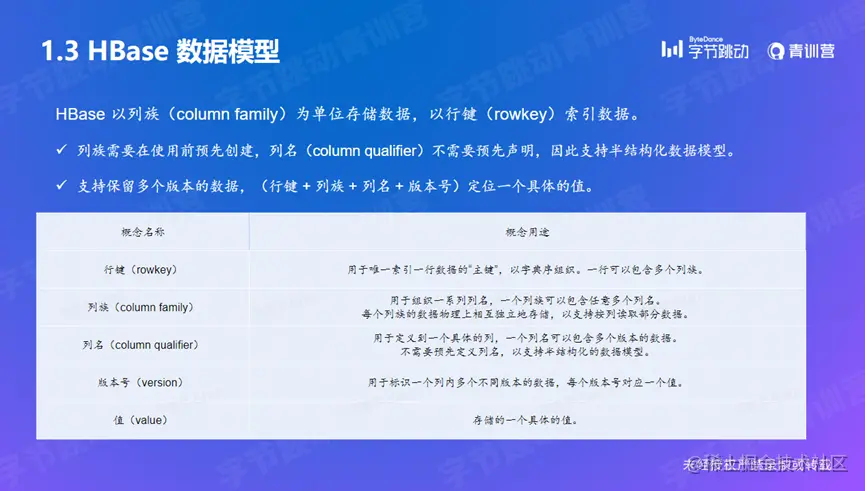

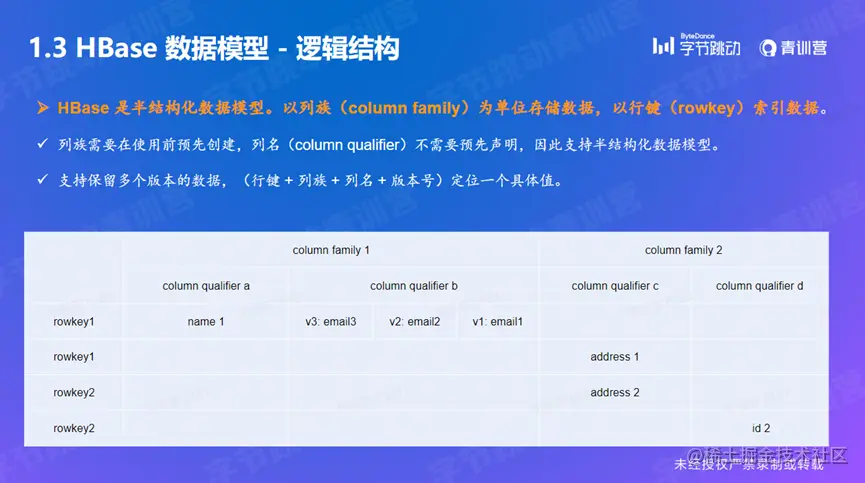

HBase 数据模型

HBase 是一个面向列式存储的分布式数据库。HBase 的数据模型与 BigTable 十分相似。在 HBase 表中，一条数据拥有一个全局唯一的键(RowKey)和任意数量的列(Column)，一列或多列组成一个列族(Column Family)，同一个列族中列的数据在物理上都存储在同一个 HFile 中，这样基于列存储的数据结构有利于数据缓存和查询。 HBase 中的表是疏松地存储的，因此用户可以动态地为数据定义各种不同的列。HBase中的数据按主键排序，同时，HBase 会将表按主键划分为多个 Region 存储在不同 Region Server 上，以完成数据的分布式存储和读取。

HBase 根据列成来存储数据，一个列族对应物理存储上的一个 HFile，列族包含多列列族在创建表的时候被指定。

HBase 写流程

  1. 数据先写入 WAL 持久化，用于宕机时恢复内存里丢失的数据
  2. 再写入内存态 MemStore，以一种跳表（SkipList）数据结构提供有序的数据和高效的随机读写
  3. 当满足特定条件时（比如内存中数据过多，或间隔时间过长），MemStore 数据以 HFile 格式写入 HDFS

HBase 读流程

  1. 首次读某个 rowkey 时，client 需要从 Zookeeper 获取 hbase:meta 表位于哪个 RegionServer上
  2. 然后访问该 RegionServer 查询 hbase:meta 表该 rowkey 对应 region 所在的 RegionServer B
  3. Client 缓存该位置信息，去 RegionServer B 读取 rowkey；
  4. 基于该region内可能存在该 rowkey 的 HFile 和 MemStore 构建一个最小堆，用以全局有序地 scan 数据
