一、Probe 探测过程

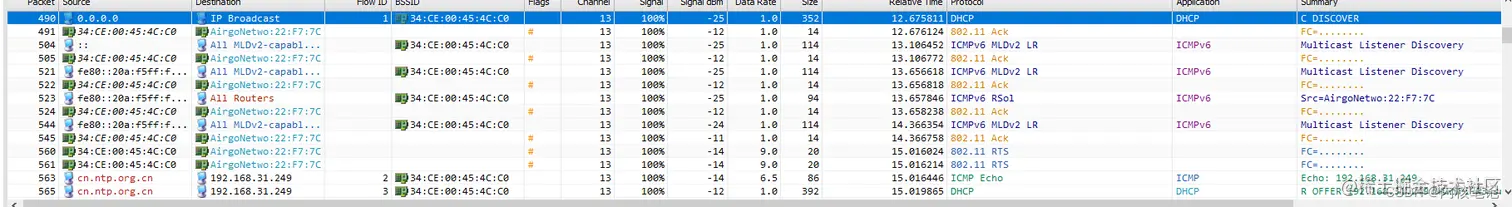

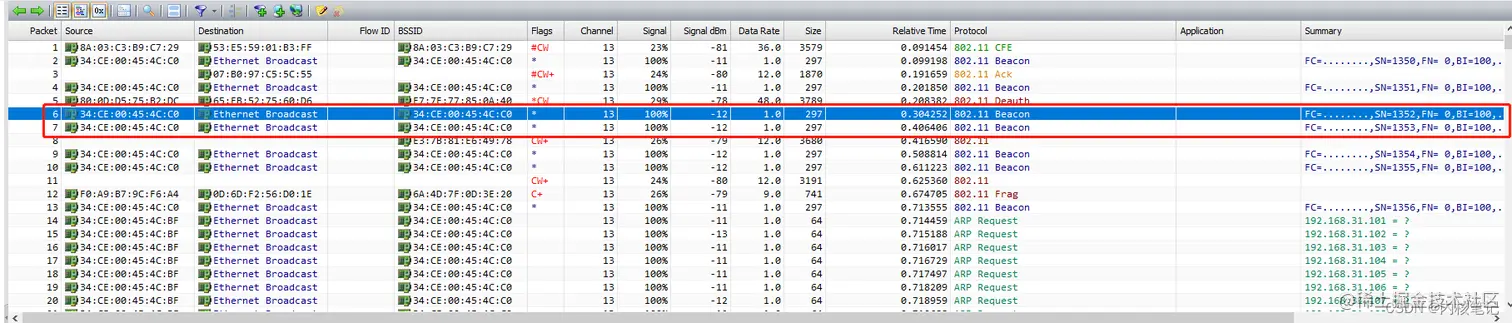

1.当环境中有AP存在时，AP会每个一段时间发送一个beacon帧，去告诉周围设备这里有一个AP可以进行连接。从下面的空口包可以看到AP是每隔10s发的beacon帧，去进行的广播。

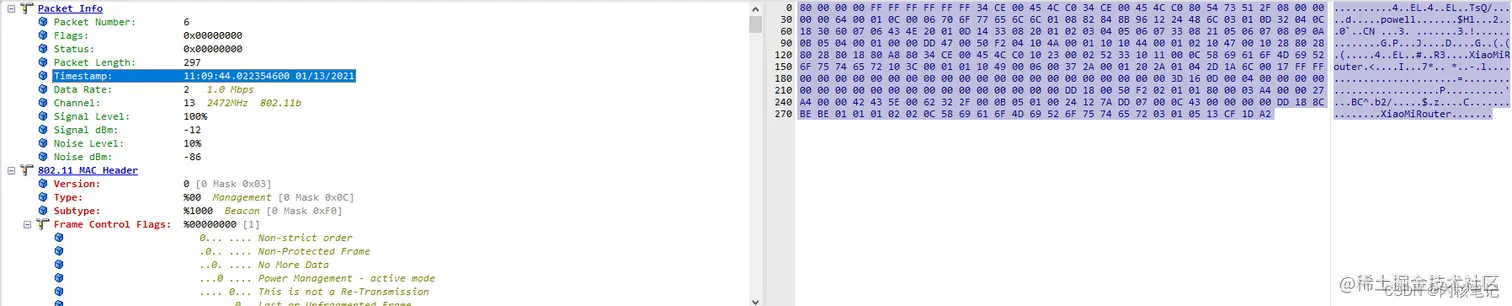

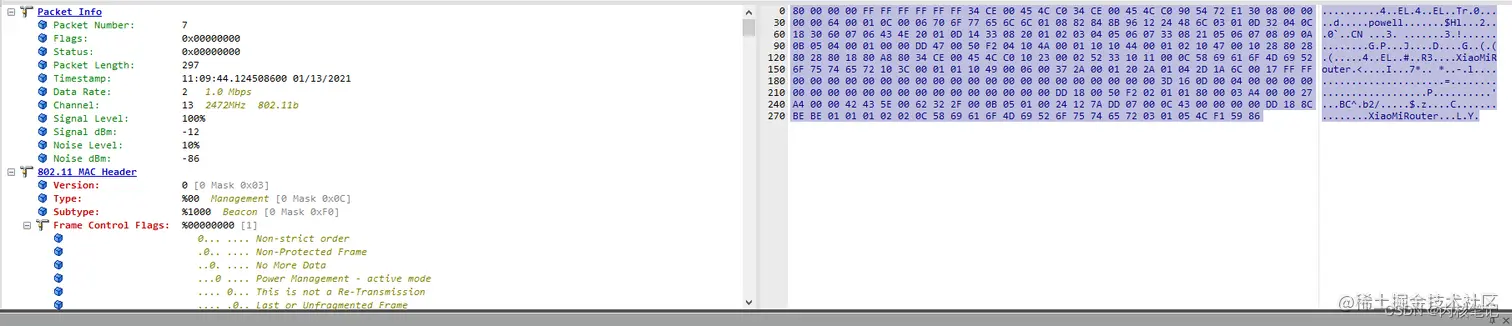

2.当模块收到AP发出的beacon帧后会将帧解析出来，并在扫描界面显示出这个AP，

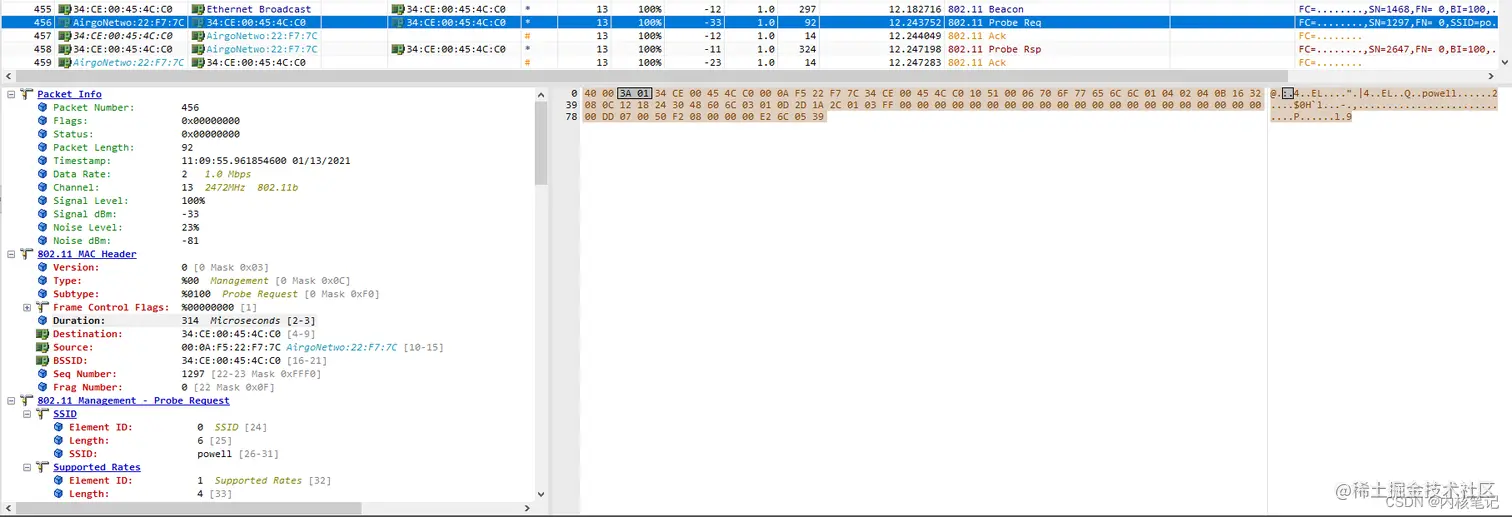

3.如果点击AP进行连接时，模块会先向AP发出probe request请求帧去请求连接
4.AP收到模块发出的probe request帧后会进行应答发出probe response帧
二、四次握手
认证过程(Authentication ) 1.在模块接收到probe response后，会向AP发送认证管理帧，去请求身份认证 2.AP在收到认证请求帧后会进行身份认证，包含加密方式，密钥等进行校验。校验完会做出回应发出一个认证管理帧，包含认证状态是成功还是失败

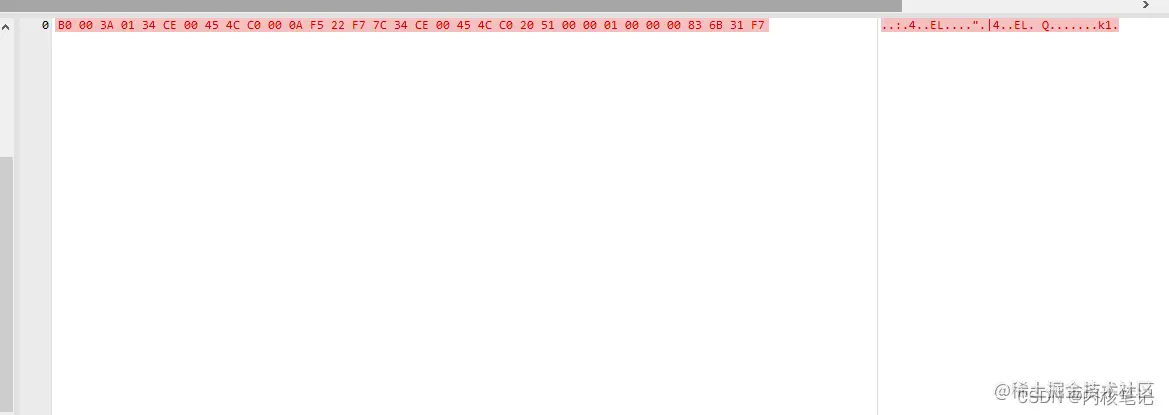

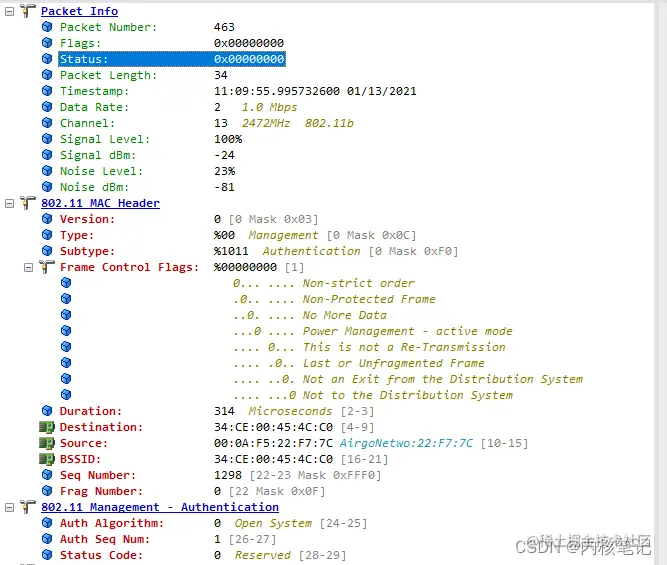

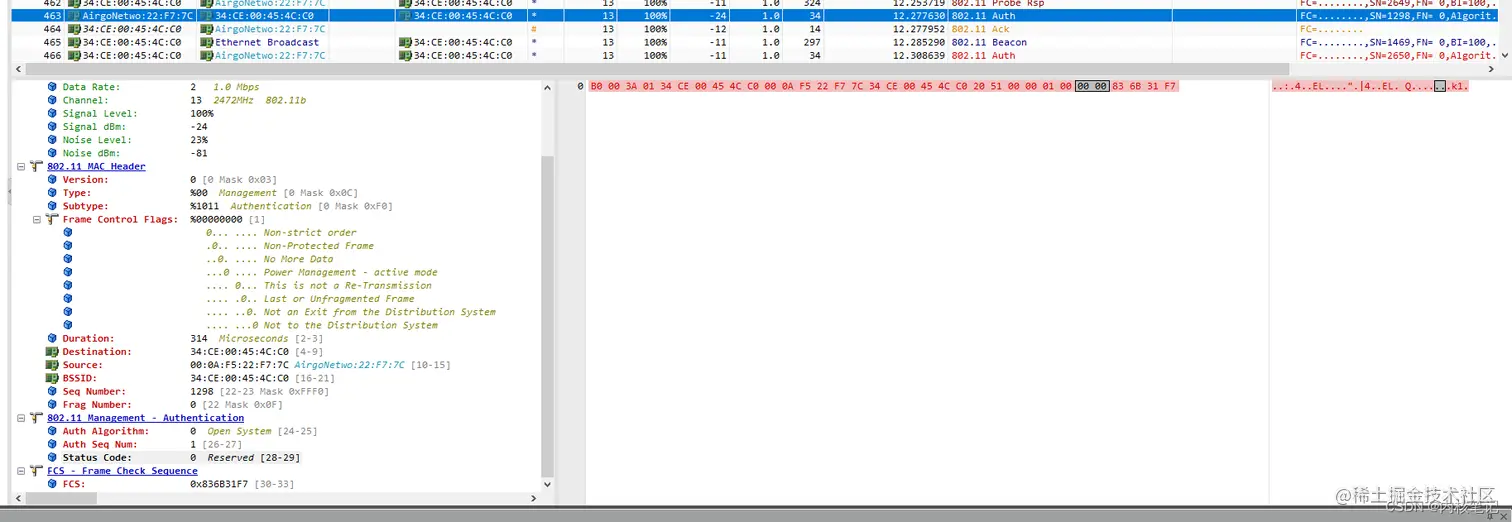

在Auth request包中可以看到如下信息：
#包的内容: 信道，信号强度，速率等
#802.11包头:Destination为AP的mac,代表是向AP发送，Source自己的地址，代表是模块发送给AP。帧类型为管理帧等
#Auth request管理帧信息:加密类型，状态码
Auth Algorithm 0 表示没有密码，是开放的系统
状态码0表示成功，AP成功收到数据包

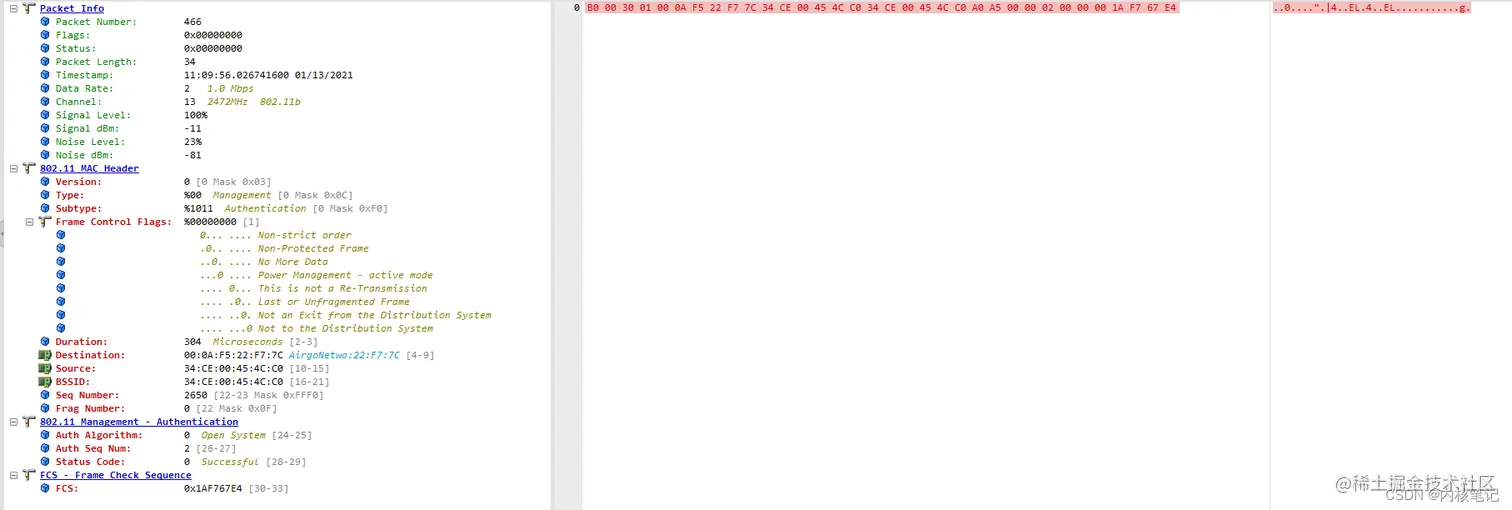

在Auth response包中可以看到如下信息： #包的内容: 信道，信号强度，速率等 #802.11包头:Destination为模块wlan的mac,代表是向模块发送，Source自己的地址，代表是AP发送给模块。帧类型为管理帧等 #Auth resonse管理帧信息:加密类型，状态码 Auth Algorithm 0 表示没有密码，是开放系统 状态码0表示成功，身份认证成功
三、DHCP
1.在完成四次握手过程后，模块会主动发一个DHCP请求，在局域网内广播，请求中包含AP的IP和MAC， 2.AP收到请求后首先对比是不是自己的IP，如果不是则不做操作，如果是则回一个DHCP报文，将IP告诉模块

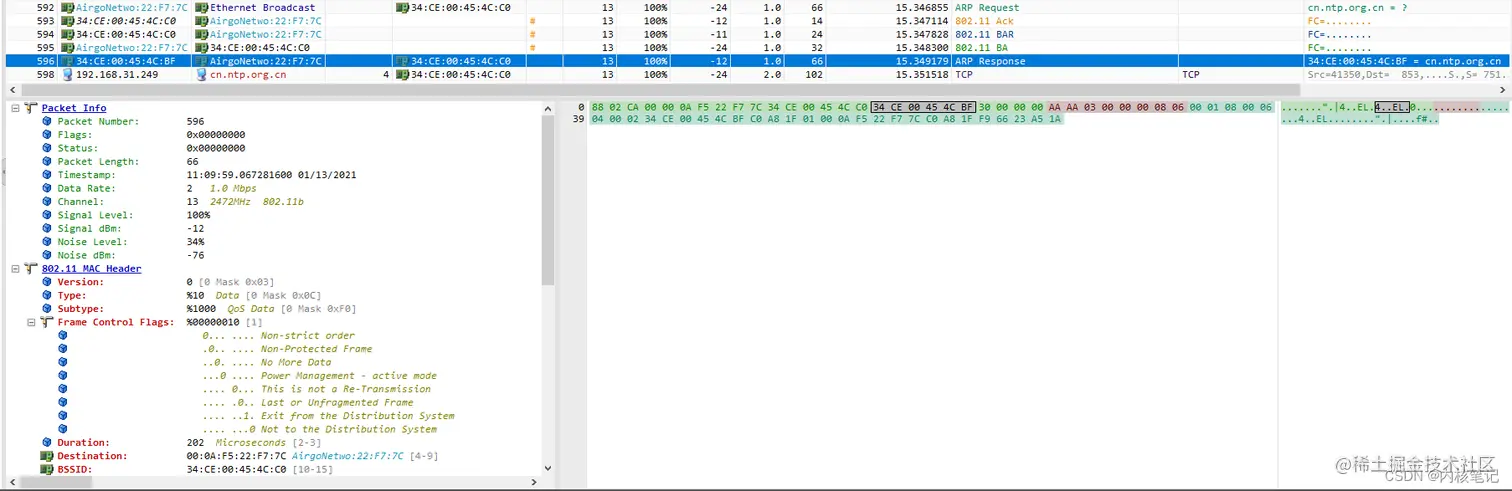

可以看到开始模块的ip为0:0:0:0,后来AP给分配IP后，显示为192.168.31.249
四、ARP
1.在模块分配到有效的IP后，想要进行数据通信时，根据模块的路由表内容确定用于访问AP的转发IP地址是多少。然后模块在自己的本地ARP缓存中检查AP的匹配MAC地址 2.如果模块在ARP缓存中没有找到映射，它将会去询问AP硬件地址，将ARP请求帧广播到本地局域网。模块的IP地址和MAC地址都包括在ARP请求中。本地网络上的每台主机都接收到ARP请求并且检查是否与自己的IP地址匹配。如果主机发现请求的IP地址与自己的IP地址不匹配，它将丢弃ARP请求 3.AP确定ARP请求中的IP地址与自己的IP地址匹配，则将模块的IP地址和MAC地址映射添加到本地ARP缓存中。 4.AP将包含其MAC地址的ARP回复消息直接发送回模块 5.当模块收到从AP发来的ARP回复消息时，会用AP的IP和MAC地址映射更新ARP缓存。ARP缓存是有生存期的，生存期结束后，将再次重复上面的过程。AP的MAC地址一旦确定，模块就能向AP通信了。
