牙叔教程 简单易懂
问题

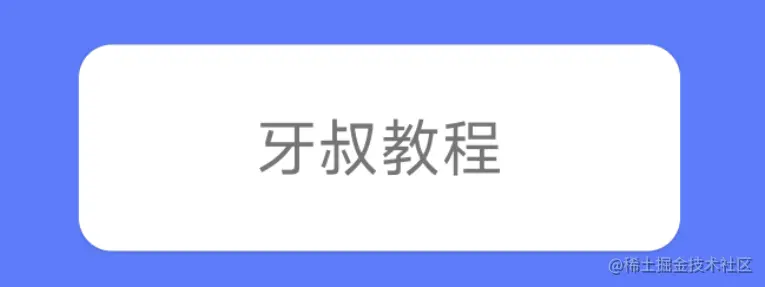

以cardView为例
我们放大四个角看看
左上角
右上角
仔细看可以看到, 直线与圆弧的, 刚刚连接的部位, 有一点点不圆润, 我们今天就处理这个问题
cardView的圆角是怎么弄的
public void draw(Canvas canvas) {
final Paint paint = mPaint;
final boolean clearColorFilter;
if (mTintFilter != null && paint.getColorFilter() == null) {
paint.setColorFilter(mTintFilter);
clearColorFilter = true;
} else {
clearColorFilter = false;
}
canvas.drawRoundRect(mBoundsF, mRadius, mRadius, paint);
if (clearColorFilter) {
paint.setColorFilter(null);
}
}
...
final RoundRectDrawable background = new RoundRectDrawable(backgroundColor, radius);
cardView.setCardBackground(background);
使用canvas画的圆角矩形
我们今天的主题就是用canvas画圆角矩形, 要圆润的那种
为什么圆角不圆润
这要从一条直线说起,
首先我们画一条直线
"ui";
importClass(android.graphics.PorterDuff);
importClass(android.graphics.Color);
/* -------------------------------------------------------------------------- */
ui.layout(
<vertical gravity="center_horizontal">
<canvas id="board" w="300dp" h="300dp"></canvas>
</vertical>
);
let paint = new Paint();
paint.setColor(Color.RED);
paint.setStrokeWidth(2);
ui.board.on("draw", function (canvas) {
canvas.drawColor(Color.TRANSPARENT, PorterDuff.Mode.CLEAR);
canvas.drawLine(0, 0, canvas.getWidth(), canvas.getHeight(), paint);
});

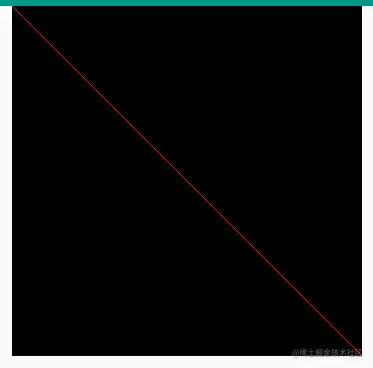

这是一条普通的直线
角度不适合这个教程, 我们把直线画到中间
paint.setStrokeWidth(60);
ui.board.on("draw", function (canvas) {
canvas.drawColor(Color.TRANSPARENT, PorterDuff.Mode.CLEAR);
canvas.drawLine(0, canvas.getHeight() / 2, canvas.getWidth(), canvas.getHeight() / 2, paint);
});

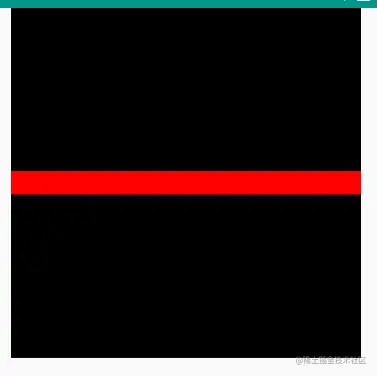

这条线的高度是60px
现在直线在中间, 我在底部画一条同样高度是60px的直线
canvas.drawLine(0, canvas.getHeight() / 2, canvas.getWidth(), canvas.getHeight() / 2, paint);
canvas.drawLine(0, canvas.getHeight(), canvas.getWidth(), canvas.getHeight(), paint);
底部的直线高度还是60, 但是我们能看见的只有30, 另外一半在画板外面
直线就是这样的, 下面我们来看看圆角矩形
绘制圆角矩形的方法
函数名称：public void drawRoundRect (RectF rect, float rx, float ry, Paint paint)
参数说明：
rect：RectF对象。
rx：x方向上的圆角半径。
ry：y方向上的圆角半径。
paint：绘制时所使用的画笔。
先构造rect
let rect = new RectF(0, 0, board.getWidth(), board.getHeight());
再画圆角矩形
canvas.drawRoundRect(rect, rx, ry, paint);

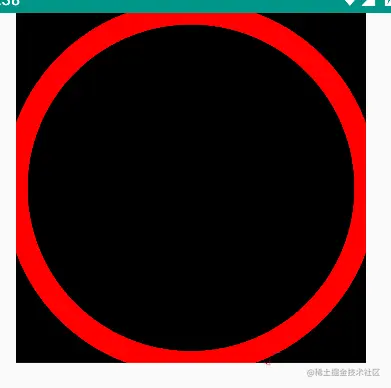

可以看到, 这个圆角矩形, 也就是这个圆, 它在上下左右贴近正方形四边的时候, 笔画变细了,
因为有一半漏到画板外面了, 我们也看不见

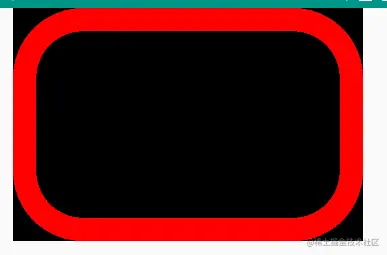

我们修改一下画板高度, 看看圆角矩形的样子
\
从图中可以看到, 圆角矩形挨着长方形四条边的地方, 都有半截漏到了画板外面,
但是有一部分是没有漏到外面的, 那就是四个角的四条弧,
这就是为什么觉得圆角不圆润的原因,
这就是为什么感觉圆弧比直线粗一点的原因所在
解决圆角矩形直线和圆弧粗细不一样的方法
那这个问题怎么解决呢?
我们把四条边的直线, 往里面推一推, 压一压, 都看见不就好啦!
这个主要是修改参数rect, 左上右下都往里面压30px
let k = 30;
let rect = new RectF(0 + k, 0 + k, board.getWidth() - k, board.getHeight() - k);
\

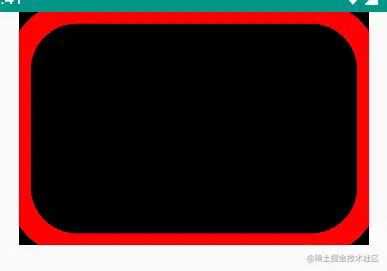

和上面的圆角矩形比一下, 这个效果要好很多
实际效果
我们来给textview添加圆角背景
function setBackground(view, offset) {
offset = offset || 0;
let rect = new RectF(0 + offset, 0 + offset, view.getWidth() - offset, view.getHeight() - offset);
let rx = view.height;
let ry = rx;
var drawable = new android.graphics.drawable.Drawable({
draw: function (canvas) {
canvas.drawRoundRect(rect, rx, ry, paint);
},
});
view.setBackgroundDrawable(drawable);
}

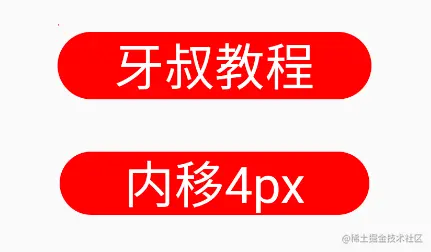

看上去没什么区别,
我们再用另外一种办法试试: 裁剪画布
function setBackground(view, offset) {
offset = offset || 0;
let rect = new RectF(0 + offset, 0 + offset, view.getWidth() - offset, view.getHeight() - offset);
let rx = view.height;
let ry = rx;
let path = new Path();
path.addRoundRect(rect, rx, ry, Path.Direction.CW);
var drawable = new android.graphics.drawable.Drawable({
draw: function (canvas) {
canvas.drawColor(Color.TRANSPARENT, PorterDuff.Mode.CLEAR);
canvas.clipPath(path);
canvas.drawColor(Color.BLUE);
},
});
view.setBackgroundDrawable(drawable);
}
除了背景小了一圈, 圆弧那里, 还是没有看到什么特别明显的区别, 该有锯齿还是有锯齿

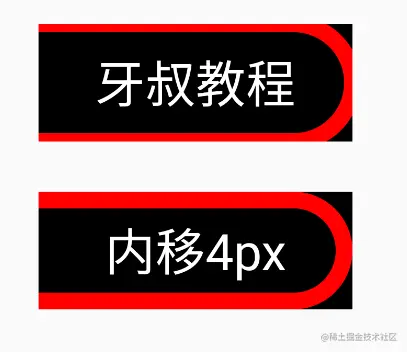

我们再用空心描边试试
paint.setStyle(Paint.Style.STROKE);
从图中可以看出, 之所以没有区别, 是因为画笔描边, 就算超出了view的区域, 仍然是可见的,
除非你限制view区域之外的描边看不见.
黑色是view的区域, 为什么画笔的描边在区域之外还能显示呢?
当我把圆角矩形向左挪动100个像素的时候, 画笔的描边就只显示view的黑色区域内部了, 这样我觉得才是正常的;
我觉得这是autojs的bug,
view绘制的时候, 只能在view内部, 正常是不应该超出view区域, 否则会遮挡其他控件.
环境
雷电模拟器：9.0.17
Android版本: 9
Autojs版本: 9.2.10
