大数据Shuffle原理

一、Shuffle概述

MapReduce中，存在Map,Shuffle,Reduce三个阶段。

1.1 Map阶段

是在单机上对一小块数据计算的过程

1.2 Shuffle阶段

在map阶段基础上，进行数据移动，为后续的reduce阶段做准备

1.3Reduce阶段

对移动后的数据进行处理，依然是在单机上处理一小份数据

1.4为什么shuffle对性能非常重要

M*R次网络连接
大量的数据移动 *
数据丢失风险
可能存在大量的排序操作
大量的数据序列化、反序列化操作
数据压缩

二、Shuffle算子

2.1 4类算子

repartition
coalesce、repartition
ByKey
groupByKey、reduceByKey、aggregateByKey、combineByKey、sortByKey、sortBy
groupByKey
cogroup、join、leftOuterJoin、intersection、subtract、subtractByKey
join
cogroup,join,leftOuterJoin,intersection
Distinct
distinct

2.2 宽依赖、窄依赖

窄依赖
父RDD的每个分片被多个子RDD的一个分片所依赖
宽依赖
父RDD中的每个分片可能被子RDD中的多个分片所依赖

2.3 Shuffle Dependency构造

创建shuffle的RDD时，会创建Shuffle Dependence来描述Shuffle相关的信息

三、Shuffle过程

3.1 Hash Shuffle-写过程

每个partition会映射到一个独立文件

优点：不需要排序
缺点：打开，创建的文件过多
写数据优化
每个partition会映射到一个文件片段

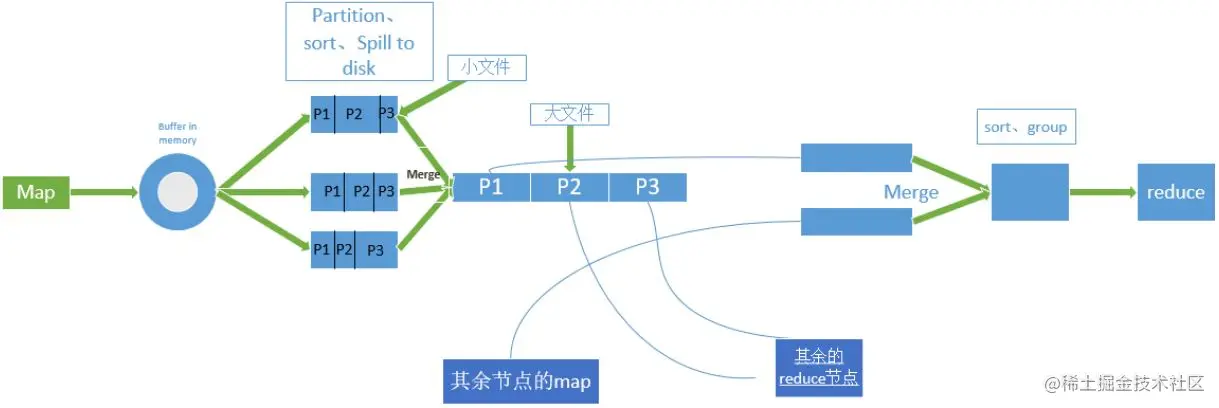

3.2 Sort shuffle：写数据

每个task生成一个包含所有partition数据文件

优点：打开的文件少、支持map-side combine
缺点：需要排序

TungstenSortShuffle

优点：更快的排序效率，更高的内存利用效率
缺点：不支持map-side combine

3.3 Shuffle 读数据

每个reduce task分别获取所有map tasK生产的属于自己的片段

3.4 Shuffle 过程的触发流程

Collect Action=>SubmitJob=>GetDependencies=>RegisterShuffle

3.5 Shuffle Handle的创建

SerializedShuffleHandle:支持mapside combine或partitions小于spark.shuffle.sort.bypassMergeThreshold,支持mapside combine、serializer、relocation或partitions
SerializedShuffleHandle:SerializedShuffleHandle:支持mapside combine或partitions小于spark.shuffle.sort.bypassMergeThreshold,不支持mapside combine、serializer、relocation及partitions
BypassMergeSortShuffleHandle:不支持mapside combine且partitions小于spark.shuffle.sort.bypassMergeThreshold,不支持mapside combine、serializer、relocation及partitions
三种不同的ShuffleHandle对用三种不同的ShuffleWriter实现 BypassMergerSortShuffleHandle --> BypassMergeSortShuffleWrite
SerializedShuffleHandle --> UnsafeShuffleWriter
BaseShuffleHandle --> SortShuffleWriter

3.6 Writer实现

BypassMergeShuffleWriter
优点：不需要排序
缺点：写操作时会打开大量文件
unsafeShuffleWriter
优点：数据写入后不再反序列化
SortShuffleWriter
支持combine 需要combine时，使用PartitionedAppendOnlyMap,本质是个HashTable 不需要combine时PartitionedPairBuffer本质是个array

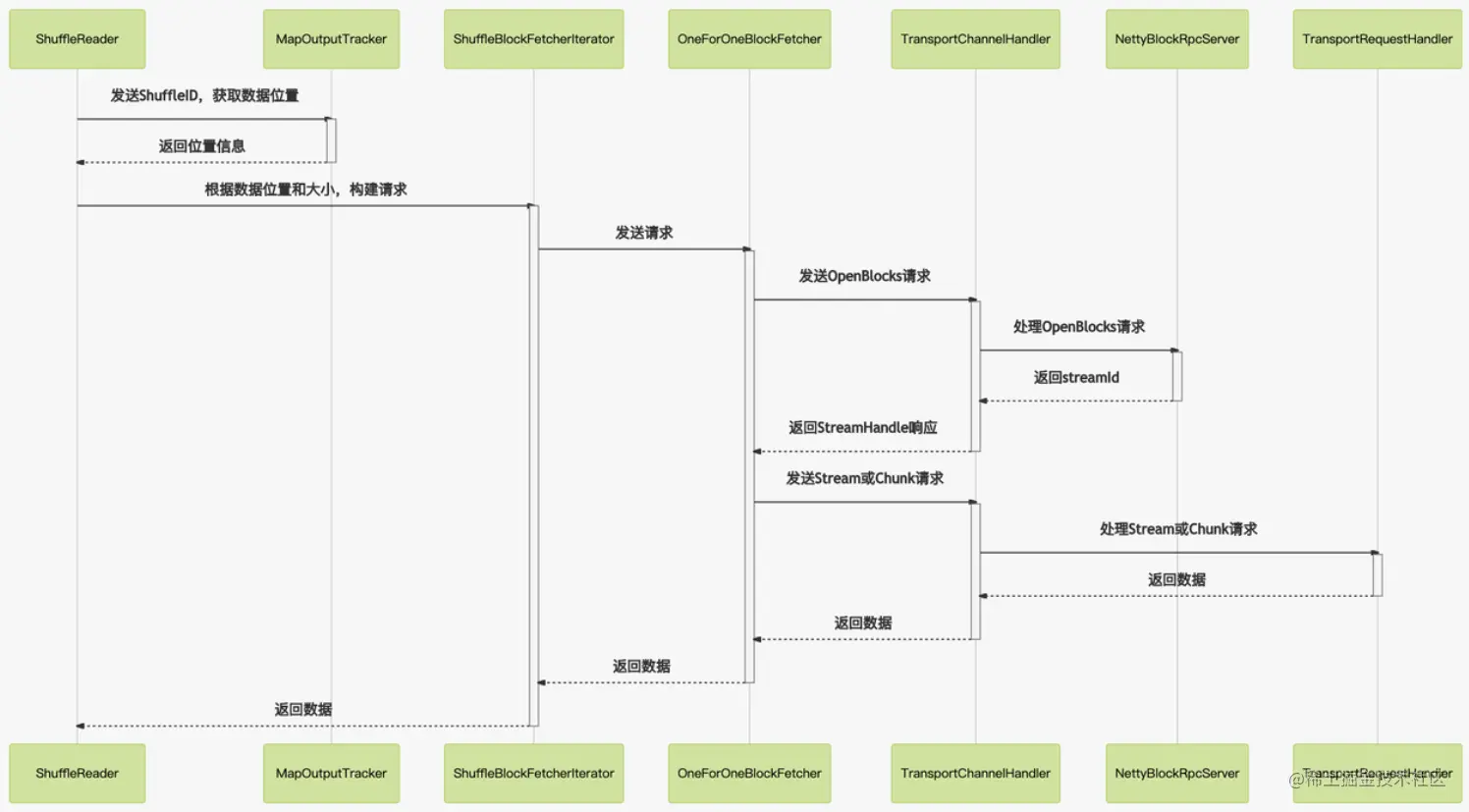

3.7 Reader实现-网络时序图

基于netty的网络通信框架
位置信息记录在MapOutputTracker中会发送两个类型的请求： openBlock请求 chunk请求或Stream请求

Reader实现-shuffleBlockFetchInetrator 区分Local和remote

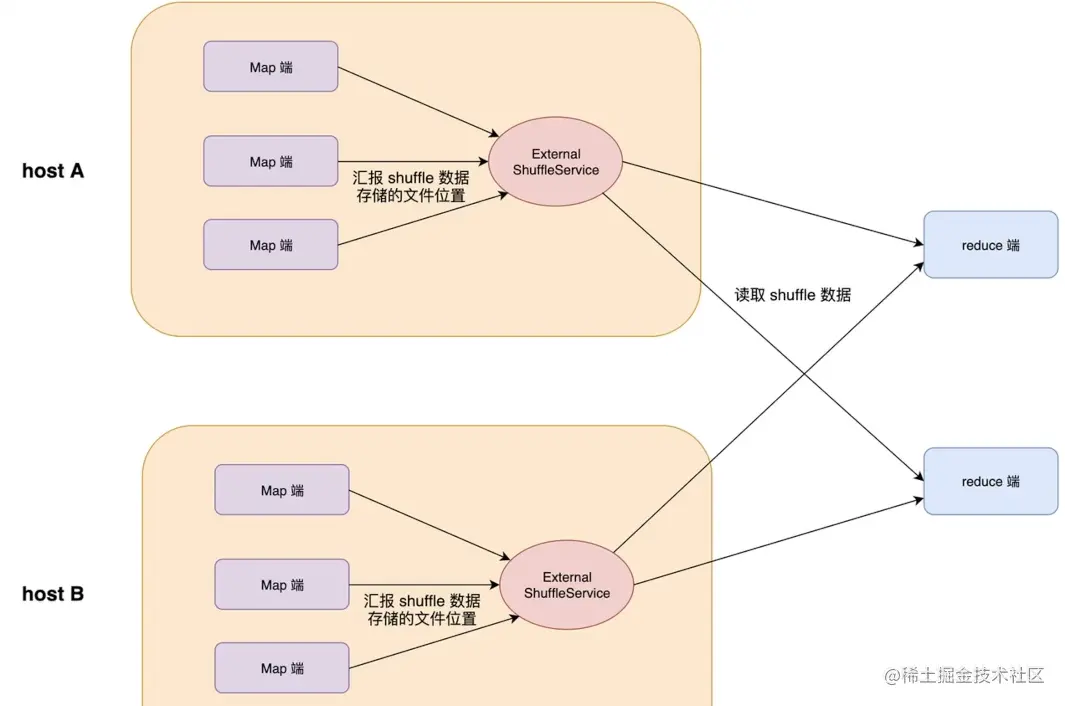

Read实现-External Shuffle Service ESS作为一个存在每个节点上的agent为所有Shuffle Reader提供，从而优化了Spark作业的资源利用率，MapTask在运行结束后正常退出

3.9 Shuffle优化使用技术-Zero Copy

DMA: 直接存储器存取，是指外部设备不通过CPU而之间与系统内存交换数据的接口技术

3.10 Shuffle优化使用的技术：Netty

3.11 Shuffle优化

避免shuffle
使用broadcast替代join

3.12 Shuffle参数优化

spark.default.parallelism && spark.sql.shuffle.partitions ...

3.13 Shuffle倾斜优化

什么叫Shuffle倾斜？
一个map task需要处理很多数据，而其他的map task数据少
倾斜影响
作业时间变长
Task OOM导致作业失败
常见的倾斜处理方法
提高并行度（参数调整调吞吐量）优点：足够简单
缺点：只缓解、不根治 Spark AQE Skew Join AQE根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成效的子分区，然后各自进行join。
