一.Shuffle概述

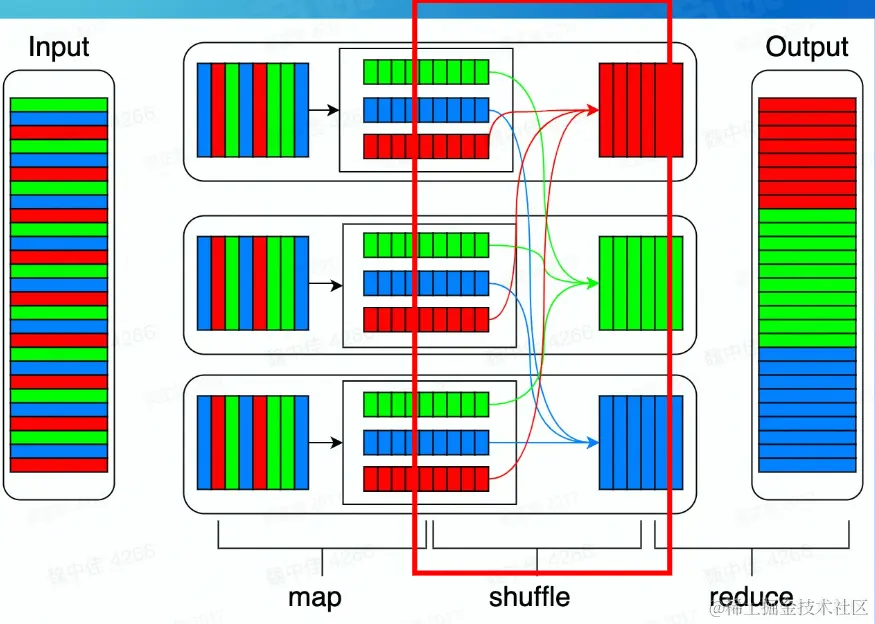

1.MapReduce概述

在Map、Shuffle、Reduce三个阶段

2.Map阶段

在单机上进行的针对一小块数据的计算过程

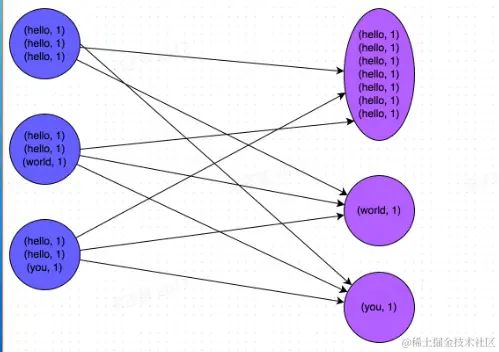

3.Shuffle

在map阶段的基础上，进行数据移动

4.Reduce

对移动后的数据进行处理，依然是在单机上处理一小份数据

5.Shuffle重要性

• M*R网络连接
• 大量的数据移动
• 数据丢失风险
• 可能存在大量的排序操作
• 大量的数据序列化、反序列化操作
• 数据压缩

二.Shuffle算子

1.Shuffle算子分类

• Repartition(改变数据分区)
• ByKey(给数据一个key，把hey相同的组合在一起)
• join把数据放在一起
• Distinct

2.Spark中对shuffle的抽象

• 窄依赖：父RDD的每个分片至多被子RDD中的一个分片所依赖
• 宽依赖：父RDD中的分片可能被子RDD中的多个分片所依赖

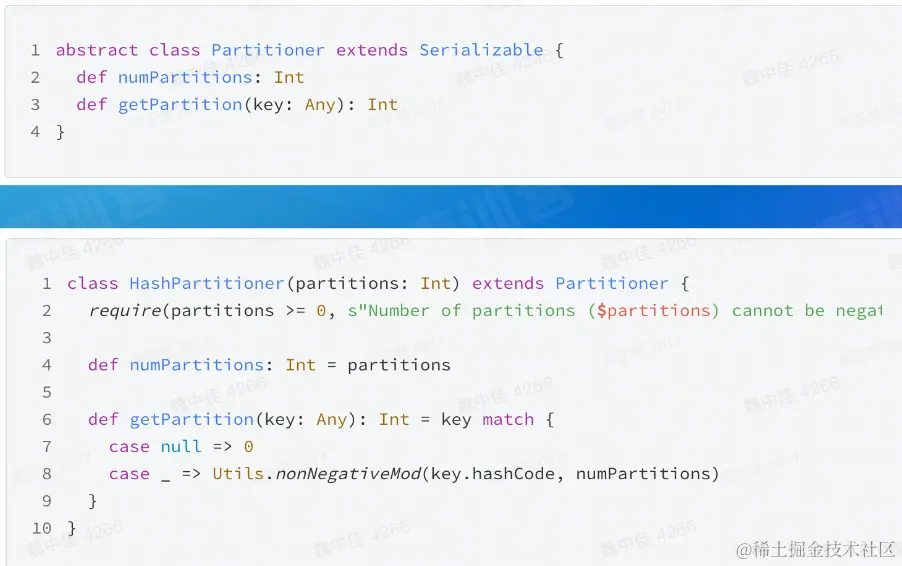

3.Shuffle Dependency构造-Partitioner

• 两个接口：numberPartitions、getPartition
• 经典实现：HashPartitioner

4.Shuffle Dependency构造-Aggregator

• createCombiner：只有一个value的时候初始化的方法
• mergeValue：合并一个value到Aggregator中
• mergeCombiners：合并两个Aggregator

三.Shuffle过程

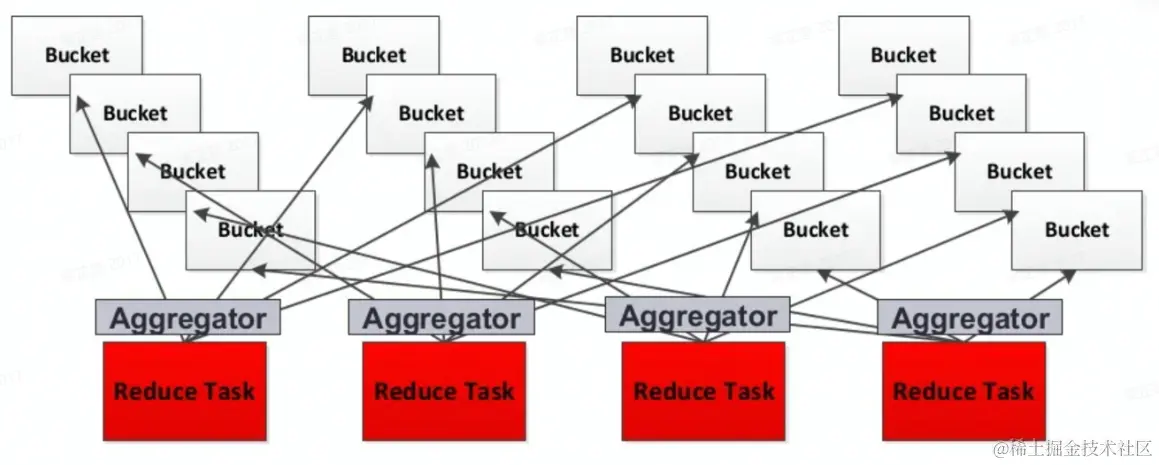

1.Hash Shuffle:

生成的和打开的文件太多，资源消耗多 优化：每个partition会映射一个文件片段

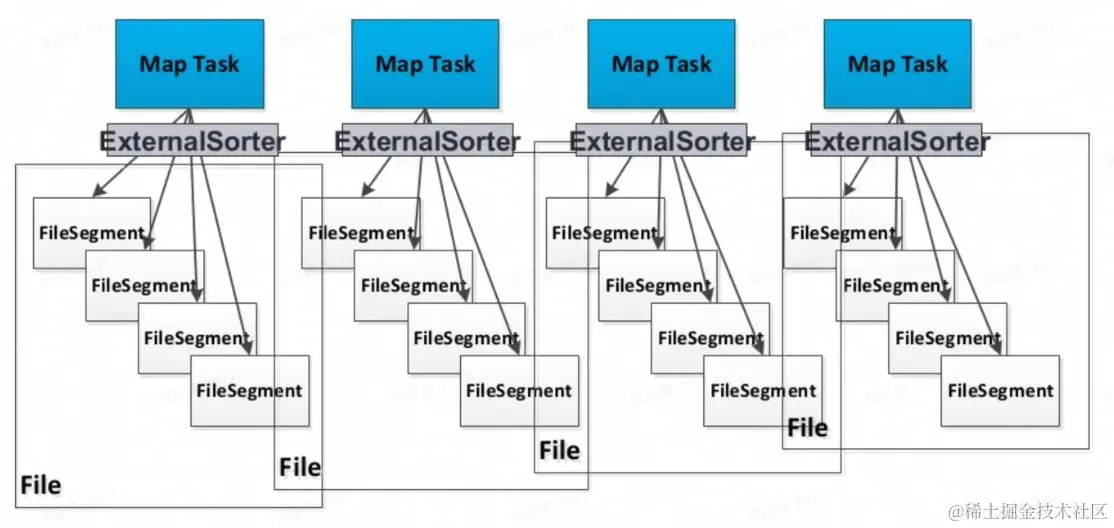

2.Sort shuffle（写数据）

每个task生成一个包含所有partition数据的文件

3.Shuffle（读数据）

每个reduce task分别获取所有map task生成的属于自己的片段

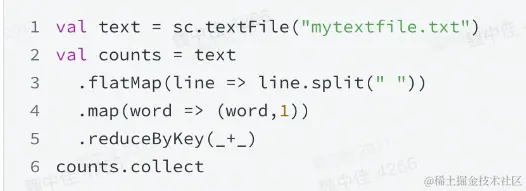

4.Shuffle过程的触发流程

Collect Action->SubmitJob->GetDependencies->RegisterShuffle

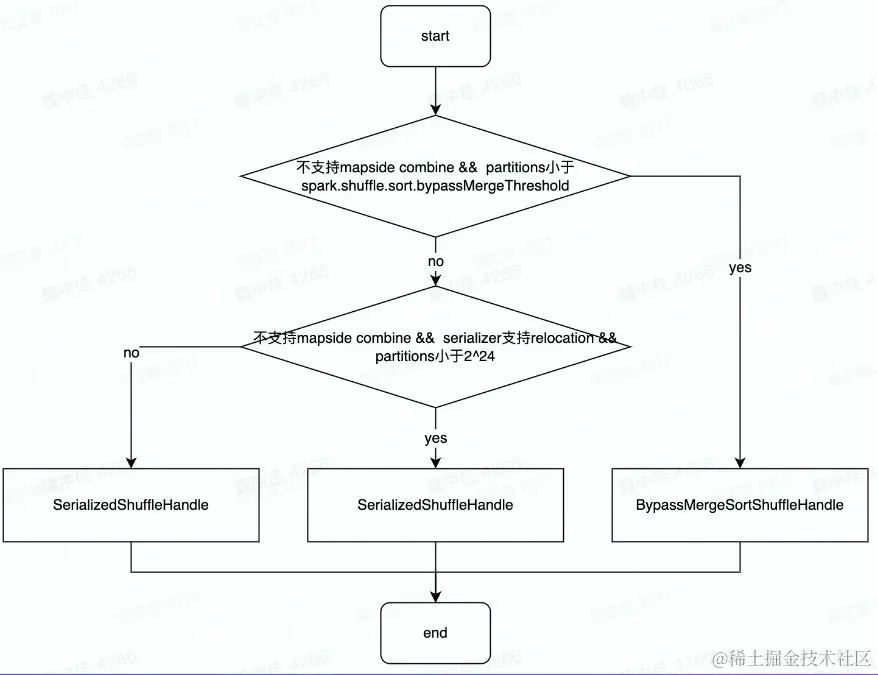

5.Shuffle Handle的创建

Register Shuffle时做的最重要的事情是根据不同条件创建不同的shuffle Handle

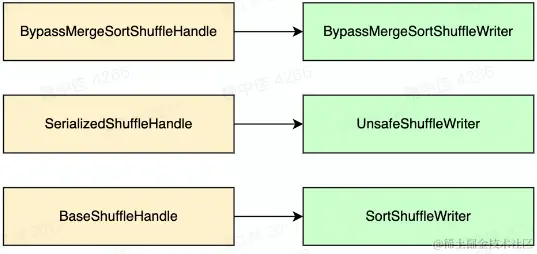

6.Shuffle Handle与Shuffle Writer的对应关系

7.Write实现-BypassMergeShuffleWriter

• 不需要排序，节省时间
• 写操作的时候会打开大量文件
• 类似于Hash Shuffle

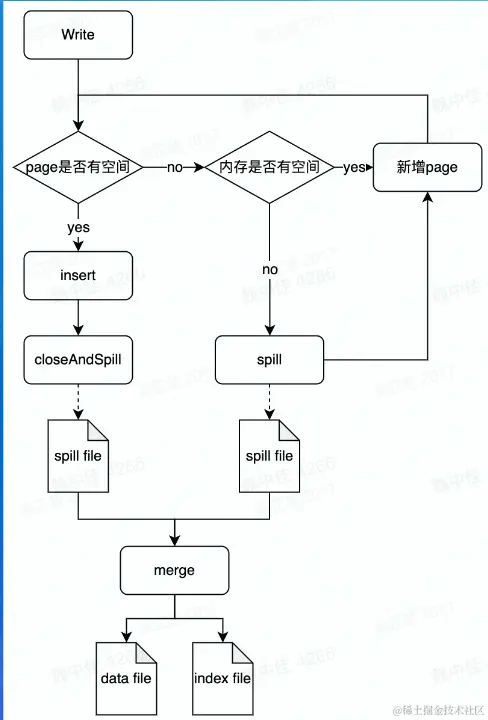

8.Write实现-UnsafeShuffleWriter

• 使用类似内存页存储序列化数据
• 数据写入后不再反序列化

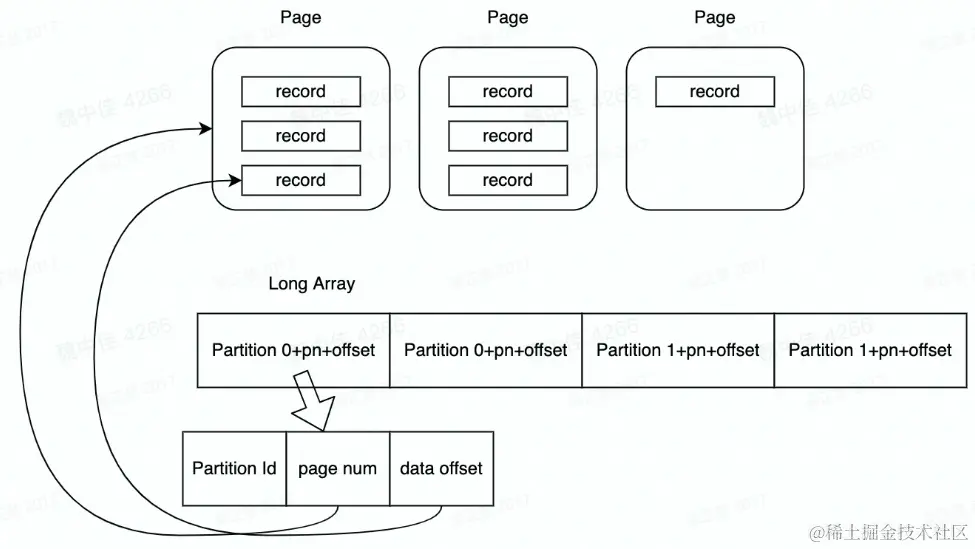

9.Writer实现-UnsafeShuffleWriter

• 只根据partition排序Long Array
• 数据不移动

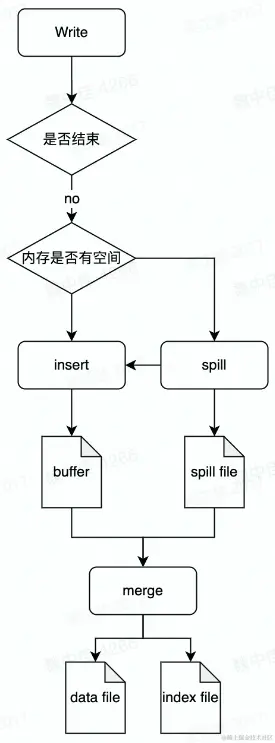

10.Writer实现-SortShuffleWriter

• 支持combine
• 需要combine时，使用PartitionedAppendOnlyMap，本质是个HashTable
• 不需要combine时PartitionedPairBuffer本质是个array

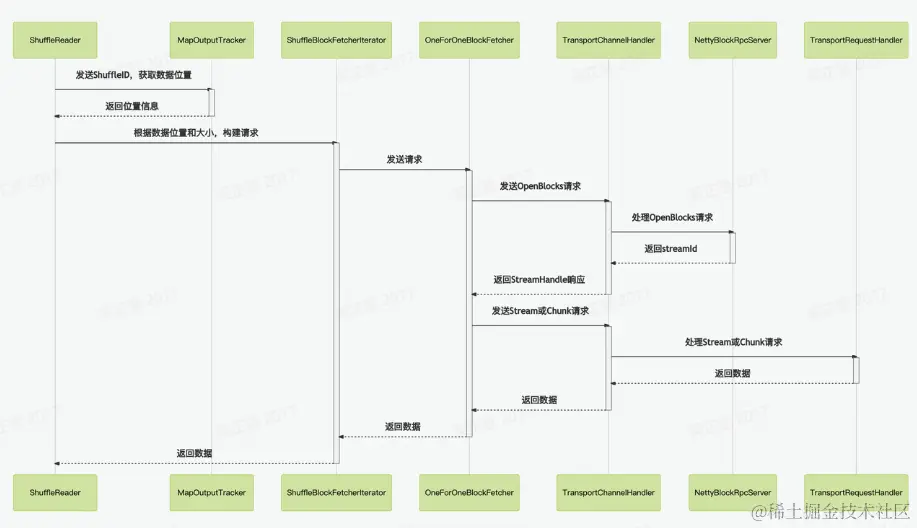

11.Reader实现-网络时序图

• 使用基于netty的网络通信架构
• 位置信息记录在MapOutputTracker中
• 主要会发送两种类型的请求：OpenBlocks、Chunk、Stream

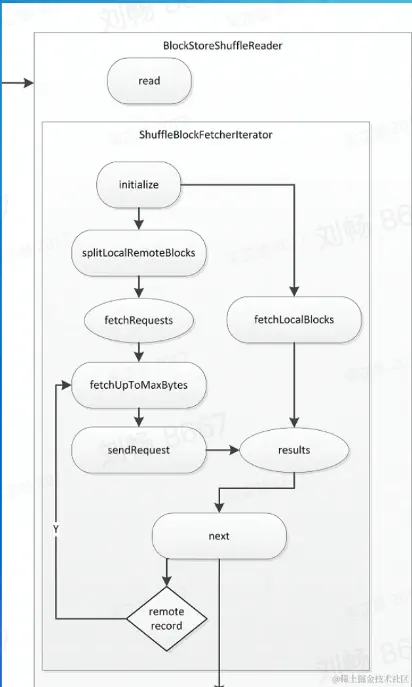

12.Reader实现-ShuffleBlockFetchLterator

• 区分local和remote节省网络消耗
• 防止OOM

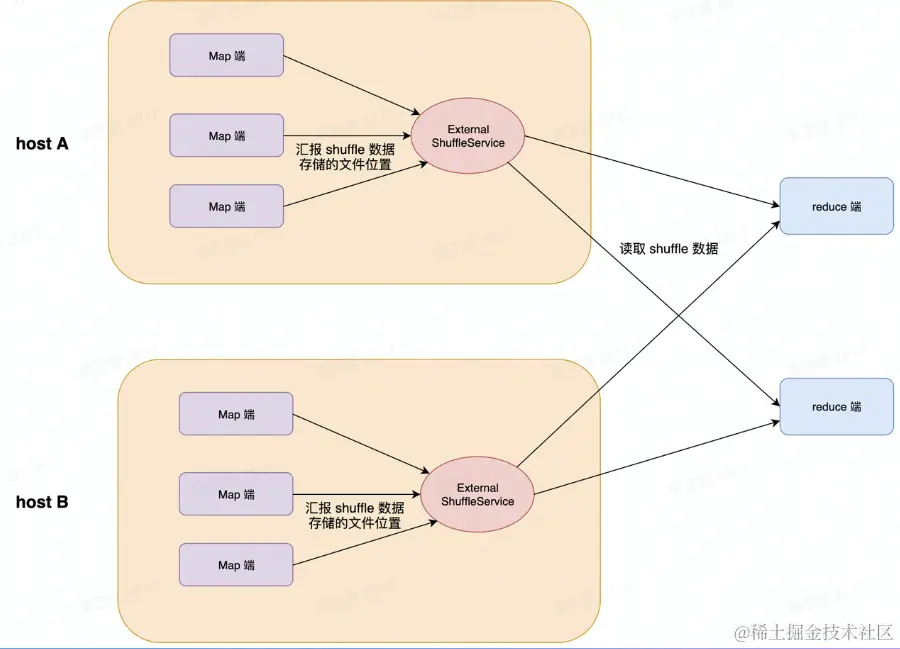

13.Read实现-External Shuffle Service

ESS作为一个存在于每个节点上的agent为所有shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出

14.Zero Copy

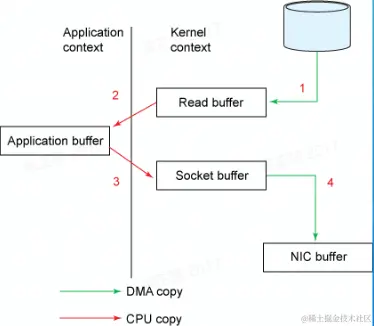

• 不使用zero copy

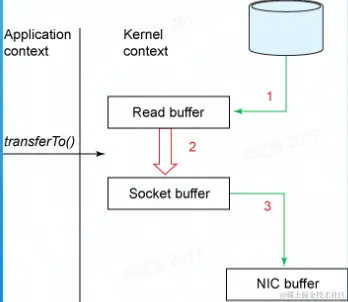

• 使用sendfile

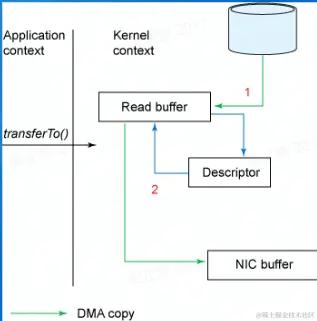

• 使用sendfile+DMA gather copy

15.Netty Zero Copy

• 可堆外内存，避免JVM堆外内存的数据拷贝
• CompositeByteBuf、Unpooled.wrappedBuffer、ByteBuf.slice，可以合并、包装、切分数组，避免发送内存拷贝
• Netty使用FileRegion实现文件传输，FileRegion底层封装了FileChannel#transferTo()方法，可以将文件缓冲区的数据直接传输到目标Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

16.Shuffle优化

• 避免shuffle
• 使用broadcast替代join

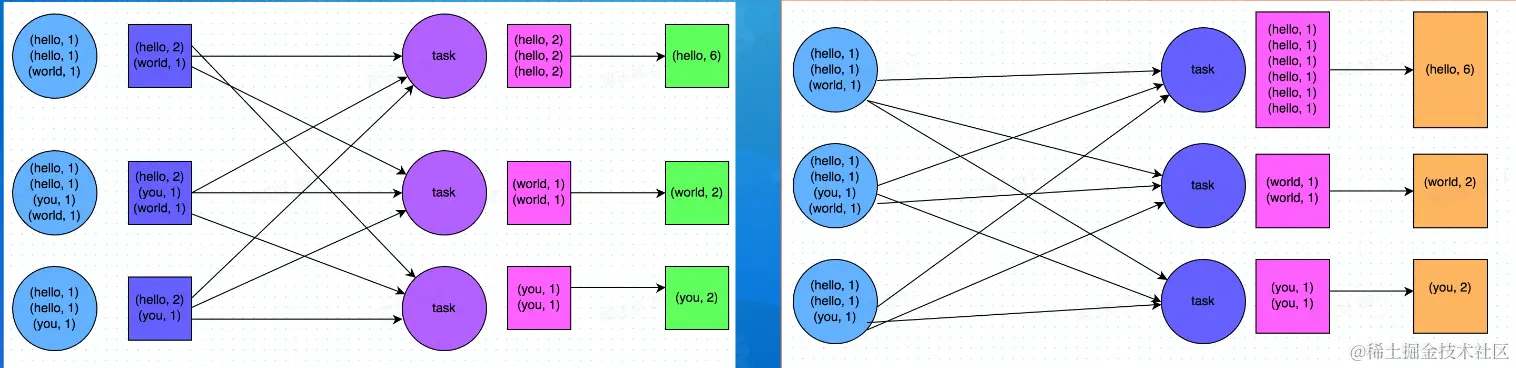

• 使用可以map-side预聚合的算子

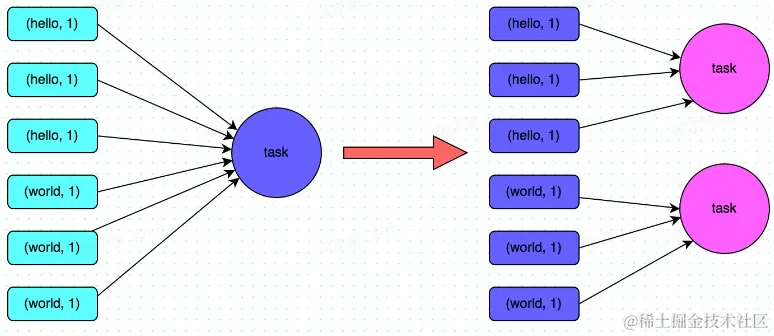

17.shuffle倾斜优化

影响：

• 作业运行时间变长
• Task OOM导致作业失败

处理方法：

• 提高并行度（简单，但不根治）

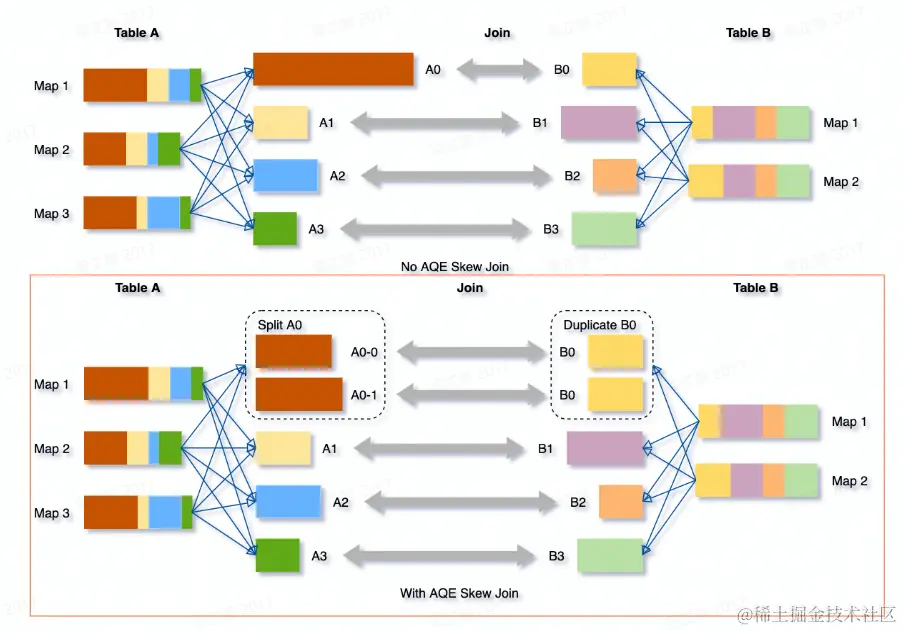

18.Spark AQE Skew Join

AQE根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的子分区，然后各自进行join。
