大数据架构发展历史
graph LR
id1[史前阶段到2006] --> id2[Hadoop] --> id3[Spark] -->id4[Flink]
传统数仓 分布式 批处理 流计算
Oracle Map-reduce 流处理 实时，更快
单机 离线计算 SQL高阶API 流批一体
黑箱使用 内存迭代计算 Streaming/Batch SQL
流式计算用处
监控场景
金融监控
实时推荐
...

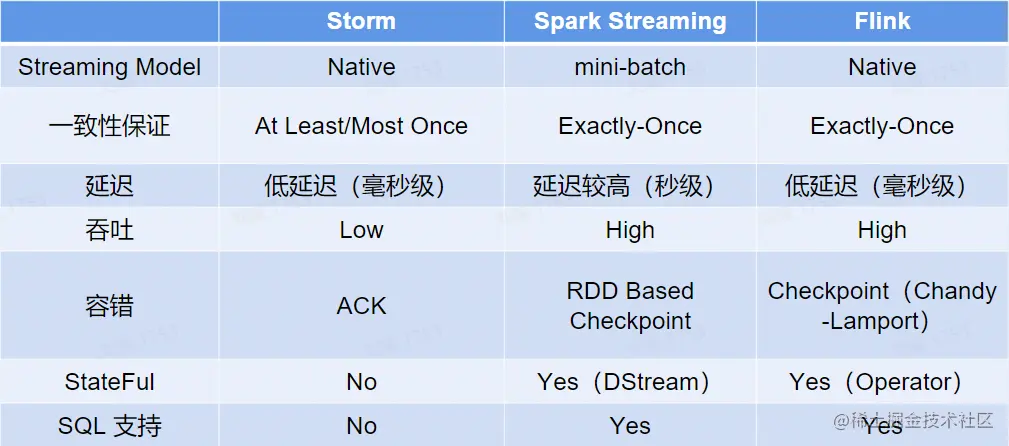

流式计算框架对比
Flink社区开源生态
Flink整体架构

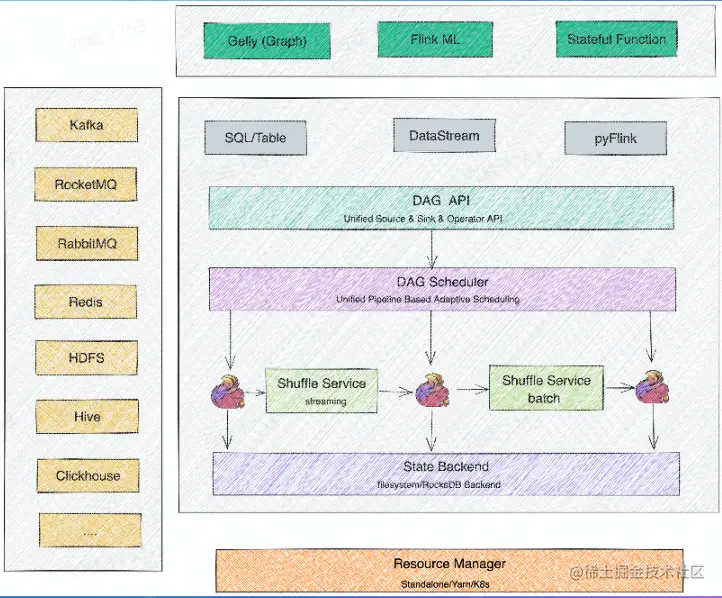

FLink分层架构
分为四个层次：
SDK层：SDK目前总共三类（SQL/Table DataStream Python）
执行引擎层：提供了统一的DAG图，用来描述数据处理的Pipeline，不管是流还是批，都会转换成DAG，调度层再将DAG转换为Task,Task之间通过Shuffle传输数据
状态存储层：负责存储算子的状态信息
资源调度层：Flink支持部署再多种环境下
Flink核心组件
JobManager：负责整个业务的协调工作，包括调度Task，触发协调的Task做CheckPoint，协调容错恢复等
TaskManager：负责执行一个DataFlowGraph的各个task以及data streams的buffer和数据交换
JobManager职责
Dispatcher：接收作业，拉起JobManager来执行作业，并再JobManager挂掉后恢复作业
JobMaster：管理一个Job的整个生命周期，会向ResoureManager申请一个slot，并将task分配至TM上
ResoureManager：负责slot资源的管理调度，TM拉起后会向RM注册
Flink作业示例

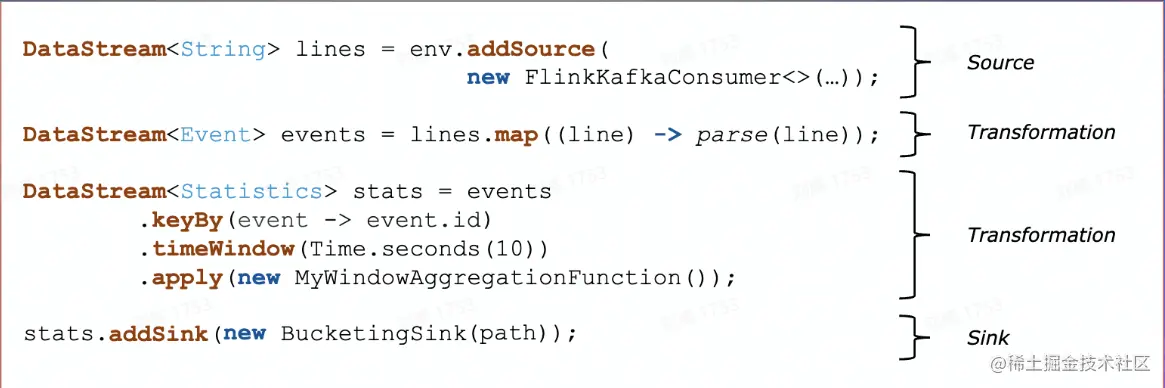

流式WordcCount示例，从kafka读取一个实时数据流每十秒统计一次单词出现的个数，DataStream实现代码如下

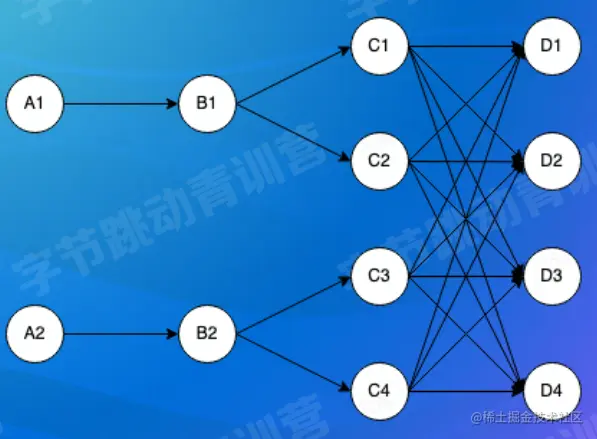

Dag图如下

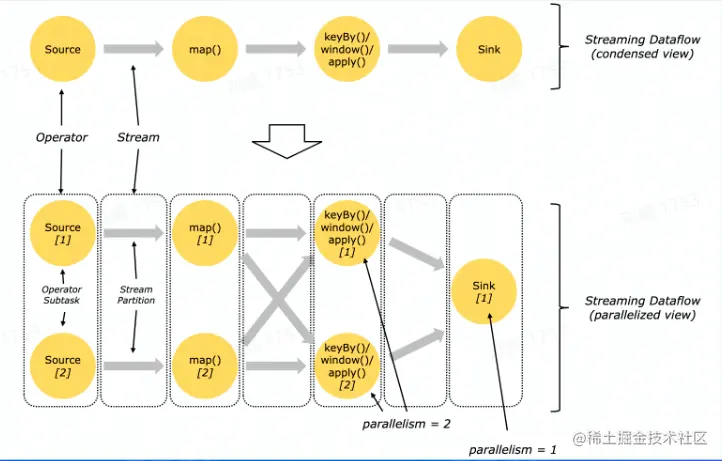

sink算子并发配置为1其余算子并发配置为2，那么SDG->PD过程如下
为了更加高效的分布式执行，Flink会尽可能的将不同的oprator Chain一块形成task

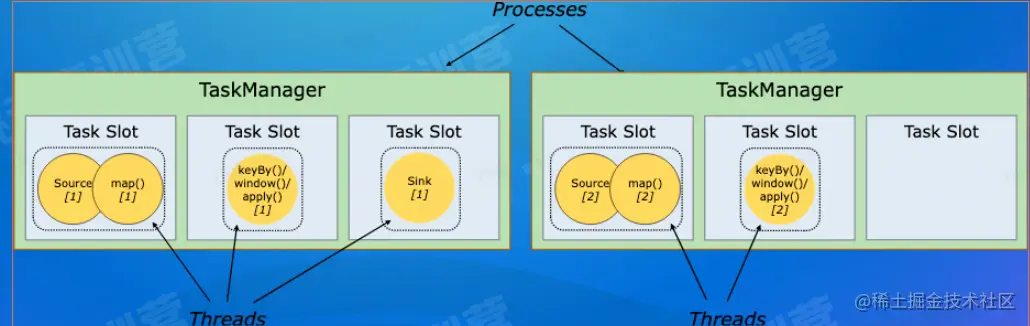

最后将task调度至TM的Slot上执行，一个slot只能运行同一个task的subtask
Flink流批一体实现
大部分的业务同时需要流与批两种系统，如果不做到流批一体将需要开发两遍，极大的浪费人力成本，同时数据链路冗余，且数据接口不一致

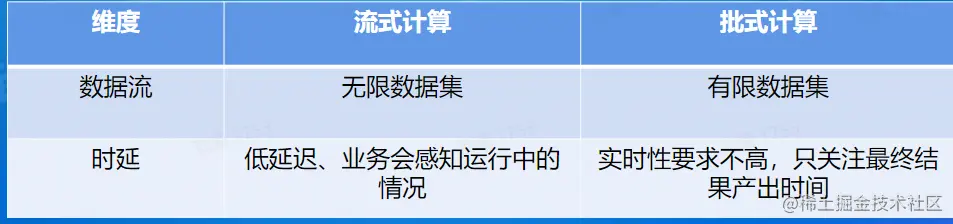

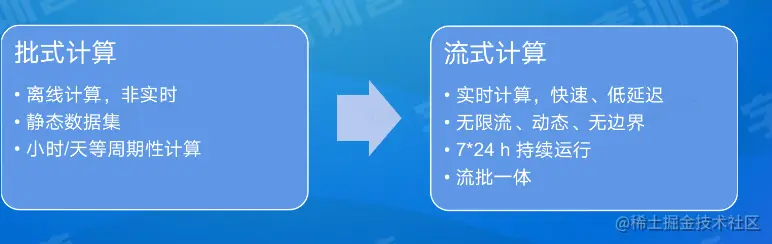

流/批业务场景特点：
流批一体，将有界数据集当作一种特殊的数据流，理论上可以用一套引擎架构来解决上述场景，只需要对不同的场景做相应的扩展性，并允许做出不同的优化
无边界的数据流可以通过时间片的切分成有界的数据流，所以Flink可以支持有界与无界数据流，做到流批一体

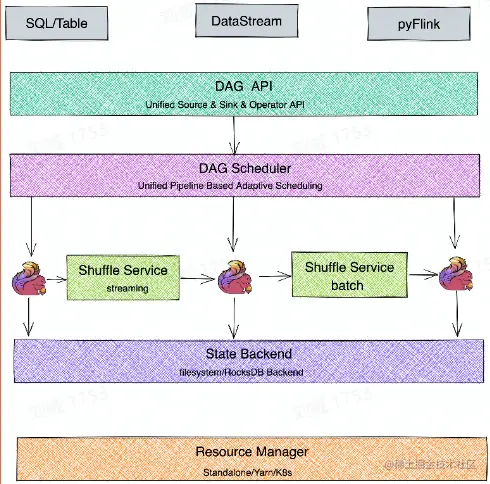

通过以下模块做到流批一体
scheduler层将DAG转换成分布式环境下可以执行的task

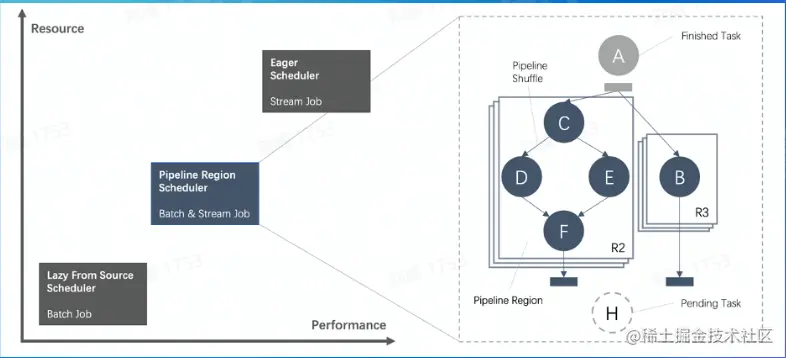

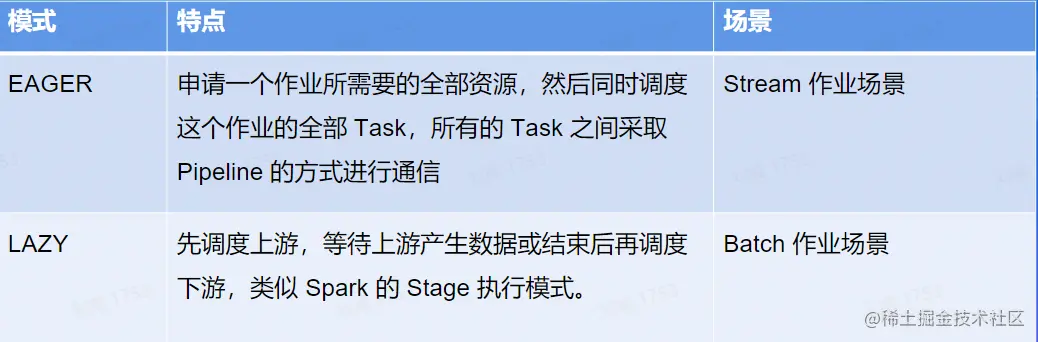

Flink支持以下两种调度方式
Eager模式需要足够的资源，会调度所有的任务
Lazy模式最小调度一个task,集群中只需要一个slot即可运行
Scheduler层
由pipeline的数据交换方式连接的task构成一个Pipeline Region
无论流批都按Pipeline Region粒度申请资源和调度任务

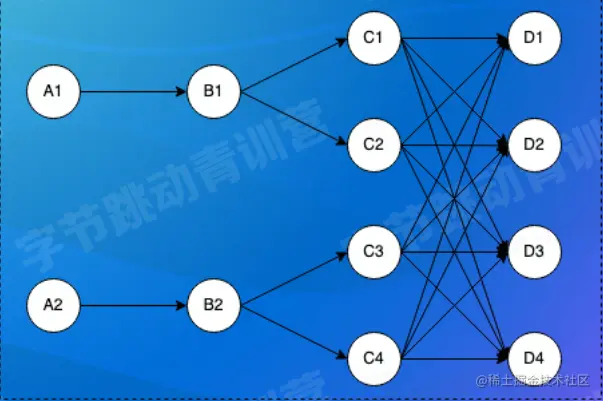

ALL_EDGES_BLOCKING
所有task之间数据交换都是按照BLOCKING模式
分为12个task
ALL_EDGES_PIPELINED
所有task之间数据交换都是按照PIPELINED模式
分为1个task
Shuffle Service层
在分布式计算中，用来连接上下游数据交互的过程叫Shuffle
分布式计算中所有遇到的上下游衔接都叫Shuffle
不同的分布式计算引擎中Shuffle的实现不同

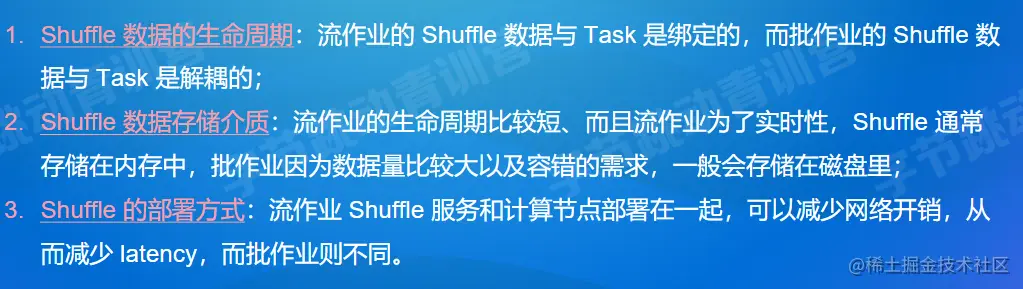

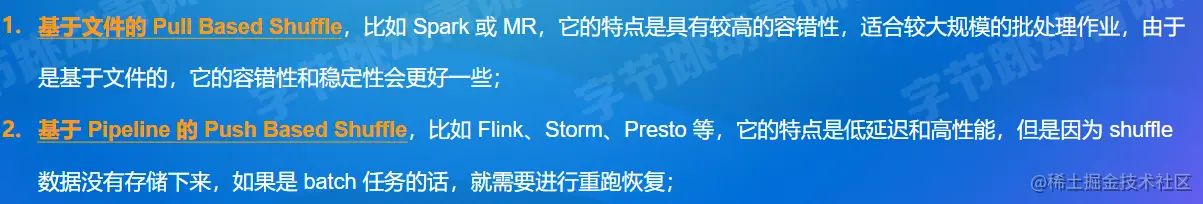

流批之间Shuffle的差异:
在Stream和OLAP中，为了性能要求，通常使用基于Pipeline的shuffle模式
一般会选取Blocking的shuffle过程

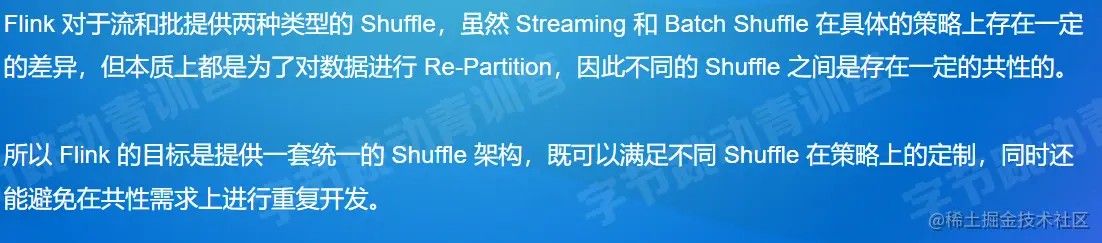

为了统一shuffle过程,flink实现了一个Pluggable的Shuffle Service，并抽象出了一些公共模块

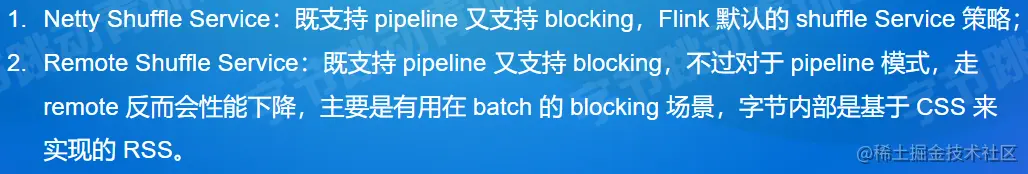

目前开源社区一支持
经过改造之后,Flink已经在DataStream,调度，Shuffle Service层均完成对流批的支持
