d2l笔记，原书地址：d2l.ai

14.3 目标检测与边界框

边界框的两种主要表示方法：

  • (左上角x，左上角y，右下角x，右下角y)
  • (中心点x，中心点y，宽，高)

图片的左上角为坐标原点，向右和向下都为正值

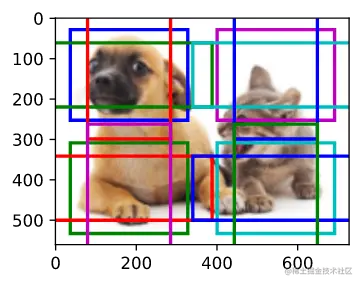

14.4 锚框 Anchor Box

锚框是指在中心点设置在每个像素点的、不同大小和宽高比的备选边界框。

给定一系列缩放比例和一系列宽高比，对每个像素点都生成锚框的话，计算量会过大。

通常的做法是，取缩放比例中的第一个值，搭配所有的宽高比，再取宽高比中的第一个值，搭配所有的缩放比例，如此生成锚框。

可以用IoU来评价锚框与真实框的匹配程度，即交集/并集

训练时，需要为每个锚框指定两个标签，即类别与偏移：

  1. 所有的锚框和真实框之间的IoU构成一个矩阵
  2. 找出矩阵中IoU的最大值，将真实框的类别指定给对应的锚框，然后将此最大值所在行和列的值清零
  3. 重复上一步，直至所有的值被清零；因为锚框的数量大于真实框的数量，所以还有一些锚框没有被指定类别
  4. 根据预先设定的一个IoU阈值，对于每个还没有被指定类别的锚框，如果其IoU最大的真实框的IoU大于阈值，则将该锚框的类别指定为该真实框的类别，否则将锚框的类别指定为背景
  5. 指定锚框的类别时，会同时计算出该锚框与对应的真实框的偏移量

预测时，首先得出预测的锚框，给出预测的类别和偏移量，然后据此计算出预测的边界框。由于对于同一个目标会给出许多个预测框，我们需要通过NMS算法来合并它们。步骤如下：

  1. 将所有预测框按照置信度逆序排列
  2. 对于置信度最大的预测框，将所有与它的IoU在某个阈值以上的预测框都从列表中去掉，也就是说与置信度最大的预测框过于相似的预测框都会被去掉
  3. 继续处理置信度第二大的预测框，直至所有的预测框都被处理
  4. 最终保留下来的预测框，两两之间的IoU都小于阈值
  5. 实践中，可以在NMS之前和之后将置信度较低的预测框排除掉

14.5 多尺寸目标检测

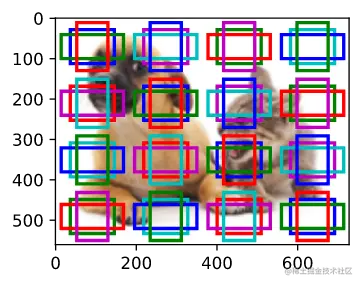

如果对每个像素点都生成一系列锚框，那么计算量会过大。我们可以将图片分割成m * n块区域，只在每个区域的中心点设置锚框。不同的m和n就会得到不同大小的区域，配合适当的尺寸和宽高比，就得到了多尺度的锚框。

image.png image.png

用于分割区域的图片可以是CNN的中间特征图。在CNN中靠后的中间特征图具有更大的感受野，适合检测更大的目标。

14.6 目标检测数据集

由于主流的数据集都很大，作者构造一个小型的香蕉数据集

14.7 Single Shot Multibox Detection（SSD 模型）

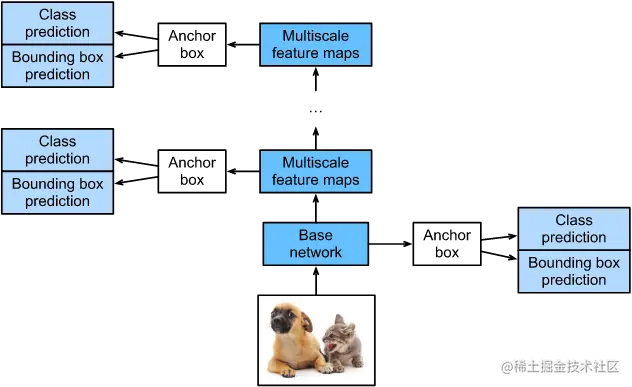

SSD模型

  1. 首先是一个去头的CNN，用于生成特征图
  2. 然后是多个多尺寸特征图，分割区域数依次减半，区域面积依次翻倍，用于检测不同大小的目标。在特征图的每个像素点生成锚框。
  3. 每个多尺寸特征图都分别连接类别层和边界框层，类别层输出类别数+1个值（包含背景），边界框层输出4个值，即边界框坐标

损失函数

涉及到类别和边界框两方面。类别可以直接使用交叉熵。边界框是一个回归问题，但一般不使用二阶的MSE，而使用一阶的MAE

训练过程

  1. 根据多尺寸特征图生成锚框，通过前向传播计算出每个锚框的类别和偏移
  2. 根据训练集的真实边界框，给出每个锚框的真实类别和偏移，计算损失函数，然后就是一般的反向传播了

预测过程

  1. 同训练的第一步，计算出每个锚框的类别和偏移
  2. 将锚框还原为预测的边界框，通过NMS去掉类似的预测框，过滤掉置信度低的预测框，最后将保留下来的预测框绘制到图片上

14.8. Region-based CNNs (R-CNNs)

R-CNN：起点

  1. 选择～2000个候选边界框，指定其类别和偏移
  2. 将候选边界框中的图像输入预训练的无头CNN，得到特征
  3. 使用SVM计算每个候选框的类别
  4. 使用线性回归计算每个候选框的偏移

由于需要计算大量候选框的CNN，R-CNN计算量过大，并不实用

Fast R-CNN：CNN前置

在R-CNN中，候选框之间是有很多重叠区域的，导致了很多CNN是重复计算的。在Fast R-CNN中，只对整张图片做一次CNN计算。然后按照候选框的位置对CNN的输出做一次RoI pooling，使输出size统一。然后进入FC。最后分别做类别和偏移的计算。类别使用softmax。

Faster R-CNN：端到端

在Fast R-CNN中，需要生成大量的候选框，计算量仍很大。Faster R-CNN改用候选框网络：

  1. 对CNN的输出，使用另一个CNN处理
  2. 在每个像素点生成锚框，包括其类别和偏移，使用二分类区分该锚框是目标还是背景
  3. 丢弃背景锚框，对目标锚框做NMS，得出最终的候选框

候选框网络和最后的类别/偏移网络是一起训练的。

Mask R-CNN：像素级

使用像素级标注的数据，使用了RoI对齐层替代了RoI pooling层，是一个语义分割模型，并使用全卷积网络提高目标检测的准确率。

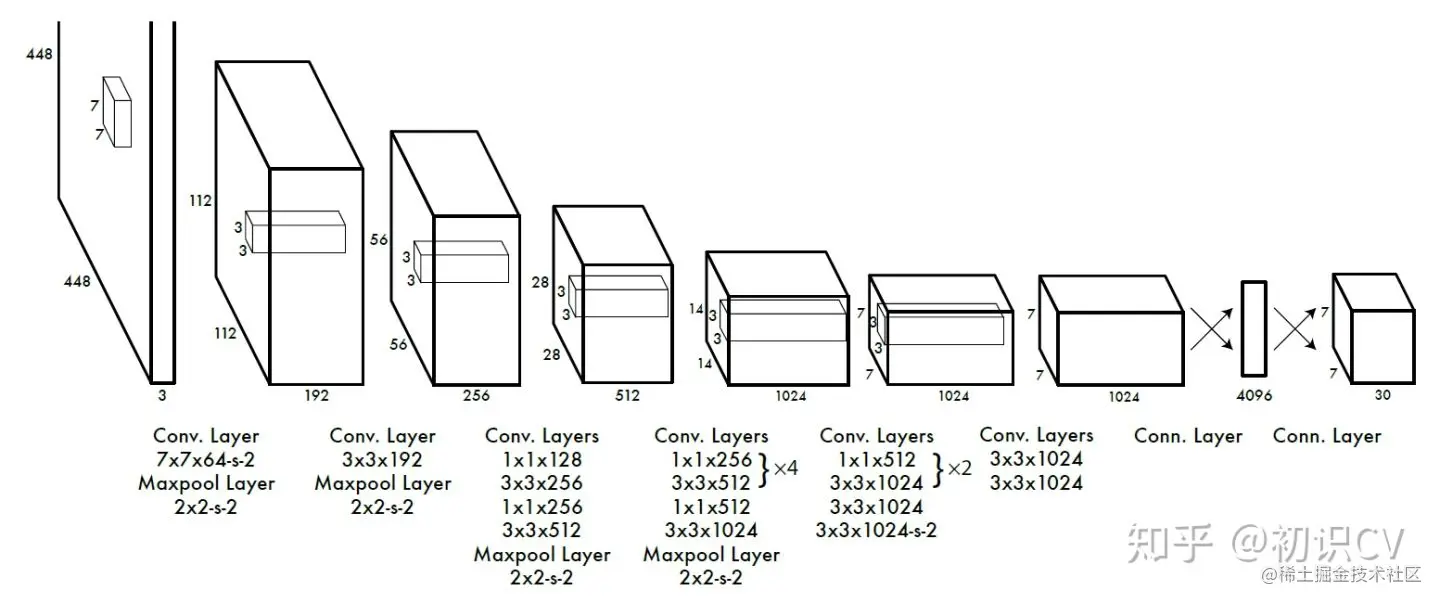

YOLOv1


将图片划分成n * n个网格，每个网格负责预测中心点落在该网格的目标的类别

每个网格产生b个预测框，每个预测框有对应的坐标和置信度，置信度 = 预测框含有任意目标的概率 * IoU。

每个预测框对应5个输出，即4个坐标值，和1个置信度。每个网格又有c个类别one hot值。所以模型的输出size为 n * n * (b * 5 + c)

得到模型输出后，将以上数据相乘，得到每个预测框是某个目标的概率，按一定阈值筛选，经过NMS，就得到最终的结果。

损失函数使用平方损失函数

缺点：

  • 每个网格只能检测出一个目标，不利于检测小目标
  • 大小物体的IoU误差贡献相同，定位准确度差

论文：arxiv.org/abs/1506.02…

代码：github.com/pjreddie/da…

YOLOv2

  • 联合训练，用ImageNet训练分类能力，用COCO训练定位能力
  • 加入BN层
