一、拓扑可视化监控--Weave Scope

1.1 引入背景

目前Prometheus+Grafana监控方案中缺少集群拓扑展示，缺少对集群中各容器、以及各服务之间的调用关系的详细说明。

在实际生产环境中 kubernetes 集群应用部署众多，需要一款可视化工具方便日常获知集群的实时状态，并为故障排查提供及时和准确的数据支持。Weaveworks 的项目 Weave Scope 是一款 Docker 和 Kubernetes 维度的可视化监控工具。

Weave Scope 提供了至上而下的集群基础设施和应用的完整视图，用户可以轻松对分布式的容器化应用进行实时监控和问题诊断，以确保容器应用程序的稳定性和性能，通过查看容器上下文的度量/标记，以及原数据，在容器内部的进程之间可以轻松的确定运行服务消耗最多CPU/内存资源的容器。

1.2 架构组成

Weave Scope整体由Agent探针和App两部分组成:

Agent探针负责收集容器和宿主的信息，并发送给 App
App负责处理这些信息，并生成相应的报告，并以交互界面的形式展示

其中核心组件组成：

weave-scope-agent，集群每个节点上都会运行的 scope agent 程序，负责收集数据，其部署为DaemonSet模式。
weave-scope-app，scope 应用，从 agent 获取数据，通过 Web UI 展示并与用户交互，其部署为Deployment模式。
weave-scope-app，默认是 ClusterIP 类型，为了方便已通过kubectl edit修改为NodePort对外提供服务。

整体工作流程：

二、Weave Scope特点

Weave Scope会读取集群配置，自动生成各容器、网络、以及app之间的映射关系，能够更加直观地展示、监视和控制基于容器化微服务的应用程序。

Weave Scope可以监控kubernetes集群中的一系列资源的状态、资源使用情况、应用拓扑，还可以直接通过Web端进入容器内部进行调试。

其提供的主要功能包括：

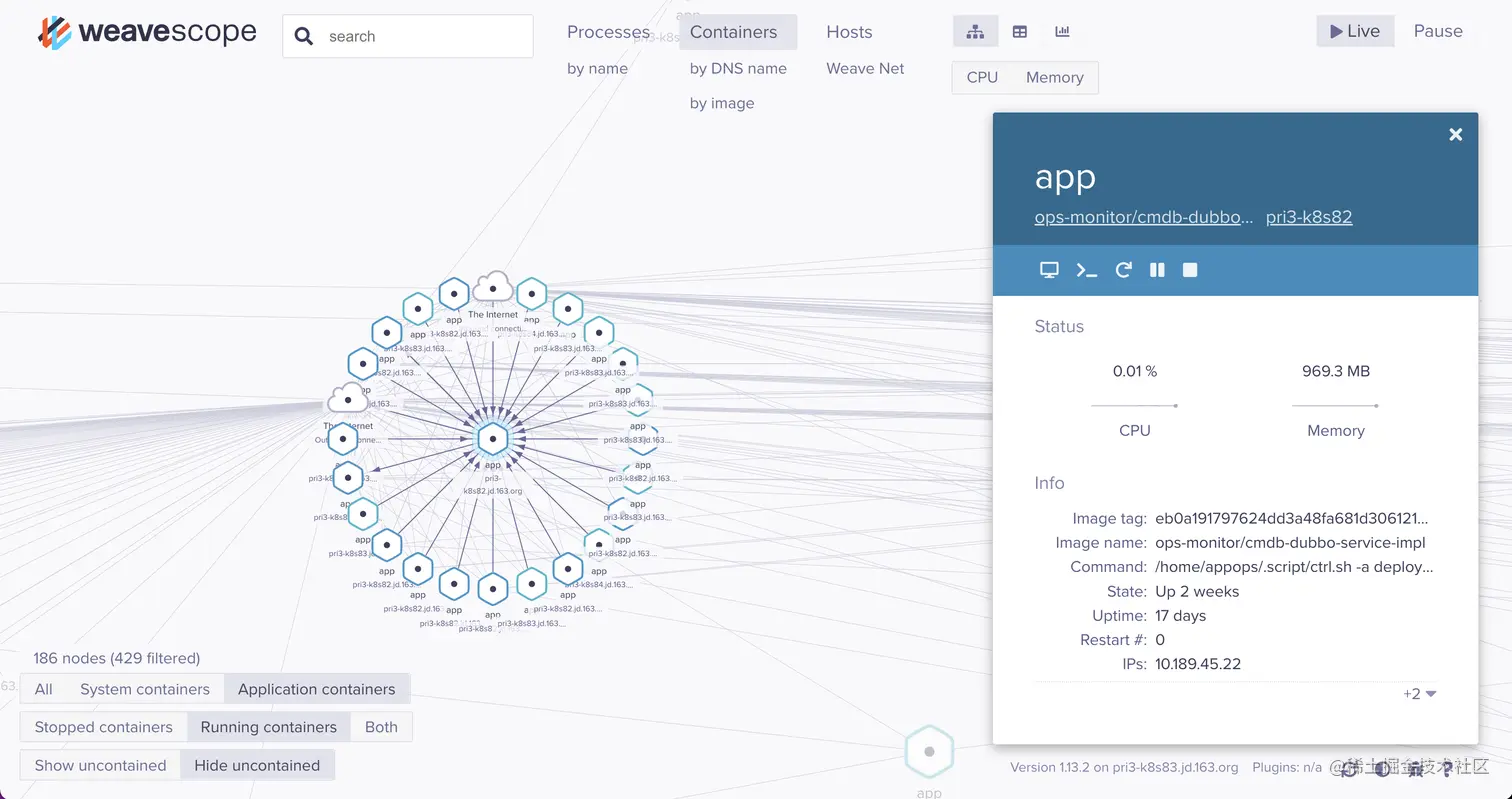

交互式拓扑界面

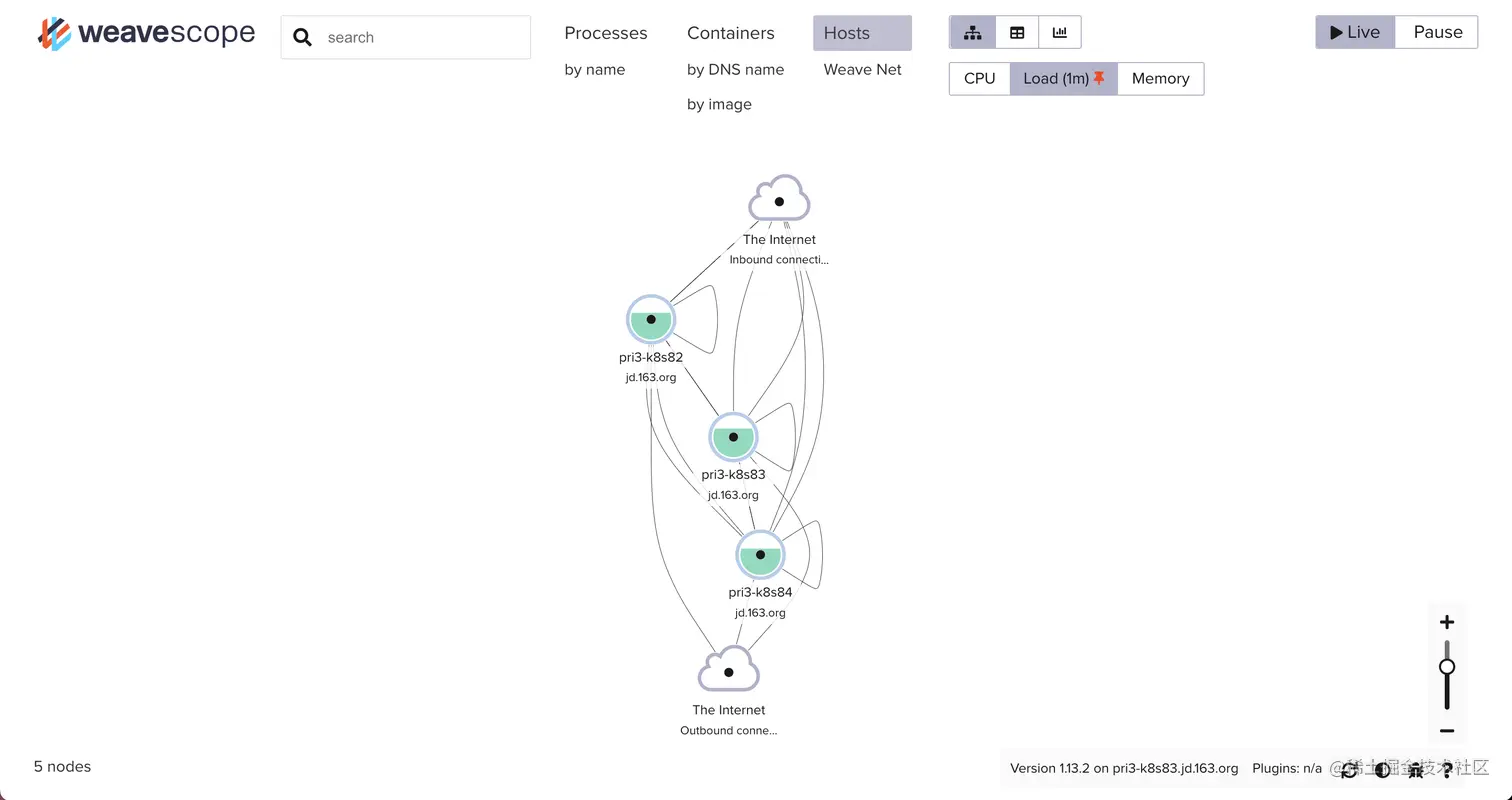

图形模式和表格模式

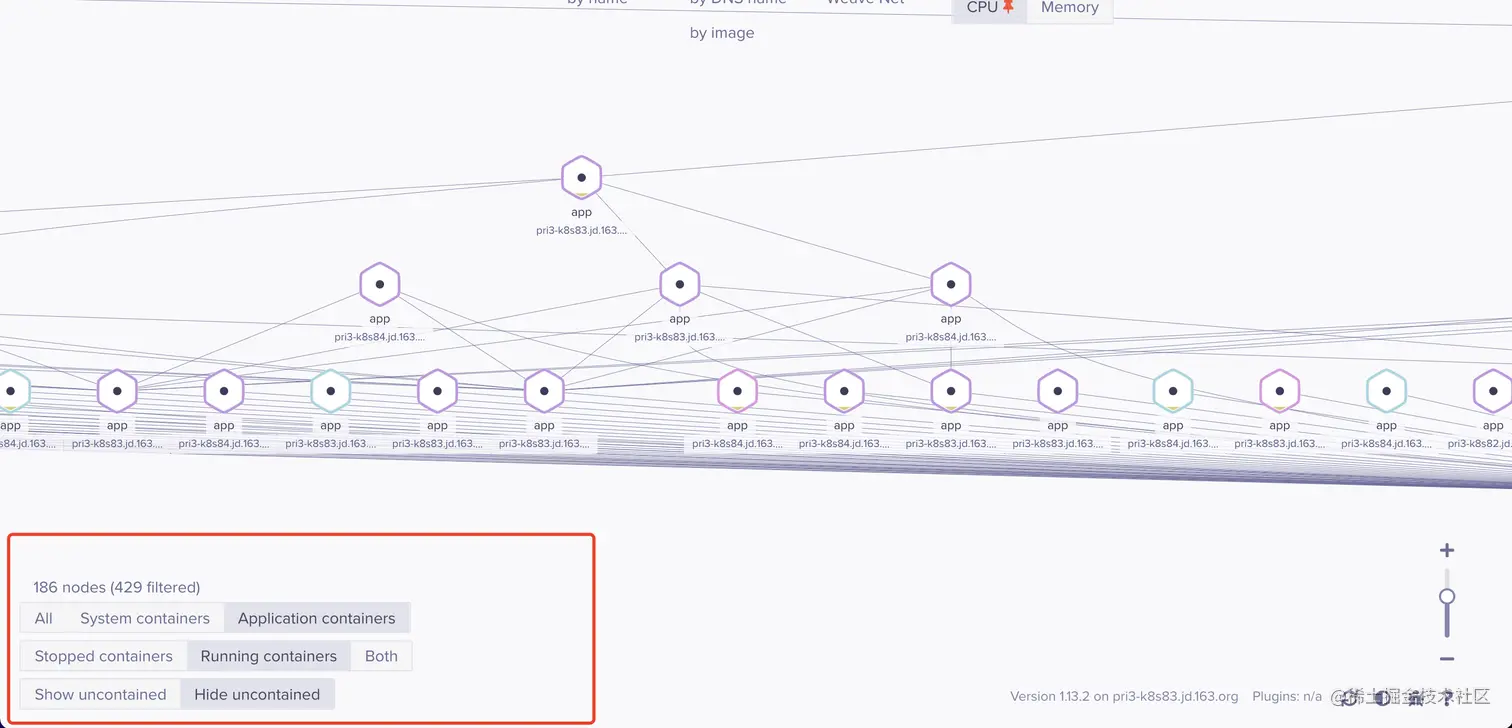

多维度资源划分

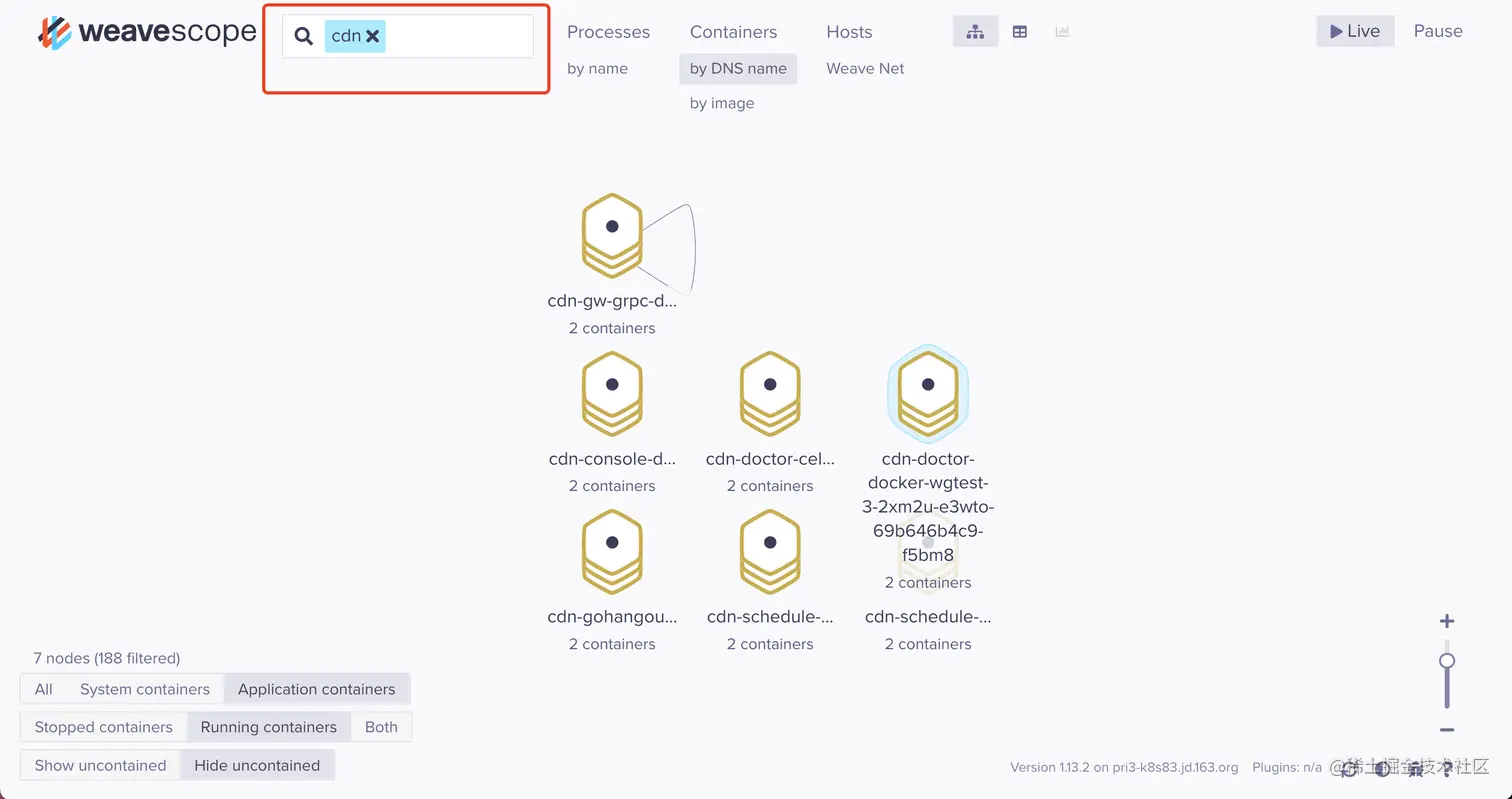

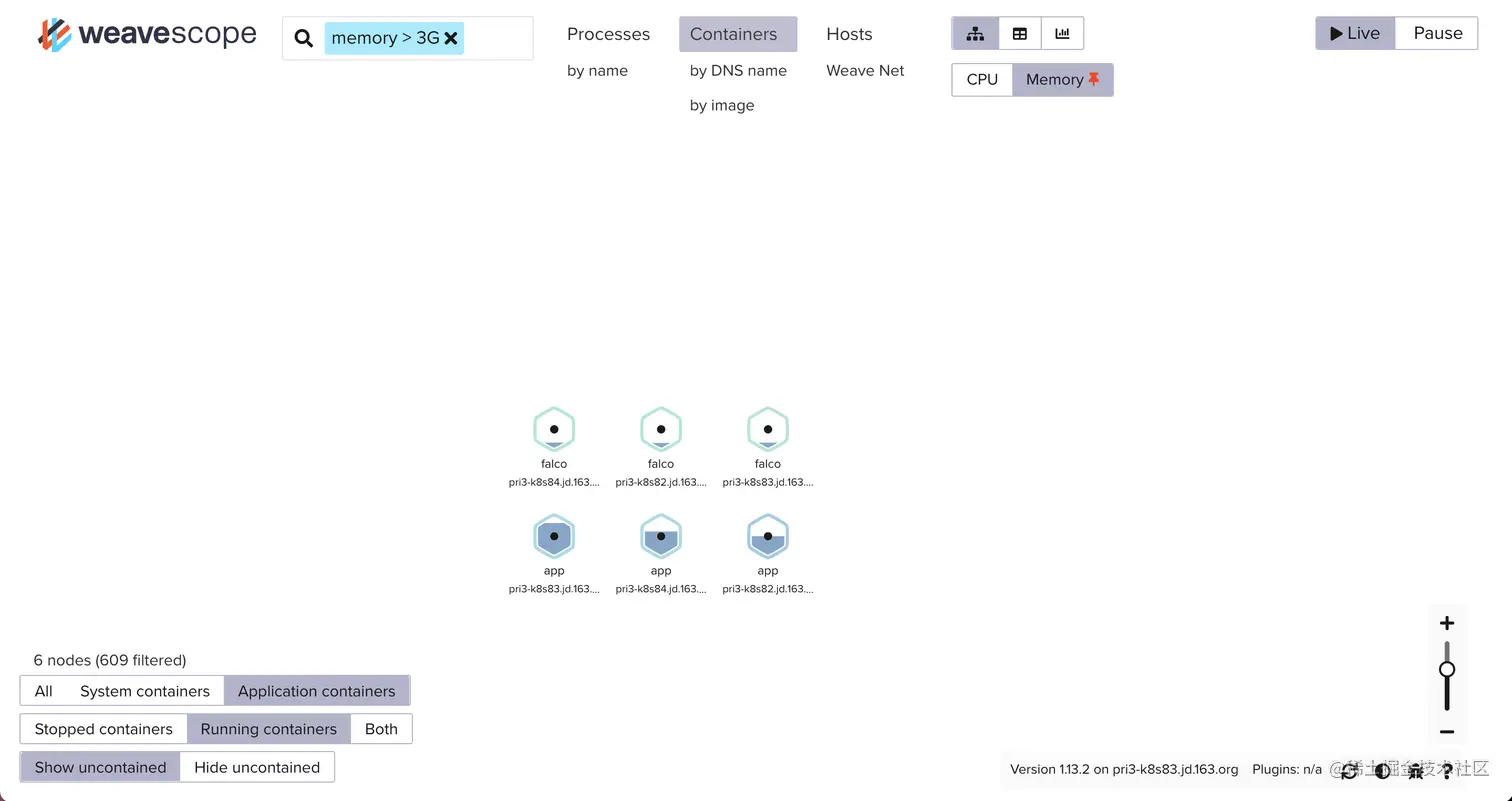

过滤&搜索功能

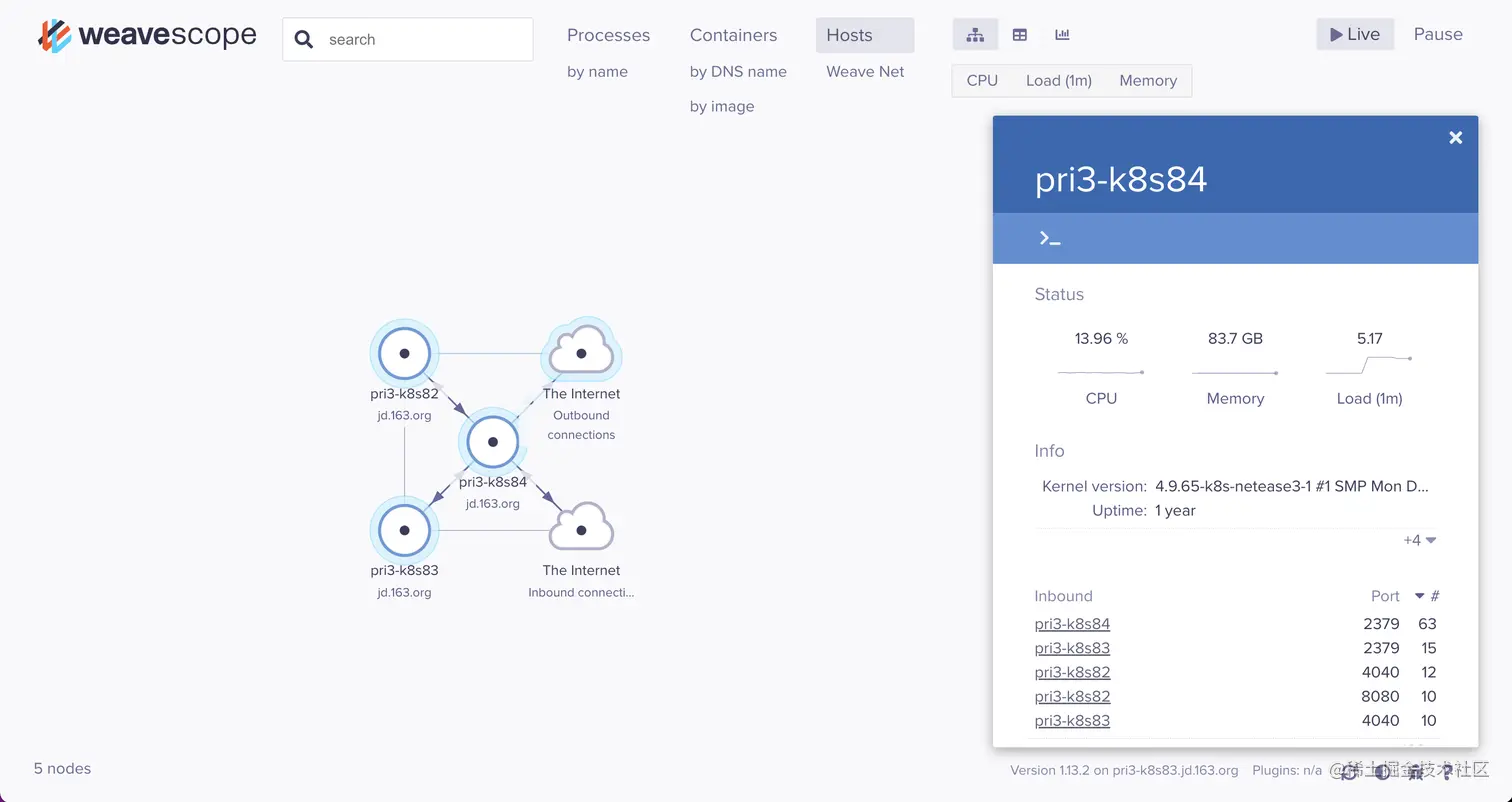

实时了解集群中的容器状态

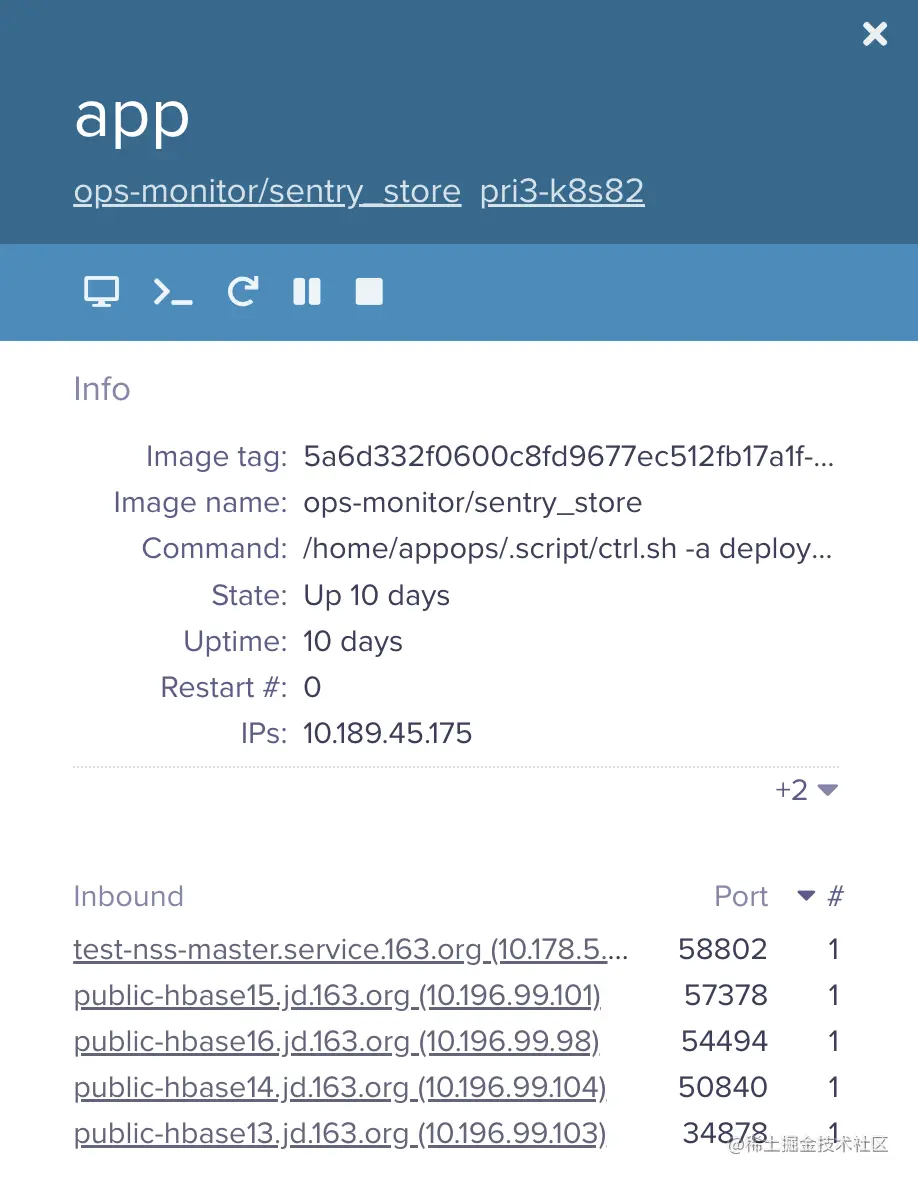

可以查看容器的上下文指标，标签和元数据。可以比较轻松的在容器内部的进程之间导航，以托管运行在可扩展、可排序表中的容器。对于给定的主机或服务，使用最多CPU或内存的容器即可轻松找到该容器。
与容器进行直接交互和管理、启动命令行。
通过插件扩展和自定义

三、Weave Scope接入

3.1 二进制版本安装

sudo curl -L git.io/scope -o /usr/local/bin/scope

sudo chmod a+x /usr/local/bin/scope

scope launch 10.194.170.24 10.194.170.25 10.194.170.26 -app.basicAuth -app.basicAuth.password 123456 -app.basicAuth.username user -probe.basicAuth -probe.basicAuth.password 123456 -probe.basicAuth.username user

//ip为三台master的ip地址
//app和probe探针用户都设置为user，密码都设置为123456

三台master节点都需要进行scope的部署：（以下为82其中一台节点的启动，其他同理）

这时访问http://{{localhost:4040}}，即可看到Web端。

3.2 Kubernetes版本安装（优选）

kubectl apply -f "https://cloud.weave.works/k8s/scope.yaml?k8s-version=$(kubectl version | base64 | tr -d '\n')"

kubectl port-forward -n weave "$(kubectl get -n weave pod --selector=weave-scope-component=app -o jsonpath='{.items..metadata.name}')" 4040 //暴露服务访问4040端口

执行yaml文件后会创建Weave Scope的一些资源：
