微机原理——三种程序设计结构及例题

小黄爱吃辣
205 阅读3分钟

一、顺序程序设计

没有分支、循环等转移指令的程序，会按照指令书写的前后顺序进行执行。

例题1：执行下面的代码，求DX和ZF

设DX=5678H。
MOV    CL，8；给CL传送8个字节
ROR    DX，CL；循环右移8位（CL=8），DX=7856H
AND    DX，0FFH；AND相与，取值都为1时，其值才是1，否则值都为0，7856H^00FFH=0056H,cf=of=0,zf=0
CMP    DX，56H；0056H-0056H=0，CMP不回送但影响标志位，ZF=1，cf=of=0。

例题2：在屏幕上显示“hello.how are you!”

HDATA    SEGMENT    ；定义数据段开始（DS）
CHAR    DB    'hello.how are you!','$'    ；定义字符串，$为结束
HDATA    ENDS    ；定义数据段结束（DS）

CODE    SEGMENT    ;定义代码段开始（CS）
    ASSUME    CS：CODE，DS：HDATA    ；定义每个段定义是为数据段还是代码段。
BEGIN:MOV    AX，HDATA    ；代码编写开头为数据段的传送
      MOV    DS,AX        ;代码编写开头为数据段的传送
      LEA    DX，CHAR     ；取CHAR有效地址给DX也就是：‘hello.how are you!’,'$'
      MOV    AH，09H    ；DOS功能调09号功能，该功能是在屏幕输出字符串
                         使用条件是：（1）入口参数需要DS和DX（2）必须用‘$’为结束（3）要用AH进行
                         传送（4）要用INT 21H进行功能调用
      INT    21H    ；
      MOV    AH，4CH    ；结束
      INT    21H    ；
CODE    ENDS    ；定义代码段结束（CS）
        END    BEGIN    ；结束代码段的执行

二、分支程序设计

根据条件是真或假决定执行不执行，判断条件的指令如CMP、TEST。JCC类指令和JMP指令可以实现分支控制

例题1：首地址DAT的数据区中有3个互不相等的8位无符号整数，编写一个完整的程序，将这3个数的最大值存放到MAX单元。

HDATA    SEGMENT    ;定义数据段的开始
    NUMBER    DB    23H,32H,13H    ;在数据段定义三个互不相等的数
    MAX    DB    ？    ；定义MAX一开始为空
HDATA    ENDS    ；定义数据段的结束

CODE    SEGMENT    ；定义代码段的开始
    ASSUME    CS：CODE，DS：HDATA
BEGIN:MOV   AX，HDATA
      MOV   DS,AX
      MOV   AL,NUMBER    ;AL=23H
      MOV   BL,NUMBER+1  ;BL=32H
      MOV   CL,NUMBER+2  ;CL=13H
LOP1:CMP    AL,BL
     JA     LOP2    ;AL中的数据大于BL中的数据跳转到LOP2
     MOV    AL,BL   ；如果不大于就将BL的值给了AL。
LOP2:CMP    AL,CL
     JA     LOP3
     MOV    AL,CL
LOP3:MOV    MAX,AL
     MOV    AH,4CH
     INT    21H
CODE    ENDS    ；定义代码段的结束
        END    BEGIN

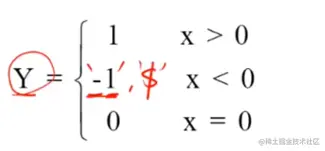

例题2：设输入数据为X、输出数据为Y、X和Y均为字节变量，请编制一个完整的程序计算下面的函数值。


DATA    SEGMENT
    X    DB    6
    Y    DB    ？
DATA    ENDS

CODE    SEGMENT
    ASSUME    CS:CODE    DS:DATA
BEGIN:MOV    AX,DATA
      MOV    DS,AX
      MOV    AL,X
      CMP    AL,0
      JZ     ZERO；JZ判断结果为0时跳转到ZERO否则不跳转
      JS     NEG；JS利用符号标志位SF，判断结果是正还是负，是负跳转到NEG
      MOV    BL，1；如果X不是负且还不等于0就将1给了BL（x>0）
      JMP    SAV；然后跳转到SAV

ZERO:MOV    BL，0；如果x等于0就会跳转到这里来，然后给BL赋值为0（x=0）
     JMP    SAV；然后跳转到SAV

NEG:MOV    BL,-1；如果x是负数就会跳转到这里来，然后给BL赋值为-1(x<0)
    JMP    SAV；然后跳转到SAV

SAV:MOV    Y,BL;将判断后BL的值给Y
    MOV    AH，4CH
    INT    21H
CODE    ENDS
        END BEGIN

三、循环程序设计

满足一定条件的情况下，重复执行某段程序；首先循环程序设计有3个组成部分（1）循环初始部分——为循环的开始准备必要的条件，如循环次数、循环体需要的数值等（2）循环体部分——也就是重复执行的代码，其中要包括对循环条件等的修改程序段（3）循环控制部分——判断循环条件是否成立，才决定是否循环；其次循环控制部分有两种结构分别是：先判断后循环以及先循环后判断两种结构；最后循环控制方法有计数控制循环和条件控制循环。

例题1：内存buf单元开始存放9个有符号字节数据，求最小值并存进min单元。

DATA    SEGMENT
    BUF    DB，6，11，-3，19，2，8，-5，7，16
DATA    ENDS

CODE    SEGMENT
    ASSUME CS:CODE,DS:DATA
BEGIN:MOV AX,DATA
      MOV DS,AX
      LEA BUF
      MOV AL，[BX]
      MOV CX,9    ;9个数9次循环
LOP:INC    BX    ；BX+1也就是取后面的数
    CMP    AL,[BX]
    JLE    A    ;有符号数JLE，如果AL小于等于BX就跳转到A
    MOV    AL,[BX]
A:LOOP LOP    ；循环LOP
  MOV  MIN,AL
  MOV  AH,4CH
  INT  21H
CODE    ENDS
        END BEGIN
