1 光电开关

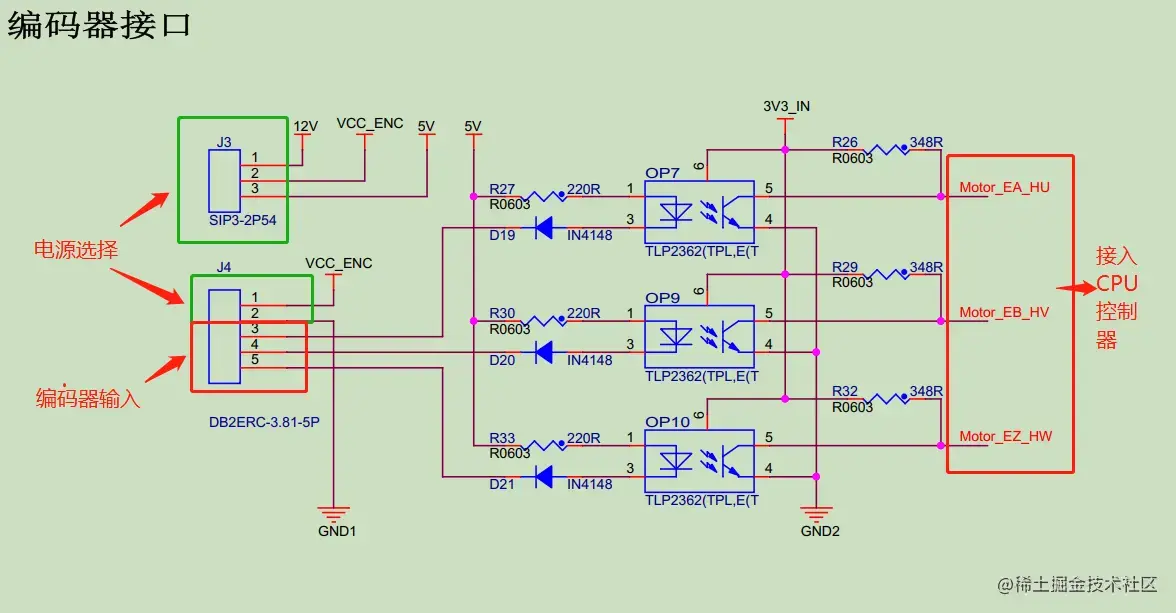

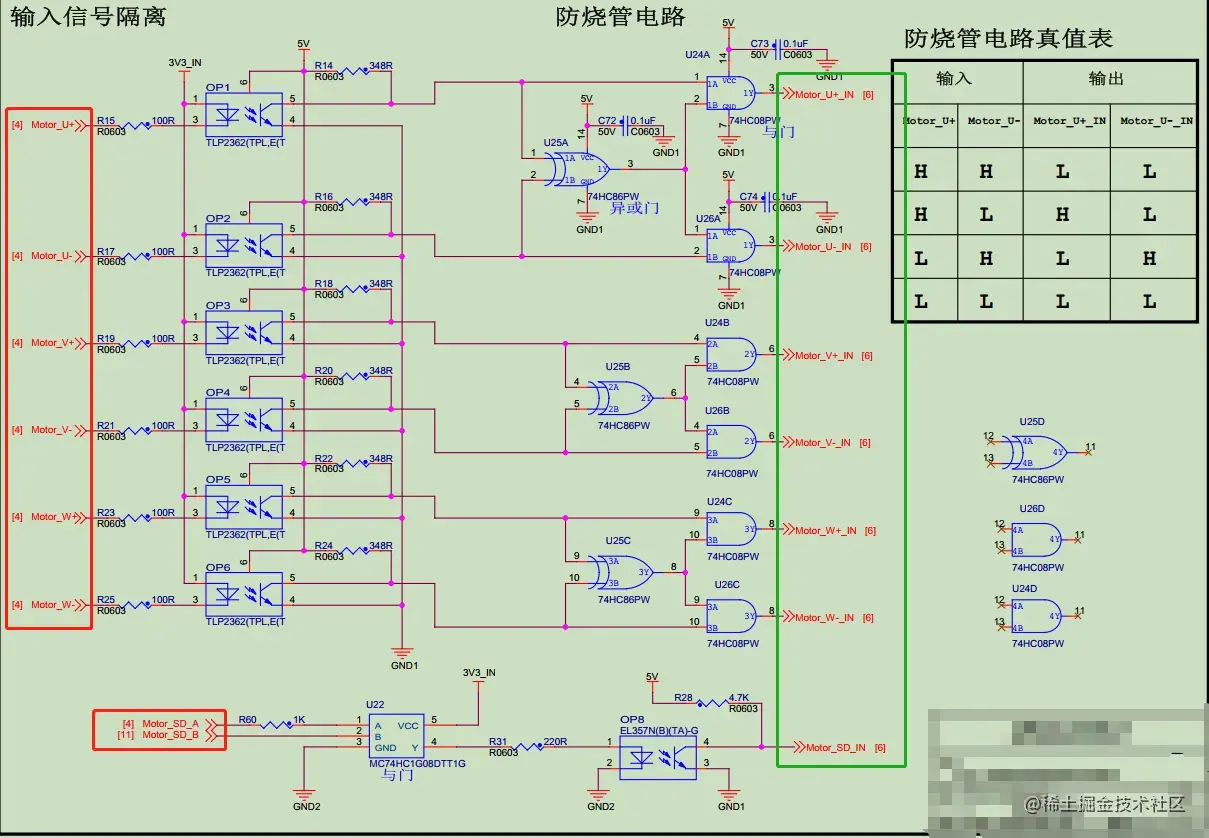

1.1 TLP2362实现3.3V与5V隔离

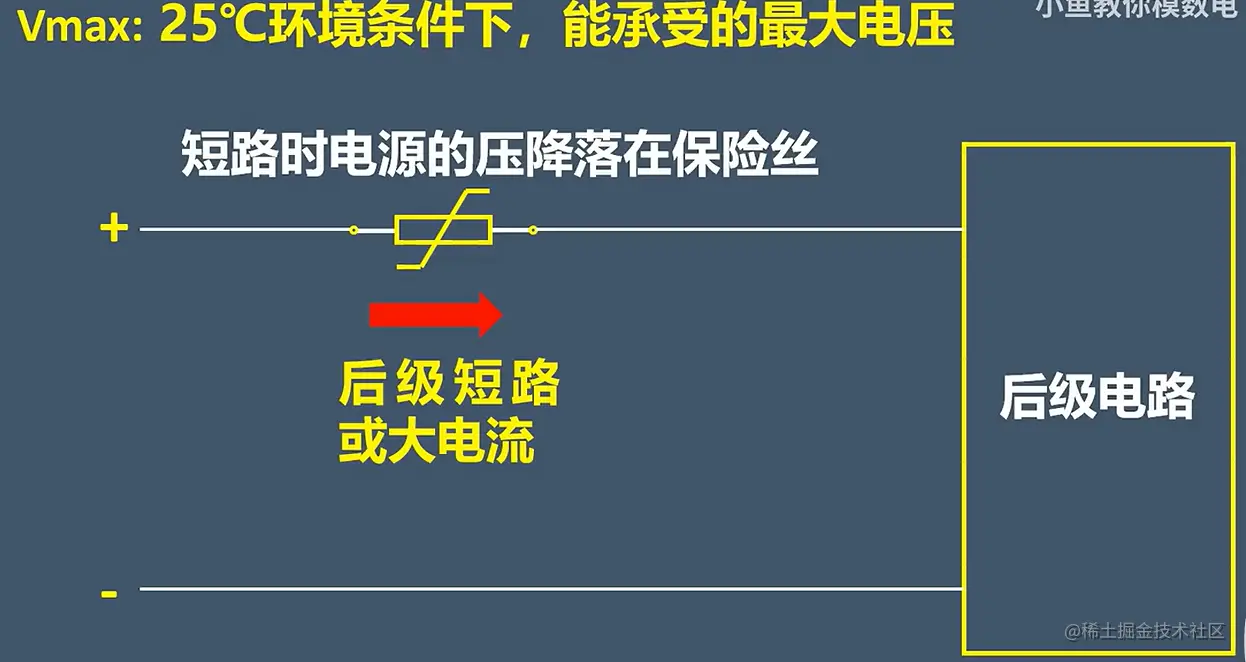

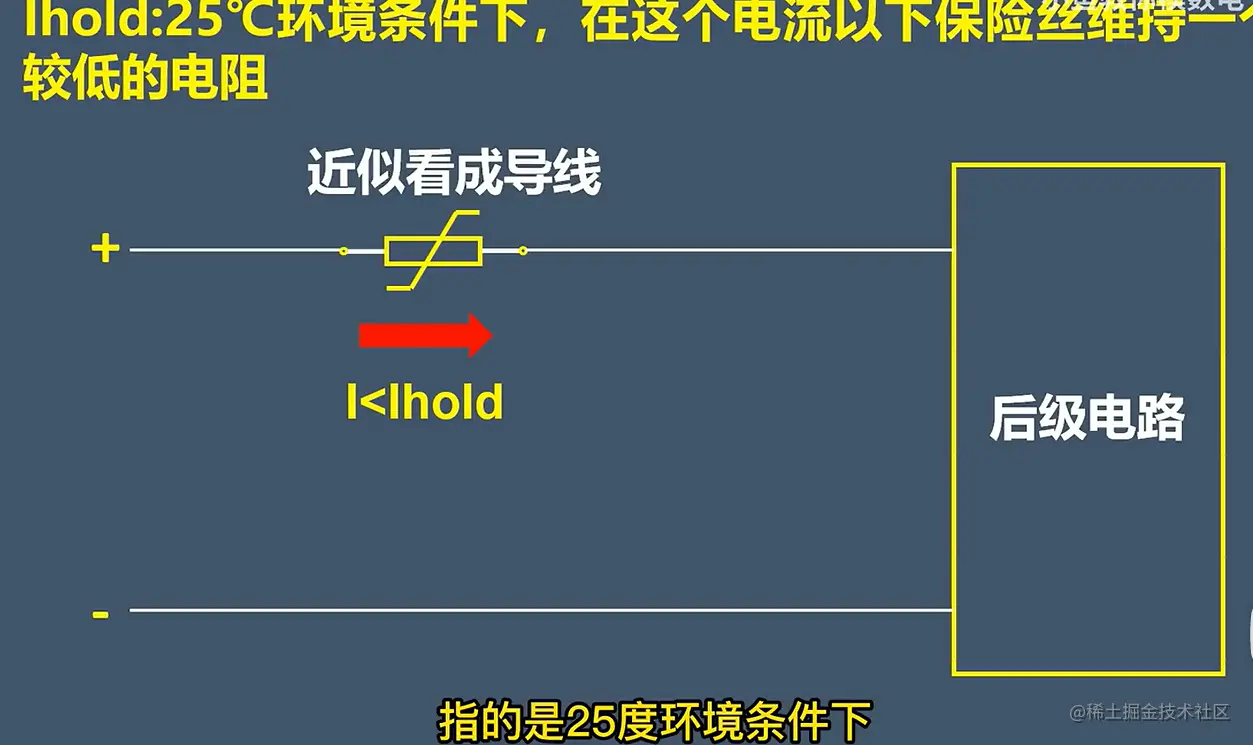

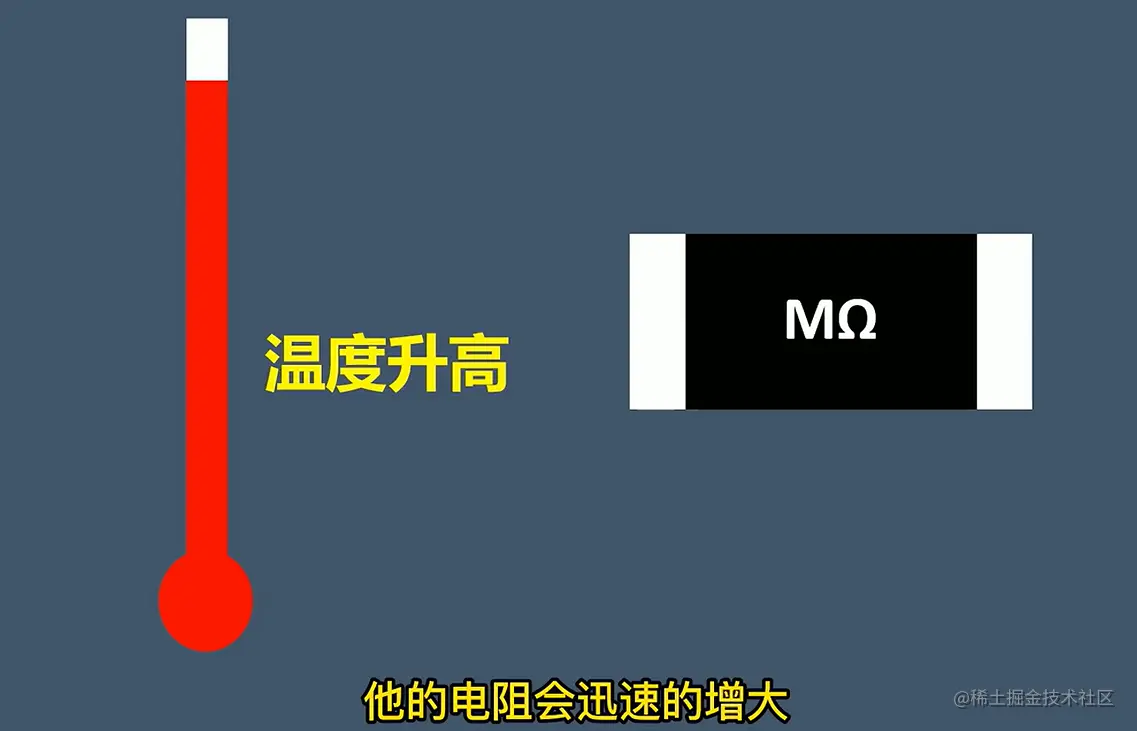

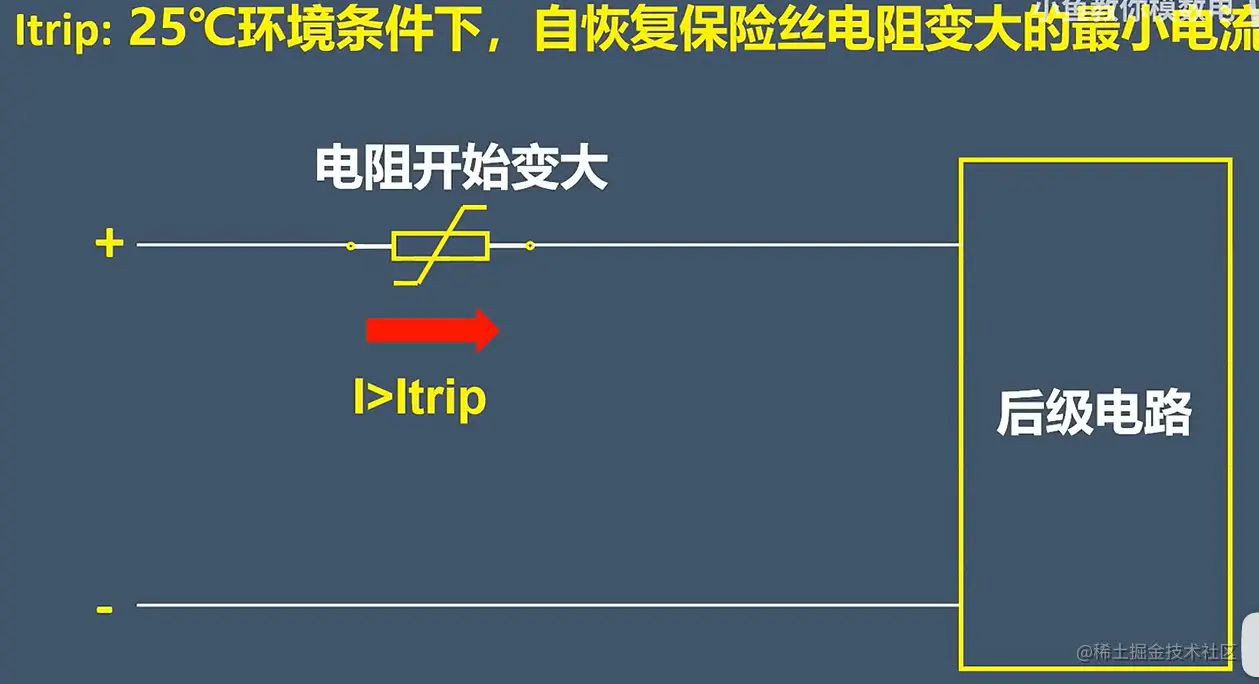

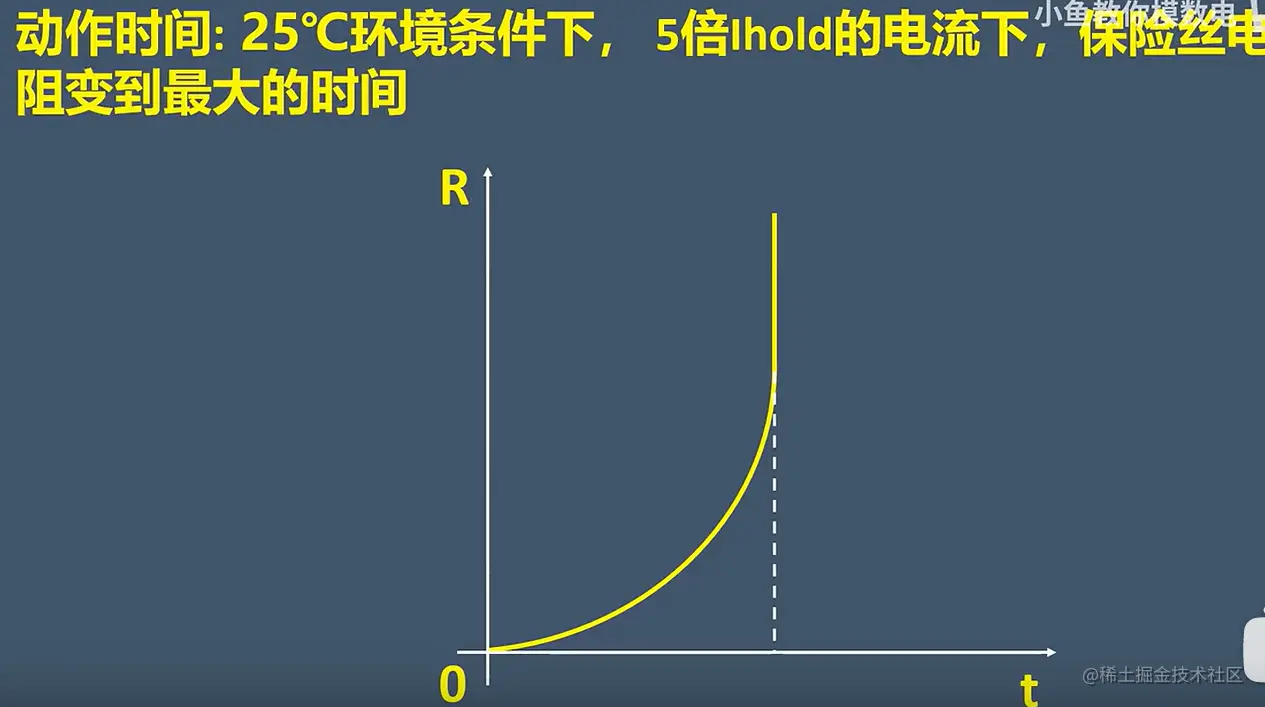

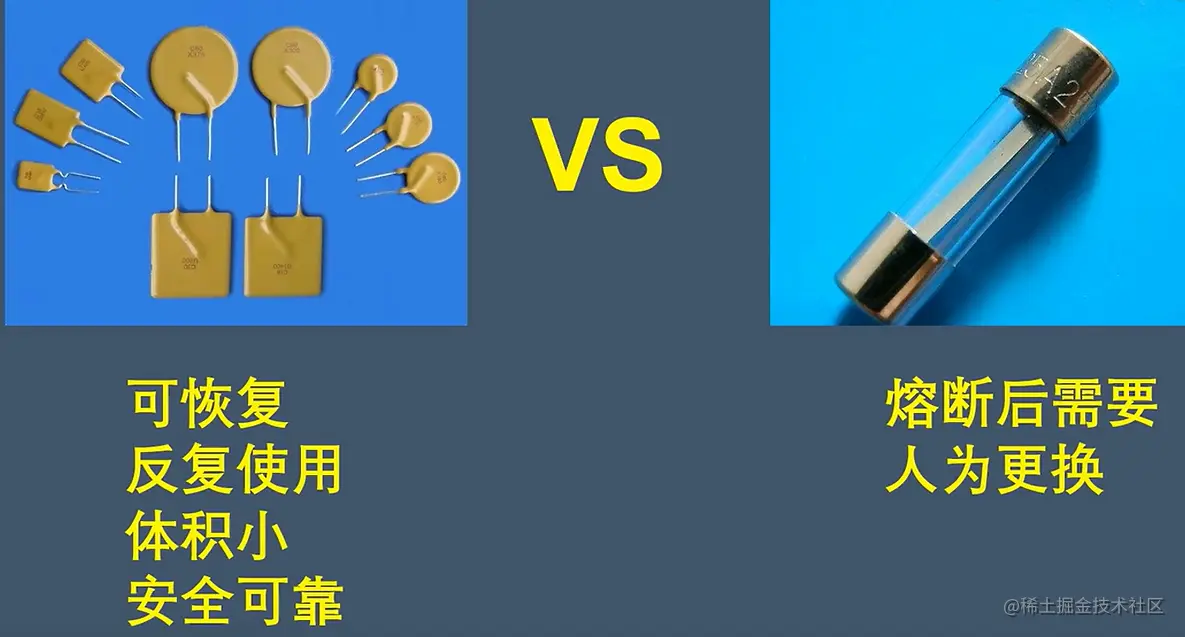

2 自恢复保险丝
3 或门与门异或门

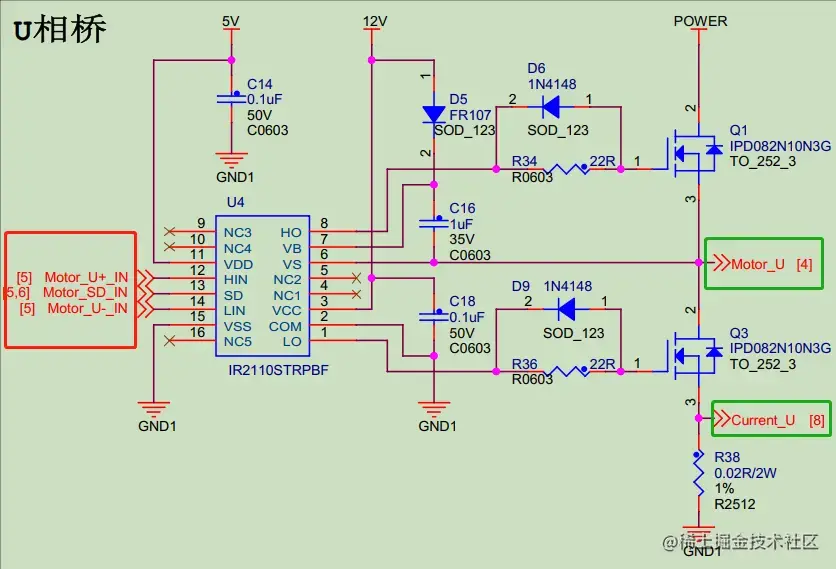

4 全桥驱动及MOS
5 隔离运放及电流采样电路

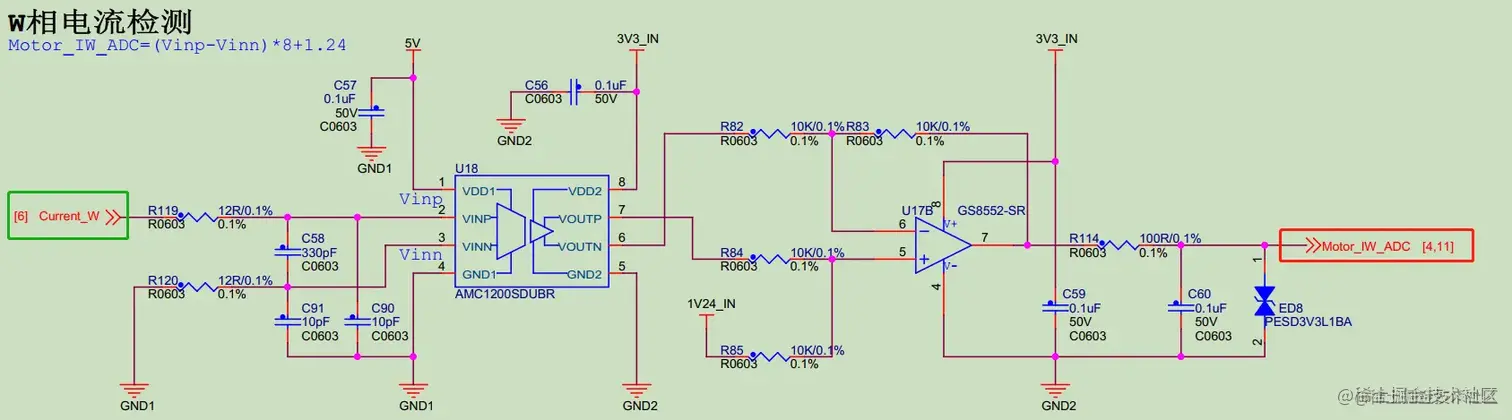

5.1 AMC1200隔离运放与GS8552

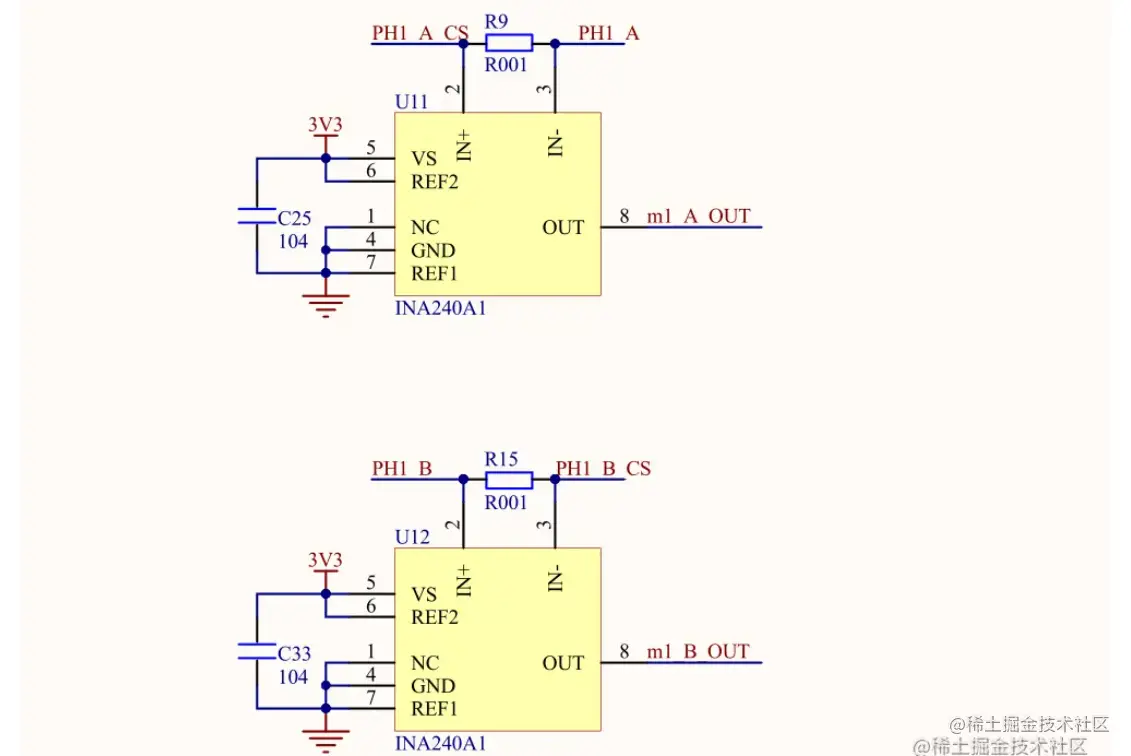

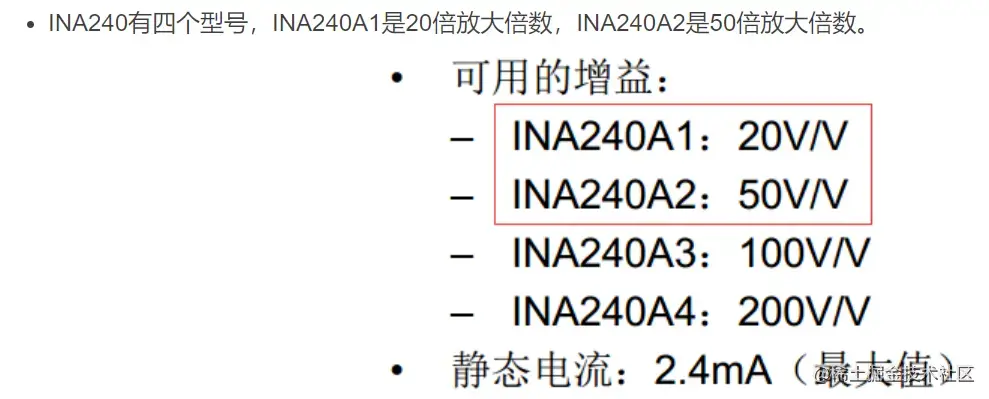

5.2 INA240 器件是一款电压输出、电流检测放大器

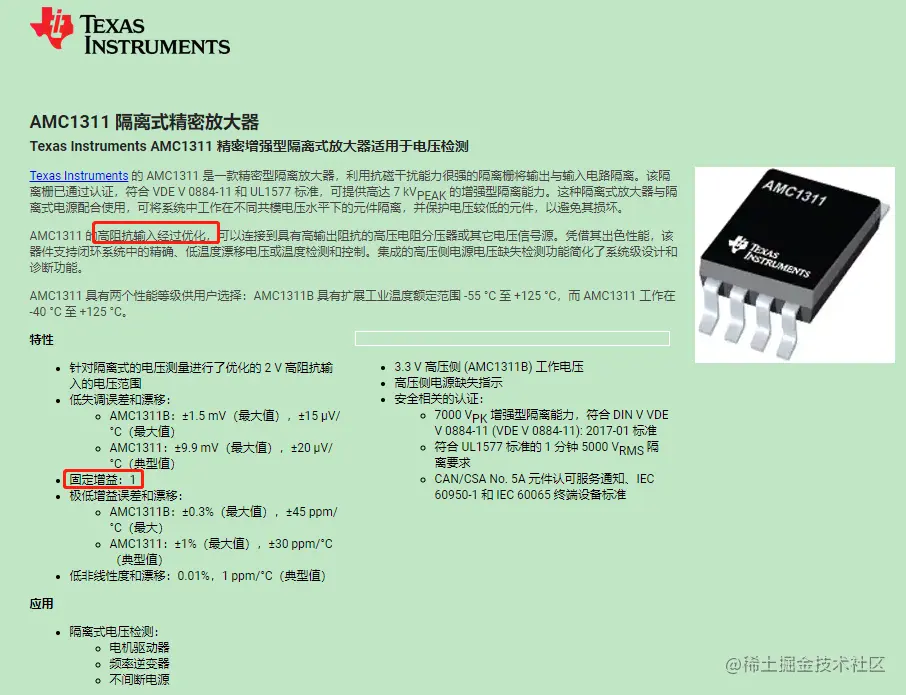

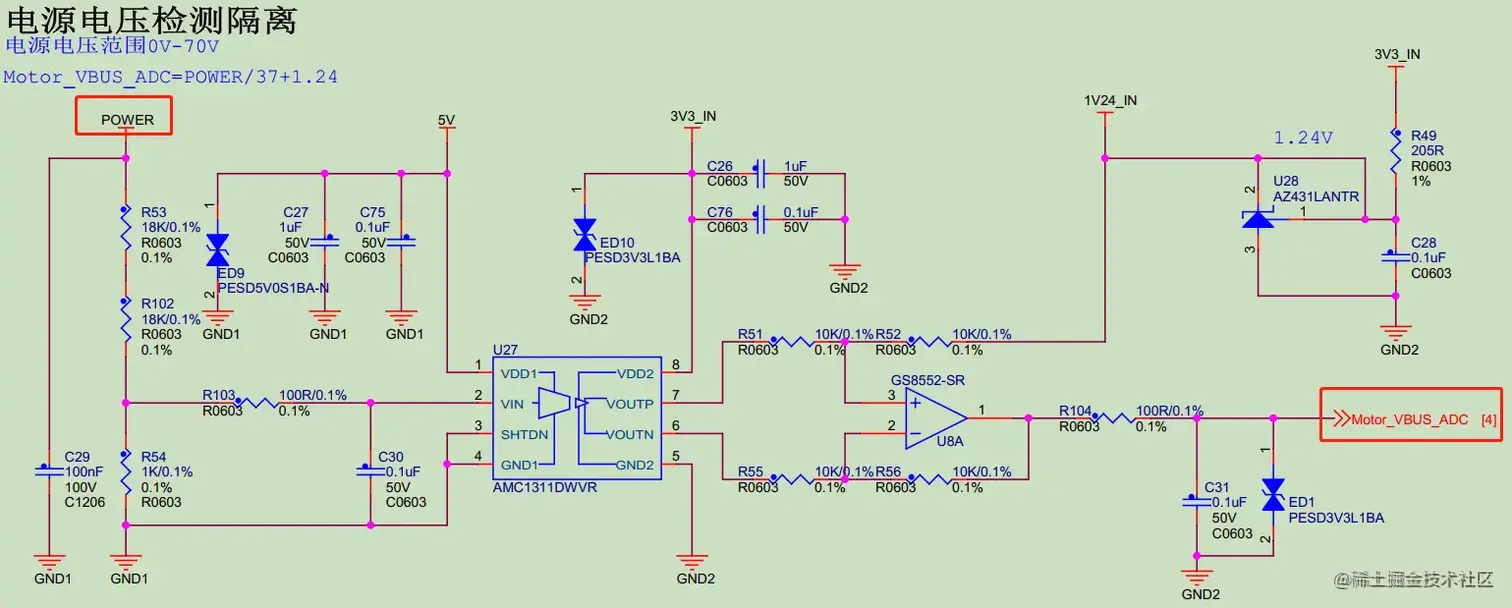

6 AMC1311隔离运放及相电压采样
7 电解电容VS钽电容
- 一、 构造、体积和容值
a) 电解电容有插件封装和贴片封装，以铝电解电容最为常见，内有电解液；
b) 钽电容用金属钽构成，内无电解液，体积小于电解电容；
c) 容值都能做到几百uF。\ - 二、 耐压值
a) 电解电容的耐压值可高达几百伏；
b) 钽电容的耐压值一般20V之内，常见的是16V。\ - 三、 频率特性
a) 铝电解电容对低频信号的响应比较好，高频（一般大于1K）呈阻性，即等效串联电阻的值变大；
b) 钽电容对高低频信号的响应都较好，频率适用范围宽。\ - 四、 ESR（等效串联电阻）
a) 理想电容为纯容性，因为材料和工艺，理想破灭；
b) 实际制造出的电容可看成一个电容串一个电阻；
c) 电解电容的ESR较大，可达几欧姆；
d) 钽电容的ESR较小，一般在100mΩ以下；
e) 多数的应用是希望ESR越小越好，详见单片机复位中的阻容复位。\ - 五、 温度特性、焊接要求
a) 电解电容不耐高温，一般高于105℃，工作特性会发生很大变化，温度过高内部电解液会爆炸（有防爆阀的会漏液），因此焊接时应尽快完工，避免电解电容长时间接触高温；
b) 钽电容耐高温、耐腐蚀性都很好。\ - 六、 价格
a) 电解电容便宜；
b) 由于钽金属比较稀缺，钽电容价格较高。

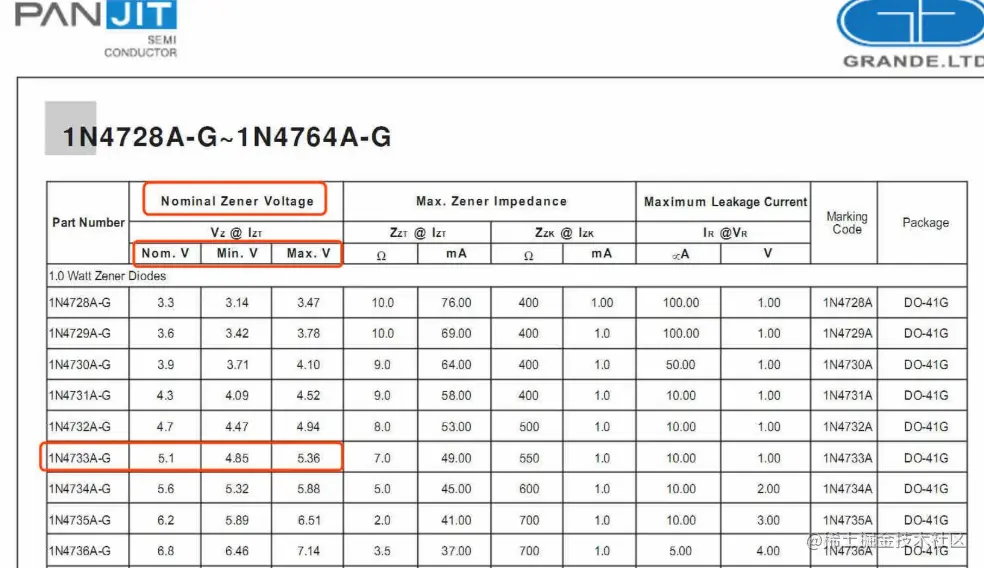

8 稳压二极管
9 肖特基二极管

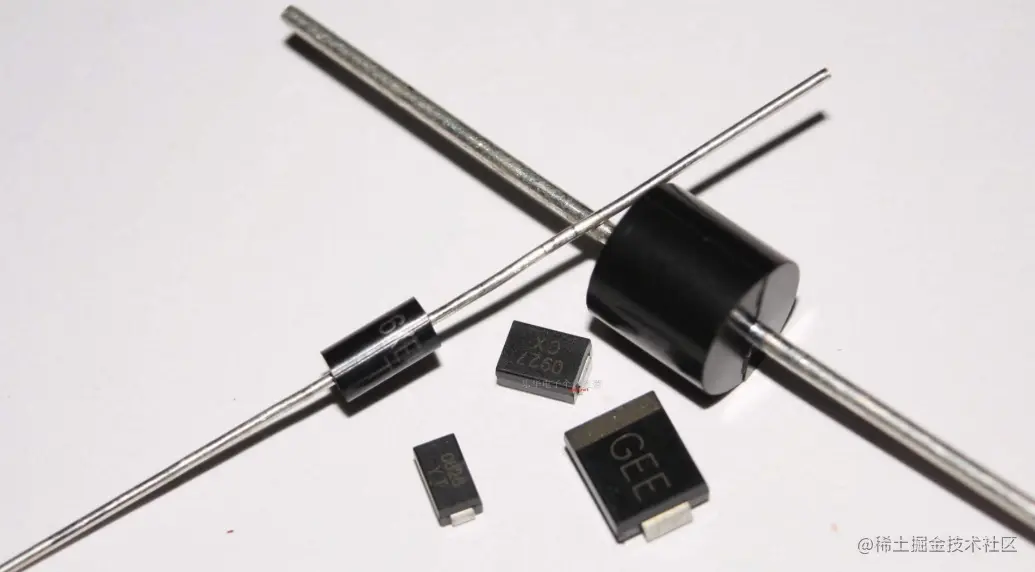

10 瞬态抑制二极管TVS
- 防止静电，保护电路瞬态击穿，正常工作在反向截止区，一旦静电来了，进入反向击穿区，把大电流释放，迅速回到截止区

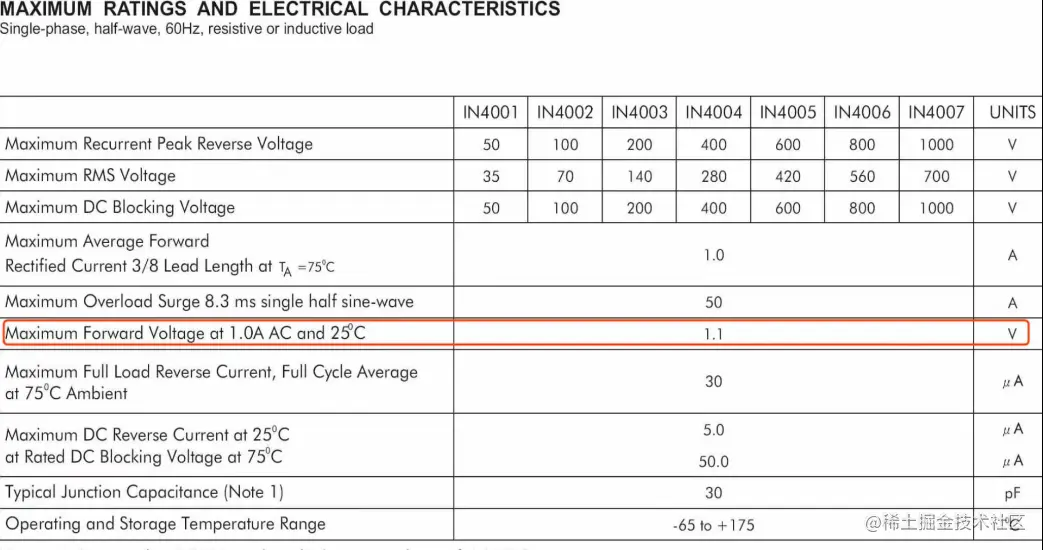

11 二极管伏安特性

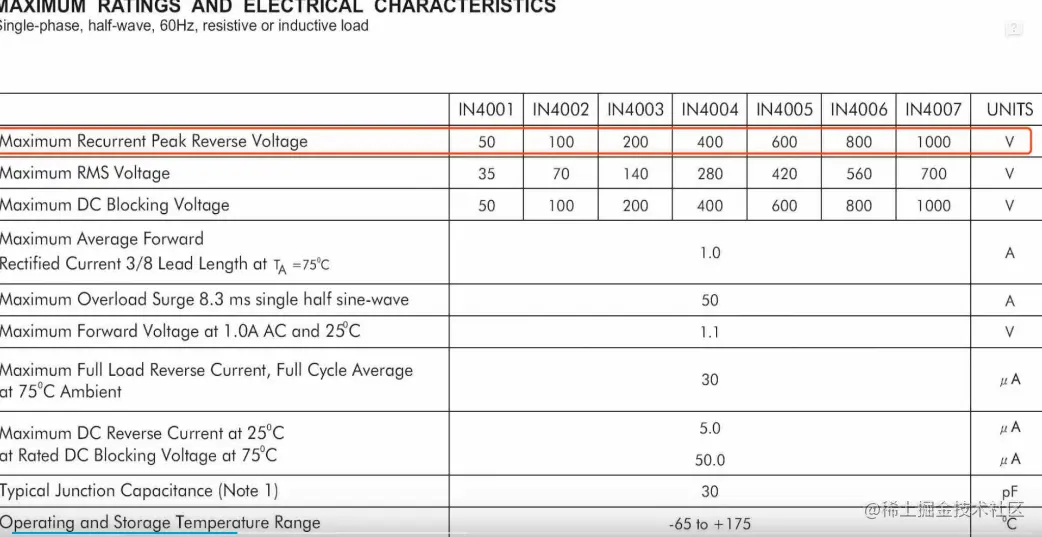

- UBK最高反向电压
- UF正向导通压降
- 反向恢复时间

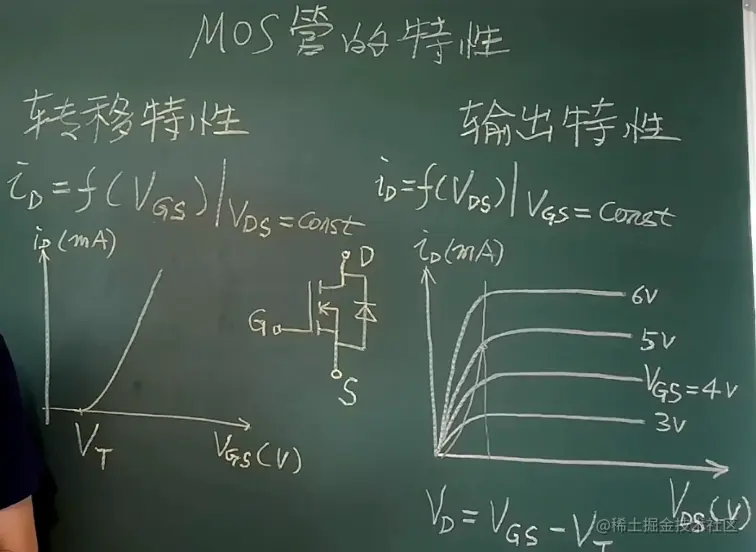

12 MOS管

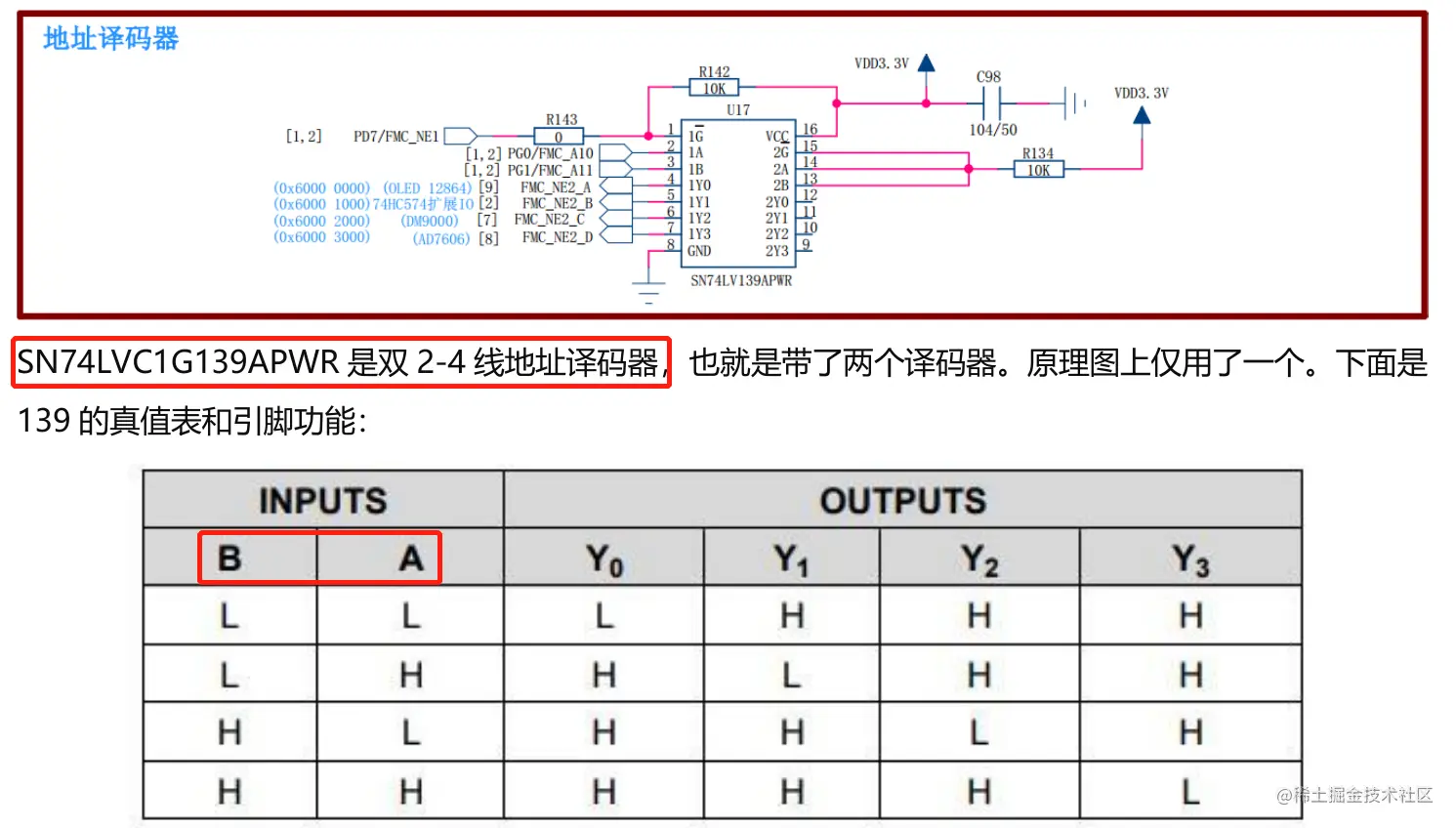

13 2-4 线地址译码器SN74LVC1G139APWR

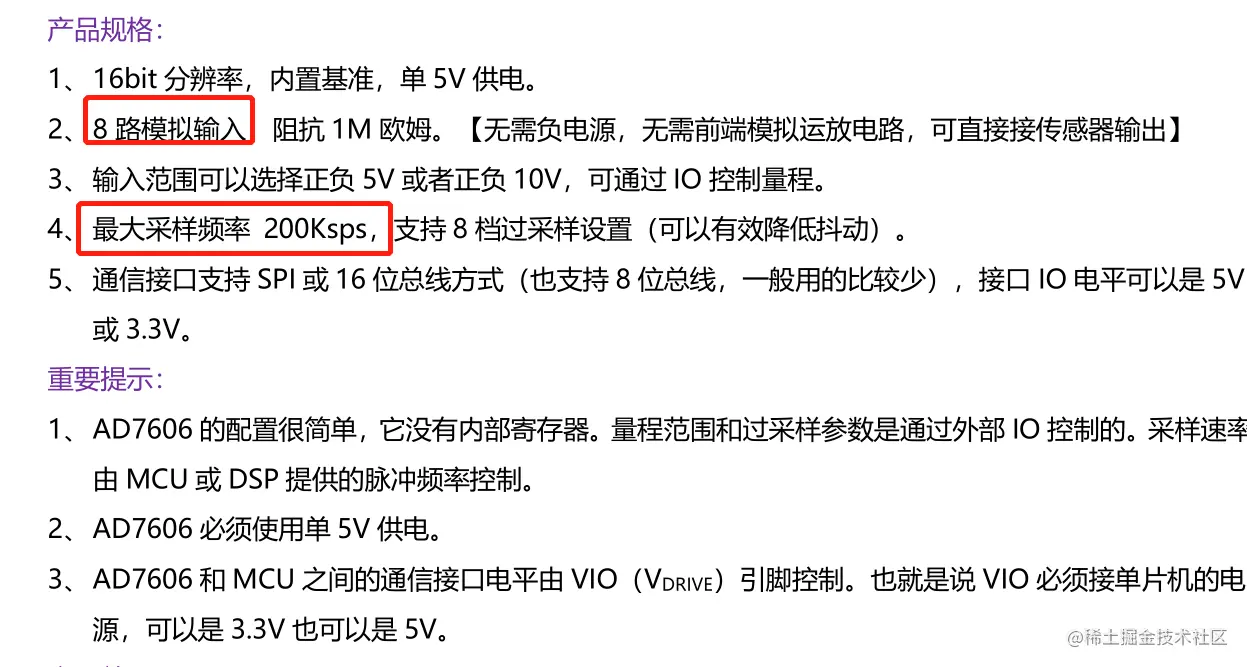

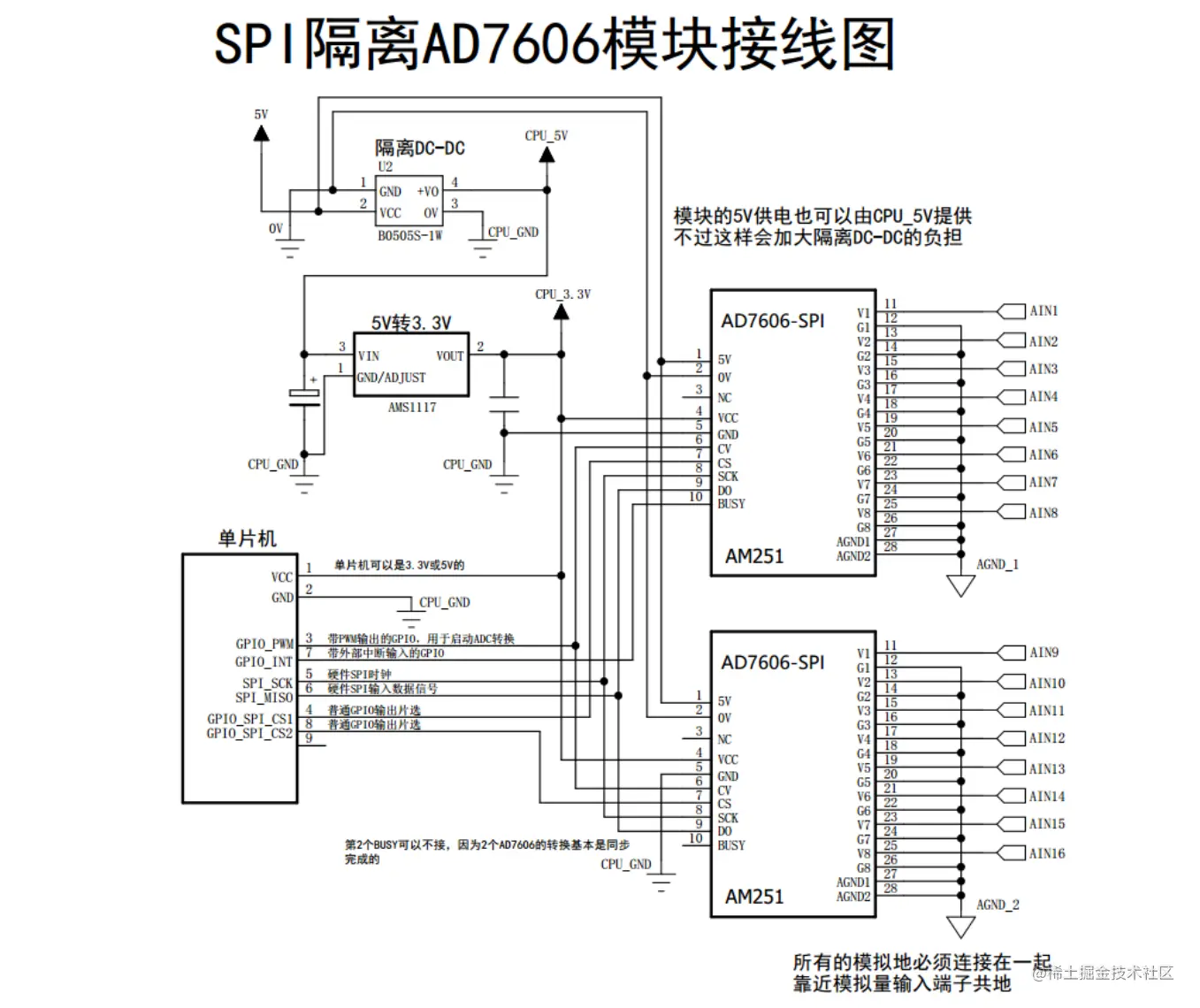

14 AD7606模块

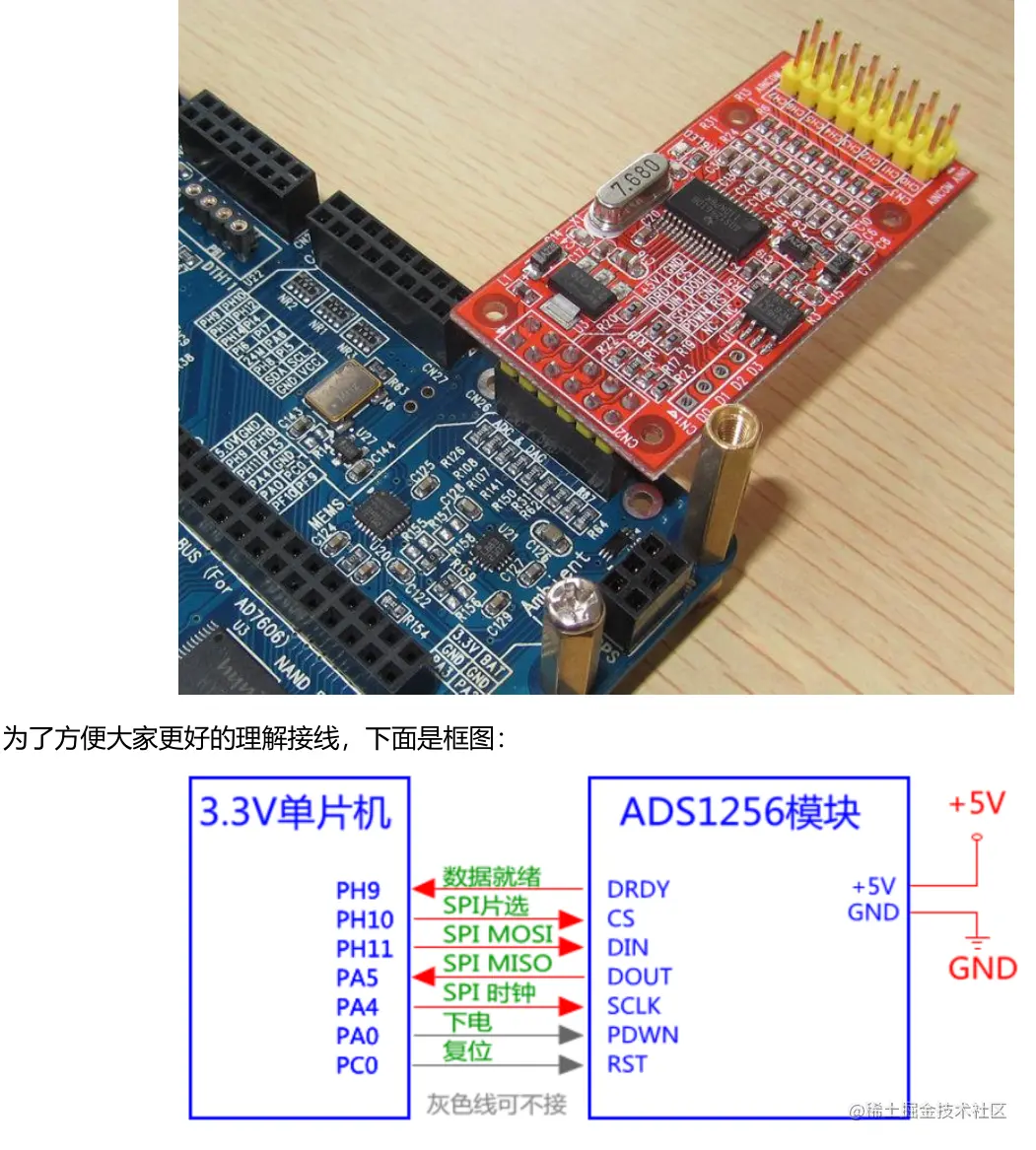

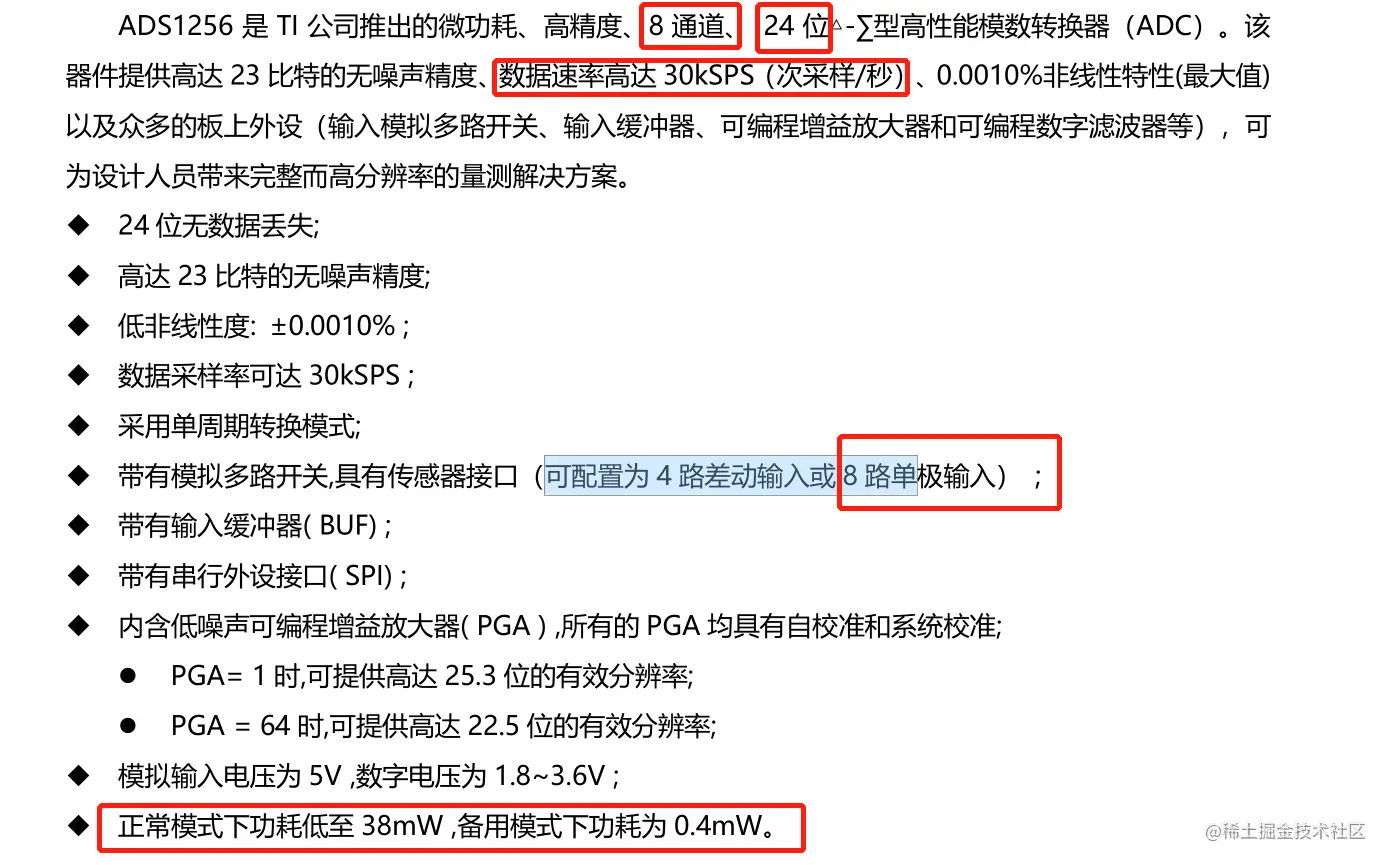

15 ADS1256模块

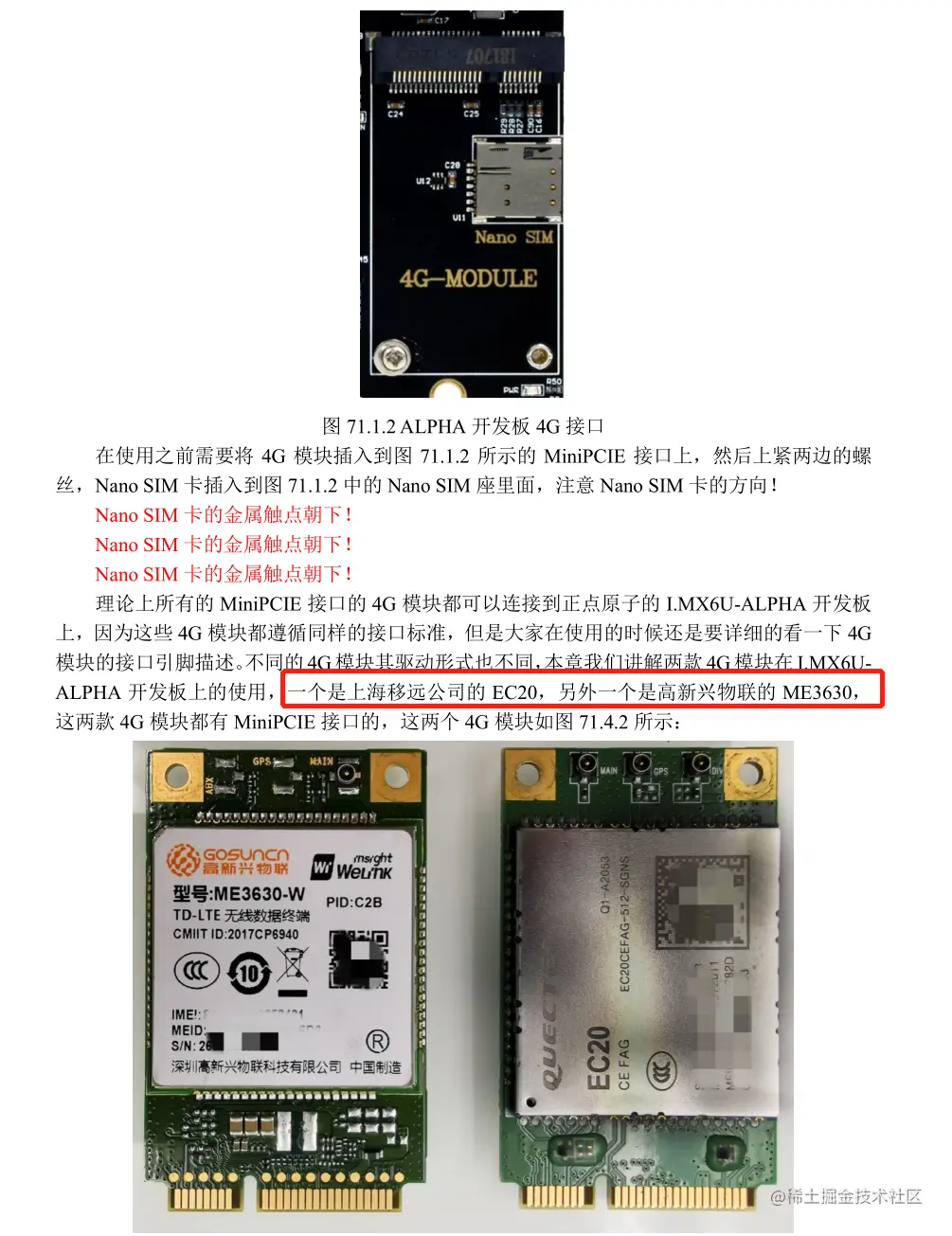

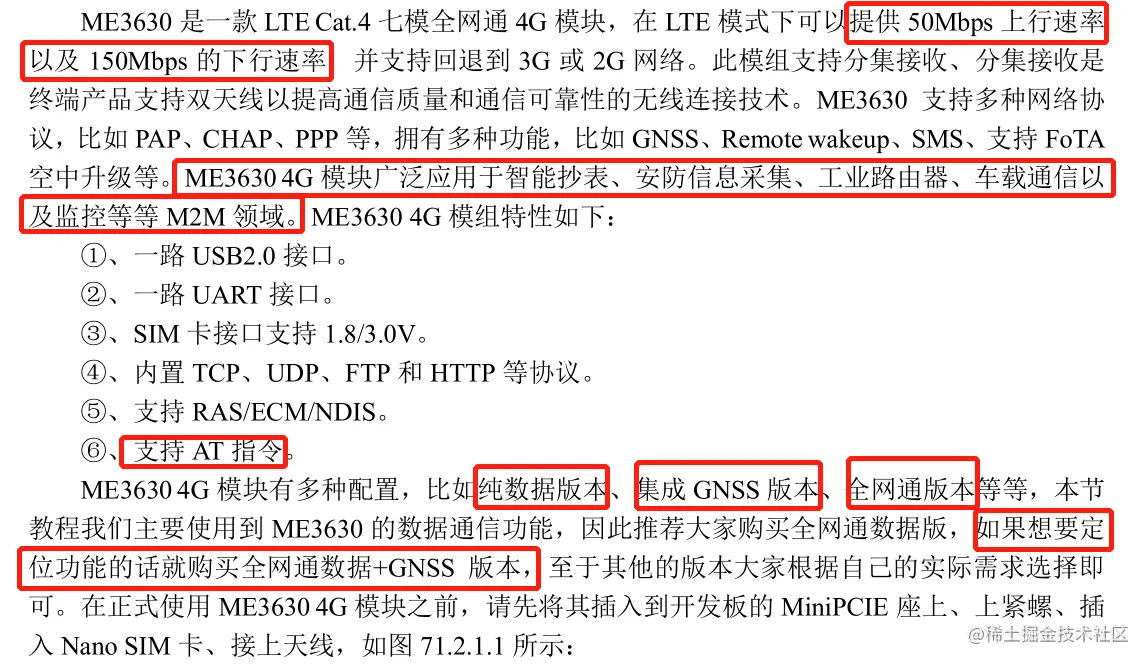

16 4G 模块（上海移远公司EC20，高新兴物联的ME3630）
- 提起 4G 网络连接，大家可能会觉得是个很难的东西，其实对于嵌入式 Linux 而言，4G 网
络连接恰恰相反，不难！大家可以看一下其他的嵌入式 Linux 或者 Android 开发板，4G 模块都
是
MiniPCIE接口的，包括很多 4G 模块都是 MiniPCIE 接口的。 - 但是大家稍微深入研究一下就会发现，这些 4G 模块虽然用了 MiniPCIE 接口，
但是实际上的通信接口都是 USB，所以 4G 模块的驱动就转换为了 USB 驱动。而这些 4G 模块厂商都提供了详细的文档讲解如何在 Linux 下使用 4G 模块，以及如何修改 Linux 内核加入 4G 模块驱动

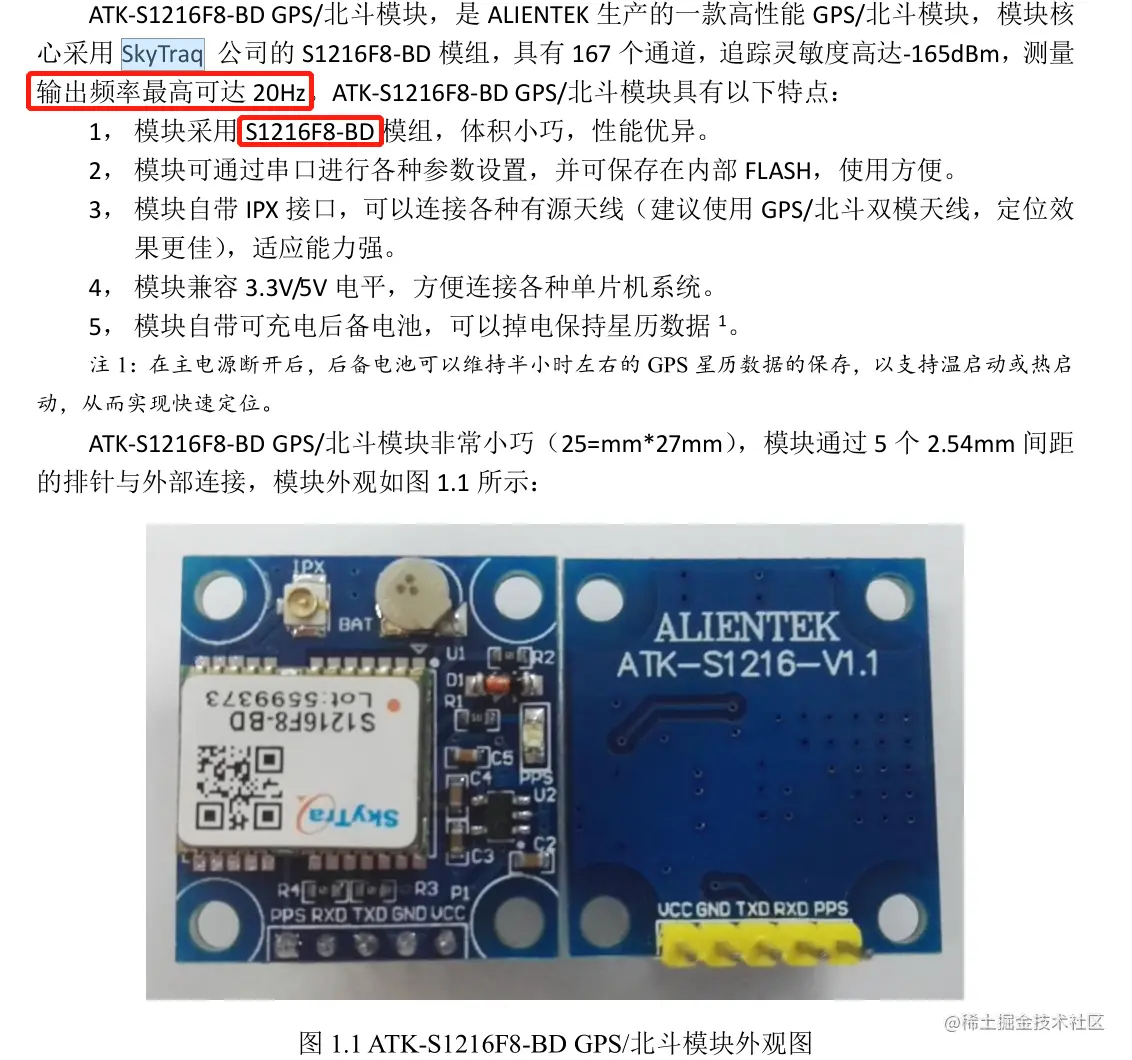

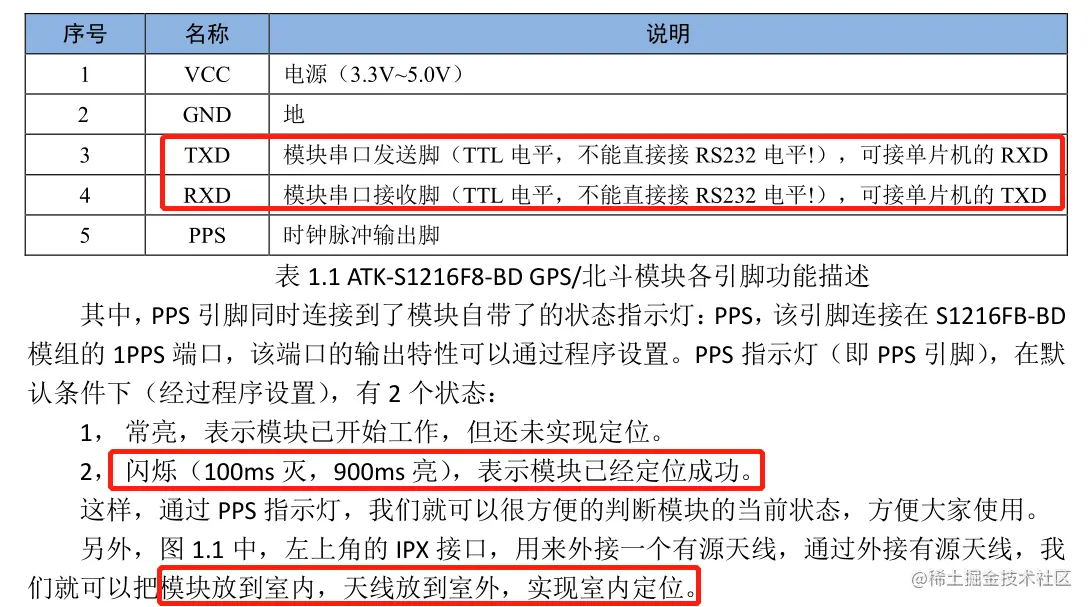

17 GPS北斗-威航科技S1216F8
