canvas

<canvas> 元素可被用来通过 JavaScript（Canvas API 或 WebGL API）绘制图形及图形动画。

Canvas Api (2D API)

Canvas 是一个 2D 绘图 API。

canvas 渲染方式

canvas 本质就是位图，而 dom 需要经过 layout、paint、光栅化等阶段才会被转化成位图；

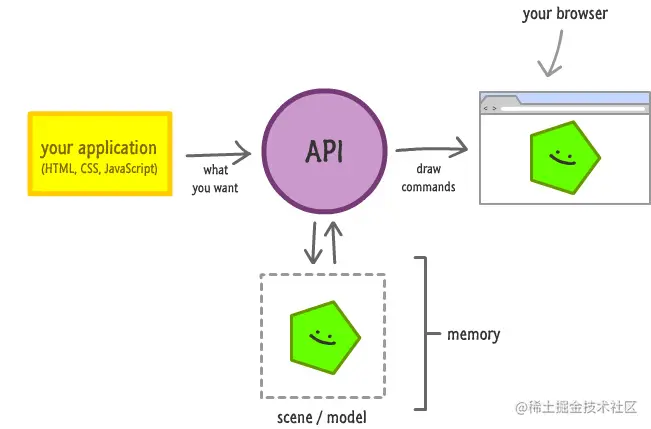

dom 的渲染模式称为驻留模式（Retained Mode），将 dom 元素对象放在内存中，最后调用系统的绘制 api 将中间产物绘制到屏幕；

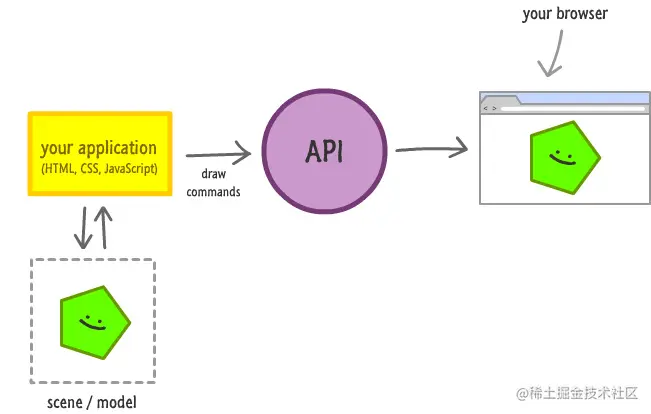

canvas 的渲染模式称为快速模式（Immediate Mode），每次重绘都会直接基于 canvas 代码，不存在解析过程；

应用优势

高性能：直接基于位图重绘、渲染快，内存消耗不受元素数量影响（dom 每个元素都是对象、都需要消耗内存）；
灵活性：可以通过代码控制如何、何时绘制；

其他绘制方式

svg：svg 是一个绘制形状的矢量 api（是使用 XML 来描述二维图形和绘图程序的语言），每个形状都有一个可以附加事件处理程序的对象。svg 在放大时会保持平滑，而 canvas 会变得像素化；
css: css 用于样式化 dom 元素，canvas 中没有 dom 元素；
dom 动画：使用 css 或 ja 移动对象，在某些情况下会比 canvas 更流程；

适用场景

svg：渲染现有形状到屏幕，例如来自 Adobe Illustrator 的插画；
css/dom 动画：为较大的静态区域设置动画、3d 变换；
canvas：图表、图形、动态图表、视频游戏；

绘图

HTMLCanvasElement.getContext(contextType, contextAttributes) 方法返回 canvas 的上下文, 2D 绘图 contextType 为 ‘2d’；

简单绘图

ctx.fillStyle; // 设置填充样式，可为颜色、渐变对象或图像
ctx.fillRect(x, y, width, height);

路径

ctx.beginPath();
ctx.moveTo(x, y); // 移动路径起始点
ctx.lineTo(x, y);
ctx.closePath();
ctx.fill();
ctx.strokeStyle; // 设置绘制路径样式
ctx.lineWidth;
ctx.stroke([path]); // 绘制当前路径
ctx.bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y); // 以贝塞尔曲线连接
ctx.rect(x, y, width, height); // 创建矩形路径
ctx.arc(x, y, radius, startAngle, endAngle, anticlockwise); // 绘制圆弧路径, x, y 为圆弧圆心
ctx.arcTo(x1, y1, x2, y2, radius); // 绘制圆弧路径, x1, y1 为起始点坐标, x2, y2 为终点坐标

坐标系

画布原点位于左上角，y 轴向下，x 轴向右；
如果在(5, 0) 位置绘制一条 1 像素宽的垂直线，它实际上会在 4.5 到 5.5 之间（可以通过偶数像素宽避免）；


ctx.drawImage(img, dx, dy); // 正常绘图，dx, dy 指图片左上角在目标 canvas 中的坐标
ctx.drawImage(img, dx, dy, dWidth, dHeight); // 缩放绘图，dWidth, dHeight 指图片在目标 canvas 中的宽、高
ctx.drawImage(img, sx, sy, sWidth, sHeight, dx, dy, dWidth, dHeight); //裁剪绘图，sx, sy, sWidth, sHeight 指在 img 中的选择区域坐标和大小
drawImage 方法在绘制时使用源元素的 CSS 大小（指 naturalWidth 和 naturalHeight，而不是 element.width 和 element.height）；
图像插值通常比其他缩放方式快得多；

文本

ctx.font; // 符合 css font 语法的字符串
ctx.fillText(string, x, y); // x, y 是基线位置而不是顶部位置
ctx.strokeText(string, x, y); // 绘制空心字体

渐变

grad = ctx.createLinearGradient(x0, y0, x1, y1); // 渐变的起始点和结束点
grad.addColorStop(offset, color);

图片填充

pattern = ctx.createPattern(img, repetition);
img 可为 HTMLImageElement, HTMLImageElement, HTMLCanvasElement, CanvasRenderingContext2D, ImageBitmap, ImageData, Blob;
repetition 可为 'repeat', 'repeat-x', 'repeat-y', 'no-repeat';
仅当图片已经加载时才可以使用图像纹理进行填充，所以可以从图像的 onload 回调中进行绘制；

保存图像

ctx.getImageData(sx, sy, sw, sh); // 返回 ImageData 对象，用来描述 canvas 区域隐含的像素数据，ImageData 对象上可以获得 data（元素为 0~255 的一维数组，以 RGBA 顺序描述图像），height，width
ctx.toBlob(callback, type, quality); // 将图片转为 blob 文件（之后可保存、或转为 url 后作为 img 标签的图像源），callback 为参数为 blob 的回调函数，type 为文件类型（image/png, image/jpg, image/webp），quality 为图片存为 jpeg 或 webp 格式时指定的图片展示质量
ctx.toDataURL(type, encoderOptions); // 包含图片展示的 data URI（data:[<mediatype>][;base64],<data>）

不透明度

ctx.globalAlpha; // 不透明度设置为 0 - 1 之间的分数
此不透明度设置适用于所有绘图操作

变换

ctx.translate(x, y); // 将 canvas 的坐标按原始的 x 水平方向、y 垂直方向进行平移变换
ctx.rotate(angle); // 坐标顺时针旋转弧度
ctx.scale(x, y); // 坐标长度缩放
ctx.setTransform(1, 0, 0, 1, 0, 0); // 恢复

状态保存

ctx.save(); // 保存状态
ctx.restore(); // 恢复到上次保存状态

剪裁

ctx.clip([path], fillRule); // 根据当前路径裁剪，fillRule 可为 'nonzero' 和 'evenodd'；
nonzero：选定点向任意方向发出一条射线，考虑相交的路径方向和射线方向差，顺时针加 1，逆时针减 1，如果结果为 0 则选定点在路径外部，否则为内部；
evenodd：选定点向任意方向发出一条射线，考虑相交的路径的条数，偶数则选定点在路径外部，否则为内部；

事件

isPointInPath() //
浏览器无法感知 canvas 内部元素，所以需要将 canvas 整体的鼠标事件转换为内部事件；

canvas动画

用 requestAnimationFrame 配合动画；
ctx.clearRect(0, 0, canvas.width, canvas.height); // 清除背景

WebGL Api（3D api）

developer.mozilla.org/zh-CN/docs/…

chart.js

Scale：绘制图表基本部分

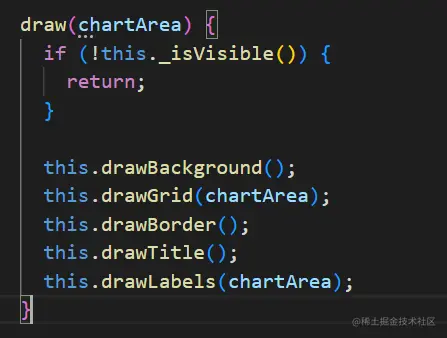

core.scale.js 为主入口文件，Scale 类上实现 draw 方法，包扩绘制图表背景、网格线、边框、标题和标签；

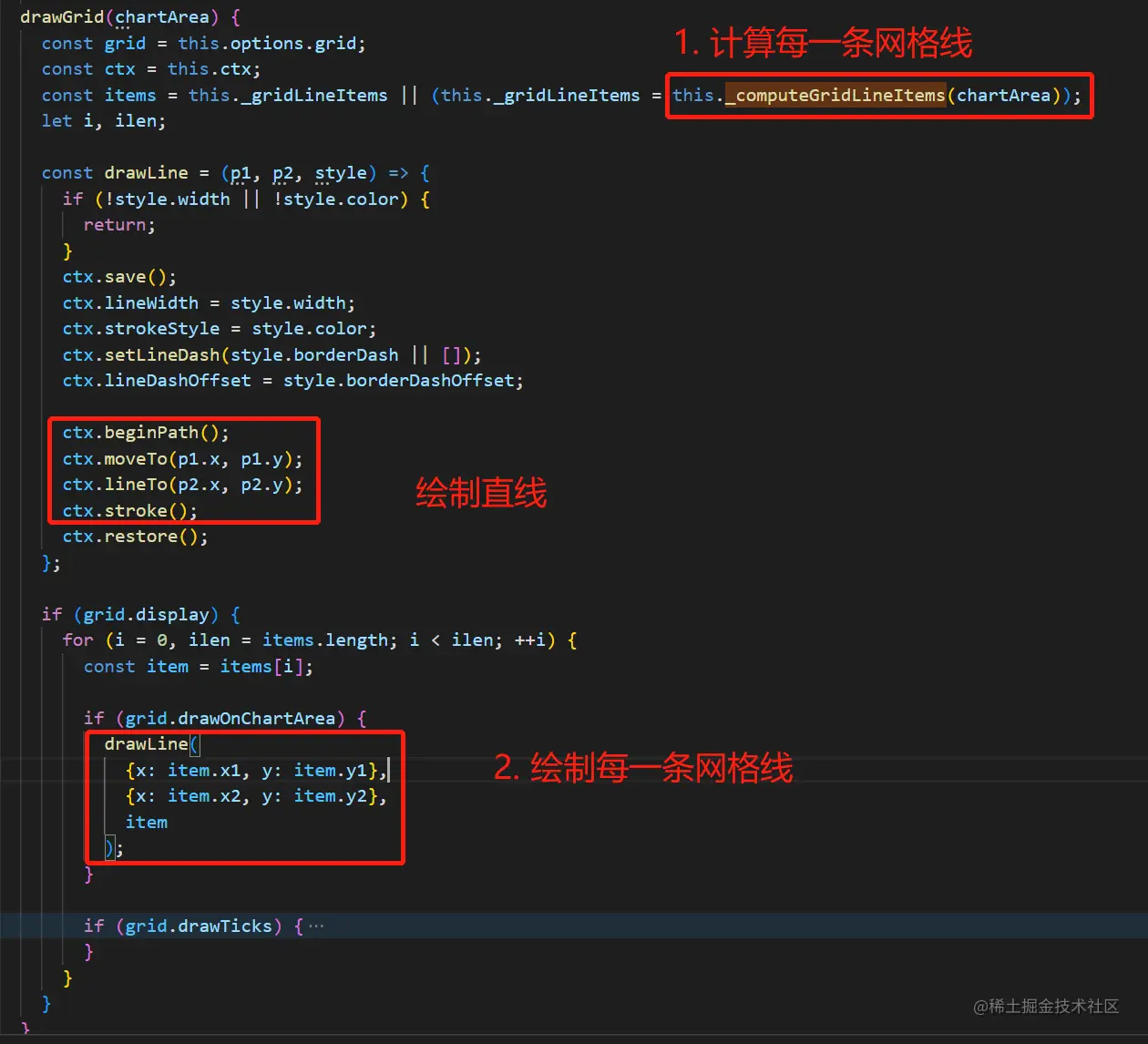

drawGrid 为绘制网格线的方法，计算（_computeGridLineItems）每一条网格线位置和样式后，绘制直线。在绘制前后会 save() & restore(), 使画布恢复初始状态；

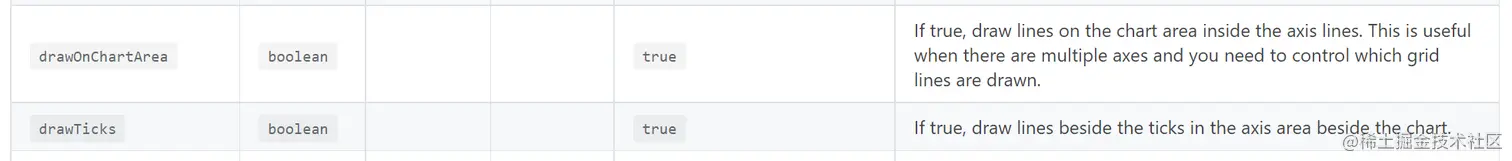

drawGrid 包括了两种网格线，在轴外侧和在图表区域内；

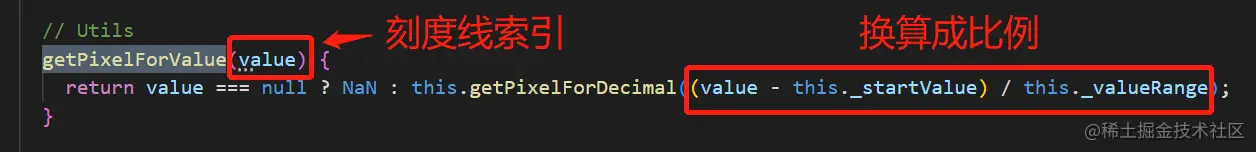

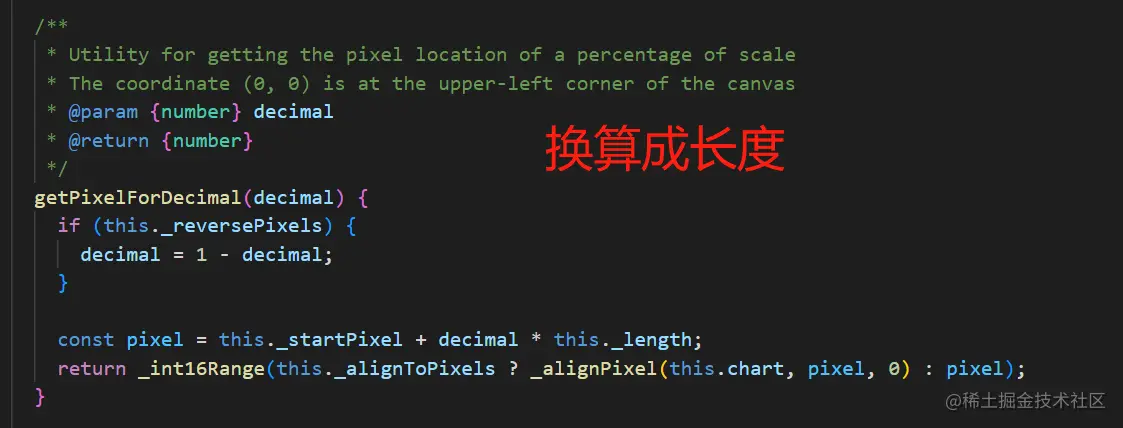

计算网格线位置，首先计算非平移方向的坐标；
计算平移方向的坐标；

Element：绘制图表数据部分

element.bar.js: 绘制条形图；

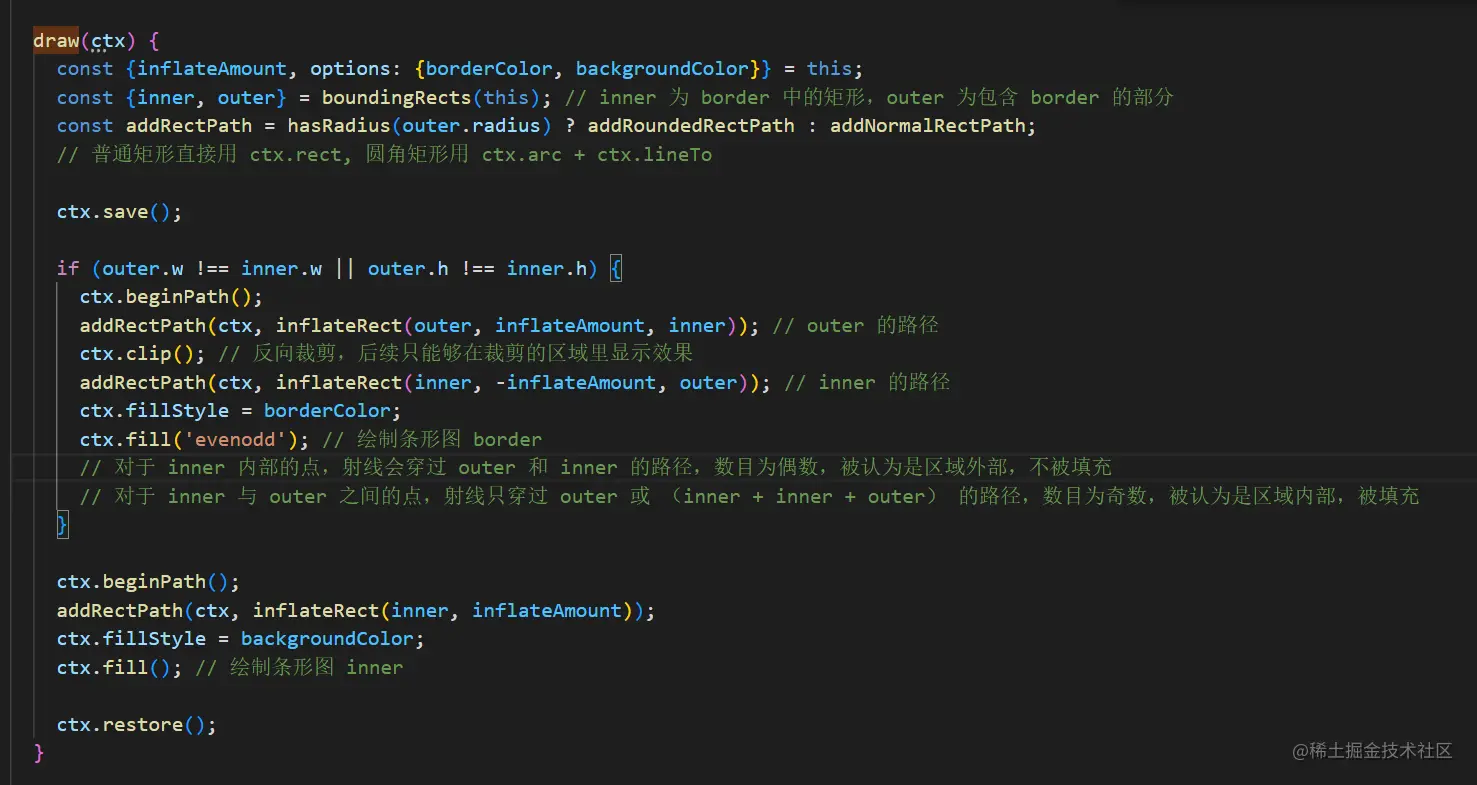

draw: 绘制矩形，border 部分实际也是用 fill 填充路径（而不是 stroke）；

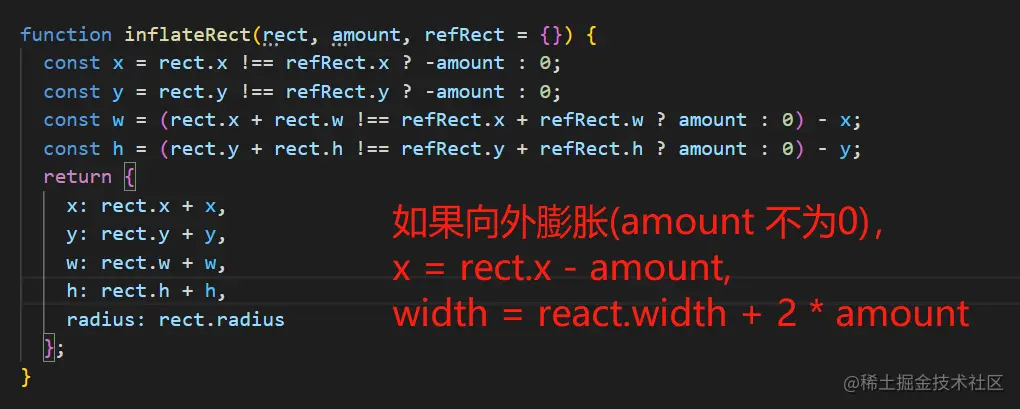

inflateRect: 计算膨胀后（inflateAmount 不为 0）的条形图，borderWidth 表现为边框向内扩展，inflateAmount 表现为边框向外扩展；
