注意，下文，格子特别多，没有衫。

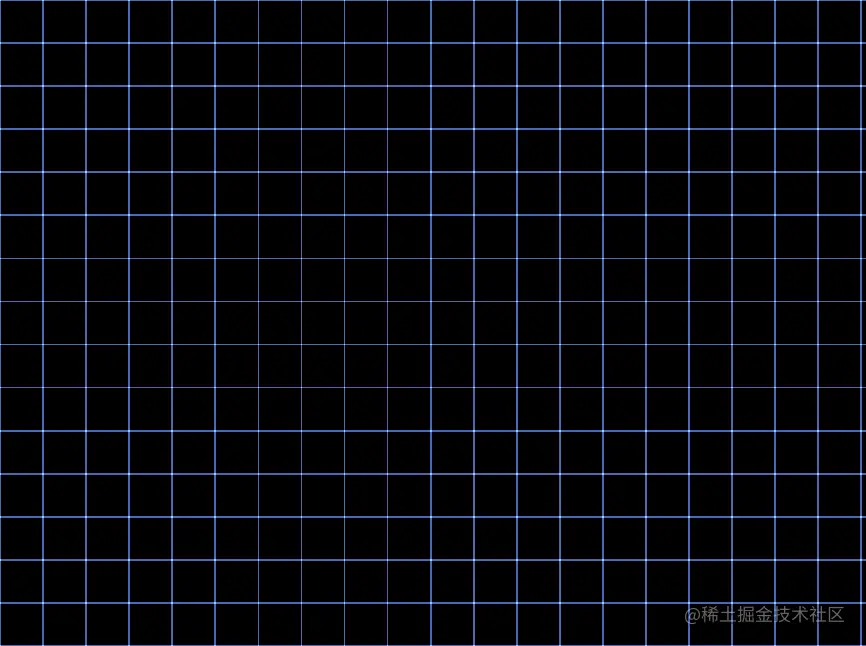

pattern就是一种图案，可重复的， 比如瓷砖。用shader来做，就是要设计好最小的那个单元，然后用各种方式去实现周期性重复。前面的网格就是一种pattern。下面是另一种方式实现的网格，是用gl_FragColor的坐标直接取余得到，缺陷就是会依赖绝对的物理坐标系，不能用作任意几何面的贴图。

#version 300 es
 out highp vec4 Ocolor;
#define gl_FragColor Ocolor
#define varying in
#ifdef GL_ES
precision mediump float;
#endif

#define PI 3.14159265359

uniform vec2 u_CavasSize;
uniform vec2 u_mouse;
uniform float u_Time;

void main() {
    vec2 st = gl_FragCoord.xy/u_CavasSize.xy;
    vec3 color = vec3(0.0);
	// 用取模实现 周期 [0,1]
      vec2 s2 = vec2(mod(gl_FragCoord.x/50.0,1.0), mod(gl_FragCoord.y/50.0,1.0)) ;
      vec3 c3y = vec3(s2.y)  ;
    	float min = 0.8 ;
      float max = 0.9 ;
      //  而我现在想要条条框框， 我的想法就是先 分别限制x y ，然后再相加就可以得到
    	vec3 c4y =smoothstep(min, max, c3y ) ;
      vec3 c4x =smoothstep(min, max, c3x ) ;

    gl_FragColor = vec4(c4x+c4y,1.0);
}

fract

之所以提到这个，是因为我发现直接放大uv坐标，然后用fract取小数位，会有问题. 问题大概在于，乘以10的时候，小数位就少了一位，这意味着数据的密度稀疏了十倍，以致于在某些情况下本来应该绘制的结果因为取不到值没能绘制。 因为计算机里的[1,0]并不是理想中那么连续，它也是离散的，是有最小精度的。

之前绘制函数是这样的。就是把放大后的xy 限制在[0,w] [1-w,1]的范围内，但是由于uv被放大了，比如说现在宽度是0.1,但是放大后,10倍，区间就是[0,0,01],uv在这个区间内的数量不足，以至于最后这条线就画不出来，或者说视觉上看不见。

vec2 grid2 (vec2 uv , float w) {
    uv-=vec2(.5 );
    return step(vec2(.5 -w) , abs(uv) );
  }

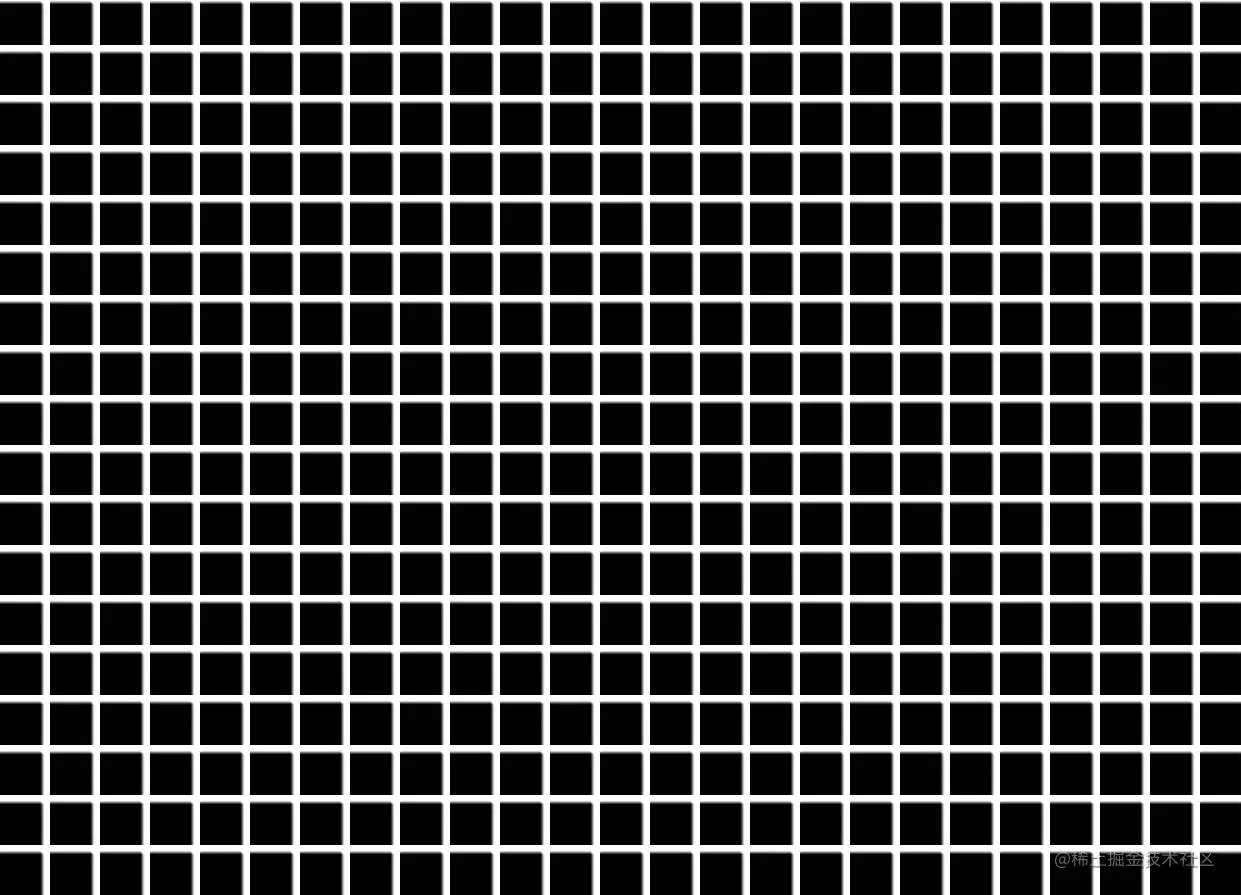

下面这个图是放大15倍，w=.5的时候，刚好有些线比较细，如果我再放大或者w再小一些就会消失。主要还是线不能太细，线宽足够的话，一般顶多出现这样情况，不过这种情况显然也不是我想出现的,所以，如果用这种方式绘制，要注意精度问题，当然可以调高精度 highp， 能支持更多的细分。

格子

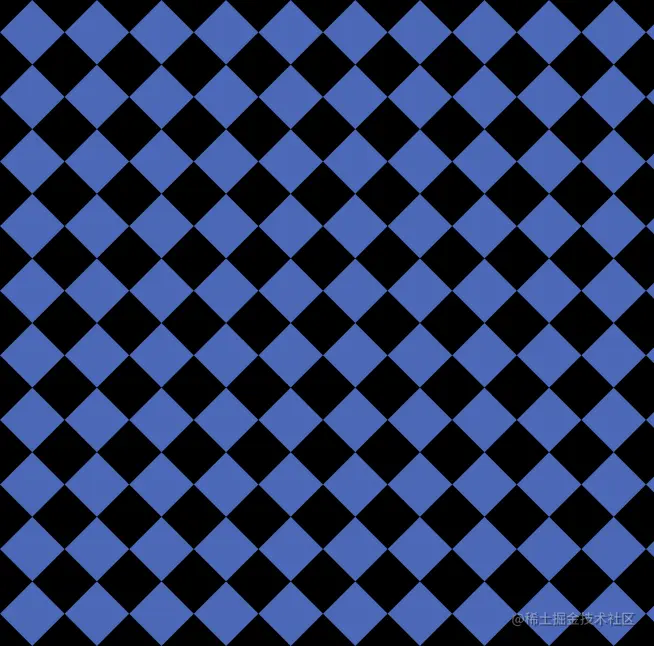

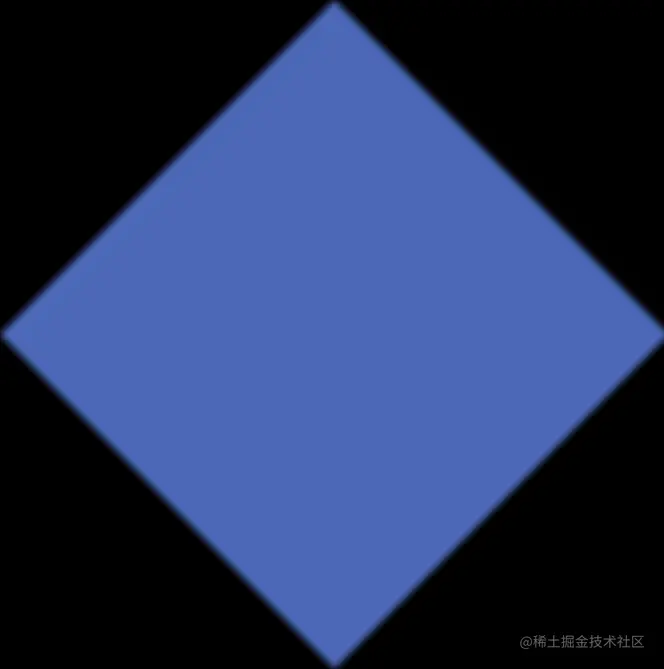

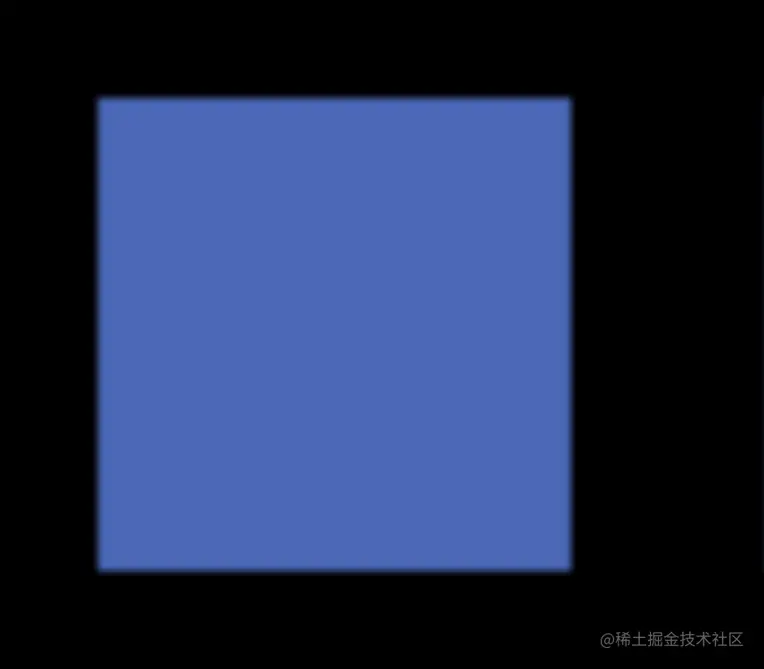

网格画腻了，就画他那个例子吧。 这个例子十分简单，就是画了一个正方形，然后旋转45度。这个正方形的边长为√2， 这样刚好就卡在那里了。

float block2(vec2 uv, float angle){
  uv-=.5;
  uv*=rotate(-angle);
  float w = sqr2/4.;

  vec2 xy =  smoothstep(w +.01,w -.01 ,abs(uv) )  ;
  return xy.x *xy.y;
}

偏移

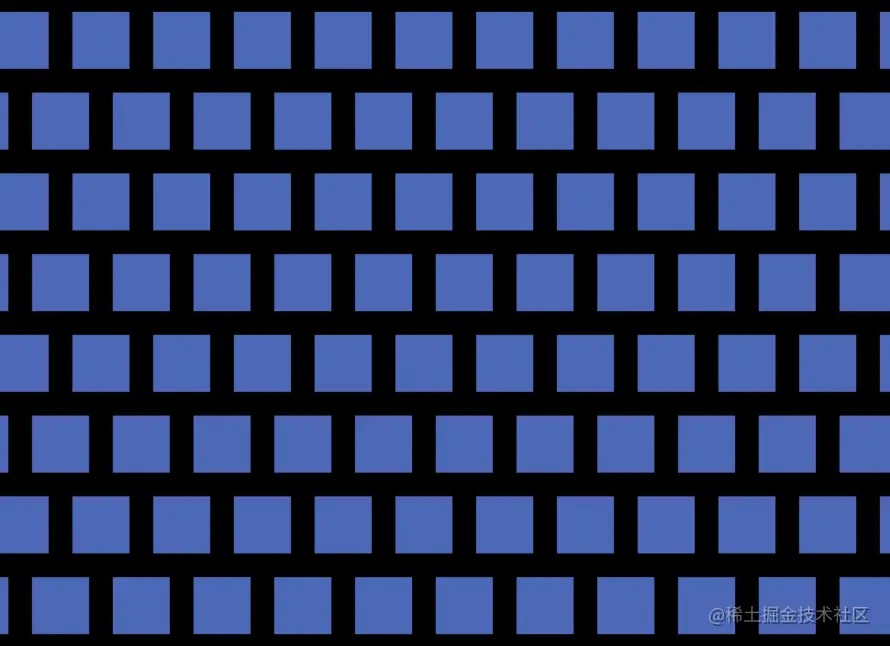

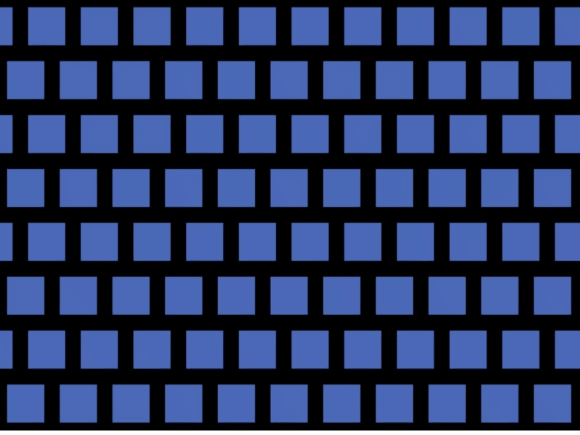

之前的格子太整齐了，我想让他们错开。就像下面这样。实际上就分奇偶，让奇数和偶数行的x有偏移。

st本身的值域只有01，但是在放大之后值域就变成了[0,n], 判断奇偶就用取模。

需要注意的是，mod函数并不会抹掉小数点，所以我会判断余数是否大于1，而不是其他。 step就是判断大小，结果只有0或者1， 那么只要在后面乘上一个偏移量就可以达成只有奇数行偏移的效果，如果把偏移量和时间t关联起来就能得到动画。

从0行开始。

但是，我觉得只有奇数行有动画并不好看，于是，减去了.5, 这样偶数就是往右偏移，奇数往左偏移，因为是直接作用在原坐标上, 加就等于是把可视区域往右移，视觉上就在左移。

    float offsetY = (step(1. , mod(st.y, 2.)) -.5)*(.5);// 奇偶
    float offsetY = (step(1. , mod(st.y, 2.))*(.5);// 只有偶数行
    st.x+= offsetY;

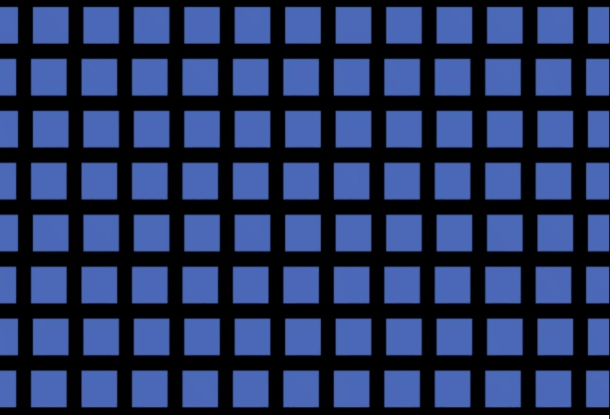

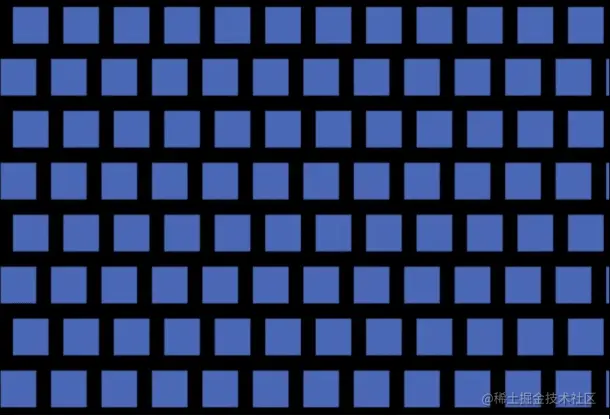

最后，同样给x加上偏移动画，我是直接用正弦周期，正负xy,所以切换的时候比较突兀，懒得去用三角函数作为偏移量，在导函数为0的切换。

float offsetY = (step(1. , mod(st.y, 2.)) -.5)*(.5 +t);
    float offsetX = (step(1. , mod(st.x, 2.)) -.5)*(.5 +t);
     sin(t)>0.?(st.y +=offsetX):(st.x+= offsetY);

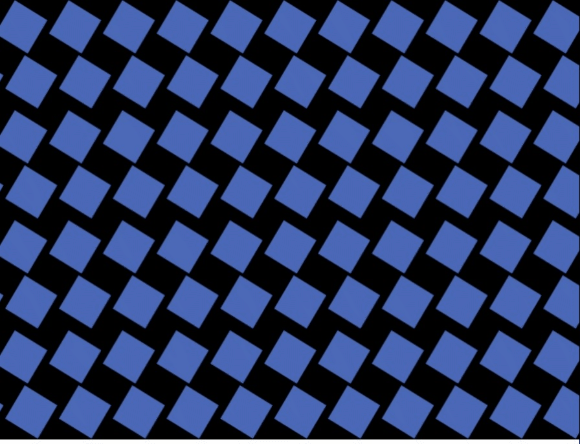

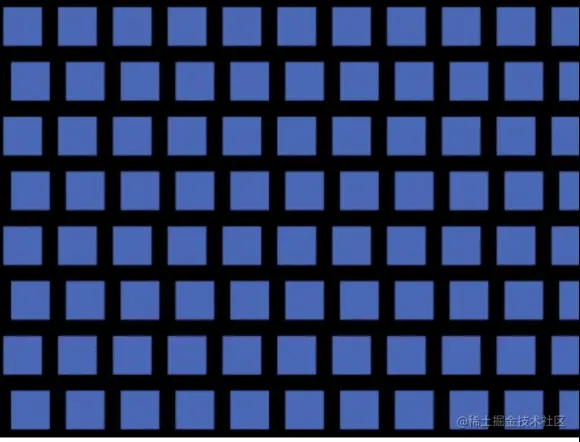

正弦的导数就是余弦，我意识到这点之后就发现改起来还是挺容易的。

 float sint  = sin(t),cost = cos(t) ;
    float offsetY = (step(1. , mod(st.y, 2.)) -.5)*(cost *2.);
    float offsetX = (step(1. , mod(st.x, 2.)) -.5)*(cost *-2.);
     sint>0.?(st.y +=offsetX):(st.x+= offsetY);

拆分组合

书上的标题是某种瓷砖，大概的做法就是，把一份空间再分成四份，然后每份同样的图案，只不过旋转角度不同。

关键技巧就是这个一分为四。 把01放大为[0,2]之后，我们还是用取余来判断当前是哪一个区域，直接用2取余，如果某个方向上，余数大于1，说明在他在这个方向属于第二个区域。

其实，如果能保证入参是[0,1]，那么在放大之后是可以直接判断是否大于1，不用取余。

float triangles(vec2 uv){
  return smoothstep( 0.99,1.01 ,uv.x + uv.y );
}

vec2 title (vec2 uv){
  uv*=2. ;
  float ind =0.;
  ind += step(1., uv.x)*.5 ;
  ind += step(1., uv.y)  ;

  uv =fract (uv) ;
  uv-=.5;
  uv*=rotate(-PI * ind);
  uv+=.5;
  return uv ;
}

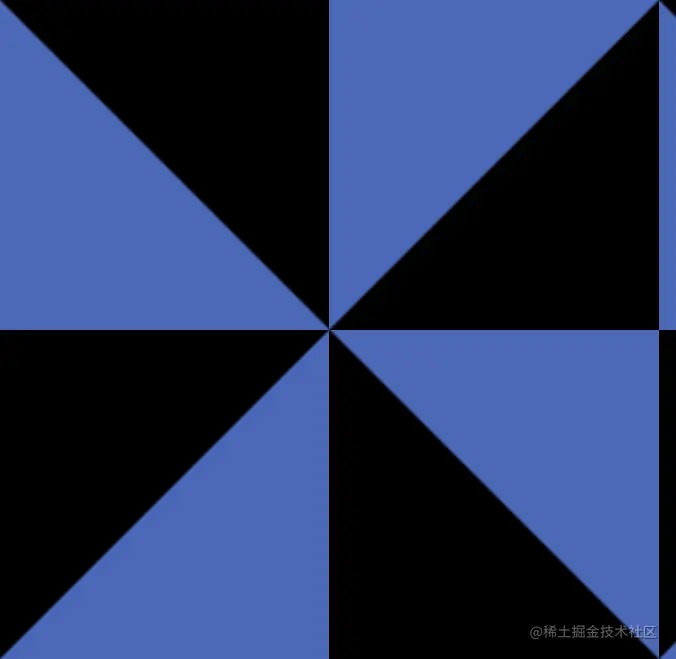

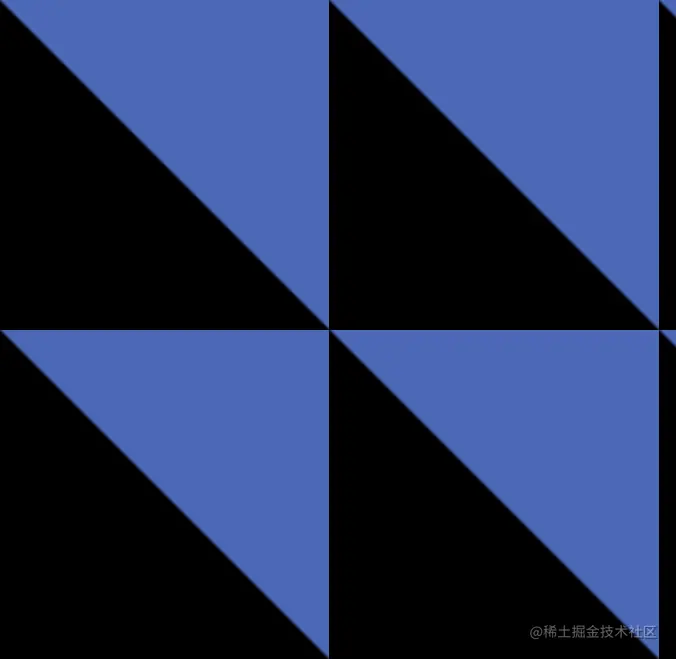

由于我的三角初始位置和书上的不同，结果成了这样，先看我的初始位置。

uv*=rotate(PI *ind)

我发现了真正问题所在，按xy的大小加1，结果是0132， 我需要交换23的位置，如果我不想按书上写if else,结果还是写了if else.

  //2 3 交换
  float t ;
  if(ind == 2.){ t =3.;}
 if(ind == 3.){ t =2.;}
  if(t >1.){ ind = t ;}

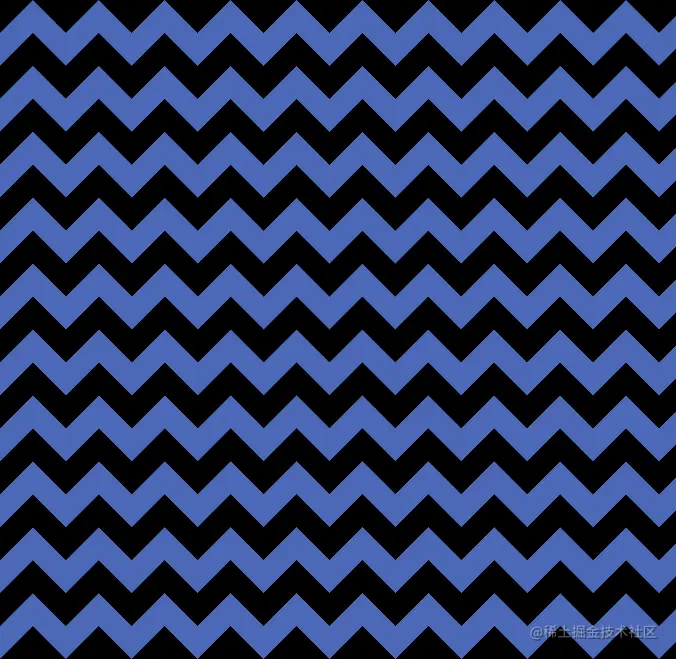

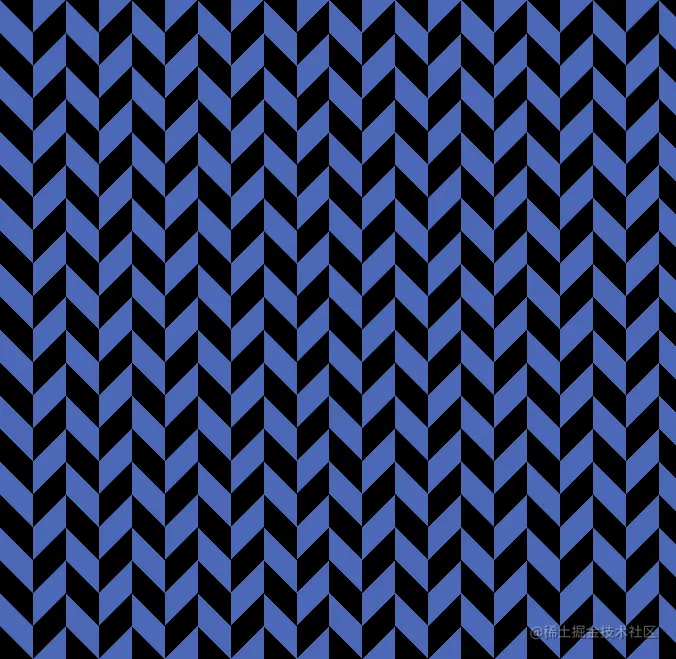

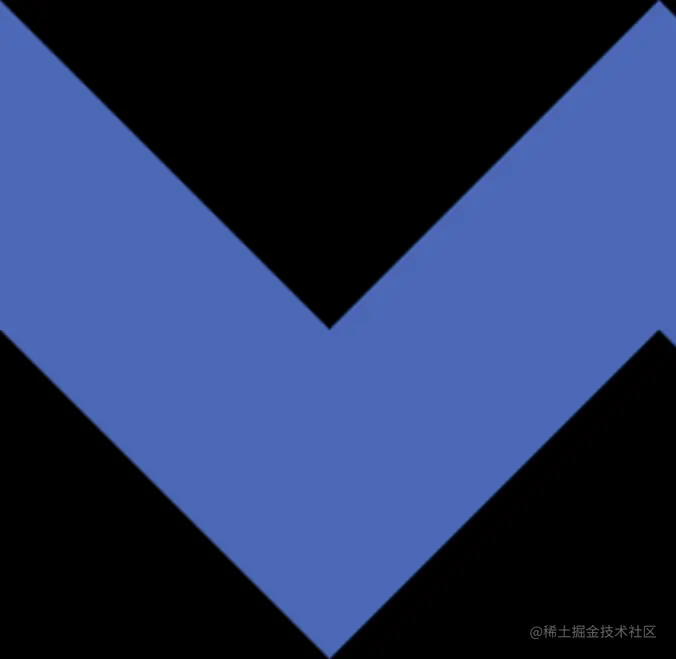

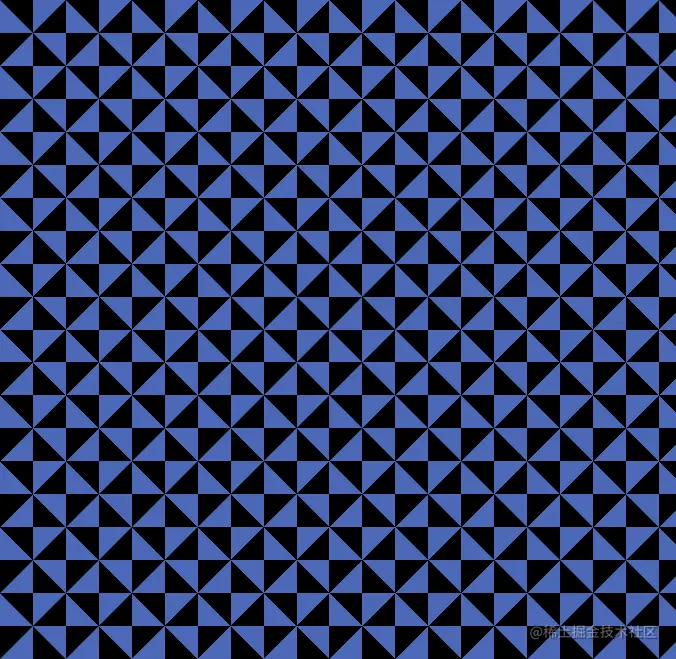

然后，我又改变了初始角度，得到和书上一样的效果

结束

往后还要多多练习才是，练习不同的图案，不同的写法。
