AI Studio项目链接：aistudio.baidu.com/aistudio/pr…

一. 项目背景介绍

近年来，小碗菜越来越受大众欢迎，主要是因为其具有以下三个优点：

• 食物多样化，营养更全面

• 速度快，价格实惠

• 照顾个人口味的同时也能保证卫生安全

然而，如今市场上在结算价格时常常采用的是人工结算的方法，不仅效率低下，还常常容易算错，尤其是在高峰期，更是增加了收银员的负担。 因此，我想制作一个自动结算系统，利用计算机视觉技术，能够自动识别出顾客挑选了哪些美食，并自动结算价格。有利于提高餐厅在用餐高峰期时的运转效率，非常适合在学校、公司等人员密集的场所使用。

二. 数据介绍

2.1 数据集的准备

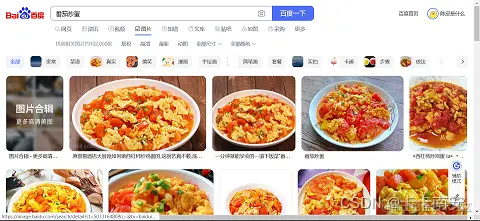

要实现目标检测任务常常需要依赖于庞大的数据集，我打算通过爬虫的方法来获取数据集。以番茄炒蛋为例，我们在百度图片中输入“番茄炒蛋”，可以看到搜索结果如下所示：

可以看到搜索出来的结果正是我们平时吃的番茄炒蛋的样子，因此我们可以通过爬虫来爬取该网页上的图片，这样我们就获得了番茄炒蛋的数据集。

爬虫源码如下所示(运行程序，按照提示一步一步输入即可)：

# -*- coding: utf-8 -*-
import re
import requests
from urllib import error
from bs4 import BeautifulSoup
import os

num = 0
numPicture = 0
file = ''
List = []


def Find(url, A):
    global List
    print('正在检测图片总数，请稍等.....')
    t = 0
    i = 1
    s = 0
    while t < 200: # 200可以修改，只要比自己想要的张数大就行
        Url = url + str(t)
        try:
            Result = A.get(Url, timeout=7, allow_redirects=False)
        except BaseException:
            t = t + 60
            continue
        else:
            result = Result.text
            pic_url = re.findall('"objURL":"(.*?)",', result, re.S)  # 先利用正则表达式找到图片url
            s += len(pic_url)
            if len(pic_url) == 0:
                break
            else:
                List.append(pic_url)
                t = t + 60
    return s

def dowmloadPicture(html, keyword):
    global num
    # t =0
    pic_url = re.findall('"objURL":"(.*?)",', html, re.S)  # 先利用正则表达式找到图片url
    print('找到关键词:' + keyword + '的图片，即将开始下载图片...')
    for each in pic_url:
        print('正在下载第' + str(num + 1) + '张图片，图片地址:' + str(each))
        try:
            if each is not None:
                pic = requests.get(each, timeout=7)
            else:
                continue
        except BaseException:
            print('错误，当前图片无法下载')
            continue
        else:
            if len(pic.content) < 200:
                continue
            string = file + r'\\'  + str(num) + '.jpg'
            fp = open(string, 'wb')
            fp.write(pic.content)
            fp.close()
            num += 1
        if num >= numPicture:
            return


if __name__ == '__main__':  # 主函数入口
    headers = {
        'Accept-Language': 'zh-CN,zh;q=0.8,zh-TW;q=0.7,zh-HK;q=0.5,en-US;q=0.3,en;q=0.2',
        'Connection': 'keep-alive',
        'User-Agent': 'Mozilla/5.0 (X11; Linux x86_64; rv:60.0) Gecko/20100101 Firefox/60.0',
        'Upgrade-Insecure-Requests': '1'
    }

    A = requests.Session()
    A.headers = headers

    word = input("请输入搜索关键词(可以是人名，地名等): ")
    # add = 'http://image.baidu.com/search/flip?tn=baiduimage&ie=utf-8&word=%E5%BC%A0%E5%A4%A9%E7%88%B1&pn=120'
    url = 'https://image.baidu.com/search/flip?tn=baiduimage&ie=utf-8&word=' + word + '&pn='

    tot = Find(url, A)
    print('经过检测%s类图片共有%d张' % (word, tot))
    numPicture = int(input('请输入想要下载的图片数量: '))
    file = input('请建立一个存储图片的文件夹，输入文件夹名称即可: ')
    y = os.path.exists(file)
    if y == 1:
        print('该文件已存在，请重新输入')
        file = input('请建立一个存储图片的文件夹，)输入文件夹名称即可: ')
        os.mkdir(file)
    else:
        os.mkdir(file)
    t = 0
    tmp = url
    while t < numPicture:
        try:
            url = tmp + str(t)
            result = A.get(url, timeout=10, allow_redirects=False)

        except error.HTTPError as e:
            print('网络错误，请调整网络后重试')
            t = t + 60
        else:
            dowmloadPicture(result.text, word)
            t = t + 60
    print('当前爬取结束，感谢使用')

运行后，我们即可获得番茄炒蛋的数据集：

2.2 数据集的标注

数据标注我采用的是labelimg进行人工标注，labelimg安装包链接：pan.baidu.com/s/1znNYWpyY… 提取码：kvsl

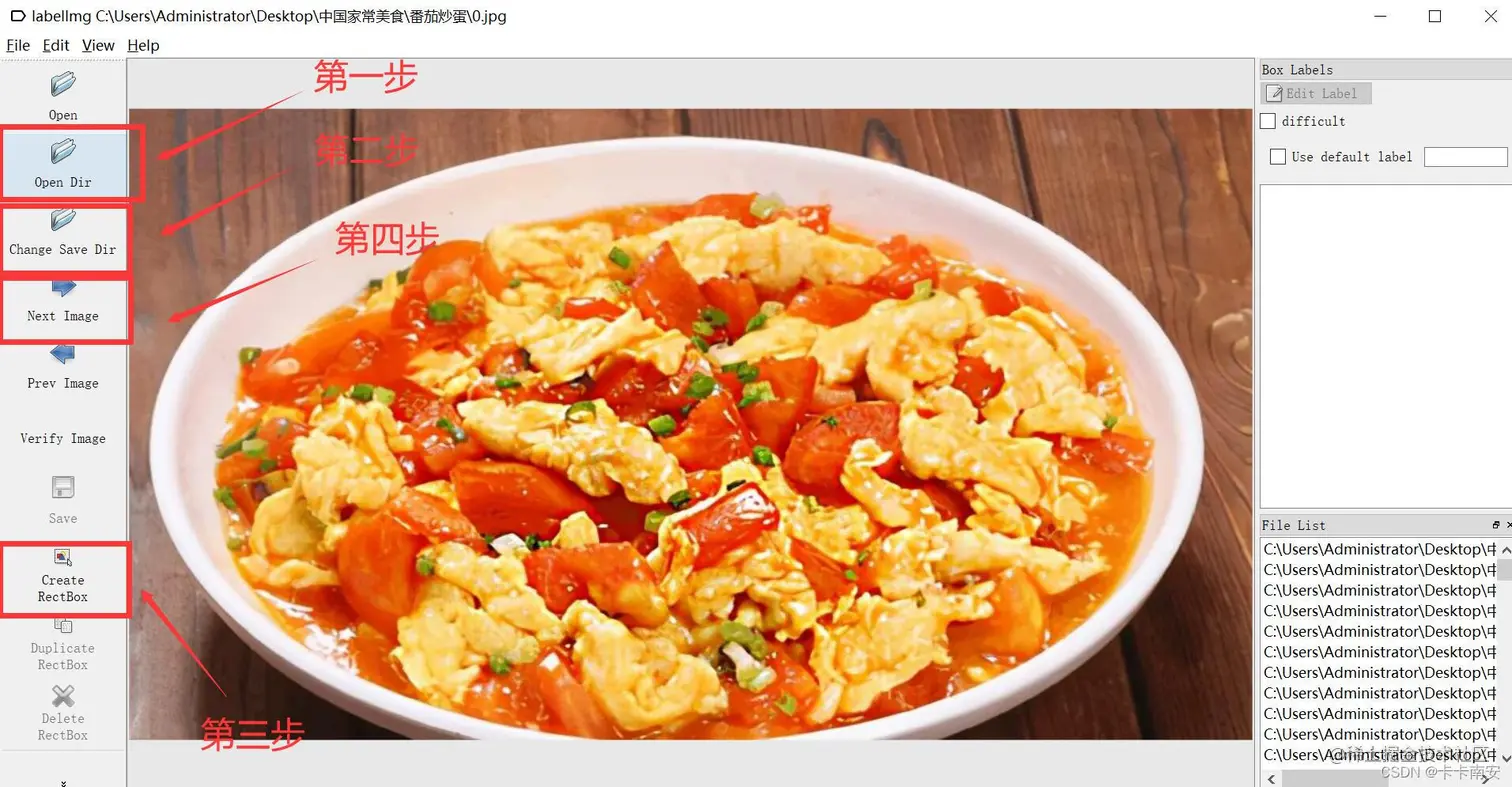

以番茄炒蛋数据集为例，按照以下四个步骤完成对一类数据集的标注：

1. 打开番茄炒蛋图片数据集所在文件夹
2. 打开保存标注信息的文件夹
3. 在图片上框选区域并标注类别
4. 切换到下一张图片

这样我们就实现了对一类数据集的标注，保存的标注信息.xml文件内容如下所示：

<annotation>
	<folder>番茄炒蛋</folder>
	<filename>0.jpg</filename>
	<path>C:\Users\Administrator\Desktop\中国家常美食\番茄炒蛋\0.jpg</path>
	<source>
		<database>Unknown</database>
	</source>
	<size>
		<width>1068</width>
		<height>600</height>
		<depth>3</depth>
	</size>
	<segmented>0</segmented>
	<object>
		<name>fanqiechaodan</name>
		<pose>Unspecified</pose>
		<truncated>0</truncated>
		<difficult>0</difficult>
		<bndbox>
			<xmin>91</xmin>
			<ymin>108</ymin>
			<xmax>921</xmax>
			<ymax>559</ymax>
		</bndbox>
	</object>
</annotation>

用同样的方法，我们就可以获取我们想要美食的数据集。

2.3 将数据转换为VOC格式

这个项目我准备了300张图片(白切鸡、番茄炒蛋、宫爆鸡丁各100张)和对应的.xml文件，下面我们需要按照要求将数据调整为VOC格式以便接下来训练。VOC数据格式如下所示：

---VOC
    ------create_list.py
    --------label_list.txt
    --------train.txt
    --------val.txt
    ------Annotations
    	 ---------n个xml文件
    ------ImagesSet
         ---------Main
              --------get_list.py
              --------label_list.txt
              --------train.txt
              --------val.txt
    ------JPEGImages
    	 ---------n个img文件

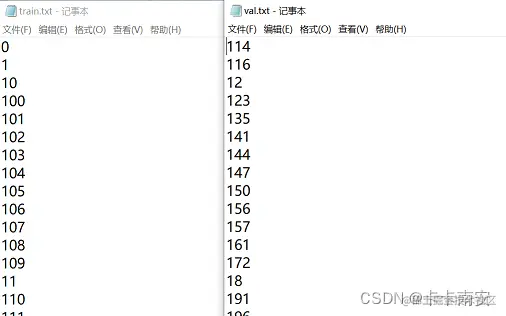

其中get_list.py用于将数据集按照比例随机分成训练集和验证集，生成train.txt和val.txt两个文件(Main文件夹下)，如下所示，其中数字代表对应的图片名：

# get_list.py
#路径需要自己修改
import os
import random

train_precent=0.8 #划分比例
xml="C:/Users/Administrator/Desktop/dataset/Annotations"
save="C:/Users/Administrator/Desktop/dataset/ImagesSet/Main"
total_xml=os.listdir(xml)

num=len(total_xml)
list=range(num)
tr=int(num*train_precent)
train=random.sample(list,tr)

ftrain=open("C:/Users/Administrator/Desktop/dataset/ImagesSet/Main/train.txt","w")
ftest=open("C:/Users/Administrator/Desktop/dataset/ImagesSet/Main/val.txt","w")

for i in range(num):
    name=total_xml[i][:-4]+"\n"
    if i in train:
        ftrain.write(name)
    else:
        ftest.write(name)

ftrain.close()
ftest.close()

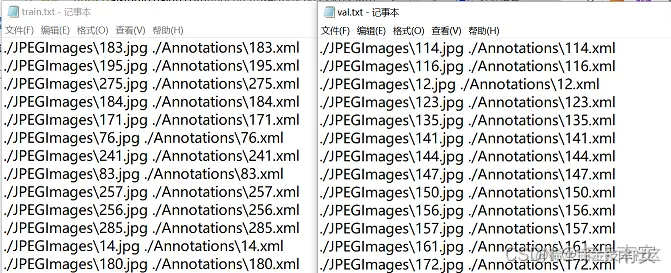

create_list.py用于将图片路径及其对应.xml文件路径一一对应起来，生成train.txt和val.txt两个文件(主文件夹下)，如下所示：

# creat_list.py
import os
import os.path as osp
import re
import random

devkit_dir = './'

# 获取文件夹路径
def get_dir(devkit_dir,  type):
    return osp.join(devkit_dir, type)

# 将图片及对应.xml文件地址一一对应并写入列表中
def walk_dir(devkit_dir):
    filelist_dir = get_dir(devkit_dir, 'ImagesSet/Main')
    annotation_dir = get_dir(devkit_dir, 'Annotations')
    img_dir = get_dir(devkit_dir, 'JPEGImages')
    trainval_list = []
    test_list = []
    added = set()

    for _, _, files in os.walk(filelist_dir):
        for fname in files:
            img_ann_list = []
            if re.match('train\.txt', fname):
                img_ann_list = trainval_list
            elif re.match('val\.txt', fname):
                img_ann_list = test_list
            else:
                continue
            fpath = osp.join(filelist_dir, fname)
            for line in open(fpath):
                name_prefix = line.strip().split()[0]
                if name_prefix in added:
                    continue
                added.add(name_prefix)
                ann_path = osp.join(annotation_dir, name_prefix + '.xml')
                img_path = osp.join(img_dir, name_prefix + '.jpg')
                assert os.path.isfile(ann_path), 'file %s not found.' % ann_path
                assert os.path.isfile(img_path), 'file %s not found.' % img_path
                img_ann_list.append((img_path, ann_path))

    return trainval_list, test_list

# 将列表信息存入.txt文件
def prepare_filelist(devkit_dir, output_dir):
    trainval_list = []
    test_list = []
    trainval, test = walk_dir(devkit_dir)
    trainval_list.extend(trainval)
    test_list.extend(test)
    random.shuffle(trainval_list)
    with open(osp.join(output_dir, 'train.txt'), 'w') as ftrainval:
        for item in trainval_list:
            ftrainval.write(item[0] + ' ' + item[1] + '\n')

    with open(osp.join(output_dir, 'val.txt'), 'w') as ftest:
        for item in test_list:
            ftest.write(item[0] + ' ' + item[1] + '\n')


if __name__ == '__main__':
    prepare_filelist(devkit_dir, '.')

label_list.txt里面是数据集包含的种类列表：baiqieji、fanqiechaodan、gongbaojiding

我们将文件按照前面的格式放置，就完成了VOC数据集的准备：

2.4 数据集的可视化

将我们准备好的VOC格式的数据集上传至AI Studio并解压。

# 解压数据集
!unzip -oq /home/aistudio/data/data128743/dataset.zip

下面我们来查看一下数据集的目录结构。

!tree dataset -d

dataset
├── Annotations
├── ImagesSet
│   └── Main
└── JPEGImages

4 directories

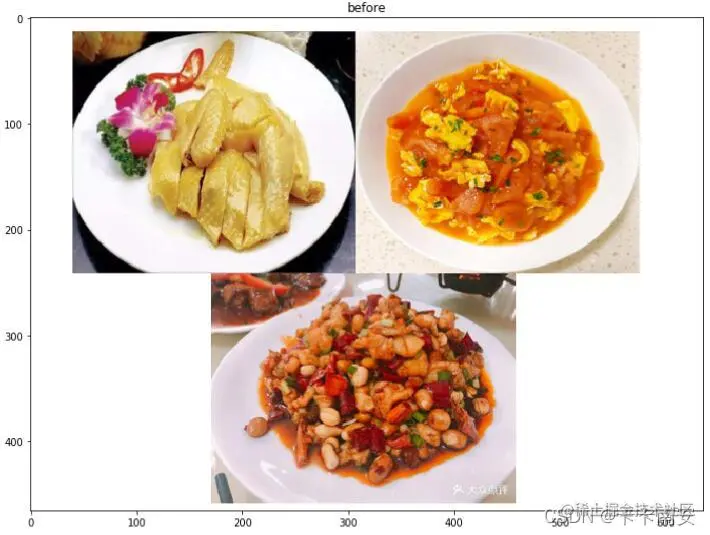

分别从三个类中挑选一张图片展示一下。

# 数据可视化
import os
import matplotlib.pyplot as plt
import cv2
#matplotlib inline

image_path = 'dataset/JPEGImages'
image_path_list = sorted(os.listdir(image_path))
image_path_list = [os.path.join(image_path, path) for path in image_path_list]

sample_image_path_list = ['dataset/JPEGImages/0.jpg','dataset/JPEGImages/101.jpg', 'dataset/JPEGImages/201.jpg']
sample_label_list = ['baiqieji','fanqiechaodan','gongbaojiding']

plt.figure(figsize=(8, 8))

for i in range(len(sample_image_path_list)):
    plt.subplot(1,len(sample_image_path_list), i+1)
    plt.title(sample_label_list[i])
    plt.imshow(cv2.imread(sample_image_path_list[i])[:, :, ::-1])

plt.tight_layout()
plt.show()
print("图片总共有{}张".format(len(image_path_list)))

三. 模型介绍

3.1 安装PaddleDetection

# 克隆PaddleDetection仓库
!git clone https://gitee.com/paddlepaddle/PaddleDetection.git

cd PaddleDetection/

# 安装其他依赖
!pip install -r requirements.txt
# 编译安装paddledet
!python setup.py install

3.2 修改配置文件

打开PaddleDetection/configs/datasets/voc.yml,修改训练集、验证集和测试集路径如下所示：

3.3. 选择模型

在PaddleDetection/configs目录下可以看到PaddleDetection提供了非常多的模型，这次我选用的是ppyolov2模型(ppyolov2_r50vd_dcn_voc.yml)。

ppyolo是PaddleDetection优化和改进的YOLOv3的模型，相较20年发布的PP-YOLO，v2版本在COCO 2017 test-dev上的精度提升了3.6个百分点，由45.9%提升到了49.5%；在640*640的输入尺寸下，FPS达到68.9FPS。 PP-YOLOv2在同等速度下，精度超越YOLOv5！

PP-YOLO模型库：

Model	GPU number	images/GPU	backbone	input shape	Box APval	Box APtest	V100 FP32(FPS)	V100 TensorRT FP16(FPS)	download	config
PP-YOLO	8	24	ResNet50vd	608	44.8	45.2	72.9	155.6	model	config
PP-YOLO	8	24	ResNet50vd	512	43.9	44.4	89.9	188.4	model	config
PP-YOLO	8	24	ResNet50vd	416	42.1	42.5	109.1	215.4	model	config
PP-YOLO	8	24	ResNet50vd	320	38.9	39.3	132.2	242.2	model	config
PP-YOLO_2x	8	24	ResNet50vd	608	45.3	45.9	72.9	155.6	model	config
PP-YOLO_2x	8	24	ResNet50vd	512	44.4	45.0	89.9	188.4	model	config
PP-YOLO_2x	8	24	ResNet50vd	416	42.7	43.2	109.1	215.4	model	config
PP-YOLO_2x	8	24	ResNet50vd	320	39.5	40.1	132.2	242.2	model	config
PP-YOLO	4	32	ResNet18vd	512	29.2	29.5	357.1	657.9	model	config
PP-YOLO	4	32	ResNet18vd	416	28.6	28.9	409.8	719.4	model	config
PP-YOLO	4	32	ResNet18vd	320	26.2	26.4	480.7	763.4	model	config
PP-YOLOv2	8	12	ResNet50vd	640	49.1	49.5	68.9	106.5	model	config
PP-YOLOv2	8	12	ResNet101vd	640	49.7	50.3	49.5	87.0	model	config

关于PP-YOLO更详细的信息可以参考README文件(PaddleDetection/configs/ppyolo/README_cn.md)

四. 模型训练

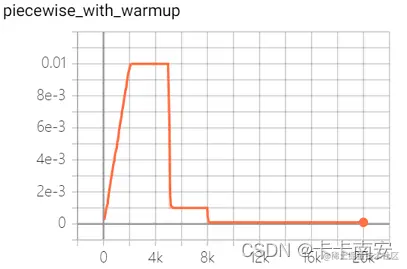

• lr_schedule：带有warm-up的PiecewiseDecay，即lr从0开始逐渐上升至base_lr，然后从base_lr开始分段阶梯衰减。

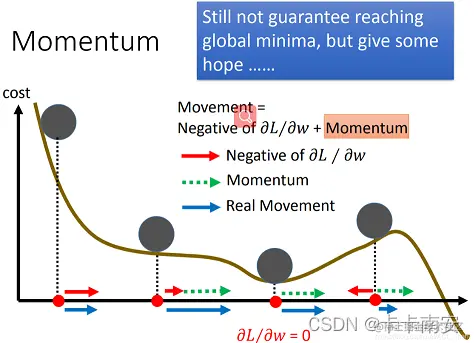

• optimize: Momentun(动量梯度下降)，即梯度下降的时候会增加一个向前的冲量，防止陷入局部最优。

• epoch：583

• batch_size：12

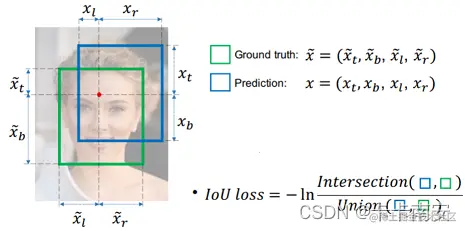

• Loss function：Iou_loss(交并比)

模型训练，修改ppyolov2_r50vd_dcn_voc.yml中的snapshot_epoch为20，即每20个epoch保存一次模型。

!python tools/train.py -c configs/ppyolo/ppyolov2_r50vd_dcn_voc.yml --use_vdl=true --vdl_log_dir=vdl_dir/scalar \

训练完成后，模型将会保存在PaddleDetection/output路径下。

五. 模型评估

这里我提供了我训练了340个epoch后的模型供大家测试用，大家也可以使用训练完的模型测试。

!unzip -oq /home/aistudio/data/data129584/339.zip

!python -u PaddleDetection/tools/eval.py -c PaddleDetection/configs/ppyolo/ppyolov2_r50vd_dcn_voc.yml  -o weights=339/339

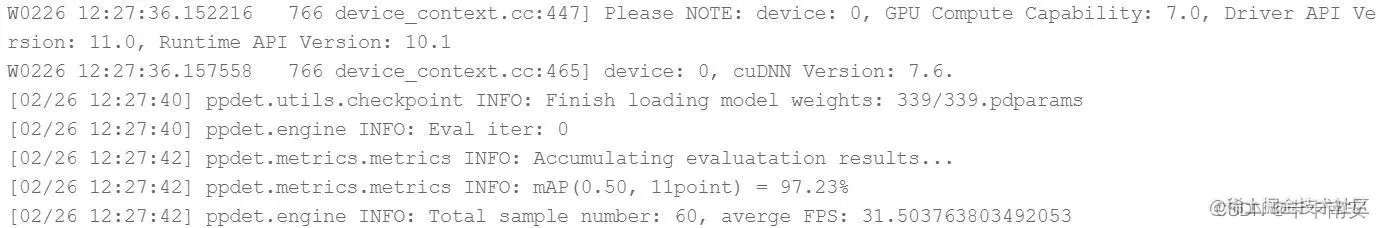

mAP是目标检测的评价指标，可以看到mAP达到了97.23%。

下面我们输入一张图片让模型预测一下，看看效果如何。

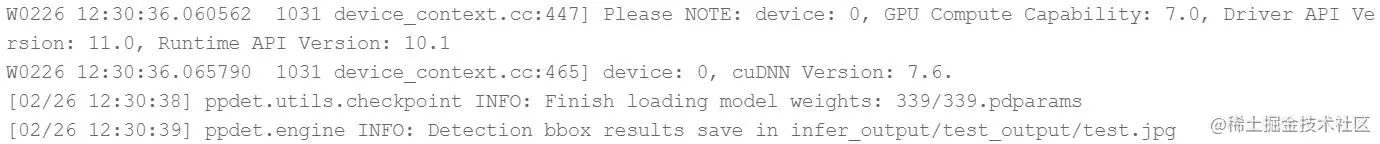

!python -u PaddleDetection/tools/infer.py -c PaddleDetection/configs/ppyolo/ppyolov2_r50vd_dcn_voc.yml  -o weights=339/339 --infer_img=test.jpg --output_dir=infer_output/test_output

import os
import matplotlib.pyplot as plt
import cv2
#matplotlib inline

sample_image_path_list = ['test.jpg','infer_output/test_output/test.jpg']
sample_label_list = ['before','after']

plt.figure(figsize=(15, 15))

for i in range(len(sample_image_path_list)):
    plt.subplot(len(sample_image_path_list),1, i+1)
    plt.title(sample_label_list[i])
    plt.imshow(cv2.imread(sample_image_path_list[i])[:, :, ::-1])

plt.tight_layout()
plt.show()

六. 总结与升华

本项目基于PaddleDetection实现了一个简单目标检测任务，可以作为其他目标检测的demo，只需要更换不同的数据集即可。

针对这次项目，我有如下几点改进和想法：

• 由于人工标注的困难，这次只标注了三类食物共100张图片，这对于目标检测任务来说数据集还是有点少的，后续可以增加食物的种类和图片的数量，以满足食堂自助结账系统的需求。

• 这次项目只完成了餐厅自助结账系统的目标检测部分，如果想要真正落地还需要模型的部署，这是这个项目最大的难点。

• 这个项目真正部署后，还需要具备能够添加食物种类的功能，图片数据集可以通过爬虫获取也可以使用者自行拍照后上传，但是数据的标注也是一大难点。
