Graph的概念
Flink 中的执行图可以分成四层：StreamGraph -> JobGraph -> ExecutionGraph -> 物理执
行图。
StreamGraph：是根据用户通过 Stream API 编写的代码生成的最初的图。用来表示程序
的拓扑结构。
JobGraph： StreamGraph 经过优化后生成了 JobGraph，提交给 JobManager 的数据结构。
主要的优化为，将多个符合条件的节点 chain 在一起作为一个节点，这样可以减少数据在节
点之间流动所需要的序列化、反序列化和传输消耗
ExecutionGraph：JobManager 根据 JobGraph 生成 ExecutionGraph。ExecutionGraph 是
JobGraph 的并行化版本，是调度层最核心的数据结构。
物理执行图 ： JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个
TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。
\

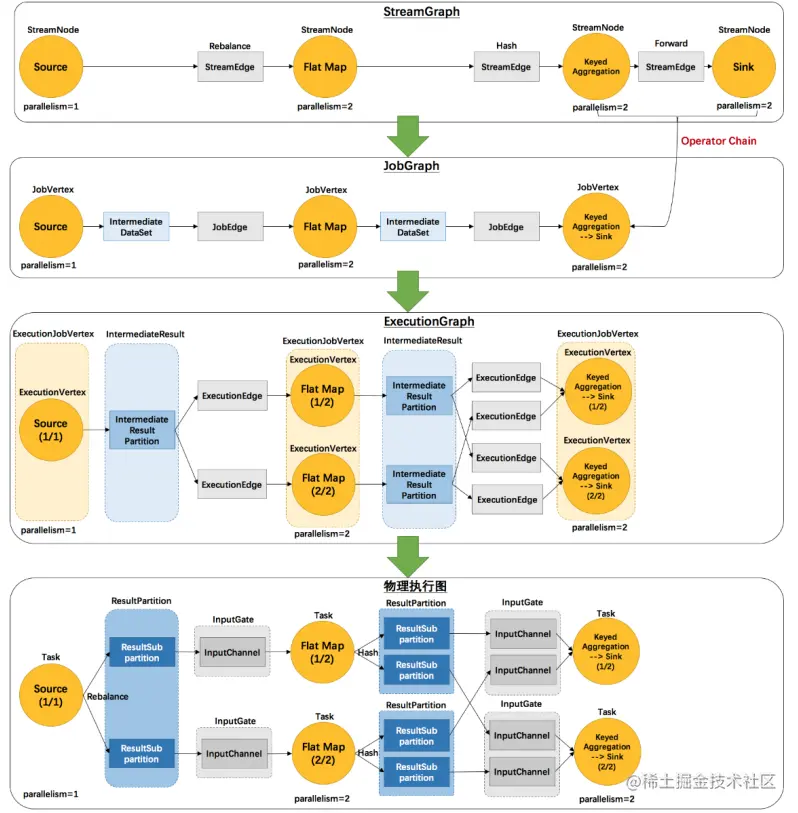

例如 example 里的 SocketTextStreamWordCount 并发度为 2（Source 为 1 个并发度）的
四层执行图的演变过程如下图所示：
public static void main(String[] args) throws Exception {
// 检查输入
final ParameterTool params = ParameterTool.fromArgs(args);
...
// set up the execution environment
final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
// get input data
DataStream<String> text =
env.socketTextStream(params.get("hostname"), params.getInt("port"), '\n', 0);
DataStream<Tuple2<String, Integer>> counts =
// split up the lines in pairs (2-tuples) containing: (word,1)
text.flatMap(new Tokenizer())
// group by the tuple field "0" and sum up tuple field "1"
.keyBy(0)
.sum(1);
counts.print();
// execute program
env.execute("WordCount from SocketTextStream Example");
}
- 名词解释：
-
- 1）StreamGraph：根据用户通过 Stream API 编写的代码生成的最初的图。
- （1）StreamNode：用来代表 operator 的类，并具有所有相关的属性，如并发度、入边和出边等。
- （2）StreamEdge：表示连接两个 StreamNode 的边。
- 2）JobGraph：StreamGraph 经过优化后生成了 JobGraph，提交给 JobManager 的数据结构。
- （1）JobVertex：经过优化后符合条件的多个 StreamNode 可能会 chain 在一起生成一个 JobVertex，即一个 JobVertex 包含一个或多个 operator，JobVertex 的输入是 JobEdge，输出是IntermediateDataSet。
- （2）IntermediateDataSet：表示 JobVertex 的输出，即经过 operator 处理产生的数据集。producer 是 JobVertex，consumer 是 JobEdge。
- （3）JobEdge：代表了 job graph 中的一条数据传输通道。source 是 IntermediateDataSet，target 是 JobVertex。即数据通过 JobEdge 由 IntermediateDataSet 传递给目标 JobVertex。
- 3）ExecutionGraph：JobManager 根据 JobGraph 生成 ExecutionGraph。ExecutionGraph是 JobGraph 的并行化版本，是调度层最核心的数据结构。
- （1） ExecutionJobVertex ： 和 JobGraph中的 JobVertex一一对 应 。 每一个ExecutionJobVertex 都有和并发度一样多的 ExecutionVertex。
- （2）ExecutionVertex：表示 ExecutionJobVertex 的其中一个并发子任务，输入是ExecutionEdge，输出是 IntermediateResultPartition。
- （3）IntermediateResult：和 JobGraph 中的 IntermediateDataSet 一一对应。一个 IntermediateResult 包含多个 IntermediateResultPartition，其个数等于该 operator 的并发度。
- （4）IntermediateResultPartition：表示 ExecutionVertex 的一个输出分区，producer 是ExecutionVertex，consumer 是若干个 ExecutionEdge。
- （5）ExecutionEdge：表示 ExecutionVertex 的输入，source 是 IntermediateResultPartition，target 是 ExecutionVertex。source 和 target 都只能是一个。
- （6）Execution：是执行一个 ExecutionVertex 的一次尝试。当发生故障或者数据需要重算的情况下 ExecutionVertex 可能会有多个 ExecutionAttemptID。一个 Execution 通过ExecutionAttemptID 来唯一标识。JM 和 TM 之间关于 task 的部署和 task status 的更新都是通过 ExecutionAttemptID 来确定消息接受者。
- 4）物理执行图：JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。
- （1）Task：Execution 被调度后在分配的 TaskManager 中启动对应的 Task。Task 包裹了具有用户执行逻辑的 operator。
- （2）ResultPartition：代表由一个 Task 的生成的数据，和 ExecutionGraph 中的IntermediateResultPartition 一一对应。
- （3）ResultSubpartition：是 ResultPartition 的一个子分区。每个 ResultPartition 包含多个ResultSubpartition，其数目要由下游消费 Task 数和 DistributionPattern 来决定。
- （4）InputGate：代表 Task 的输入封装，和 JobGraph 中 JobEdge 一一对应。每个 InputGate消费了一个或多个的 ResultPartition。
- （5）InputChannel：每个 InputGate 会包含一个以上的 InputChannel，和 ExecutionGraph中的 ExecutionEdge 一一对应，也和 ResultSubpartition 一对一地相连，即一个 InputChannel接收一个 ResultSubpartition 的输出。
