HBase 核心数据模型

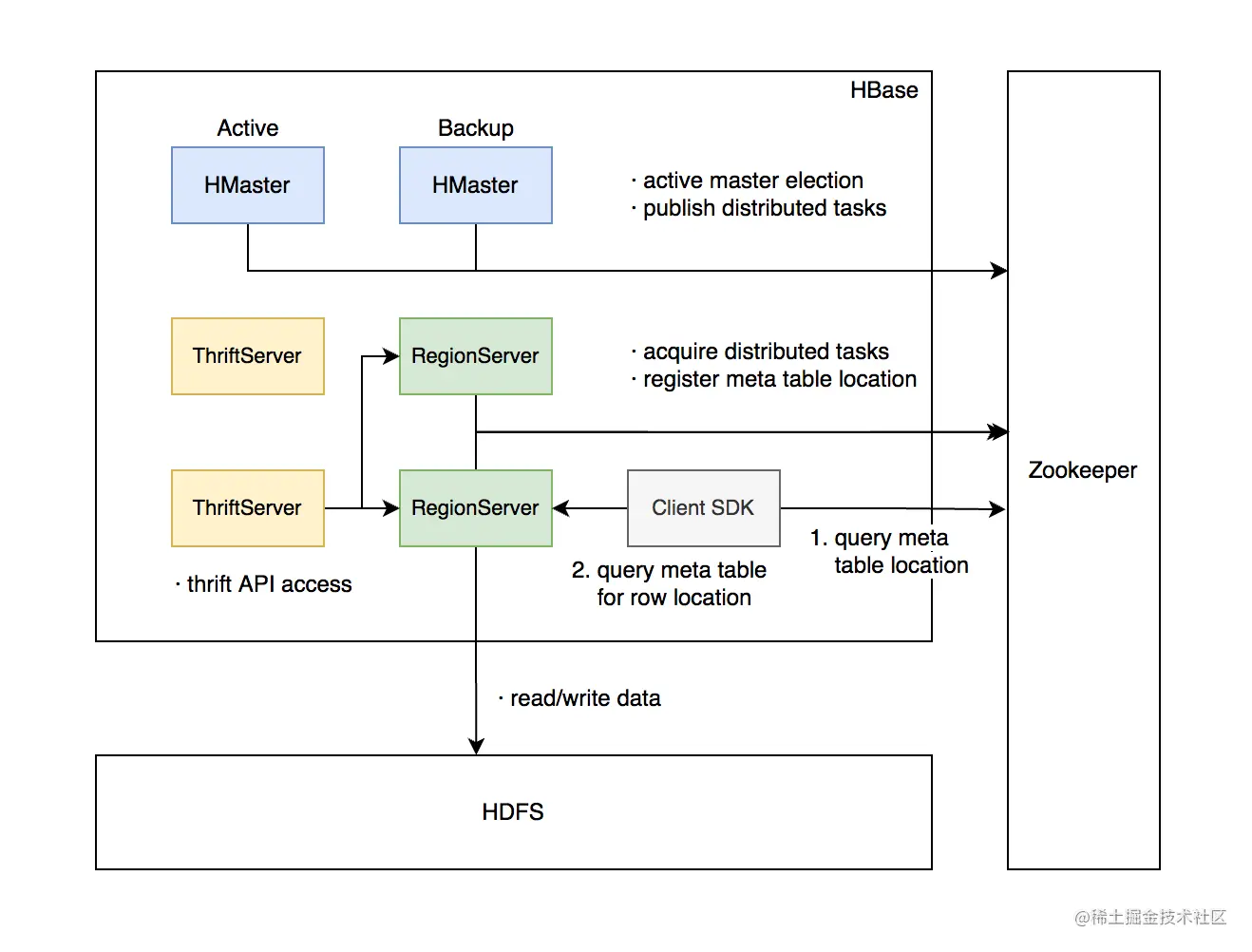

  • HBase 是存储计算分离架构，以 HDFS 作为分布式存储底座。数据实际存储在 HDFS。


  • HBase 依赖 Zookeeper 实现元数据管理和服务发现。Client 通过 Zookeeper 配置连接到 HBase集群
  • Log-Structured Merge Tree 了解 LSM tree 的基本结构和特性。

  • HBase 写流程：

    • 数据先写入 WAL 持久化，用于宕机时恢复内存里丢失的数据；
    • 再写入内存态 MemStore，以一种跳表（SkipList）数据结构提供有序的数据和高效的随机读写；
    • 当满足特定条件时（比如内存中数据过多，或间隔时间过长），MemStore 数据以 HFile 格式写入 HDFS
  • HBase 读流程


-   首次读某个 rowkey 时，client 需要从 Zookeeper 获取 hbase:meta 表位于哪个 RegionServer上；
-   然后访问该 RegionServer 查询 hbase:meta 表该 rowkey 对应 region 所在的 RegionServer B；
-   Client 缓存该位置信息，去 RegionServer B 读取 rowkey；
-   基于该region内可能存在该 rowkey 的 HFile 和 MemStore 构建一个最小堆，用以全局有序地 scan 数据（具体实现可搜索参考 LSM tree 设计原理）

  • Compaction

    • HBase 基于策略和定期整理 HFile 文件集合，将多个有序小文件合并成若干个有序的大文件。

    • HBase 提供两种 compaction 类型：

      • Minor compaction： 指选取一些小的、相邻的StoreFile将他们合并成一个更大的StoreFile，在这个过程中不会处理已经Deleted或Expired的Cell。一次 Minor Compaction 的结果是更少并且更大的StoreFile。
      • Major compaction： 指将所有的StoreFile合并成一个StoreFile，这个过程会清理三类没有意义的数据：被删除的数据、TTL过期数据、版本号超过设定版本号的数据。另外，一般情况下，major compaction时间会持续比较长，整个过程会消耗大量系统资源，对上层业务有比较大的影响。因此线上业务都会将关闭自动触发major compaction功能，改为手动在业务低峰期触发。

    • Compaction 触发条件：

      • memstore flush：可以说compaction的根源就在于flush，memstore 达到一定阈值或其他条件时就会触发flush刷写到磁盘生成HFile文件，正是因为HFile文件越来越多才需要compact。HBase每次flush之后，都会判断是否要进行compaction，一旦满足minor compaction或major compaction的条件便会触发执行。
      • 后台线程周期性检查： 后台线程 CompactionChecker 会定期检查是否需要执行compaction，检查周期为hbase.server.thread.wakefrequency*hbase.server.compactchecker.interval.multiplier，这里主要考虑的是一段时间内没有写入请求仍然需要做compact检查。其中参数 hbase.server.thread.wakefrequency 默认值 10000 即 10s，是HBase服务端线程唤醒时间间隔，用于log roller、memstore flusher等操作周期性检查；参数 hbase.server.compactchecker.interval.multiplier 默认值1000，是compaction操作周期性检查乘数因子。10 * 1000 s 时间上约等于2hrs, 46mins, 40sec。
      • 手动触发：是指通过HBase Shell、Master UI界面或者HBase API等任一种方式 执行 compact、major_compact等命令。

客户端定位数据

直连HBase的客户端需要配置对应的Zookeeper信息来定位数据所在的RegionServer，具体包括zookeeper集群实例的地址列表和该hbase集群在zookeeper中对应的根路径。

直连客户端具体定位步骤如下：

  1. 客户端访问Zookeeper获取元信息表hbase:meta所在的regionserver地址；
  1. 客户端访问该regionserver查询要读/写的table的rowkey在哪个regionserver；
  1. 客户端访问存数据的regionserver进行读写。

通过Thrift协议访问HBase的客户端需要ThriftServer的地址，通过ThriftServer转发请求。可以通过Consul实现thriftserver的服务发现。

LSM tree

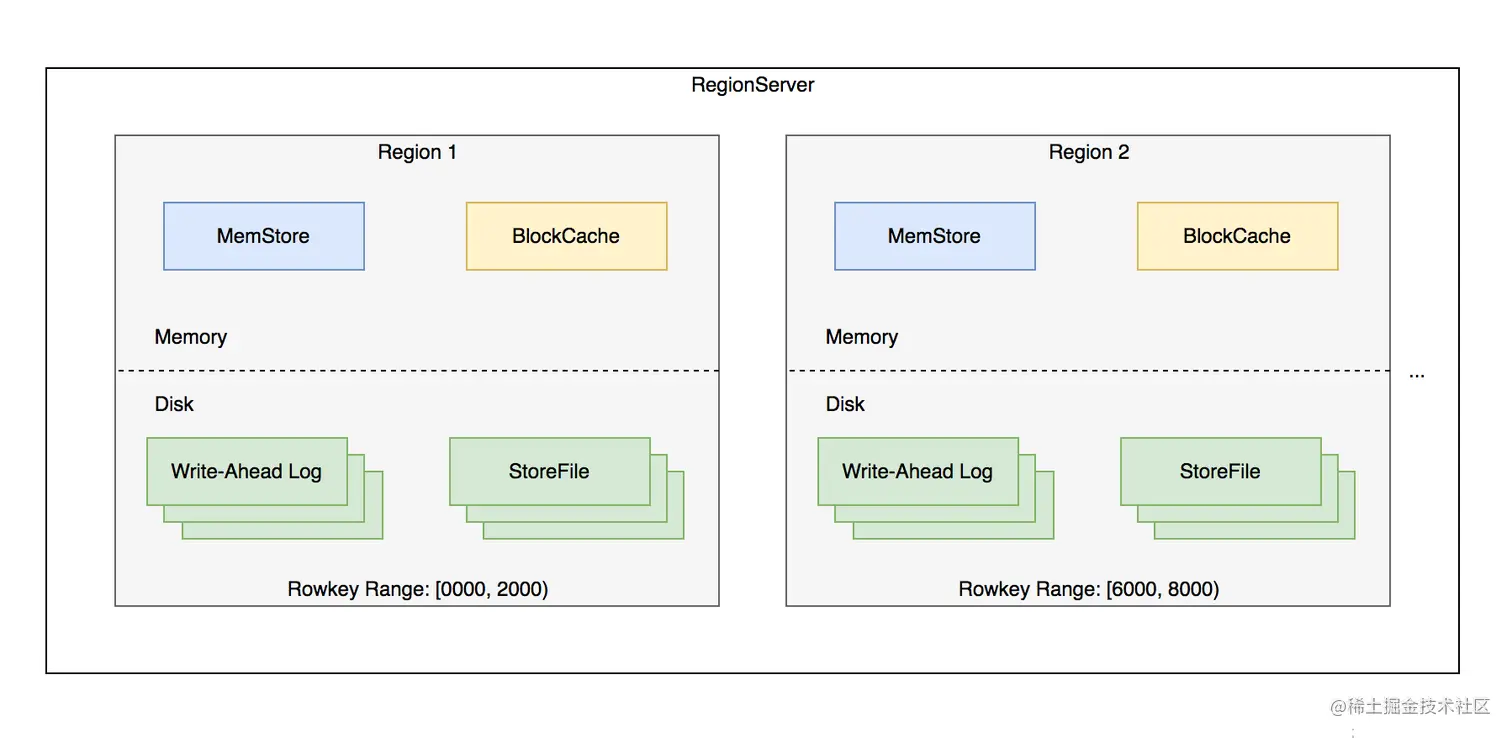

HBase将每个column family的数据独立管理，称为HStore。一个HStore包含一到多个物理文件块（称为HFile）存储到HDFS。实际存储时每个column family独立存储，一个column family对应多个HFile文件块。

每个HFile内的数据按rowkey有序存储，但HFile间没有顺序保证。这一特点是由于LSM的写入方式决定的，下面介绍LSM树的读写流程：

  • 写入：写入操作先记录到Write-Ahead Log持久化（可选）保存，然后写入内存中的MemStore。WAL可以保证实例挂掉或重启后丢失的内存数据可以恢复。
  • 读取：从写入逻辑可以看出HFile包含的rowkey范围会有交集，以全局rowkey顺序读取就需要以一种归并排序的形式组织所有HFile。HBase会打开该cf下所有HFile，分别构建一个迭代器用以rowkey从小到大扫对应HFile的数据。所有这些迭代器又以当前指向rowkey的大小组织成一个最小堆，这样堆顶的迭代器指向的rowkey就是下一个全局最小的rowkey。迭代该rowkey后重新调整最小堆即可。

生态

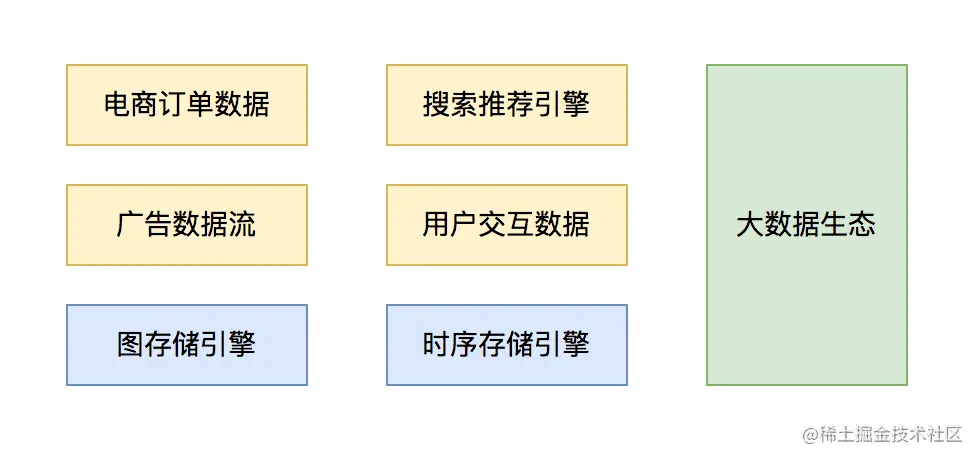

通过在 HBase之上引入各种组件可以使HBase应用场景得到极大扩展，例如监控、车联网、风控、实时推荐、人工智能等场景的需求。

  1. Phoenix

主要提供SQL的方式来查询HBase里面的数据。一般能够在毫秒级别返回，比较适合OLTP以及操作性分析等场景，支持构建二级索引。

  1. Spark

很多企业使用HBase存储海量数据，一种常见的需求就是对这些数据进行离线分析，我们可以使用Spark(Spark SQL) 来实现海量数据的离线分析需求。同时，Spark还支持实时流计算，我们可以使用 HBase+Spark Streaming 解决实时广告推荐等需求。

  1. HGraphDB

分布式图数据库，可以使用其进行图 OLTP查询，同时结合 Spark GraphFrames 可实现图分析需求，帮助金融机构有效识别隐藏在网络中的黑色信息，在团伙欺诈、黑中介识别等。

  1. GeoMesa

目前基于NoSQL数据库的时空数据引擎中功能最丰富、社区贡献人数最多的开源系统。提供高效时空索引，支持点、线、面等空间要素存储，百亿级数据实现毫秒(ms)级响应;提供轨迹查询、区域分布统计、区域查询、密度分析、聚合、OD 分析等常用的时空分析功能;提供基于Spark SQL、REST、GeoJSON、OGC服务等多种操作方式，方便地理信息互操作。

  1. OpenTSDB

基于HBase的分布式的，可伸缩的时间序列数据库，适合做监控系统；比如收集大规模集群(包括网络设备、操作系统、应用程序)的监控数据并进行存储，查询。

  1. Solr

原生的HBase只提供了Rowkey单主键，仅支持对Rowkey进行索引查找。可以使用 Solr来建立二级索引/全文索引来扩展更多查询场景的支持。

功能

Bulkload

大批量向HBase导入数据的功能。使用MapReduce任务直接生成底层存储的HFile文件，并直接移动到HBase存储目录下，节省HBase写路径的开销从而提高写入效率。

Coprocessor

提供一套接口框架，给HBase原生接口添加类似lifecycle hook函数的能力，用来执行用户自定义的功能来扩展HBase的能力，例如二级索引、Observer等功能。

Filter

将用户的过滤逻辑下推到HBase服务端，避免无用数据传输处理开销来提高查询效率。

MOB

Medium Object Storage解决HBase对中等大小对象（10-100MB）的低延迟读写支持，拓宽HBase适用场景。

Snapshot

数据备份功能，将某一时刻的数据以及元数据备份，用于数据恢复、快照读、复制表等功能。

Replication

将一个HBase集群中的数据复制到目标HBase集群，使用WAL将变更记录同步到其他集群。

数据组织方式

HBase是半结构化存储。数据以行（row）组织，每行包括一到多个列簇（column family）。使用列簇前需要通过创建表或更新表操作预先声明column family。

column family是稀疏存储，如果某行数据未使用部分column family则不占用这部分存储空间。

每个column family由一到多个列（column qualifier）组成。column qualifier不需要预先声明，可以使用任意值。

最小数据单元为cell，支持存储多个版本的数据。由rowkey + column family + column qualifier + version指定一个cell。

同一行同一列族的数据物理上连续存储，首先以column qualifier字典序排序，其次以timestamp时间戳倒序排序。
