Parquest与ORC：高性能列式存储 | 青训营笔记

用户3618319768332
114 阅读4分钟

这是我参与「第四届青训营 」笔记创作活动的第13天

1. 列存vs行存

1.1 数据结构层介绍

计算层：各种计算引擎

存储层：承载数据的持久化存储

数据格式层：定义了存储层文件内部的组织格式 计算引擎通过格式层的支持来读写文件

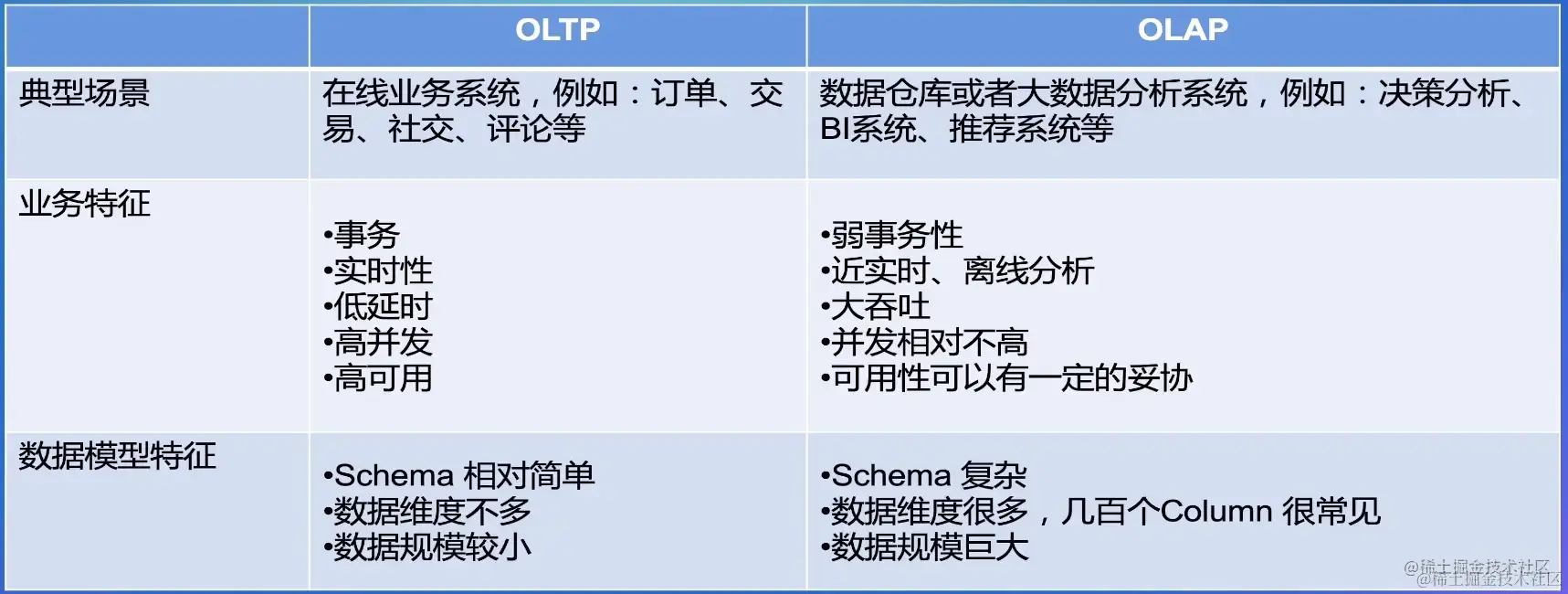

1.2 两种数据查询分析场景：OLTP与OLAP


1.3 OLTP：行式存储

1.4 OLAP：列式存储格式

每列的数据在文件上是连续存储的

读取整列的效率较高

同列的数据类型一致，压缩编码的效率更好

2. Parquest原理详解

大数据分析领域使用最广的列存格式

Spark推荐存储格式

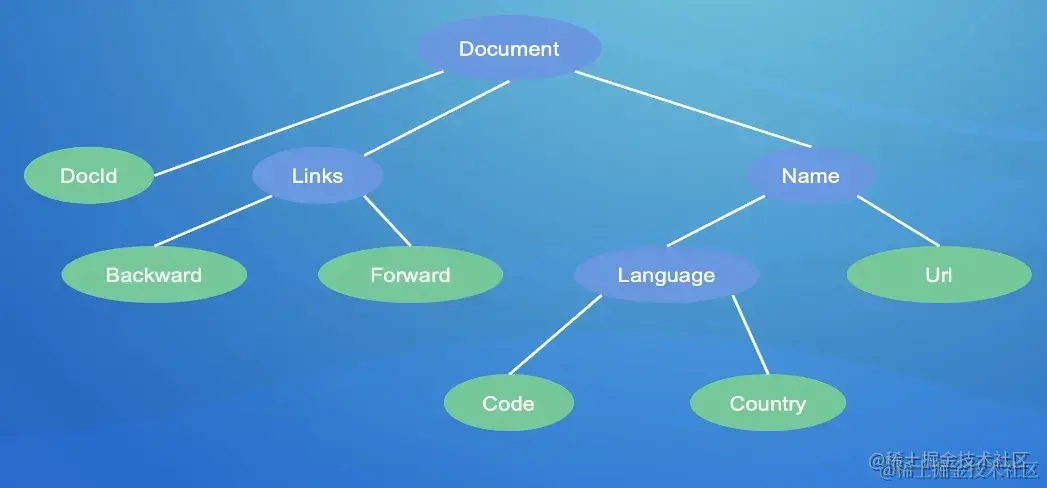

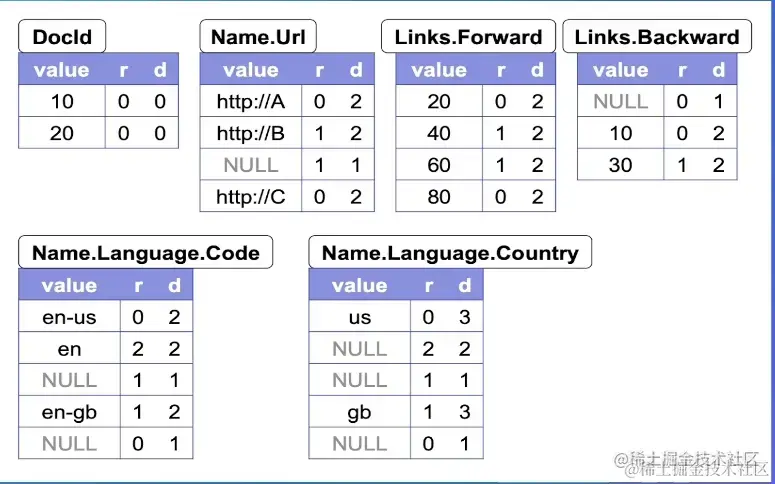

2.1 Dremel 数据模型---Continued

嵌套类型只保存叶子节点数据

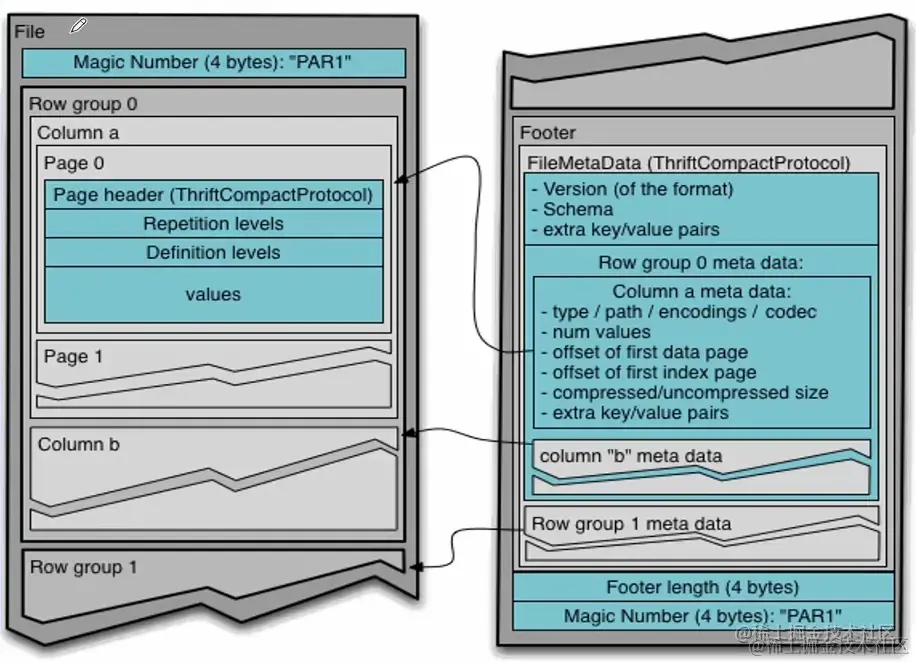

2.2 数据布局

RowGroup:  每一个行组包含一定数量或者固定大小的行的集合

ColumnChunk:  RowGroup中按照列切分成多个ColumnChunk

Page:  ColumnChunk内部继续切分成Page,一般建议8KB大小。压缩和编码的基本单元

根据保存的数据类型分为：Data Page,Dictionary Page Index Page

Footer保存文件的元信息

  • Schema

  • Config

  • Metadata

    • RowGroup Meta

      • Column Meta


2.3 编码 Encoding

  • Plain直接存储原始数据

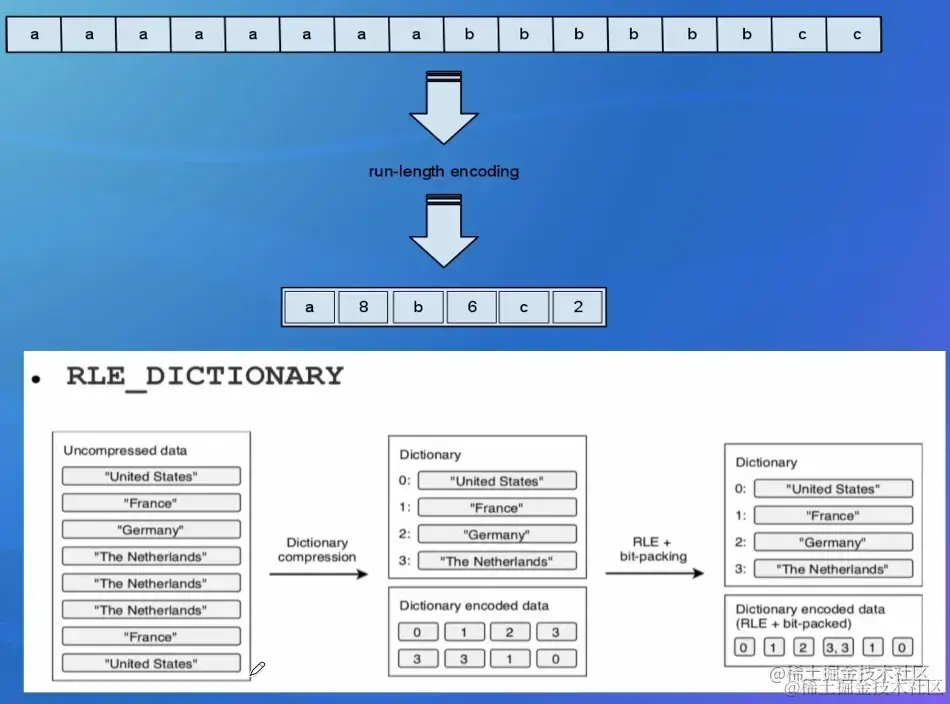

  • Run Length Encoding(RLE):适用于列基数不大，重复值较多的场景，例如：Boolean、枚举、固定的选项等

    • Bit-Pack Encoding:配合RLE编码使用，让整形数字存储的更加紧凑

  • 字典编码Dictionary Encoding:适用于列基数不大的场景，构造字典表，写入到Dictionary Page;把数据用字典Index替换，然后用RLE编码

默认场景下parquet-mr会自动根据数据特征选择

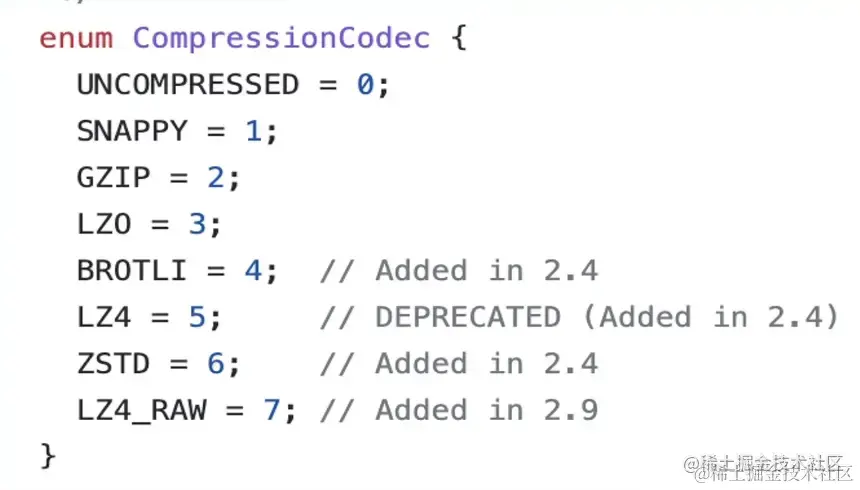

2.4 压缩 Compression

  • Page完成Encoding以后，进行压缩
  • 支持多种压缩算法
  • snappy:压缩速度快，压缩l比不高，适用于热数据
  • gzip：压缩速度慢,压缩比高，适用于冷数据
  • zstd:新引入的压缩算法，压缩比和gzip差不多，而且压缩速度比肩Snappy
  • 建议选择snappy或者zstd,根据业务数据类型充分测试压缩效果，以及对查询性能的影响


2.6索引

  • 和传统的数据库相比，索引支持特非常简陋

  • Min-Max Index:记录Page内部Column的min_value和max value

  • Column Index

    • Footer里的Column Metadata包含ColumnChunk的全部Page的Min-Max Value

  • Offset Index:记录Page在文件中的Offset和Page的Row Range

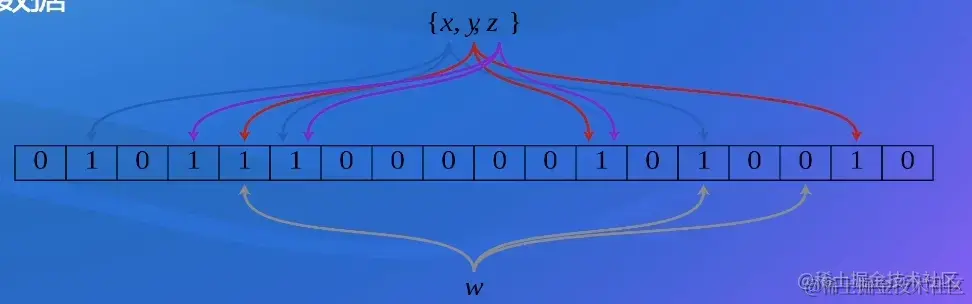

2.6.1 索引 Index-Bloom Filter

  • parquet.bloom.filter.enabled
  • 对于列基数处比较大的场景，或者非排序列的过滤，Min-Max Index很难发挥作用
  • 引入Bloom Filter加速过滤匹配判定
  • 每个ColumnChunk的头部保存Bloom Filter数据
  • Footer记录Bloom Filter的page offset


2.6.2 排序 Ordering

  • 类似于聚集索引的概念

  • 排序帮助更好的过滤掉无关的RowGroup或者Page

    • 对于少量数据Seek很有帮助

  • Parquet Format支持SortingColumns

  • Parquet Library目前没有支持

  • 依赖业务侧根据查询特征去保证顺序

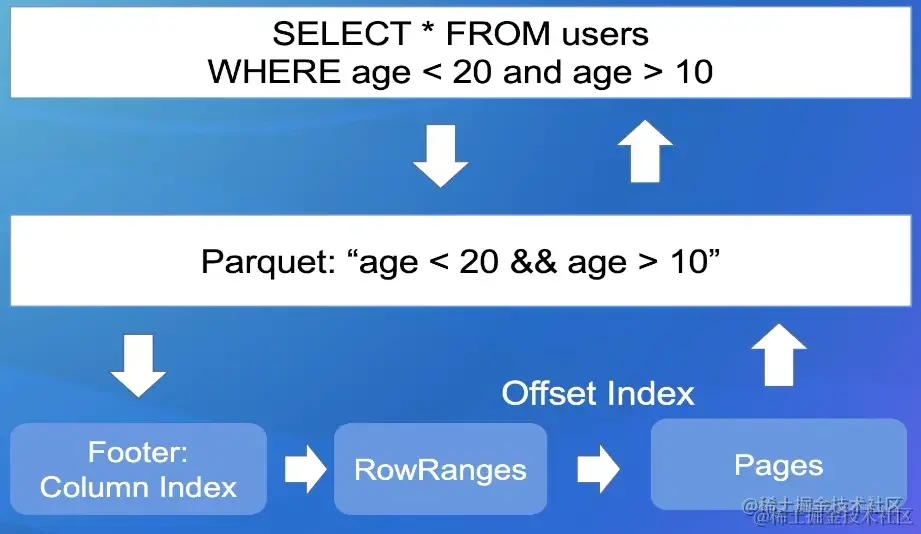

2.7 过滤下推 Predicate PushDown

  • parquet-mr库实现，实现高效的过滤机制
  • 引擎侧传入Filter Expression
  • parquet-.mr转换成具体Column的条件匹配
  • 查询Footer里的Column Index,定位到具体的行号
  • 返回有效的数据给引擎侧

2.8 Spark集成--向量化读

  • ParquetFileFormat类
  • 向量化读开关：

spark.sql.parquet.enableVectorizedReader

  • 向量化读是主流大数据分析引擎的标准实践，可以极大的提升查询性能
  • Spark以Batch的方式从Parquet读取数据，下推的逻辑也会适配Batch的方式


3. ORC详解

大数据分析领域使用最广的列存格式之一

出自与Hive

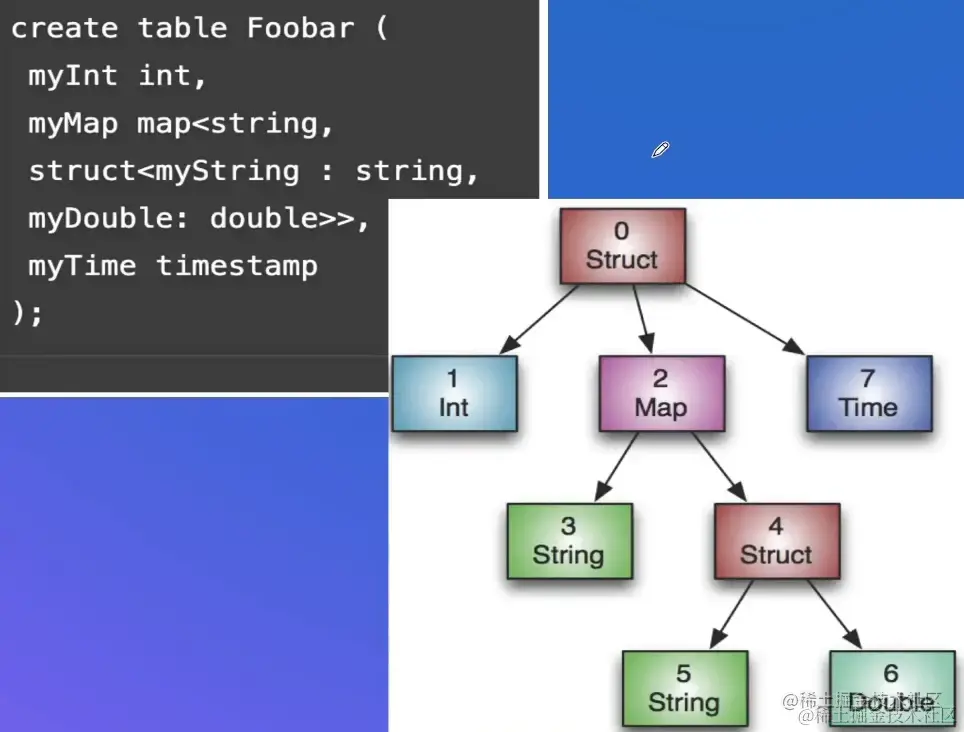

3.1 数据模型

  • ORC会给包括根节点在内的中间节点都创建一个Column

    • 左图中，会创建8个Column

  • 嵌套类型或者集合类型支持和Parquet差别较大

  • optional和repeated字段依赖父节点记录额信息来重新Assembly数据

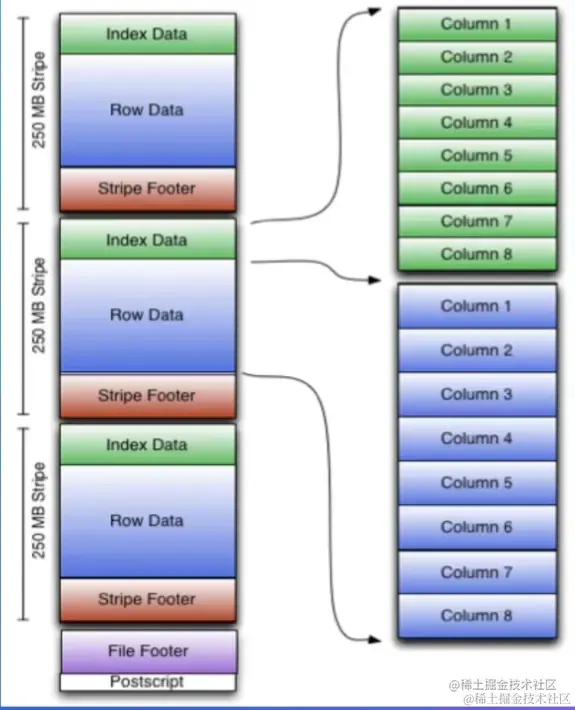

3.2 数据布局

  • 类似Parquet
  • Rooter+Stripe+Column+Page(Row Group)结构
  • Encoding/Compression/Index支持上和Parquet几乎一致


3.3 AliORC---索引增强

支持Clusterd Index,更快的主键查找

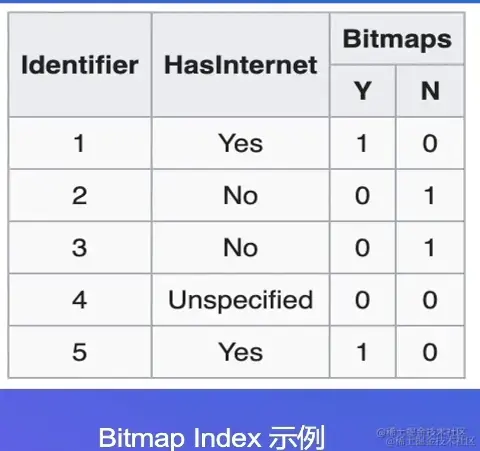

支持Bitmap Index,更快的过滤 - Roaring Bitmap

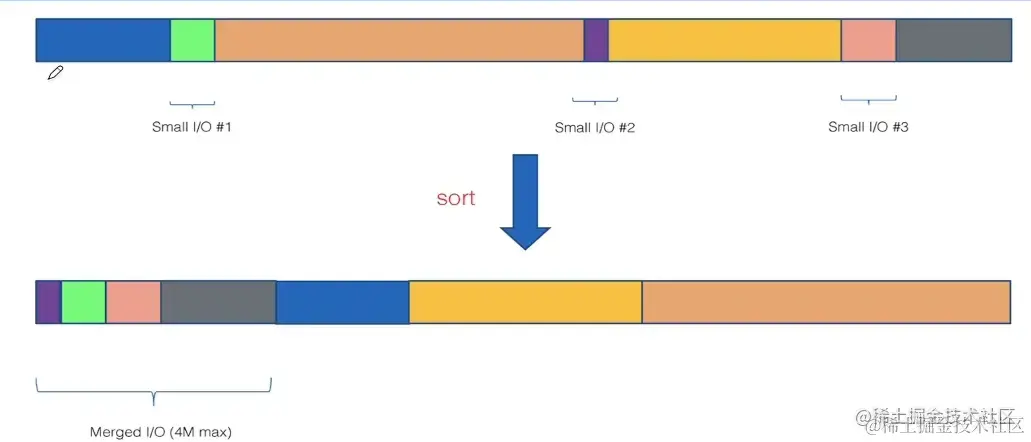

3.3.1 AliORC---小列聚合

小列聚合，减少小IO

重排Chunk

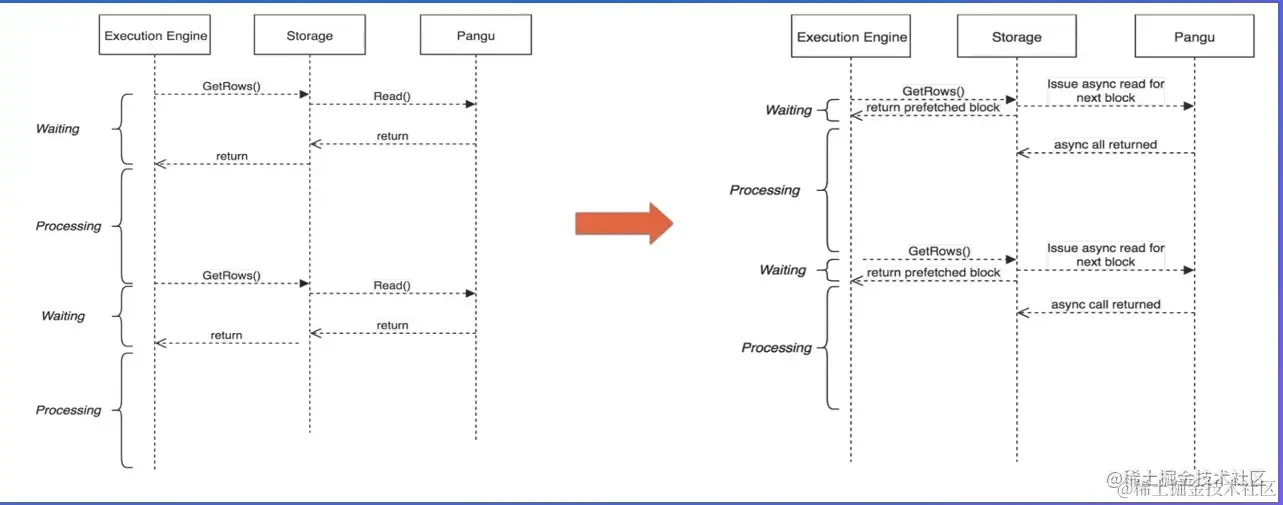

3.3.2 AliORC---异步预取

异步预取数据

计算逻辑和数据读 取并行化


3.4 Parquest与ORC对比

  • 从原理层面，最大的差别就是对于NestedType和复杂类型处理上
  • Parquet的算法上要复杂很多，带来的CPU的开销比ORC要略大
  • ORC的算法上相对加单，但是要读取更多的数据
  • 因此，这个差异的对业务效果的影响，很难做一个定性的判定，更多的时候还是要取决于实

际的业务场景

  • 最新的版本来看，Parquet和ORC在性能上没有非常明显的差距和短板
  • 性能上很多情况下依赖于数据集和测试环境，不能迷信Benchmark结果
  • 根据实际业务做充分的测侧试调优
  • Spark生态下Parquet比较普遍
  • Hive生态下ORC有原生支持

**** 整体上，Spark比Hive更加有优势，所以大部分情况下，Parquet可能是个更好的选择。***
