这是我参与「第四届青训营 」笔记创作活动的第10天

1. 元数据服务高可用

1.1 高可用的形式

服务高可用

  • 热备份
  • 冷备份

故障恢复时间

  • 人工切换
  • 自动切换

人工的反应、决策时间都更长，高可用需要让系统自动决策。 HDFS的设计中，采用了中心化的元数据管理节点NameNode。 NameNode容易成为故障中的单点(single point of failure)。

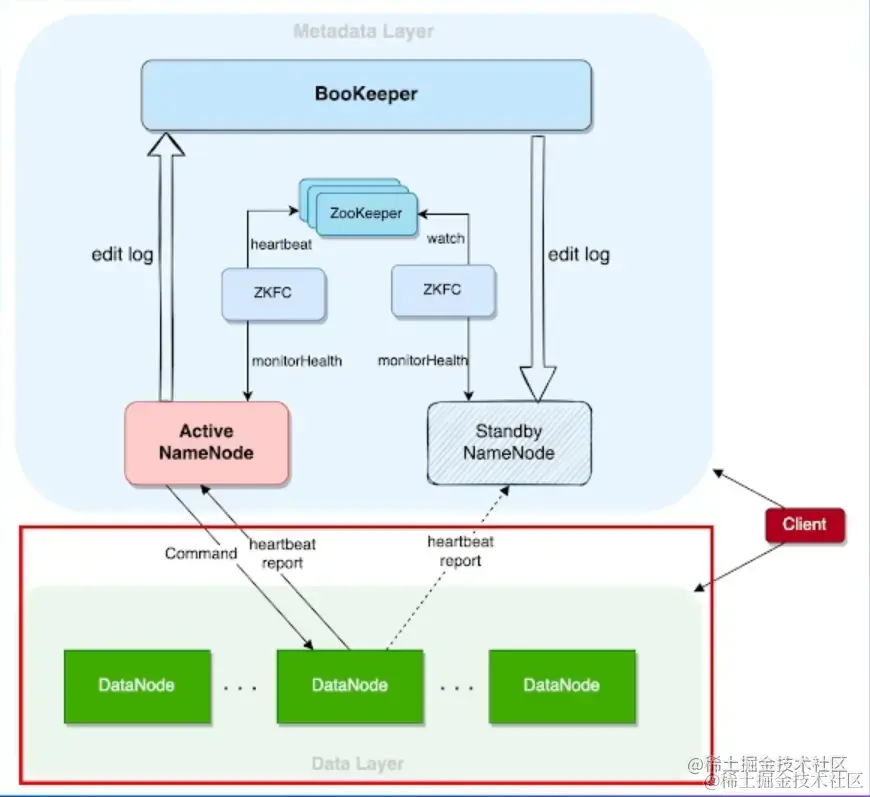

1.2 HDFS NameNode高可用架构

组件介绍

  • ActiveNamenode:主节点，提供服务，生产日志
  • StandbyNamenode:备节点，消费日志
  • ZooKeeper:为自动选主提供统一协调服务
  • BookKeeper:提供日志存储服务
  • ZKFC:NameNode探活、触发主备切换
  • HA Client:提供了自动切换的客户端
  • edit log:操作的日志

围绕三个问题来看高可用

  • 节点状态如何更新
  • 操作日志如何同步
  • 如何做到自动切换

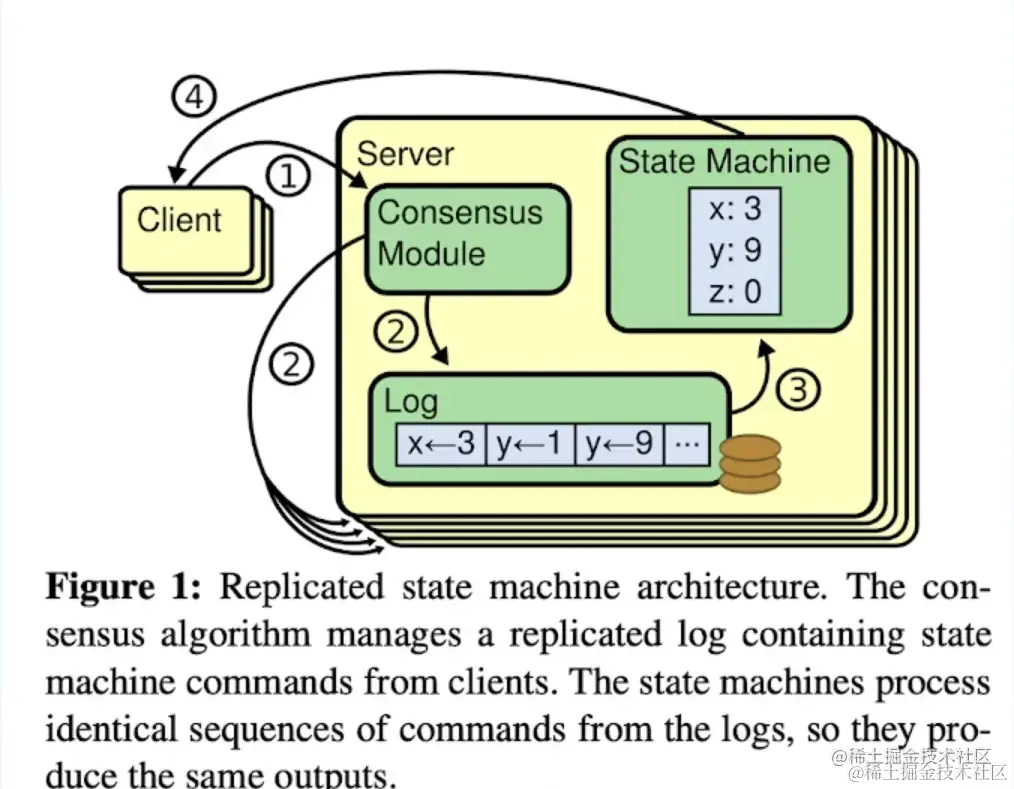

1.3 状态机的复杂和日志

状态机容错是实现容错的常规方法

  • 状态机：一个状态机从“初始”状态开始，每一个输入都被传入转换函数和输出函数，以生成一个新的状态和输出。在新的输入被接收到前，状态保持不变，而输出同时被传输给恰当的接受者。
  • 状态机复制：确定性的状态机具有「处理确定的输入后，状态唯一确定」的特性。状态机复制利用这个特性实现多个相同的状态机副本的同步更新。
  • 变更日志：触发状态机更新的变更操作，具有全局确定的顺序。
  • 共识协议：确保每个副本都能收到相同的日志的共识协议，常见的有 Paxos、Raft、ZAB。


作者：青训营官方账号
链接：juejin.cn/post/712494… 来源：稀土掘金
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

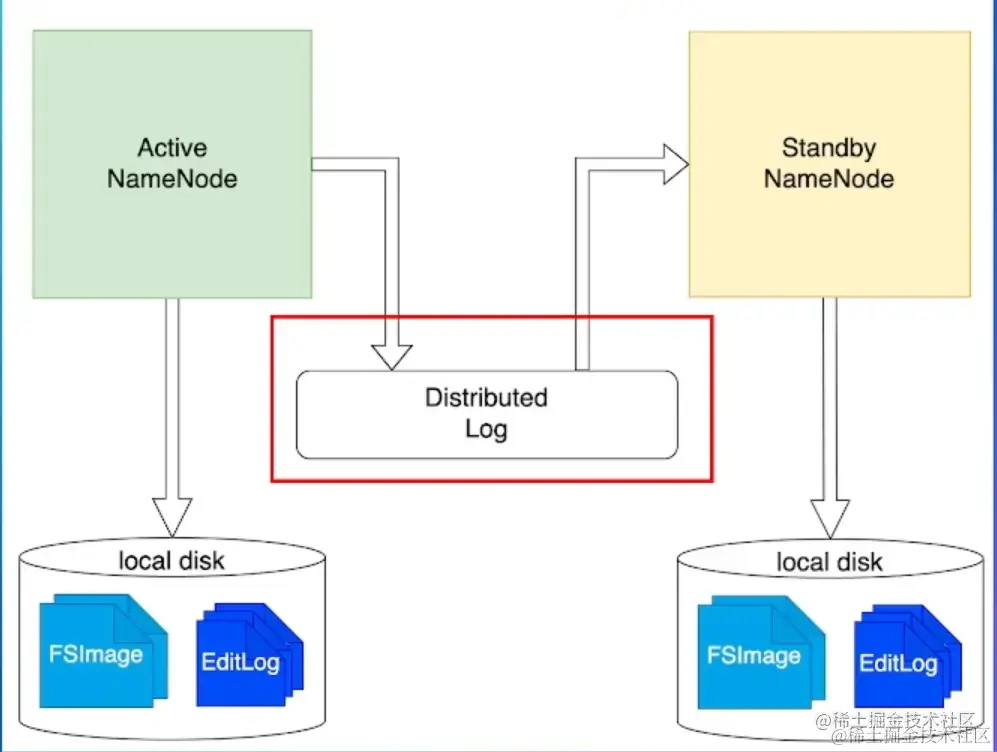

1.3 NameNode操作日志的生产消费

目录树和文件信息的更新

Active生产，Standbyi消费

物理日志与逻辑日志

日志系统

  • 高可用
  • 高扩展性
  • 高性能
  • 强一致（有序）


1.4 NameNode块状态维护

区别：

  • Action即接受，也发起变更
  • Standby只接受，不发起变更

Content Stale状态

  • 主备切换后，避免DN的不确定状态


1.5 分布式协调组件-ZooKeeper

一般用于提供选主，协调，元数据存储

使用它的组件： HDFS、YARN、HBase Kafka、ClickHouse 等等

HA核心机制：Vatch

1.5.1 自动主备切换流程---Server侧

ZKFailoverController 作为外部组件，驱动HDFS NameNode的 主备切换

轮询探活：

脑裂问题：

因为网络隔离、进程夯住（例如 Java GC）等原因，旧的 active NN 没有完成下主，新的 active NN 就已经上主，此时会存在双主。client 的请求发给两者都可能成功，但不能保证一致性（两个 NN 状态不再同步）和持久化（只能保留一个 NN 状态）。

Fence机制：

在新 active NN 上主并正式处理请求之前，先要确保旧 active NN 已经退出主节点的状态。一般做法是先用 RPC 状态检测，发现超时或失败则调用系统命令杀死旧 active NN 的进程。image.png

1.5.2 自动主备切换流程---Client侧

核心机制：StandbyException

Client自动处理

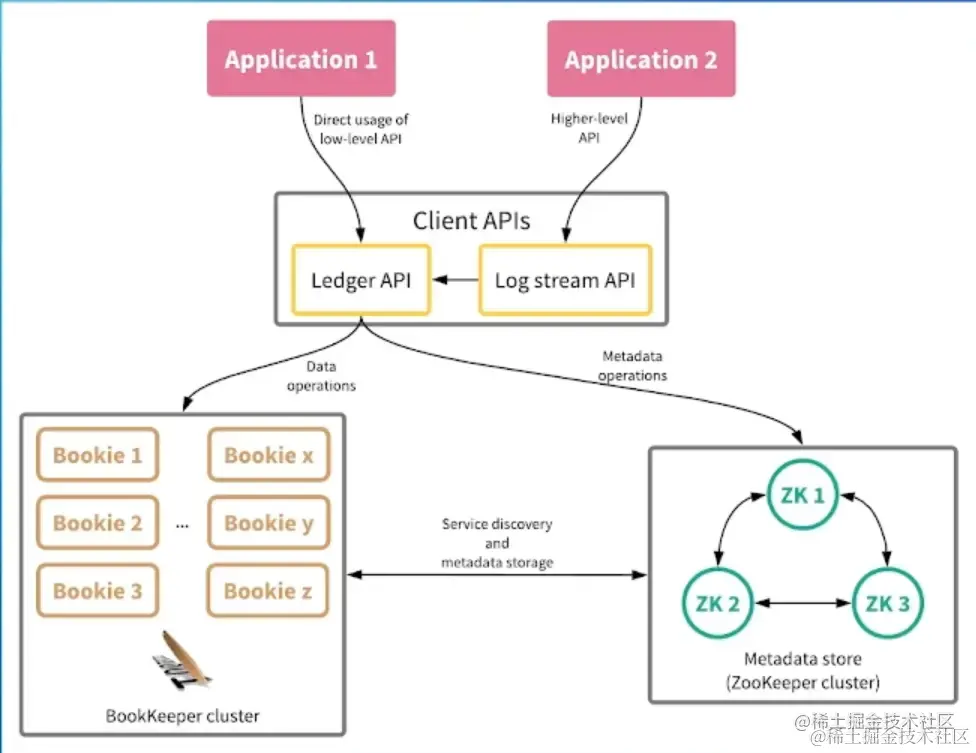

1.6 BookKeeper架构

BookKeeper存储日志

  • 高可靠：数据写入多个存储节点，数据写入就不会丢失。
  • 高可用：日志存储本身是高可用的。因为日志流比文件系统本身的结构更为简单，日志系统高可用的实现也更为简单。
  • 强一致：日志系统是追加写入的形式，Client 和日志系统的元数据可以明确目前已经成功的写入日志的序号（entry-id）。
  • 可扩展：整个集群的读写能力可以随着添加存储节点 Bookie 而扩展。

对比：日志系统和文件系统的复杂度

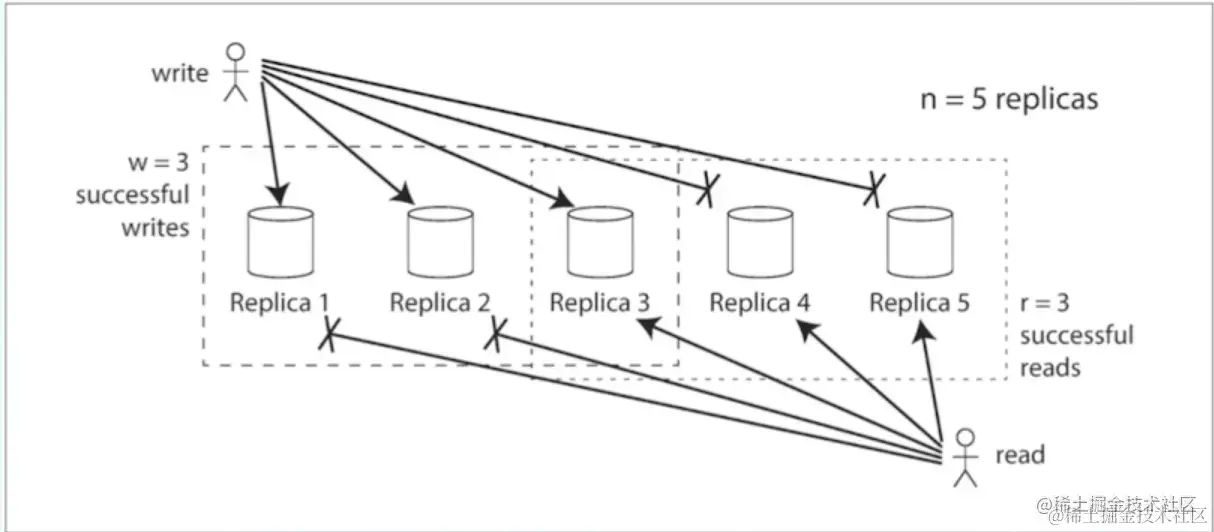

1.6.1 Quorum机制

Quorum机制：多副本一致性读写

场景:

多副本对象存储，用版本号标识数 据新旧

规则

1.Qr+Qw>Q

2.Qw>Q/2

思考：日志场景比对象保存更简单

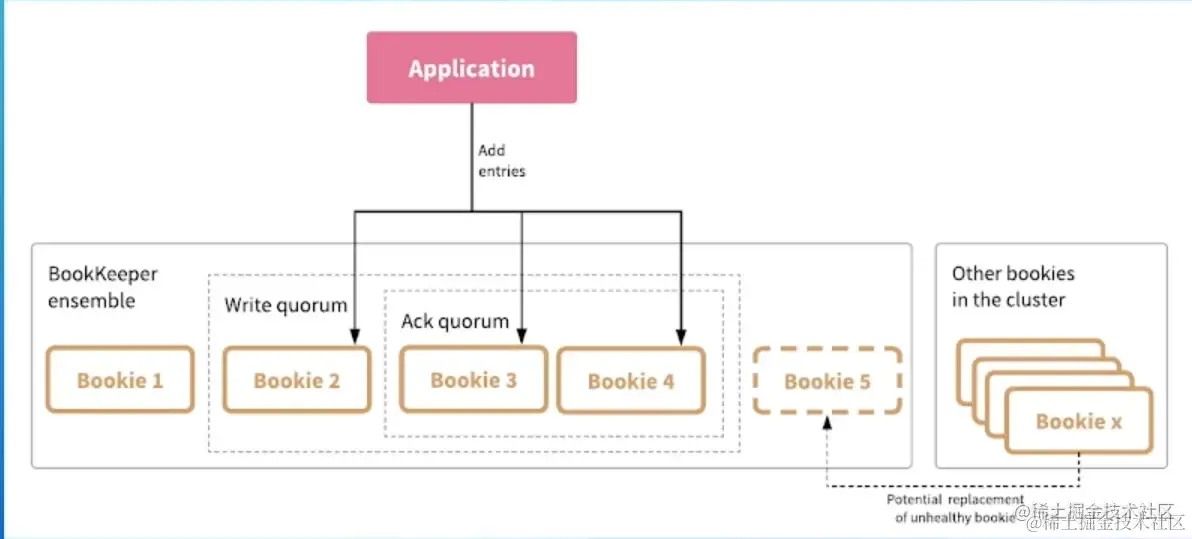

1.6.2 BookKeeper Quorum

Sloppy Quorum机制

日志场景：顺序追加、只写

Vrite Quorum:写入副本数

Ack Quorum:响应副本数

思考：Client挂掉导致不确认写入 了多少数据，如何恢复？image.png

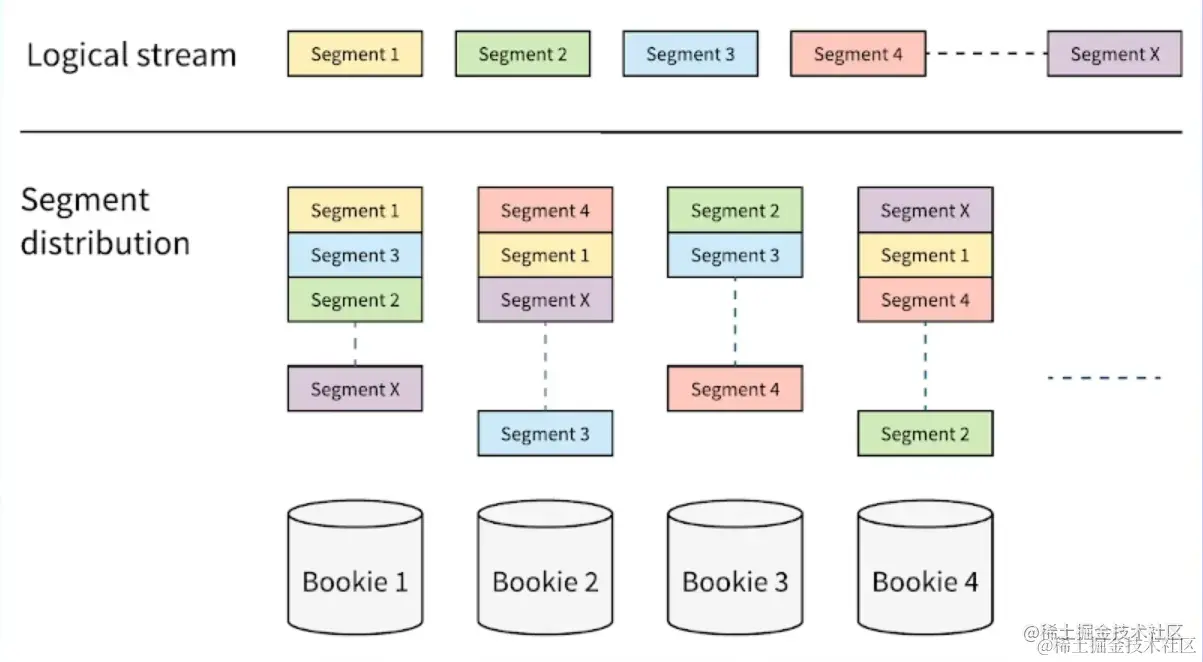

1.6.3 BookKeeper Ensemble

Ensemble机制

Round-Robin Load Balancer

第一轮：1,2,3

第二轮：2,3,4

第三轮：3,4,1

第四轮：4,1,2


2.数据存储高可用

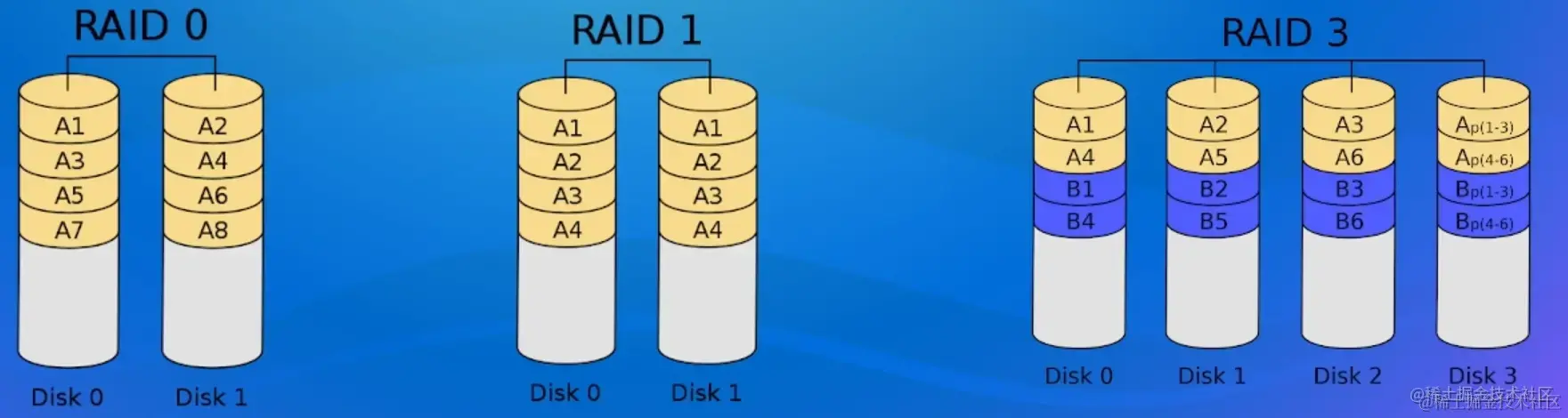

2.1 单机存储-RAID

RAID0:条带化

RAID1:冗余

RAID3:容错校验


2.2 HDFS多副本

HDFS版本的RAID1

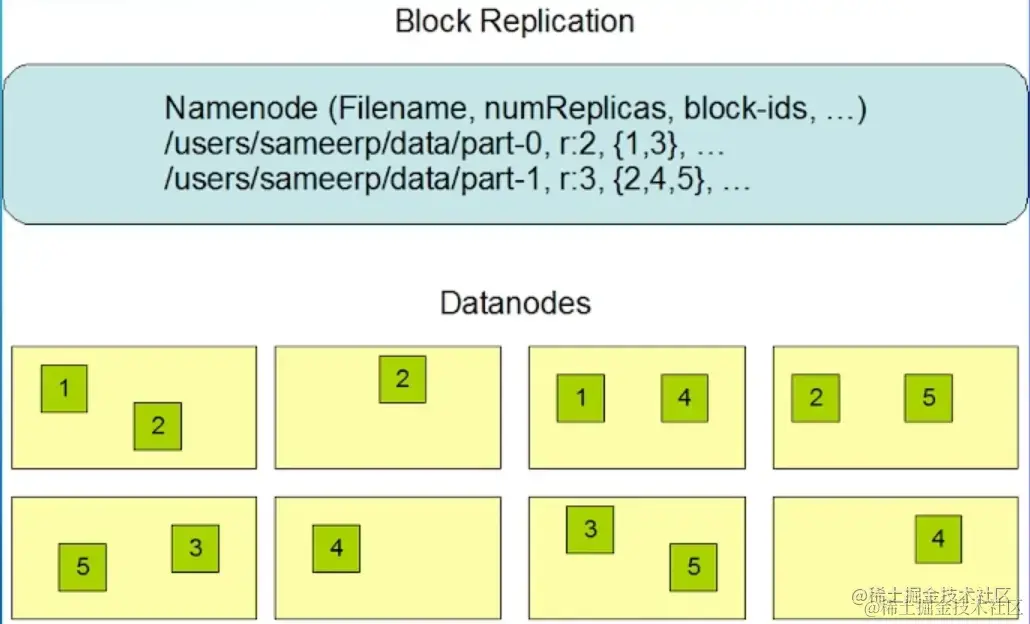

图：Hadoop的多副本放置

优点：

读写路径简单

副本修复简单


2.2.1 Erasure Coding原理

HDFS版本的RAID2/3

业界常用Reed Solomon算法

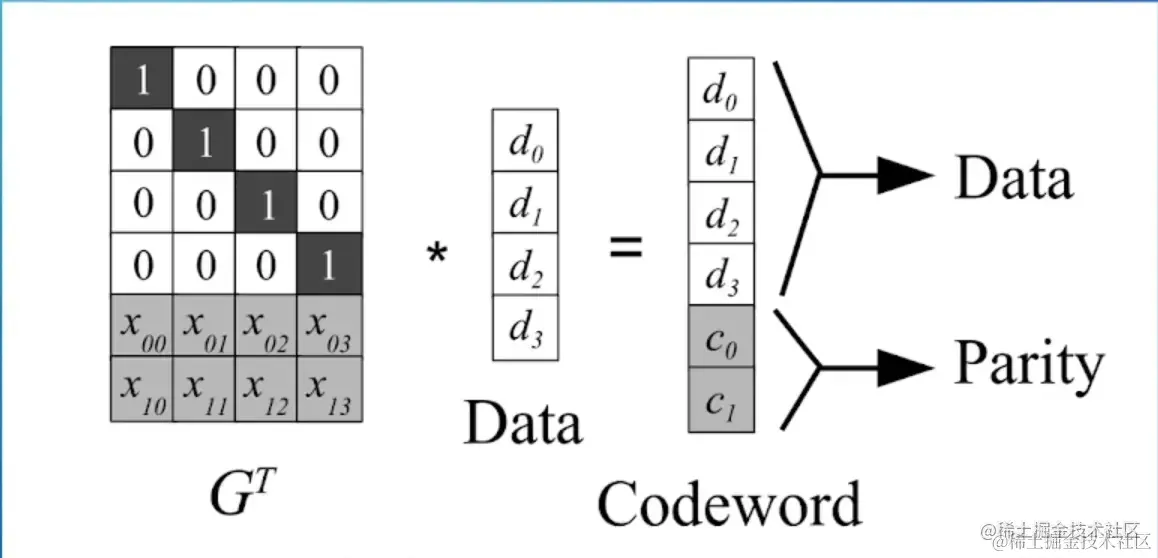

图：Reed Solomon算法原理image.png

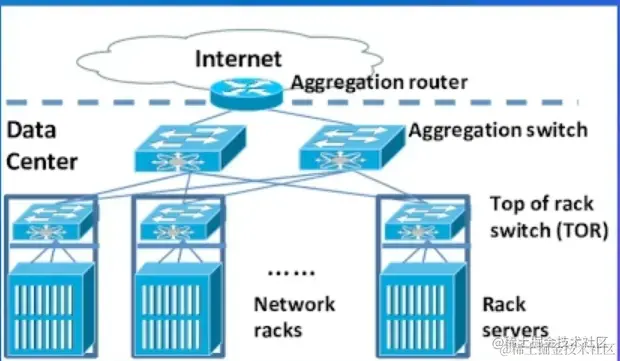

2.3 网络架构

Server:一台服务器

机架(Rack):放服务器的架子

TOR(Top of Rack):机架顶部的交换机。

POD(Point of Delivery):数据中心中的一个物理区域

数据中心(Data Center):集中部署服务器的场所

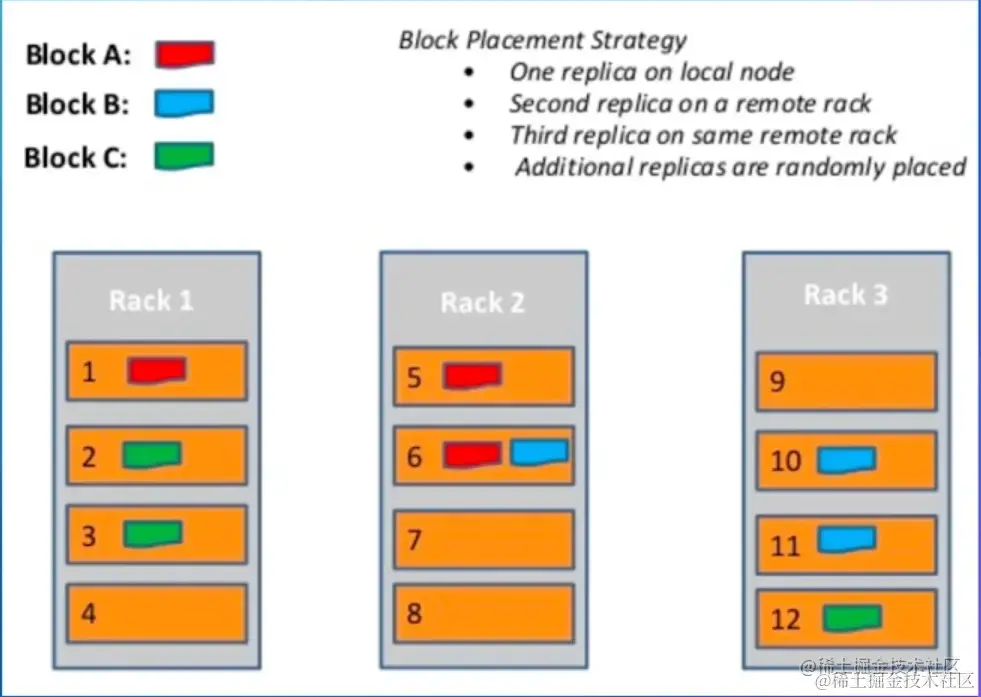

2.3.2 副本放置策略---机架感知

一个TOR故障导致整个机架不可用VS降低跨rack流量

trade-off:一个本地、一个远端


3. 元数据高扩展性

3.1 元数据节点扩展性的挑战

HDFS NameNode是个集中式服务，部署在单个机器上，内存和磁 盘的容量、CPU的计算力都不能无限扩展。

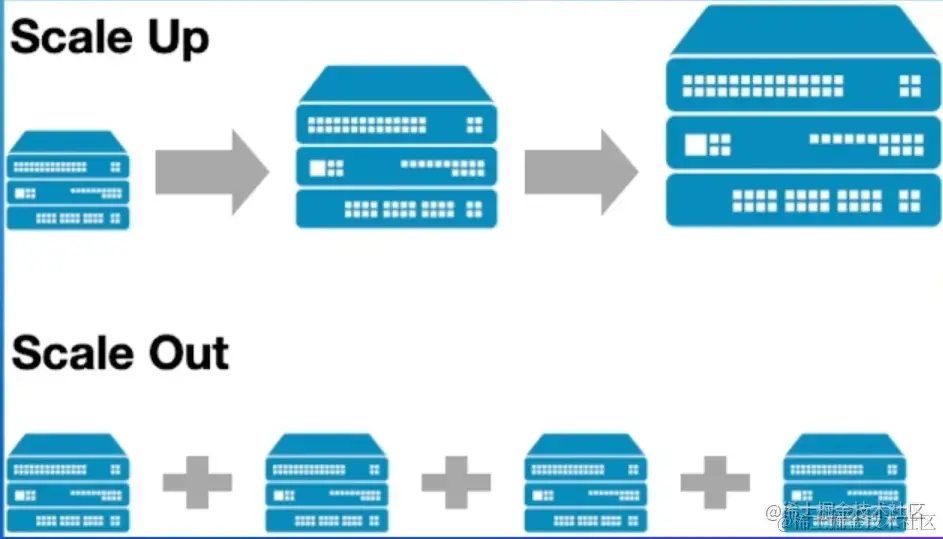

scale up vs.scale out

  • 扩容单个服务器的能力
  • 部署多个服务器来服务

挑战：

  • 名字空间分裂
  • DataNode汇报


3.1.2 常见的Scale Out方案

KV模型的系统可以使用partition

  • Redis
  • Kafka
  • MySQL(分库分表）

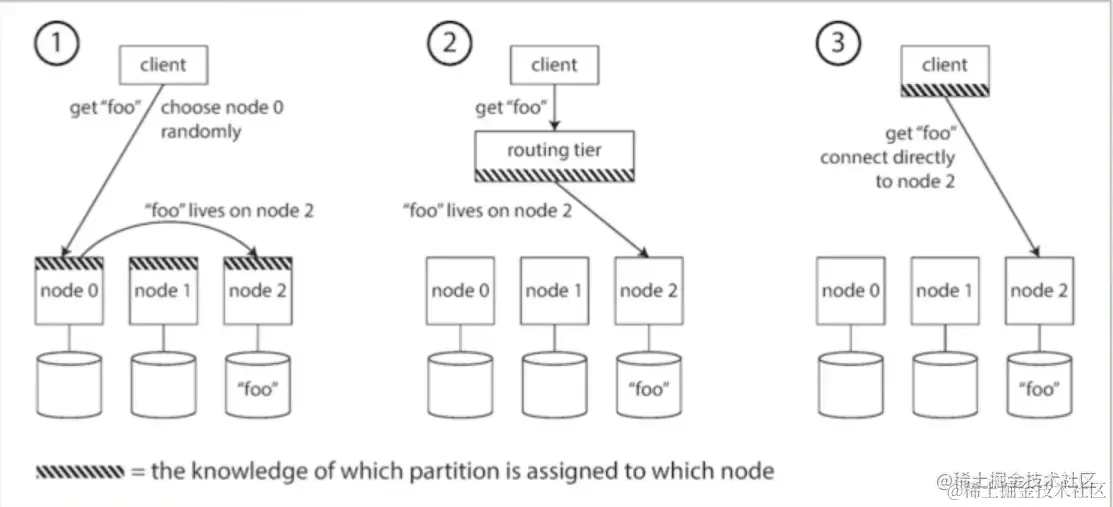

右图：三种数据路由方式

  • 服务端侧
  • 路由层
  • 客户端侧

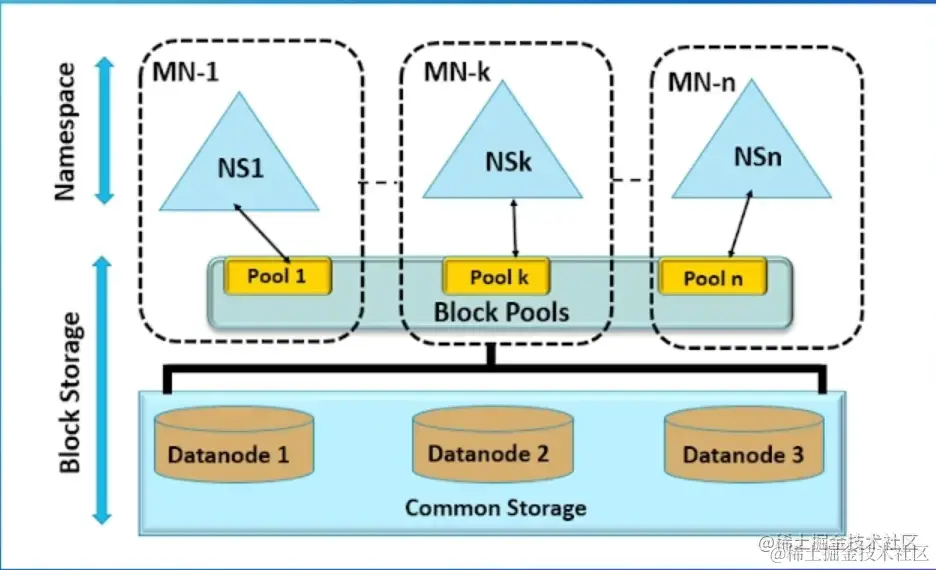

3.2 BlockPool

解决DN同时服务多组NN的问题

  • 同一个block id在不同的NN上出现

文件服务分层

  • Namespace
  • Block Storage

用blockpool来区分DN的服务

  • 数据块存储
  • 心跳和块上报
