SQL的处理流程

SQL->Parser->AST->Analyzer->Logical Plan -> Optimizer -> Physical Plan -> Executor

Parser

主要是将SQL语句转化为抽象语法树（AST）

1. 词法分析
2. 语法分析

Analyzer

1. 检查并绑定Database，Table，Column等元信息
2. SQL的合法性检查，比如min/max/avg的输入为数值
3. AST -> Logical Plan(逻辑执行计划）

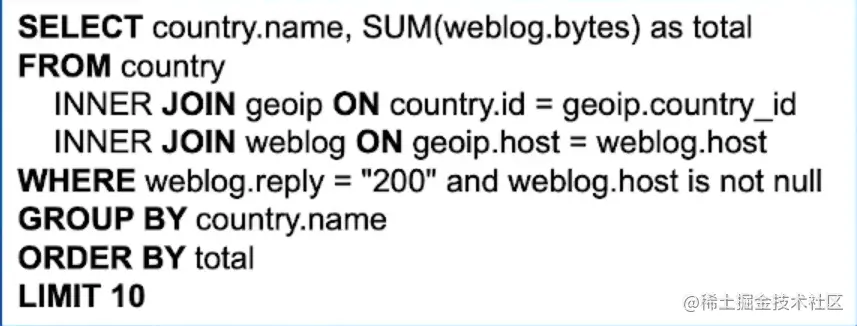

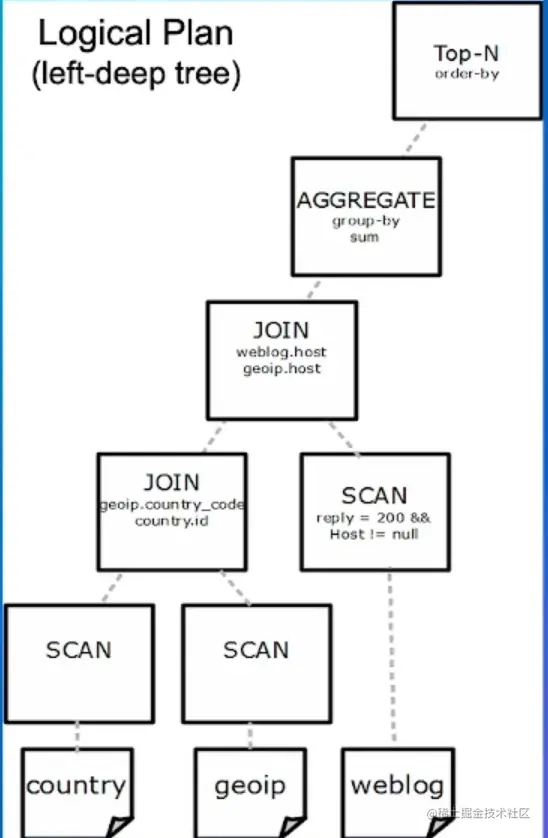

Logical Plan

逻辑执行计划

1. 逻辑地描述SQL对应的分步骤计算操作
2. 计算操作：算子（operator）

               ↓           ↓           ↓        ↓           ↓

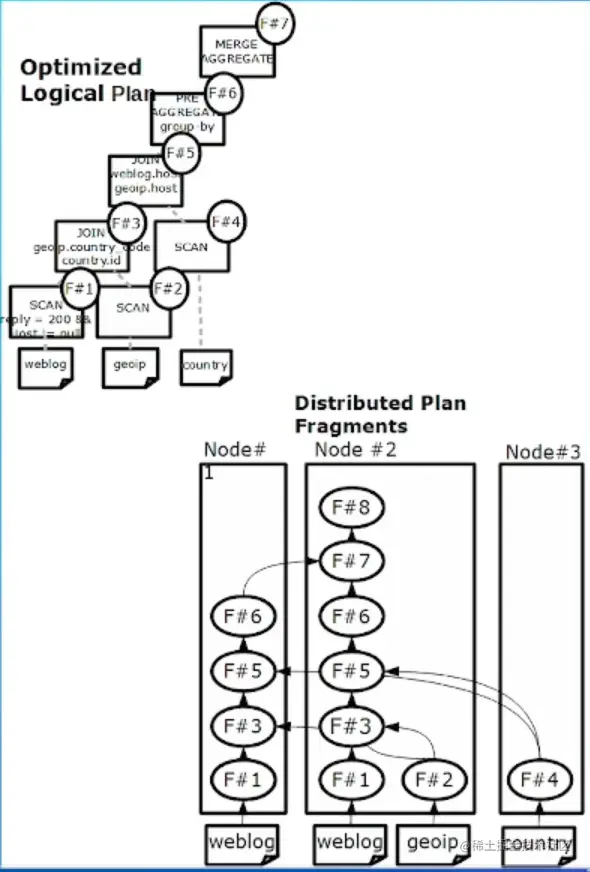

Plan Fragment

执行计划子树

1. 目标：最小化网络数据传输
2. 利用上数据的物理分布（数据亲和性）
3. 增加Shuffle算子

将Logical Plan拆分为多个Plan Fragment然后交给Execuor执行

Executor

1. 单机并行：cache，pipeline（指令流水线），SIMD
2. 多机并行：一个fragment对应多个实例

查询优化器分类

1. Top-down Optimizer 从目标输出开始，由上往下遍历计划书，找到完整的最优执行计划。

2. Bottom-ip Optimizer 从零开始，自下往上遍历计划树，找到完整的执行计划

3. Rule-based Optimizer（RBO） ①根据关系代树等价语义，重写查询

②基于启发式规则

③会访问表的元信息，不会涉及具体的表数据

2. Cost-based Optimizer（CBO） ①使用一个模型估算执行计划的代价，选择代价最小的执行计划

RBO

RBO优化规则

1. 列裁剪 选出真正用到的列
2. 谓词下推 将where条件下推到SCAN阶段，不用join之后再过滤
3. 传递闭包 根据join条件，根据等价条件为另一个SCAN阶段创建一个Filter

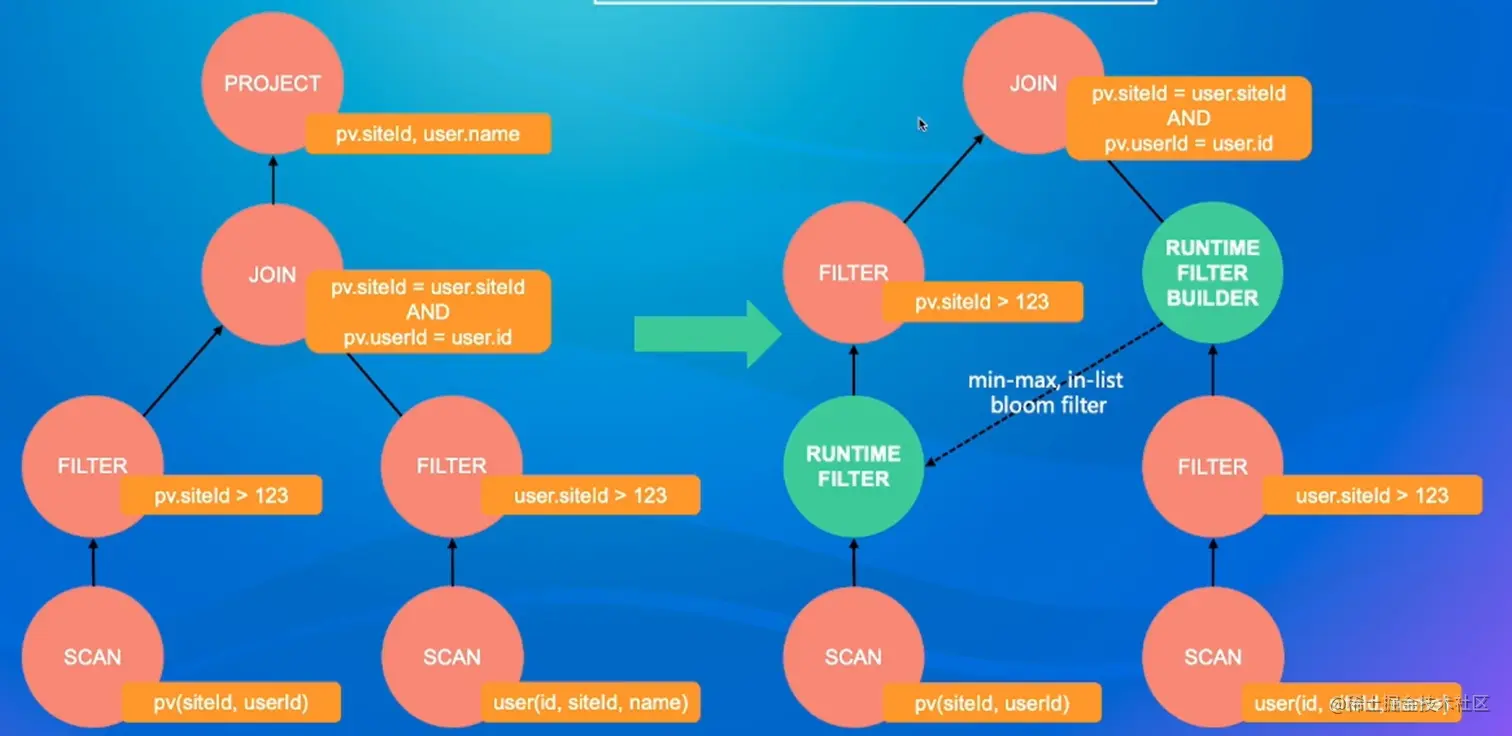

4. Runtime Filter（min-max filter，in-list filter，bloom filter） 只有运行时才能用到，将过滤出来的数据，建立一个hash表，min-max即，表中的最大值和最小值，将该参数返回去另一个SCAN，进行filter，in-list即列出hash表中所有的数，返回另一个SACN中filte

CBO

1. 使用一个模型估算执行计划的代价，选择代价最小的执行计划 ①执行计划的代价等于所有算子的执行代价之和

②通过RBO得到（所有）可能的等价执行计划

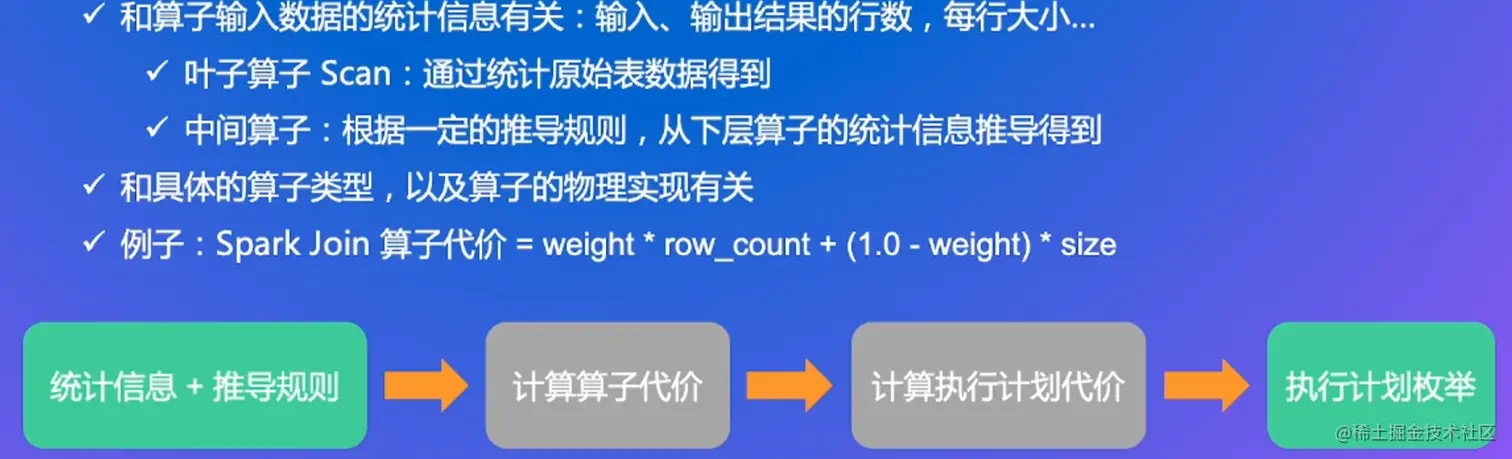

2. 算子代价：CPU、内存、磁盘I/O、网络I/O等代价

统计信息

1. 原始表统计信息 ①表或分区级别：行数、行平均大小、表在磁盘中占用了多少字节等

②列级别：min、max、num nulls、num not nulls、NDV、histogram等 2. 推导统计信息

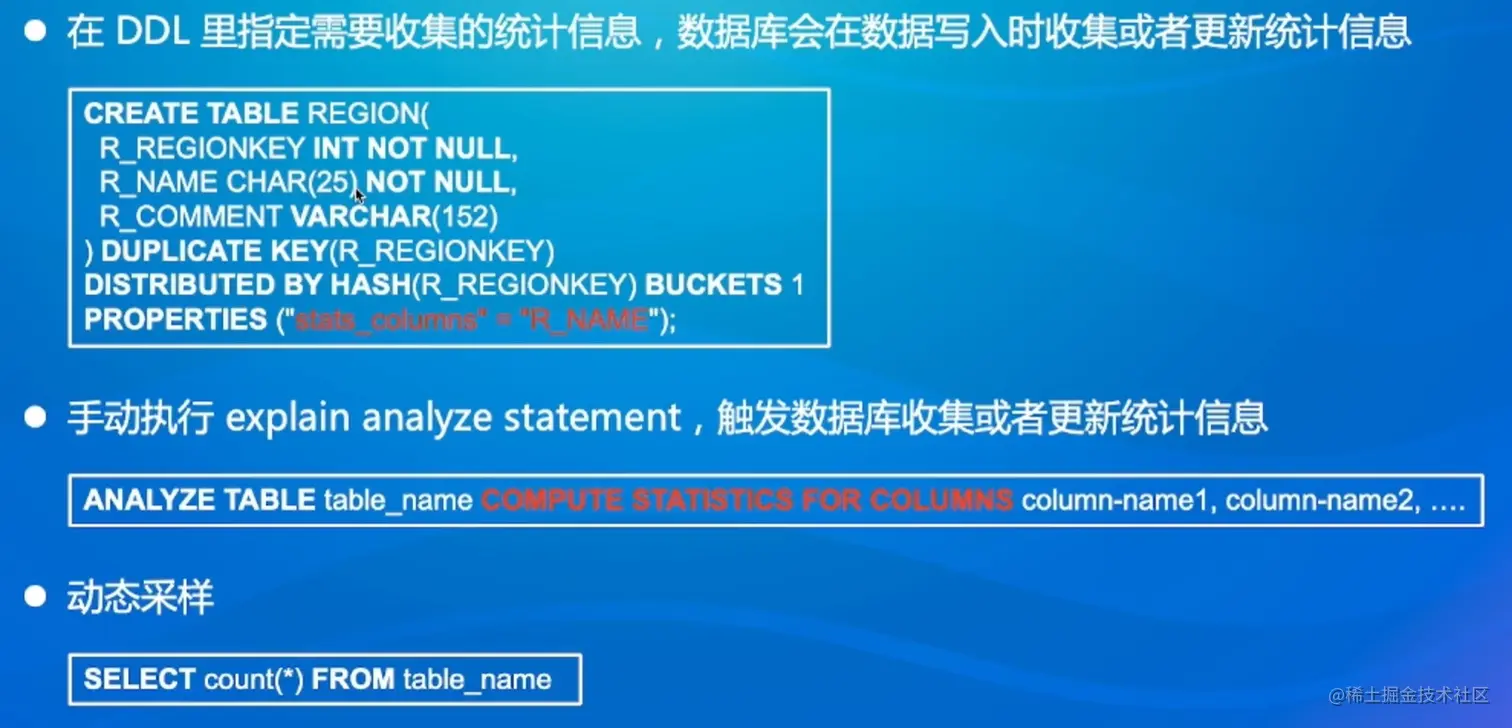

统计信息的收集方式

统计信息推导规则

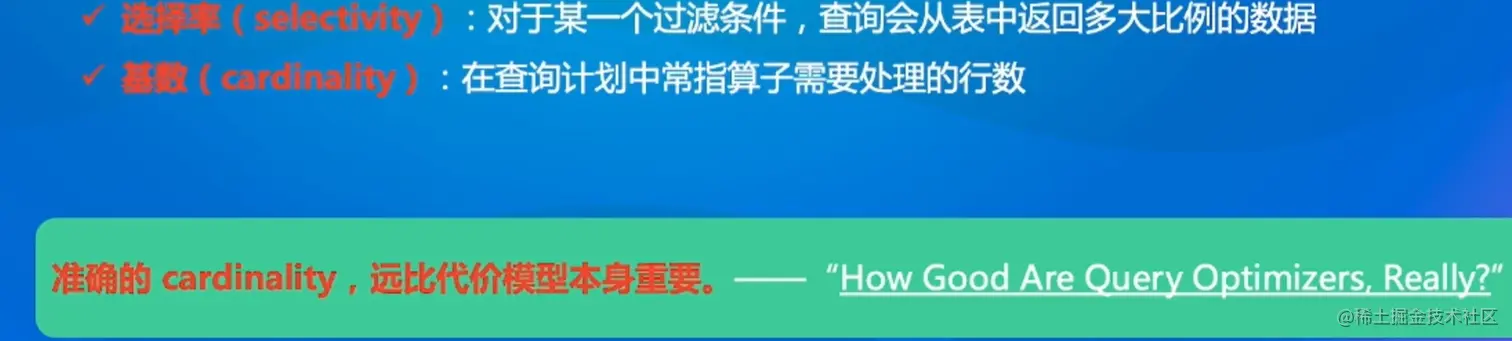

选择率

NDV：列中独立的互不相同的值的个数

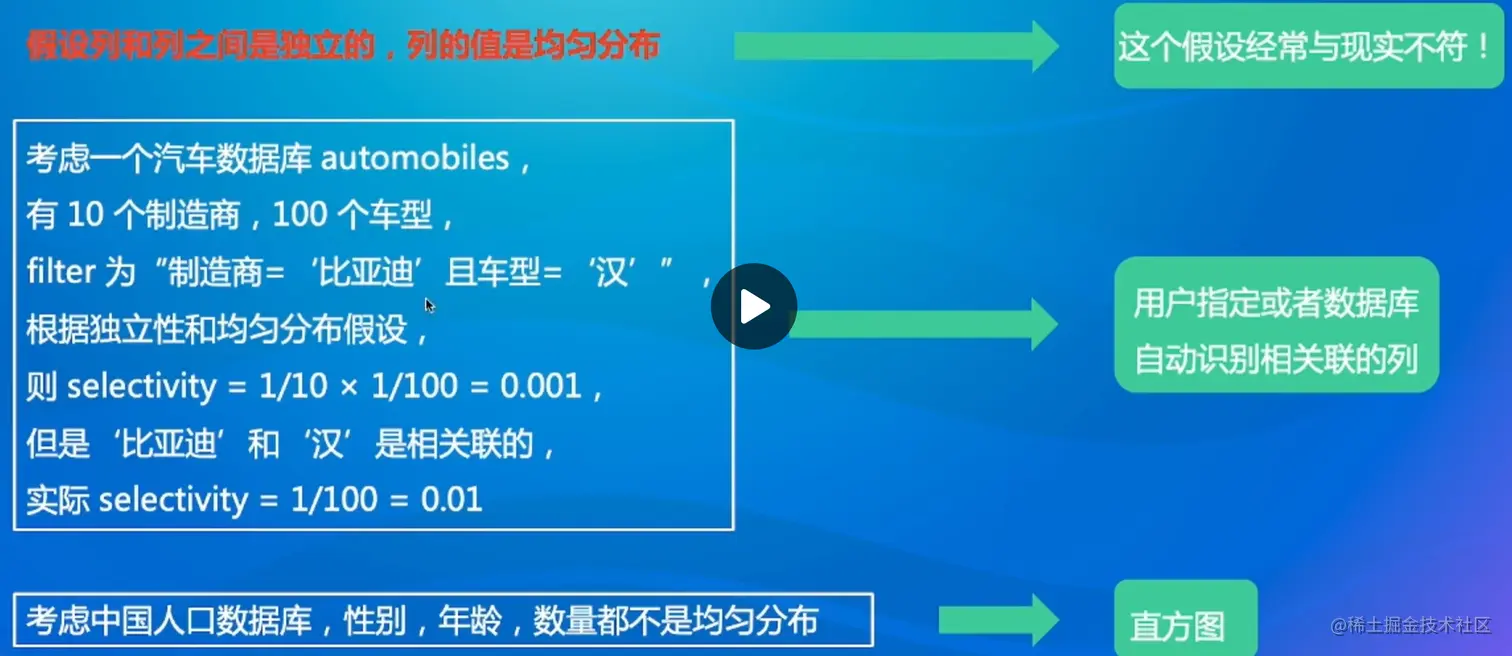

假设列与列之间是独立的，列的值是均匀分布的，这个假设往往是很难成立的

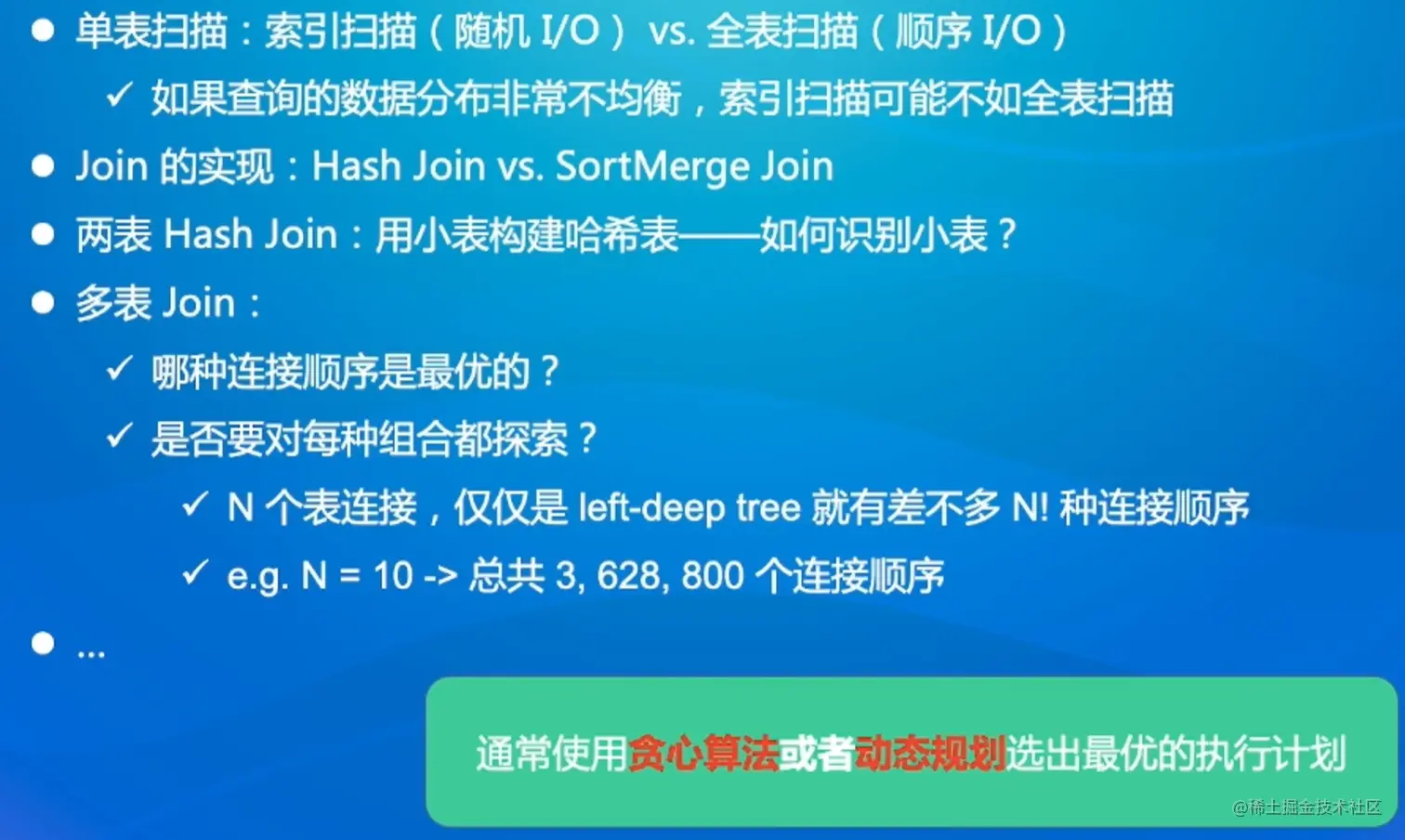

执行计划枚举

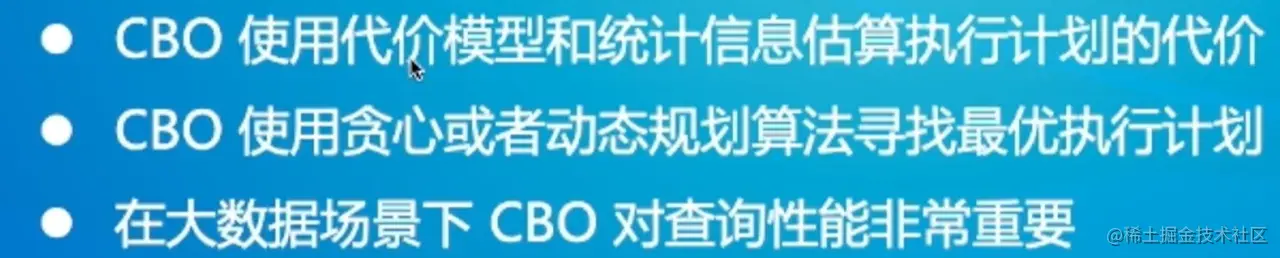

CBO小结

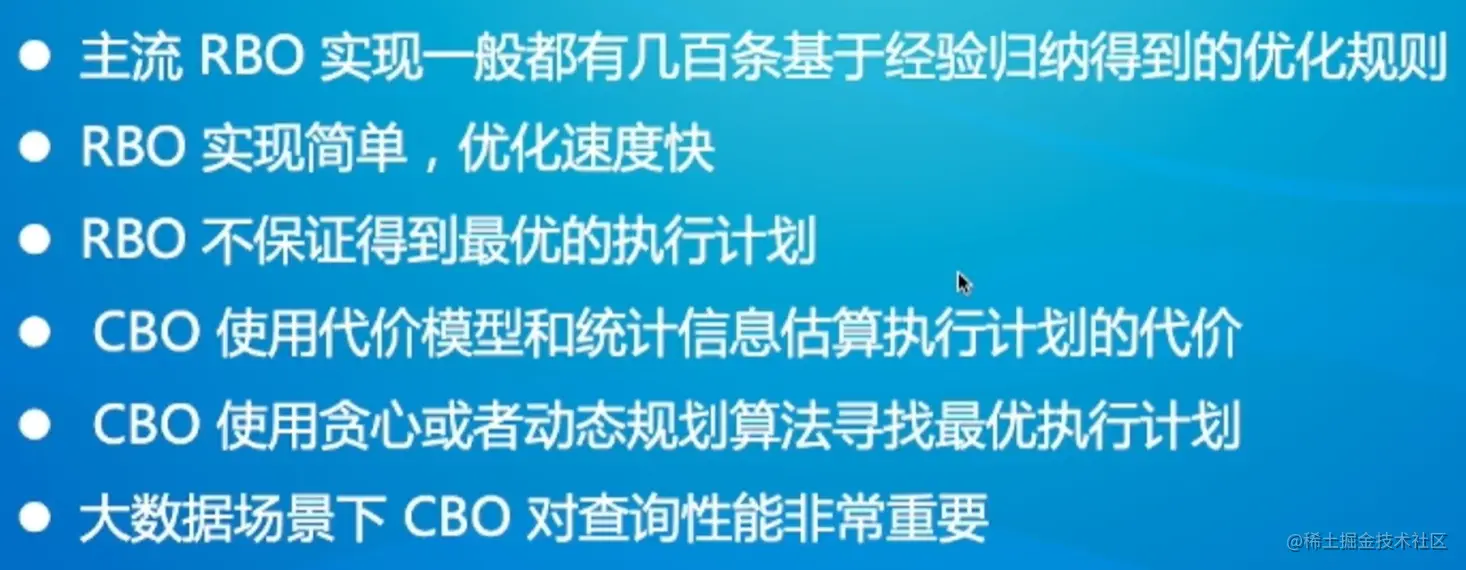

优化器总结

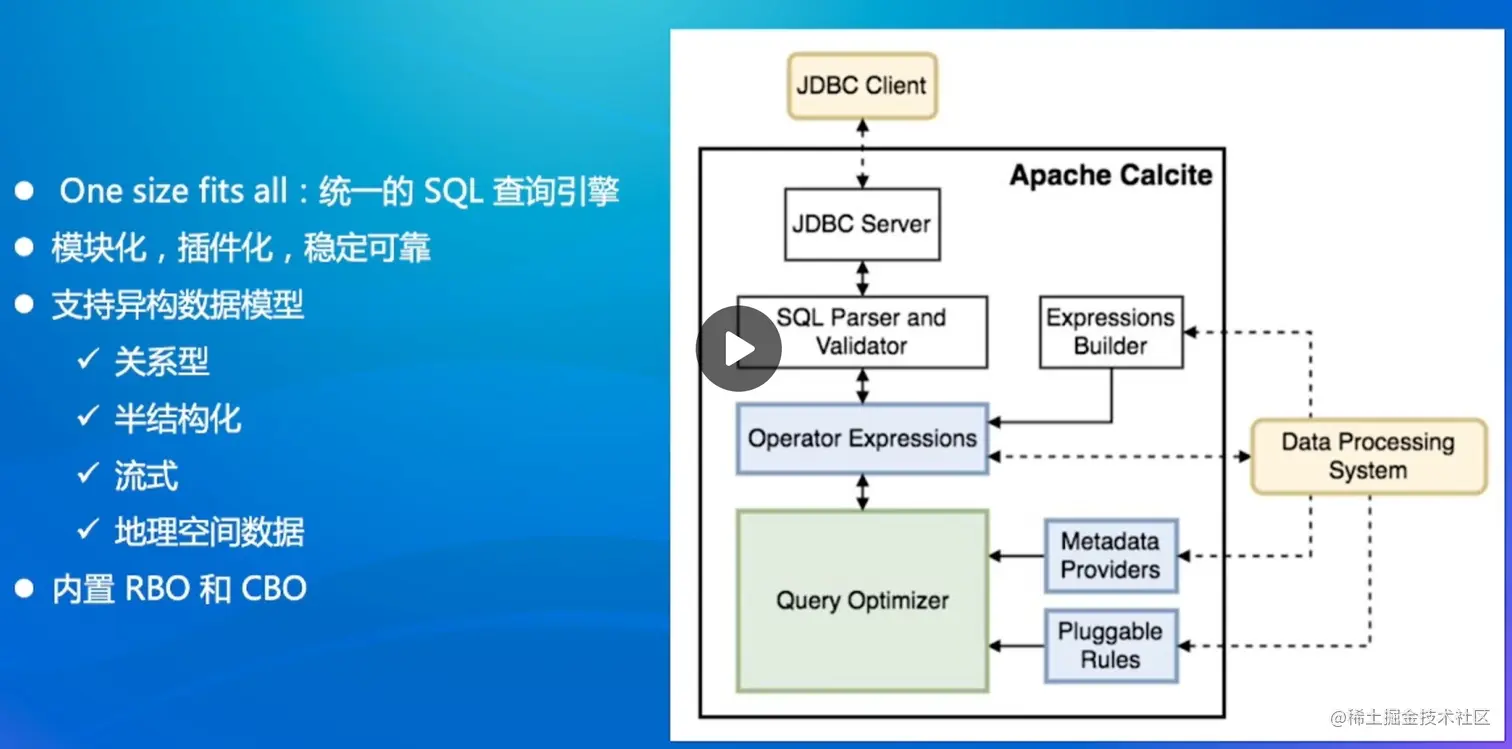

Apache Calcite
